在電子工程師的日常工作中，A/D轉換器是一個關鍵的組件，它能夠?qū)?a href="http://www.brongaenegriffin.com/analog/" target="_blank">模擬信號轉換為數字信號，為后續的數字處理提供基礎。今天，我們將深入探討德州儀器（TI）的ADC12010，這是一款12位、10 MSPS的A/D轉換器，具有低功耗、高性能等特點，廣泛應用于多個領域。

文件下載：adc12010.pdf

一、產品概述

ADC12010是一款單芯片CMOS模擬 - 數字轉換器，能夠以每秒10兆采樣（MSPS）的速度將模擬輸入信號轉換為12位數字字。它采用差分流水線架構，結合數字誤差校正和片上采樣保持電路，在提供出色動態性能的同時，最大限度地減小了芯片尺寸和功耗。該轉換器在單5V電源下工作，在10 MSPS時僅消耗160 mW的功率，包括參考電流。此外，它還具有掉電功能，可將功耗降低至25 mW。

二、產品特性

2.1 內部采樣保持

ADC12010內置采樣保持電路，輸出電壓范圍為2.4V至5V，與多種電路兼容。

2.2 引腳兼容

該轉換器與ADC12020、ADC12040、ADC12L063和ADC12L066引腳兼容，方便工程師進行設計和替換。

2.3 片上參考緩沖

片上參考緩沖器簡化了參考電壓的輸入，提高了系統的穩定性。

2.4 掉電模式

掉電模式可顯著降低功耗，適用于對功耗要求較高的應用場景。

三、應用領域

ADC12010的應用領域廣泛，包括但不限于以下幾個方面：

• 圖像處理前端：為圖像處理系統提供高精度的模擬信號轉換。
• 儀器儀表：滿足儀器儀表對高精度數據采集的需求。
• 基于PC的數據采集：實現PC與模擬信號源之間的數據傳輸。
• 傳真機：在傳真機中進行信號的數字化處理。
• 無線本地環路/電纜調制解調器：用于無線通信和數據傳輸。
• 波形數字化儀：對波形進行數字化分析和處理。
• DSP前端：為數字信號處理器提供高質量的輸入數據。

四、關鍵規格

4.1 分辨率

ADC12010的分辨率為12位，能夠提供高精度的數字輸出。

4.2 轉換速率

最低轉換速率為10 MSPS，可滿足高速數據采集的需求。

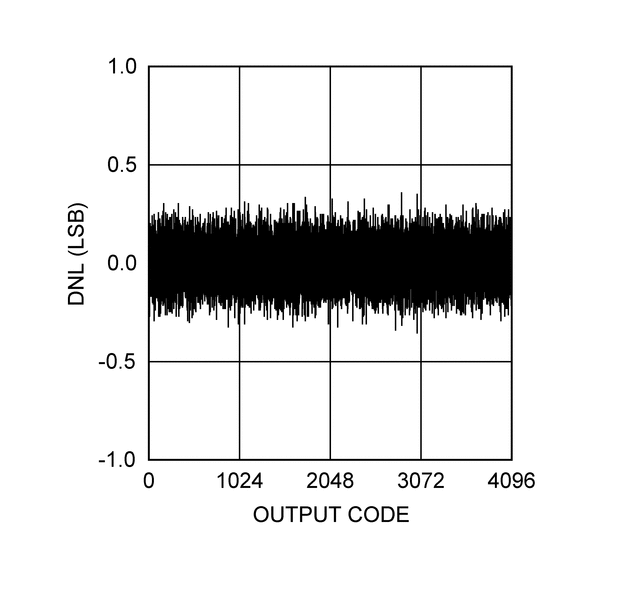

4.3 差分非線性（DNL）

典型值為±0.3 LSB，確保了轉換的準確性。

4.4 有效位數（ENOB）

在輸入頻率為10.1 MHz時，典型值為11.3位，反映了轉換器的實際性能。

4.5 電源電壓

支持+5 / ±5 V的電源電壓，具有較強的適應性。

4.6 功耗

在10 MHz時，典型功耗為160 mW，功耗較低。

五、引腳說明

5.1 模擬輸入輸出引腳

• VIN+和VIN-：差分模擬信號輸入引腳，建議使用差分輸入以獲得最佳性能。
• VREF：參考輸入引腳，應使用0.1 μF的單片電容旁路到AGND。
• VRP、VRM和VRN：高阻抗參考旁路引腳，需連接0.1 μF的電容到AGND。

5.2 數字輸入輸出引腳

• CLK：數字時鐘輸入引腳，頻率范圍為100 kHz至15 MHz，確保在10 MHz時性能穩定。
• OE：輸出使能引腳，低電平有效，使能數據輸出。
• PD：掉電輸入引腳，高電平時轉換器進入掉電模式。
• DO - D11：12位數字?jǐn)?shù)據輸出引腳，輸出格式為偏移二進制。

5.3 電源引腳

• VA：正模擬電源引腳，需連接到安靜的+5V電壓源，并使用0.1 μF和10 μF的電容旁路到AGND。
• AGND：模擬電源地引腳。
• VD：正數字電源引腳，需連接到與VA相同的+5V電源，并使用0.1 μF和10 μF的電容旁路到DGND。
• DGND：數字電源地引腳。
• VDR：輸出驅動器的正數字電源引腳，電壓范圍為+2.35V至+5V，需使用0.1 μF的電容旁路到DR GND。
• DR GND：輸出驅動器的數字電源地引腳，應連接到系統數字地，但避免與ADC12010的其他地引腳靠近。

六、電氣特性

6.1 靜態特性

• 分辨率：無缺失碼的分辨率為12位。
• 積分非線性（INL）：典型值為+0.5 LSB，最大值為±1.5 LSB。
• 差分非線性（DNL）：典型值為+0.3 LSB，最大值為±0.9 LSB。
• 增益誤差和偏移誤差：最大值分別為±0.2%FS和2.9%FS。

6.2 動態特性

• 全功率帶寬（FPBW）：為100 MHz。
• 信噪比（SNR）：在不同輸入頻率下，典型值為70 dB。
• 信噪失真比（SINAD）：在不同輸入頻率下，典型值為70 dB。
• 有效位數（ENOB）：在輸入頻率為10.1 MHz時，最小值為66 dB。

七、應用信息

7.1 工作條件

為確保ADC12010的正常工作，建議遵循以下工作條件：

• 電源電壓VA和VD范圍為4.75V至5.25V。
• 輸出驅動器電源VDR范圍為2.35V至VD。
• 時鐘頻率CLK范圍為100 kHz至15 MHz。
• 參考電壓VREF范圍為1.0V至2.4V。
• 共模電壓VCM范圍為1.0V至4.0V。

7.2 模擬輸入

ADC12010具有兩個模擬信號輸入引腳VIN+和VIN-，形成差分輸入對。參考輸入引腳VREF建議使用2.0V參考電壓，但在1.0V至2.4V范圍內也能正常工作。為了減少接地路徑中的噪聲電流影響，所有與參考電壓和輸入信號相關的接地應在單點連接到接地平面。

7.3 數字輸入

數字輸入包括CLK、OE和PD引腳，均與TTL/CMOS兼容。CLK信號控制采樣過程的時序，應使用穩定、低抖動的時鐘信號。OE引腳用于使能數據輸出，PD引腳用于控制掉電模式。

7.4 數據輸出

ADC12010具有12個TTL/CMOS兼容的數據輸出引腳。當OE和PD引腳為低電平時，輸出為有效的偏移二進制數據。在驅動高電容總線時，需注意輸出驅動器的充電電流可能會引入噪聲，影響動態性能。

八、布局和接地

8.1 布局原則

為了確保準確的轉換，應保持電路板上模擬和數字區域的分離，將ADC12010放置在兩者之間。模擬和數字線路應盡量避免交叉，時鐘線應盡可能短。

8.2 接地要求

數據輸出的地引腳DR GND不應與系統地在靠近ADC12010的其他地引腳處連接，以防止輸出電流的瞬態噪聲影響轉換過程。同時，應注意電源引腳的旁路電容，以減少電源噪聲對轉換器的影響。

九、常見應用陷阱及解決方法

9.1 輸入電壓超出范圍

輸入電壓不應超過電源電壓，即使是瞬態情況下也應避免。可在數字輸入引腳串聯47Ω至100Ω的電阻，以消除過沖或下沖問題。

9.2 驅動高電容總線

驅動高電容總線會增加輸出驅動器的充電電流，導致動態性能下降?？赏ㄟ^增加旁路電容和分離模擬、數字區域來解決。

9.3 時鐘信號問題

時鐘信號應避免抖動和過長的走線，可使用緩沖器隔離時鐘信號，以確保采樣的準確性。

十、總結

ADC12010是一款性能卓越的A/D轉換器，具有高分辨率、高速轉換、低功耗等優點。在實際應用中，工程師需要根據具體需求合理選擇工作條件，注意引腳連接和布局接地，避免常見的應用陷阱，以充分發揮其性能優勢。通過對ADC12010的深入了解，我們可以更好地將其應用于各種電子系統中，為產品的性能提升提供有力支持。

希望這篇博文能對電子工程師們?cè)谠O(shè)計和使用ADC12010時有所幫助。你在使用過程中遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
