在電子設計領域，A/D轉換器是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（TI）的ADC12020，一款12位、20 MSPS的A/D轉換器，它在眾多應用場景中展現出了卓越的性能。

文件下載：adc12020.pdf

一、產品概述

ADC12020是一款單芯片CMOS模擬 - 數字轉換器，能夠以每秒2000萬次采樣（MSPS）的速度將模擬輸入信號轉換為12位數字字。它采用差分流水線架構，結合數字誤差校正和片上采樣保持電路，在提供出色動態性能的同時，有效減小了芯片尺寸和功耗。該器件在單5V電源下工作，在20 MSPS時僅消耗185 mW功率，還具備掉電功能，可將功耗降低至40 mW。

二、產品特性

（一）內部采樣保持

內置采樣保持電路，輸出電壓范圍為2.35V至5V，與多種器件兼容，如ADC12010、ADC12040、ADC12L063和ADC12L066，方便進行系統升級和替換。

（二）接口兼容性

TTL/CMOS兼容的輸入輸出，便于與各種數字電路集成，降低了設計難度。

（三）掉電模式

通過PD引腳控制，在不使用轉換器時可進入掉電模式，有效節省功耗，延長電池供電設備的續航時間。

（四）片上參考緩沖

參考輸入經過緩沖，減輕了驅動該引腳的負擔，提高了參考電壓的穩定性。

三、應用領域

ADC12020的應用范圍廣泛，涵蓋了圖像處理前端、儀器儀表、基于PC的數據采集、傳真機、波形數字化儀、聲納/雷達以及DSP前端等領域。其高性能和低功耗的特點使其成為這些應用的理想選擇。

四、關鍵規格參數

（一）分辨率

12位分辨率，能夠提供較高的量化精度，滿足大多數應用對信號精度的要求。

（二）轉換速率

最小轉換速率為20 MSPS，可快速處理高速模擬信號，適用于對采樣速度要求較高的場景。

（三）DNL和ENOB

典型DNL為±0.35 LSB，在輸入頻率為10.1 MHz時，典型ENOB為11.3位，保證了轉換的線性度和有效位數。

（四）功耗

在20 MHz時鐘頻率下，典型功耗為185 mW，掉電模式下功耗僅為40 mW，實現了高性能與低功耗的平衡。

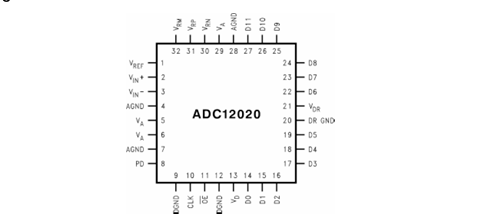

五、引腳說明與等效電路

（一）模擬輸入輸出引腳

• VIN+和VIN -：差分模擬信號輸入引腳，輸入信號以VCM為中心，峰 - 峰值為2.0V。單端操作時，可將VIN - 連接到VCM，但為獲得最佳性能，建議使用差分輸入。
• VREF：參考輸入引腳，應通過0.1 μF單片電容旁路到AGND，參考電壓標稱值為2.0V，范圍為1.0V至2.2V。

  （二）數字輸入輸出引腳

• CLK：數字時鐘輸入，頻率范圍為100 kHz至30 MHz，典型性能在20 MHz下實現，上升沿采樣。
• OE：輸出使能引腳，高電平時輸出處于高阻態，低電平時輸出有效。
• PD：掉電輸入引腳，高電平時轉換器進入掉電模式，低電平時處于活動模式。
• DO - D11：12位數字?jǐn)?shù)據輸出引腳，輸出格式為偏移二進制，輸出電平與TTL/CMOS兼容。

  （三）電源引腳

• VA：正模擬電源引腳，應連接到穩定的 + 5V電壓源，并通過0.1 uF單片電容和10 uF電容旁路到AGND。
• VD：正數字電源引腳，連接到與VA相同的 + 5V電源，并通過0.1uF單片電容和10 uF電容旁路到DGND。
• VDR：輸出驅動器的正數字電源引腳，電壓范圍為 + 2.35V至 + 5V，需通過0.1 uIF單片電容旁路到DR GND。

六、電氣特性

（一）靜態特性

包括分辨率、INL、DNL、增益誤差、偏移誤差等參數，這些參數反映了轉換器在靜態條件下的性能。例如，分辨率為12位無缺失碼，INL典型值為±0.55 LSB，最大為 + 1.7 LSB。

（二）動態特性

如FPBW、SNR、SINAD、ENOB、THD、SFDR和IMD等參數，描述了轉換器在動態信號處理時的性能。例如，在輸入頻率為1 MHz時，SNR典型值為70 dB。

（三）參考和模擬輸入特性

VCM為VA/2，VIN輸入電容在CLK低電平時為8 pF，高電平時為7 pF，參考電壓范圍為1.0V至2.4V，參考輸入電阻最小為100 MΩ。

七、工作條件與應用信息

（一）工作條件

建議的工作條件包括：4.75V ≤ VA ≤ 5.25V，VD = VA，2.35V ≤ VDR ≤ VD，100 kHz ≤ fCLK ≤ 30 MHz，1.0V ≤ VREF ≤ 2.4V，1.0V ≤ VCM ≤ 4.0V。嚴格遵守這些條件可確保轉換器的性能穩定。

（二）模擬輸入

采用差分輸入方式，輸入信號應滿足一定的范圍和相位要求。單端操作時性能會有所下降，不建議使用。驅動模擬輸入時，需注意輸入電容的動態變化，選擇合適的放大器，如LMH6550、LMH6702和LM6628。

（三）數字輸入

CLK信號應穩定、低抖動，頻率范圍為100 kHz至30 MHz，上升和下降時間小于3ns。OE和PD引腳用于控制輸出和掉電模式。

（四）數據輸出

輸出為12位偏移二進制數據，在OE和PD引腳為低電平時有效。驅動高電容總線時需注意降低噪聲，可通過添加緩沖器和串聯電阻來實現。

（五）電源供應

電源引腳應通過10 μF和0.1 μF電容旁路，保持電源噪聲低于100 mVPP。VDR引腳電壓范圍為2.35V至VD，不得高于VD。

（六）布局和接地

合理的布局和接地是確保準確轉換的關鍵。應將模擬和數字區域分開，避免相互干擾。DR GND引腳應與其他接地引腳保持一定距離，以減少噪聲影響。

八、常見應用誤區與解決方案

（一）輸入電壓超出范圍

輸入電壓不得超過電源軌100 mV，否則可能導致錯誤或不穩定的操作?？稍跀?shù)字輸入前串聯50Ω至100Ω電阻來解決過沖或下沖問題。

（二）驅動高電容總線

高電容總線會增加輸出驅動器的負擔，導致動態性能下降。可通過添加緩沖器和串聯電阻來降低噪聲和減少耦合。

（三）使用不合適的放大器

放大器的性能會影響轉換器的性能，應選擇能夠穩定驅動動態負載的放大器，并注意信號的幅度和相位一致性。

（四）參考引腳超出范圍

VREF應在1.0V至2.4V范圍內，超出此范圍可能導致性能下降。

（五）時鐘信號問題

時鐘信號的抖動、過長的走線或與其他信號的耦合會導致采樣間隔變化，降低SNR和SINAD性能。應使用低抖動的時鐘源，并將時鐘線與其他信號隔離。

總之，ADC12020是一款性能卓越的A/D轉換器，但在設計和應用過程中，需要仔細考慮各種因素，嚴格遵守工作條件和設計指南，以充分發揮其性能優勢。希望本文能為電子工程師們?cè)谑褂肁DC12020時提供有價值的參考。你在使用ADC12020的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
