高頻變壓器與SiC碳化硅MOSFET功率器件的技術共生：工作原理、發展趨勢與深度融合研究

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 緒論：電力電子系統的頻率革命與核心矛盾

在現代電力電子技術的宏大敘事中，功率密度與能量轉換效率的提升始終是推動產業變革的主軸。這一進程目前正處于一個關鍵的轉折點，其核心動力來自于半導體材料科學的突破與磁性元件技術的演進。傳統的硅（Si）基功率器件，如絕緣柵雙極型晶體管（IGBT）和硅金屬氧化物半導體場效應晶體管（Si MOSFET），在經歷了數十年的優化后，正逐漸逼近其物理極限。與此同時，作為能量傳輸與隔離核心部件的變壓器，受制于材料特性與寄生參數，在體積小型化與效率提升方面面臨著嚴峻的物理瓶頸。

碳化硅（SiC）作為第三代寬禁帶半導體的代表，以其卓越的高頻、高壓和高溫特性，為打破這一僵局提供了可能。然而，SiC器件的引入并非簡單的元件替換，它引發了整個功率轉換系統的連鎖反應，尤其是對高頻變壓器提出了前所未有的挑戰與機遇。高頻變壓器與SiC MOSFET之間不再是孤立的上下游關系，而是進入了一種深度的“技術共生”狀態：SiC的高頻開關能力解鎖了變壓器小型化的潛力，而變壓器的寄生參數控制與材料革新則是釋放SiC性能、確保系統可靠性的關鍵前提。

傾佳電子旨在深入剖析這一共生關系的內在機理。傾佳電子將首先探討高頻變壓器的工作原理及其在極端高頻下的物理限制，隨后詳細解析SiC MOSFET（以Basic Semiconductor基本半導體公司的最新產品與技術為例）的器件特性，并通過具體的應用案例（如工業電焊機、電機驅動、光伏逆變器）和詳實的仿真數據，揭示兩者如何通過相互適應與優化，共同推動電力電子系統向更高頻率、更高密度邁進。分析過程中，將重點關注半導體開關過程中的dv/dt與di/dt應力對磁性元件絕緣與EMI的影響，以及磁性元件的漏感與分布電容反過來如何制約或輔助SiC器件的開關行為。

2. 高頻變壓器的工作原理及其頻域下的物理重構

2.1 電磁感應定律的頻域解讀與體積定律

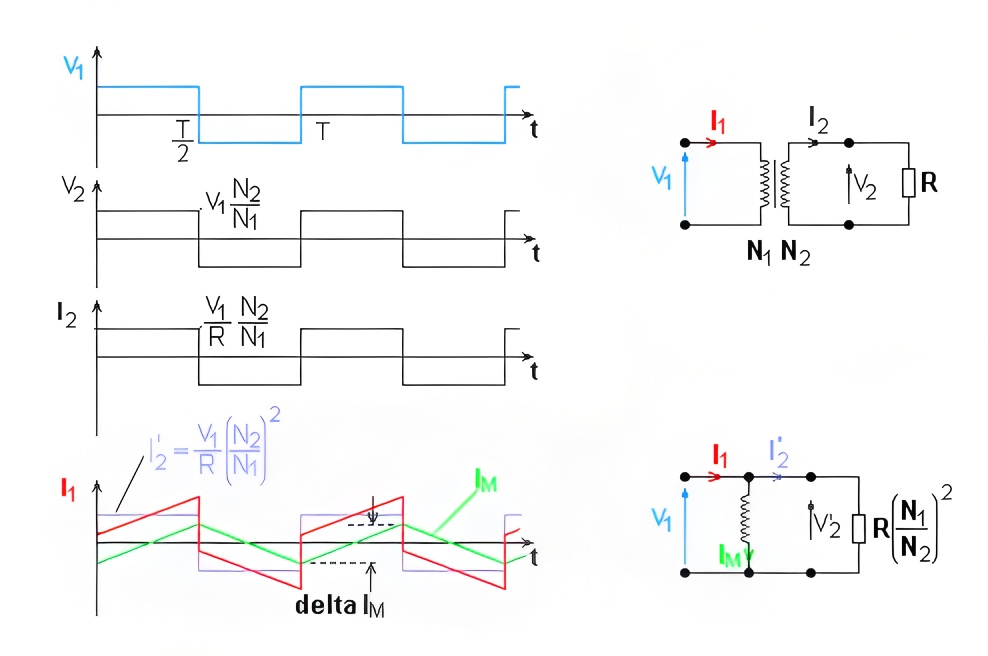

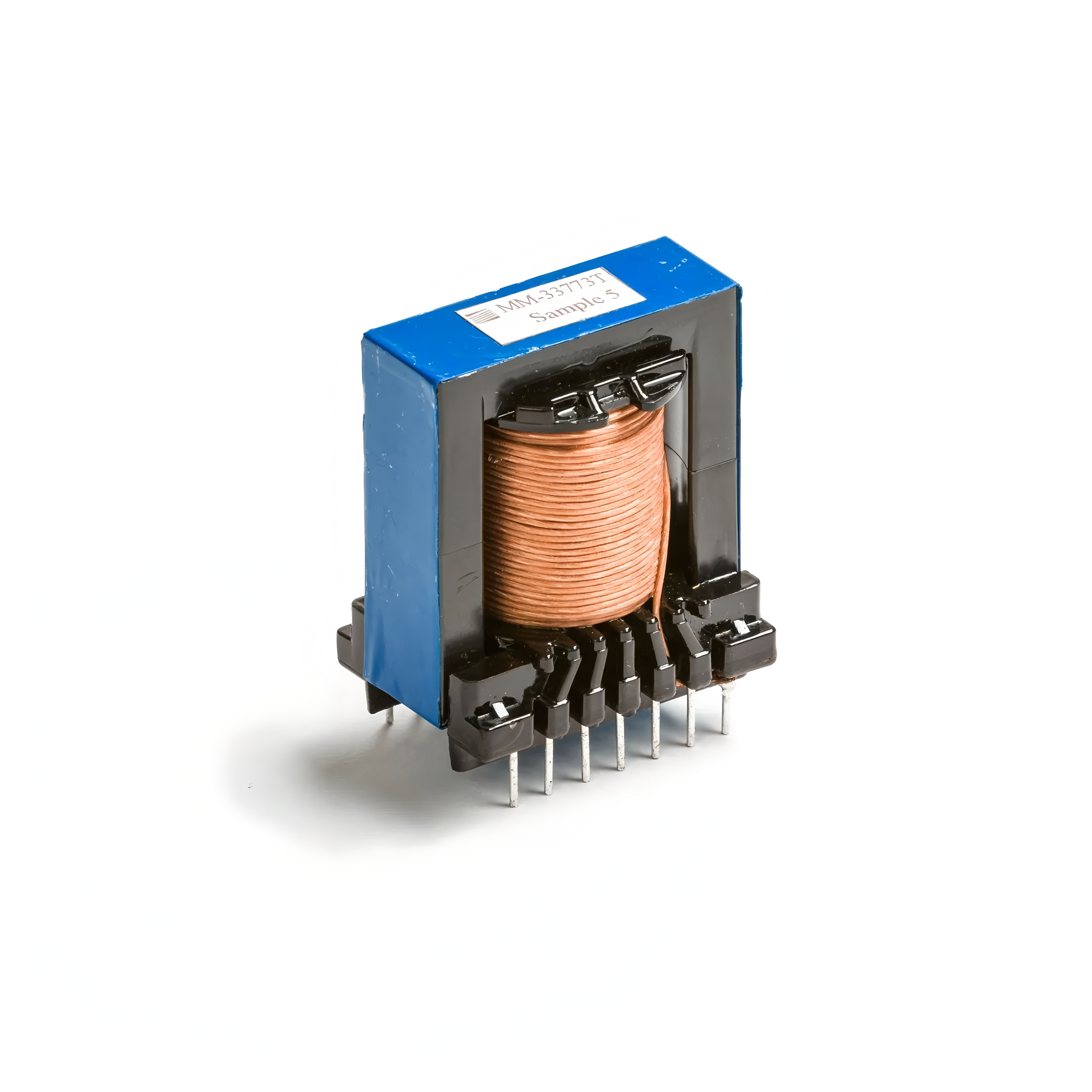

高頻變壓器的核心功能在于實現電壓等級的變換與電氣隔離，其基本工作原理遵循法拉第電磁感應定律。在理想情況下，變壓器繞組兩端的感應電動勢 E 與工作頻率 f、磁芯的有效截面積 Ae?、繞組匝數 N 以及磁芯內的磁通密度變化量 ΔB 之間存在如下關系：

E=K?f?N?Ae??ΔB

其中 K 為波形系數。這一公式揭示了功率變換領域的一個基本定律：在傳輸功率（即電壓與電流的乘積）一定的情況下，提高工作頻率 f 可以反比地減小所需的磁芯截面積 Ae? 或繞組匝數 N。這意味著，頻率是實現變壓器小型化、輕量化的關鍵變量。在傳統的工頻（50/60Hz）變壓器中，為了維持足夠的感應電動勢，必須采用巨大的鐵芯和大量的銅線。而在幾十千赫茲甚至幾百千赫茲的高頻下，變壓器的體積可以呈現數量級的縮小。

然而，這一線性縮放關系在實際工程中受到了物理材料特性的嚴格限制。隨著頻率的升高，磁芯損耗（Core Loss）和繞組損耗（Winding Loss）不再是線性的，而是呈現出指數級的增長。這種非線性損耗機制構成了高頻變壓器設計的核心挑戰，也正是SiC MOSFET技術介入的切入點。

2.2 磁芯材料的損耗機制與高頻挑戰

高頻變壓器的磁芯損耗主要由磁滯損耗（Hysteresis Loss）、渦流損耗（Eddy Current Loss）和剩余損耗（Residual Loss）組成。Steinmetz經驗公式 Pv?=k?fα?Bβ 定量地描述了單位體積損耗與頻率和磁通密度的關系。對于常用的軟磁鐵氧體材料（如MnZn系），指數 α 通常在1.2到1.7之間，這意味著頻率翻倍，損耗將增加兩倍以上。

在SiC器件推動開關頻率從20kHz邁向100kHz乃至更高時，傳統的磁芯材料面臨巨大的熱壓力。為了適應這一趨勢，磁性材料技術正在向高頻低損耗方向演進，例如開發在高溫高頻下具有更低矯頑力的鐵氧體材料，或者采用具有更高飽和磁感應強度和更低高頻損耗的納米晶（Nanocrystalline）和非晶（Amorphous）合金材料。這些新材料的應用，使得變壓器能夠在SiC MOSFET營造的高頻環境中，維持較低的溫升，從而實現真正的“共生”。

2.3 繞組的高頻效應：集膚與鄰近效應

在電流流經導線時，隨著頻率的升高，集膚效應（Skin Effect）會導致電流趨向于在導體表面流動，從而減小了有效的導電截面積，增加了交流電阻（AC Resistance）。更為嚴重的是鄰近效應（Proximity Effect），在多層繞組的變壓器中，相鄰導線產生的交變磁場會在彼此內部感應出渦流，進一步急劇增加高頻損耗。

在與SiC MOSFET配合的高頻變壓器設計中，為了降低這些效應帶來的損耗，必須采用多股絞合線（Litz Wire）或扁平銅帶（Flat Copper Foil），甚至采用平面變壓器（Planar Transformer）技術，利用PCB板層作為繞組。平面變壓器不僅具有極低的高度，還因其精確的幾何結構控制，使得寄生參數（漏感和電容）具有極高的一致性，這對于對寄生參數高度敏感的SiC開關電路至關重要。

2.4 寄生參數的重構：漏感與分布電容

在高頻下，變壓器不再是一個理想的純感性元件，其漏感（Leakage Inductance, Lk?）和分布電容（Distributed Capacitance, Cp?）的影響變得不可忽視。漏感代表了未能耦合到副邊的磁通，它在開關管關斷瞬間會產生電壓尖峰；分布電容則存在于匝間和層間。

SiC MOSFET的高速開關特性（極高的dv/dt）使得這些寄生參數的影響被放大。例如，變壓器原副邊之間的寄生電容 Cps? 為共模噪聲提供了低阻抗通路，SiC的高頻電壓跳變會通過該電容產生劇烈的共模電流，干擾控制電路甚至導致EMI超標。因此，在SiC時代，高頻變壓器的設計必須在漏感與電容之間尋求微妙的平衡：為了減少電壓尖峰需要低漏感，而為了抑制共模干擾往往需要增加屏蔽層，這反過來又可能增加漏感。

3. 碳化硅MOSFET功率器件的技術演進與特性解析

要理解技術共生，必須深入解構共生的另一方——碳化硅MOSFET。作為寬禁帶半導體的代表，SiC材料的臨界擊穿場強是硅的10倍，電子飽和漂移速度是硅的2倍，熱導率是硅的3倍。這些物理特性賦予了SiC MOSFET獨特的電氣優勢。

3.1 靜態特性：導通電阻與高溫穩定性

基本半導體（Basic Semiconductor）的SiC MOSFET產品線充分展示了這一技術的演進方向。以B3M013C120Z為例，這是一款1200V耐壓、TO-247-4封裝的分立器件，其典型導通電阻RDS(on)?在VGS?=18V時僅為13.5mΩ 。更關鍵的是其優異的溫度穩定性。傳統的硅MOSFET在高溫下導通電阻會急劇上升（通常增加2-3倍），導致嚴重的熱失控風險。而根據基本半導體的測試數據，BMF80R12RA3模塊的RDS(on)?從25°C時的15mΩ上升至175°C時的27mΩ，比值僅為1.8左右 。

這種特性對高頻變壓器具有深遠影響。由于SiC器件在高溫下仍能保持低損耗，這允許變壓器和功率模塊運行在更高的環境溫度下，或者在相同的散熱條件下輸出更大的電流。這直接減輕了系統的散熱負擔，使得變壓器與功率器件可以更加緊湊地集成在一起，提升整體功率密度。

3.2 動態特性：開關速度與能量損耗

SiC MOSFET最革命性的進步在于其動態開關特性。

極低的柵極電荷 (QG?) ：B3M040120Z（1200V 40mΩ）的總柵極電荷QG?僅為85nC，這遠低于同規格的硅IGBT 。更低的QG?意味著驅動電路的功耗更低，且可以實現更快的開關速度。

消除拖尾電流：與IGBT不同，SiC MOSFET作為單極性器件，沒有少數載流子的復合過程，因此關斷時不存在拖尾電流。這意味著關斷損耗（Eoff?）被大幅降低。在BMF80R12RA3的測試中，即使在175°C結溫下，其關斷損耗依然極低，且關斷延遲時間td(off)?僅為90ns左右 。

高速開關能力：B3M040120Z的雙脈沖測試顯示，其開通dv/dt可達21.36 kV/μs，關斷dv/dt更是高達59.38 kV/μs 。這種納秒級的開關速度是實現高頻化的物理基礎。

3.3 體二極管性能與反向恢復

在逆變器、LLC諧振變換器等拓?fù)渲?，功率器件的體二極管性能至關重要。硅IGBT通常需要并聯快恢復二極管（FRD），但即便如此，反向恢復電流（Reverse Recovery Current）依然較大。SiC MOSFET的體二極管或者集成的SiC肖特基二極管（SBD）具有極低的反向恢復電荷（Qrr?）。

基本半導體的Pcore?2系列模塊（如BMF240R12E2G3）通過內置SiC SBD或優化體二極管，使得Qrr?降至微庫侖級別（0.63μC）。在B3M013C120Z中，反向恢復時間trr?僅為19ns 。這種近乎理想的二極管特性，消除了硬開關拓?fù)渲械亩O管反向恢復損耗，并大幅降低了開通瞬間的電流尖峰，不僅提升了效率，也極大地改善了系統的EMI表現，為高頻變壓器的電磁環境優化提供了有利條件。

4. 技術共生機制：SiC與變壓器的深度耦合

高頻變壓器與SiC MOSFET的結合，超越了簡單的元件連接，形成了一種互相制約又互相成就的共生關系。這種關系體現在頻率、熱、電磁干擾等多個維度。

4.1 頻率與體積的共生：突破20kHz的桎梏

在IGBT主導的時代，大功率變換器的工作頻率通常限制在20kHz以下，主要受限于IGBT的開關損耗（特別是拖尾電流導致的關斷損耗）。這使得變壓器的體積縮小面臨天花板。SiC MOSFET的出現打破了這一限制。

以工業電焊機為例，

提供了一組極具說服力的對比仿真數據。在20kW全橋硬開關拓?fù)渲?，?duì)比了使用BMF80R12RA3（SiC MOSFET）與傳統高速IGBT的性能。

IGBT方案：工作頻率20kHz，總損耗596.6W，整機效率97.10%。

SiC方案：工作頻率提升至80kHz，總損耗反而降低至321.16W，整機效率提升至98.68%。

這一結果揭示了技術共生的第一層含義：SiC的低損耗特性使得將開關頻率提升4倍成為可能，且不以犧牲效率為代價。對于變壓器而言，從20kHz提升至80kHz，意味著在保持磁通密度擺幅ΔB相似的情況下，所需的線圈匝數或磁芯截面積可以大幅減少。理論上，變壓器的體積可以縮小50%以上。這種體積的縮減不僅降低了銅材和磁材的成本，更使得整個電源系統更加緊湊輕便。

4.2 寄生參數與開關速度的博弈：dv/dt 與 di/dt 的挑戰

然而，頻率的提升和開關速度的加快（高dv/dt和di/dt）給變壓器帶來了嚴峻挑戰。這是技術共生中需要解決的矛盾。

4.2.1 漏感引起的電壓尖峰

變壓器的漏感（Lk?）在高頻開關下會產生極高的電壓尖峰 Vspike?=Lk??di/dt。SiC MOSFET極高的di/dt（如BMF540R12KA3在開通時可達9 kA/μs ）意味著即使微小的漏感也會產生巨大的過電壓，威脅器件安全。

變壓器側的應對：必須采用三明治繞法、利茲線等低漏感設計技術。

SiC側的應對：SiC器件本身的高耐壓能力（如1200V、1700V）提供了一定的安全裕度。同時，基本半導體的模塊采用了低雜散電感封裝設計（如62mm模塊雜散電感<14nH ），以配合低漏感變壓器，共同抑制電壓尖峰。

4.2.2 分布電容引起的共模噪聲

SiC MOSFET高達50 V/ns以上的dv/dt 會通過變壓器原副邊之間的寄生電容Cps?耦合到副邊，形成共模噪聲電流。

共生策略：這要求變壓器設計必須極度重視屏蔽技術的應用，如在原副邊之間增加靜電屏蔽層，或者采用分段繞制以減小層間電容。雖然這可能會略微增加漏感或體積，但這是為了適應SiC高速開關特性所必須付出的代價。

4.3 熱管理的協同：高溫工況下的可靠性

SiC器件的另一個顯著優勢是耐高溫?；景雽?dǎo)體的SiC模塊通常額定結溫為175°C 。這意味著功率器件可以工作在更惡劣的熱環境中。

對于變壓器而言，這意味著它可能會長時間暴露在更高的環境溫度下。因此，變壓器的絕緣材料、骨架材料以及磁芯材料都必須升級為耐高溫等級（如F級或H級絕緣）。此外，基本半導體的模塊采用了氮化硅（Si3?N4?）AMB基板 ，這種材料不僅熱導率高（90 W/mK），而且抗彎強度高（700 MPa），能夠承受高溫循環下的熱機械應力。這種封裝層面的抗熱沖擊能力與耐高溫變壓器相結合，共同構建了高可靠性的高溫電力電子系統。

5. 關鍵應用場景中的技術共生實踐

通過具體的應用場景，我們可以更清晰地看到高頻變壓器與SiC MOSFET是如何在實際中相互配合的。

5.1 工業電焊機：硬開關拓?fù)涞臉O致優化

在工業電焊機應用中，全橋硬開關拓?fù)涫侵髁?。傳統方案受限于IGBT的開關損耗，頻率難以提升，導致變壓器笨重。

利用基本半導體BMF80R12RA3（1200V 15mΩ）SiC模塊，設計者可以將頻率推高至80-100kHz 。

變壓器變化：體積減小約60%，重量顯著降低，便于移動作業。

控制性能：高頻化提升了電流控制的動態響應速度，使得焊接電流更加穩定，提升了焊接質量。

熱設計：由于SiC的低導通電阻（高溫下僅增加約80%）和低開關損耗，散熱器體積也隨之減小，整機功率密度實現質的飛躍。

5.2 電機驅動：高效率與低結溫的平衡

在電機驅動領域，雖然電機本身的電感限制了開關頻率的無限提升，但SiC依然展現出獨特價值。

根據1中關于BMF540R12KA3（62mm 1200V SiC模塊）的仿真數據：在800V母線、300A輸出電流、12kHz開關頻率下，SiC模塊的最高結溫僅為109.49°C，效率高達99.39%。相比之下，同規格IGBT在6kHz頻率下的結溫就已高達129.14°C，效率僅為97.25%。

共生體現：SiC的高效率降低了系統損耗，使得逆變器可以做得更小。雖然電機頻率較低，但SiC允許更高的載波頻率，這減小了輸出電流的諧波分量，從而降低了電機的鐵損和溫升。這實際上是SiC器件通過高頻化間接“冷卻”了電機這一感性元件，體現了廣義上的磁-電共生。

5.3 光伏逆變器與儲能：高壓大功率的挑戰

在光伏和儲能系統中，系統電壓正向1500V演進。基本半導體的B3M010140Y（1400V）和B2M600170H（1700V）1正是為此而生。

變壓器設計：在高壓大功率下，變壓器的絕緣設計成為瓶頸。SiC MOSFET的高耐壓能力簡化了拓?fù)浣Y(jié)構（如從三電平簡化為兩電平，或減少串聯級數），但這要求變壓器必須承受更高的單次電壓跳變。因此，變壓器的絕緣層必須經過特殊設計以抵抗高dv/dt下的局部放電。

輔助電源：在這些系統中，輔助電源通常采用反激或正激拓?fù)?。基本半?dǎo)體的BTP1521P芯片配合TR-P15DS23-EE13隔離變壓器 ，構建了緊湊的隔離驅動電源。這里，微型高頻變壓器EE13直接受益于SiC驅動芯片的高頻工作模式（可達1.3MHz），實現了極小的體積和極高的隔離耐壓，保障了高壓側SiC器件的安全驅動。

6. 驅動技術：連接半導體與磁性元件的橋梁

SiC MOSFET與高頻變壓器的共生并非自然發生，它需要驅動電路作為精密的協調者。

6.1 米勒效應的抑制與驅動保護

高頻變壓器不可避免的漏感會導致橋臂中點電壓在開關瞬間發生劇烈振蕩，產生極高的dv/dt。這種高dv/dt會通過SiC MOSFET的柵-漏電容Cgd?（米勒電容）產生米勒電流，可能導致誤導通（Crosstalk）。

基本半導體的驅動芯片BTD5350MCWR集成了**米勒鉗位（Miller Clamp）**功能 。

原理：在關斷期間，當柵極電壓低于2V時，鉗位電路導通，將柵極低阻抗地拉到負電源軌，從而旁路掉米勒電流。

實測效果：雙脈沖測試表明，在無鉗位時，下管柵極電壓波動高達7.3V（接近開啟閾值）；啟用鉗位后，波動被壓制在2V以內 。這一技術實際上是利用驅動電路來抵消高頻變壓器寄生參數帶來的負面影響，確保了SiC器件在高頻硬開關下的安全運行。

6.2 隔離變壓器的關鍵角色

驅動SiC器件需要可靠的電氣隔離?；景雽?dǎo)體推薦使用TR-P15DS23-EE13隔離變壓器 。這款變壓器本身就是高頻磁性元件技術的結晶：

低耦合電容：為了防止功率回路的高dv/dt噪聲通過驅動變壓器耦合回控制側，該變壓器必須具有極低的原副邊電容。

高傳輸效率：在EE13微小磁芯上實現2W以上的功率傳輸，要求極高的工作頻率（配合BTP1521P芯片），這正是高頻化趨勢的縮影。

7. 技術發展趨勢：邁向集成化與智能化

展望未來，高頻變壓器與SiC MOSFET的共生關系將向更深層次發展。

7.1 平面變壓器與封裝集成

為了進一步降低寄生參數，傳統的繞線式變壓器正逐漸被**平面變壓器（Planar Transformer）**取代。平面變壓器利用PCB銅箔作為繞組，磁芯直接扣在PCB上。

趨勢：結合基本半導體的TOLL（TO-Leadless）或TOLT（頂部散熱）封裝器件 ，可以將SiC MOSFET與平面變壓器集成在同一塊基板上，形成“三明治”結構的功率組件。這種結構極大縮短了電流回路，將雜散電感降至最低，完美契合SiC的高速開關特性。

7.2 新型磁性材料的應用

隨著SiC將頻率推向MHz級別，傳統的MnZn鐵氧體損耗急劇增加。未來將更多采用：

高頻鐵氧體：針對1MHz-3MHz優化的新配方。

金屬磁粉芯：具有高飽和磁通密度和良好的頻率特性，適合大電流電感應用。

納米晶材料：在兼顧高導磁率和低損耗方面表現出色，適合高頻變壓器。

7.3 智能傳感與熱共生

基本半導體的SiC模塊內部集成了NTC溫度傳感器 。未來的趨勢是將變壓器的溫度監測也納入統一的熱管理系統。通過實時監測SiC芯片和變壓器的溫度，控制器可以動態調整開關頻率或電流限值，實現系統級的熱保護和壽命延長。

8. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

高頻變壓器與碳化硅MOSFET功率器件正在經歷一場深刻的技術融合。SiC器件憑借其極低的開關損耗、優異的高溫特性和超快的開關速度，成為了推動電力電子系統高頻化的核心引擎，直接促成了變壓器的小型化和輕量化。反過來，高頻變壓器的材料進步、寄生參數控制以及結構創新，又是SiC器件性能得以充分釋放的物理保障。

從基本半導體的產品數據中，我們清晰地看到了這種共生關系的演進路徑：從模塊內部的低電感設計到Si3?N4?基板的熱管理，從米勒鉗位驅動技術到專用的隔離變壓器設計，每一個技術細節都是為了解決兩者在高頻、高壓、高溫環境下相互作用產生的矛盾。

未來，隨著SiC技術的進一步成熟和磁性材料的革新，兩者的界限將日益模糊，向著封裝集成化、設計協同化的方向發展，共同構建起下一代高功率密度、高效率的綠色能源轉換網絡。

9. 附錄：數據圖表支持

表1：基本半導體SiC MOSFET與傳統IGBT在電焊機應用中的性能對比

表2：SiC MOSFET關鍵靜態與動態參數對變壓器的影響

通過上述分析與數據支撐，我們不僅驗證了SiC MOSFET與高頻變壓器技術共生的必然性，也為未來的系統設計提供了清晰的路徑指引。
