國產碳化硅MOSFET在有源濾波器(APF)中的革新應用

——基本半導體SiC MOSFET技術解析

傾佳電子(Changer Tech)-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管，SiC碳化硅MOSFET模塊，碳化硅SiC-MOSFET驅動芯片，SiC功率模塊驅動板，驅動IC)分銷商，聚焦新能源、交通電動化、數字化轉型三大方向，致力于服務中國工業電源，電力電子裝備及新能源汽車產業鏈。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級!

傾佳電子楊茜跟住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜跟住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜跟住SiC碳化硅MOSFET單管全面取代IGBT單管和高壓平面硅MOSFET的必然趨勢!

傾佳電子楊茜跟住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

APF的核心挑戰與碳化硅的突破

有源電力濾波器(APF)作為現代電網諧波治理的關鍵設備，需在高頻、高功率密度下實現快速動態響應。傳統硅基器件受限于開關損耗、導通電阻和溫度特性，難以滿足高效、緊湊化的需求。碳化硅(SiC)材料憑借其寬禁帶特性，以更低的導通損耗、更高的開關頻率和耐高溫能力，成為APF升級的顛覆性解決方案。

基本半導體SiC MOSFET的四大核心優勢

體積與重量大幅縮減

以Sinexcel APF機型為例，采用SiC MOSFET的P5機型相比傳統硅基P2機型，體積減少超50%，重量降低超40%。例如，150A機型高度從269mm降至100mm，重量從45kg降至25kg，顯著節省安裝空間與成本。

效率躍升至99%，損耗再創新低

SiC MOSFET的導通電阻較低，結合更快的開關速度，整機效率突破99%，較傳統97%提升顯著。

以1200V/40mΩ的B3M040120Z為例，其FOM(RDS(ON)×QG)低至3400mΩ·nC，較國際競品(如C*** 3960mΩ·nC)損耗更低，高溫下性能更穩定。

諧波補償性能全面提升

通過SiC器件的高頻特性(載頻達40kHz)與優化算法，諧波補償率提升至97%，較行業平均87%高出10個百分點。輸出紋波電流衰減更優，有效抑制電網反向污染。

高溫可靠性卓越

SiC MOSFET在175℃結溫下仍保持低損耗特性。例如，B3M040120Z在125℃時導通電阻僅上升1.3倍，而傳統硅器件上升幅度超2倍，顯著延長設備壽命。

全鏈解決方案：從器件到系統

模塊化設計，靈活適配場景

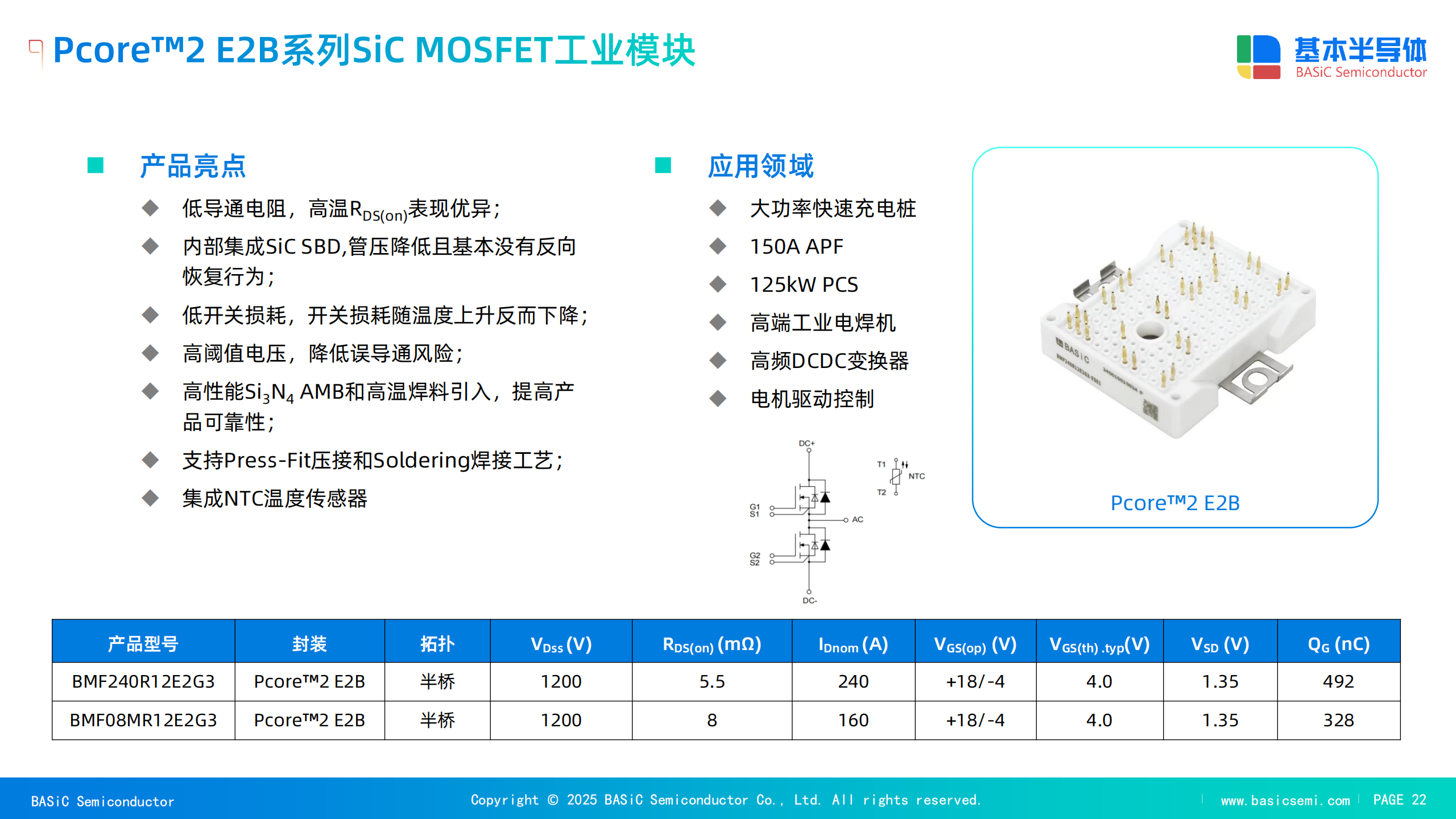

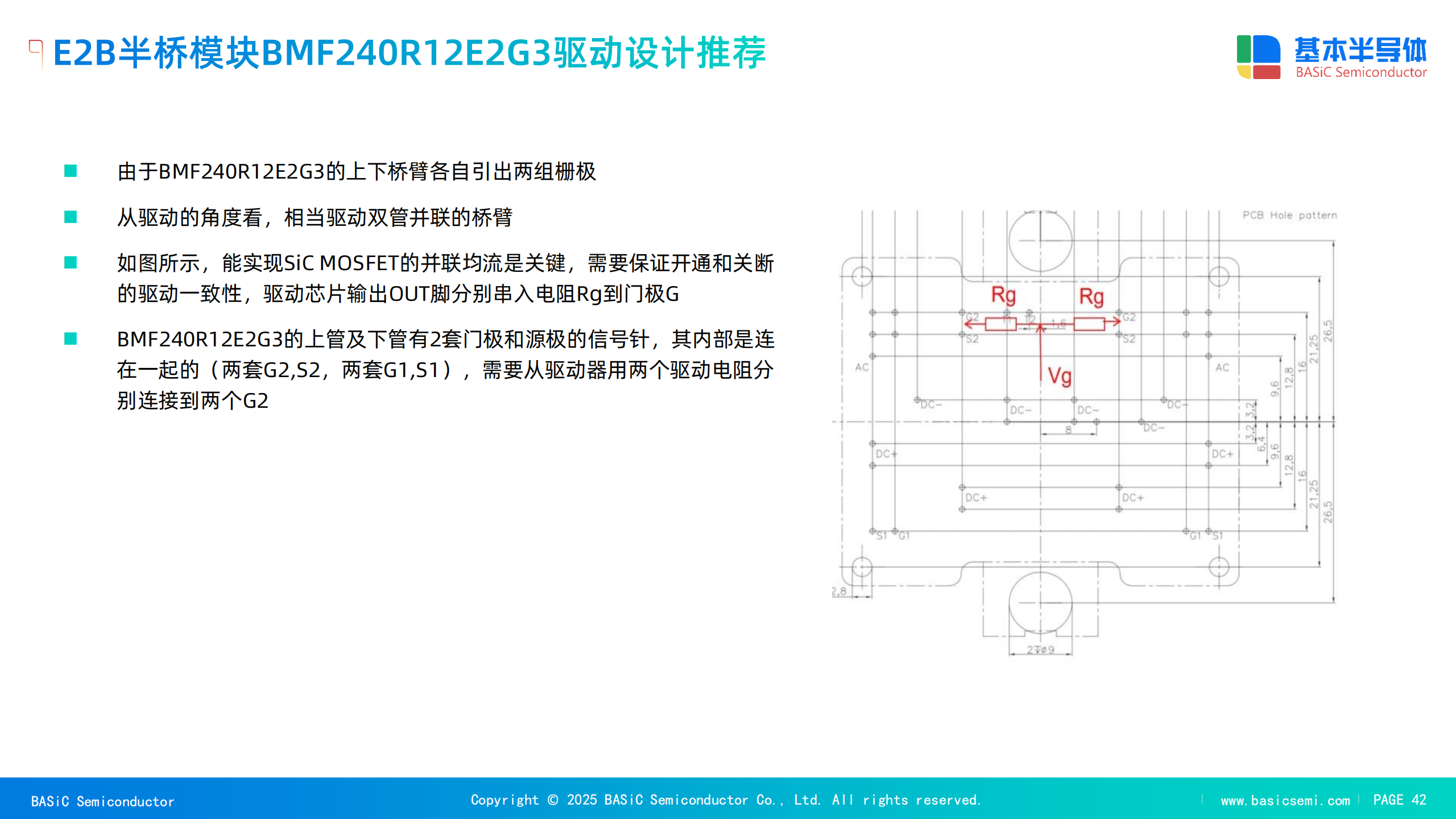

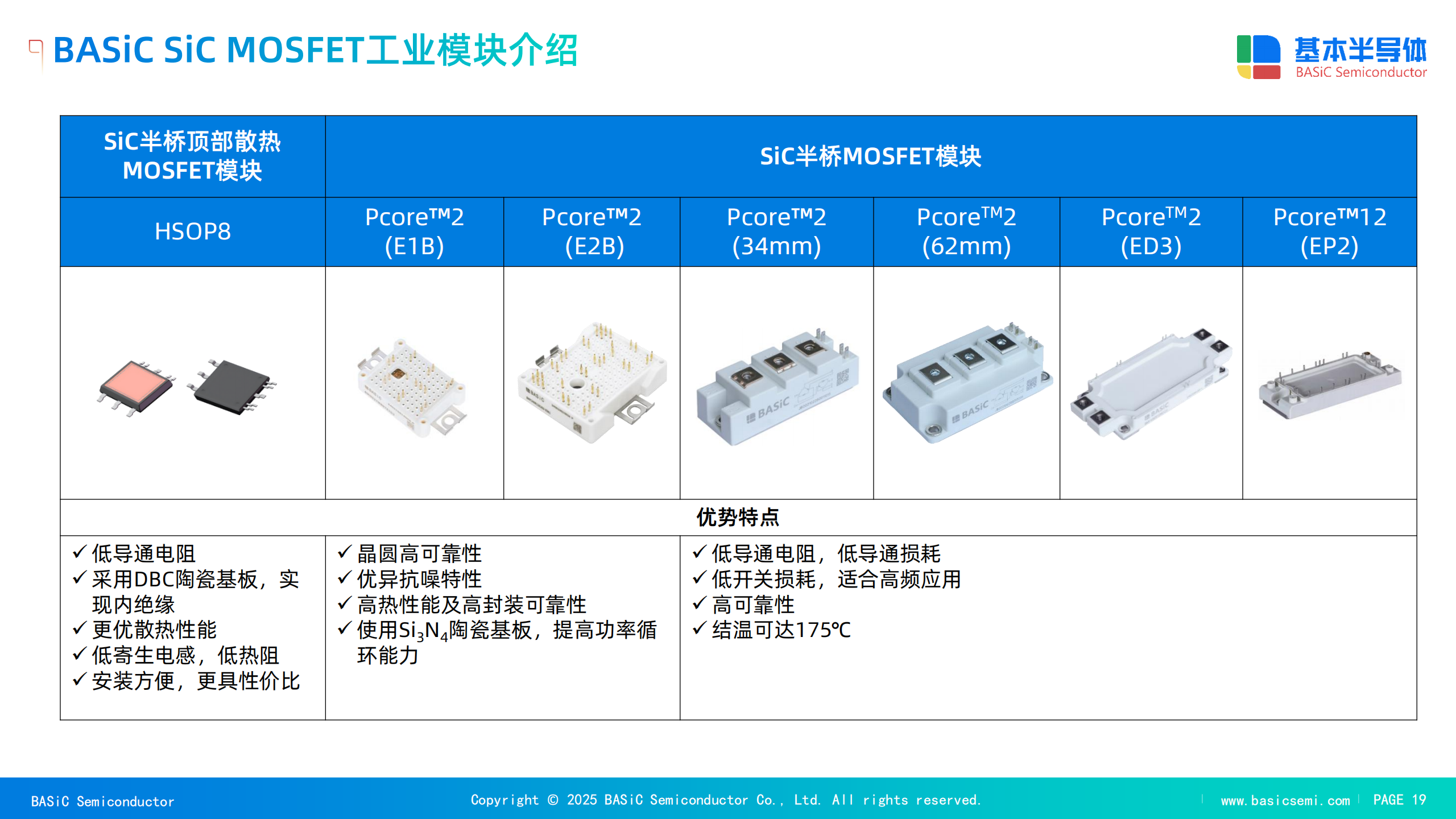

基本半導體提供多樣化封裝(TO-247、TOLL、半橋模塊等)，覆蓋5A至450A電流等級。例如，E2B系列模塊BMF240R12E2G3支持1200V/240A，RDS(ON)低至5.5mΩ，適用于150A APF主功率拓撲。

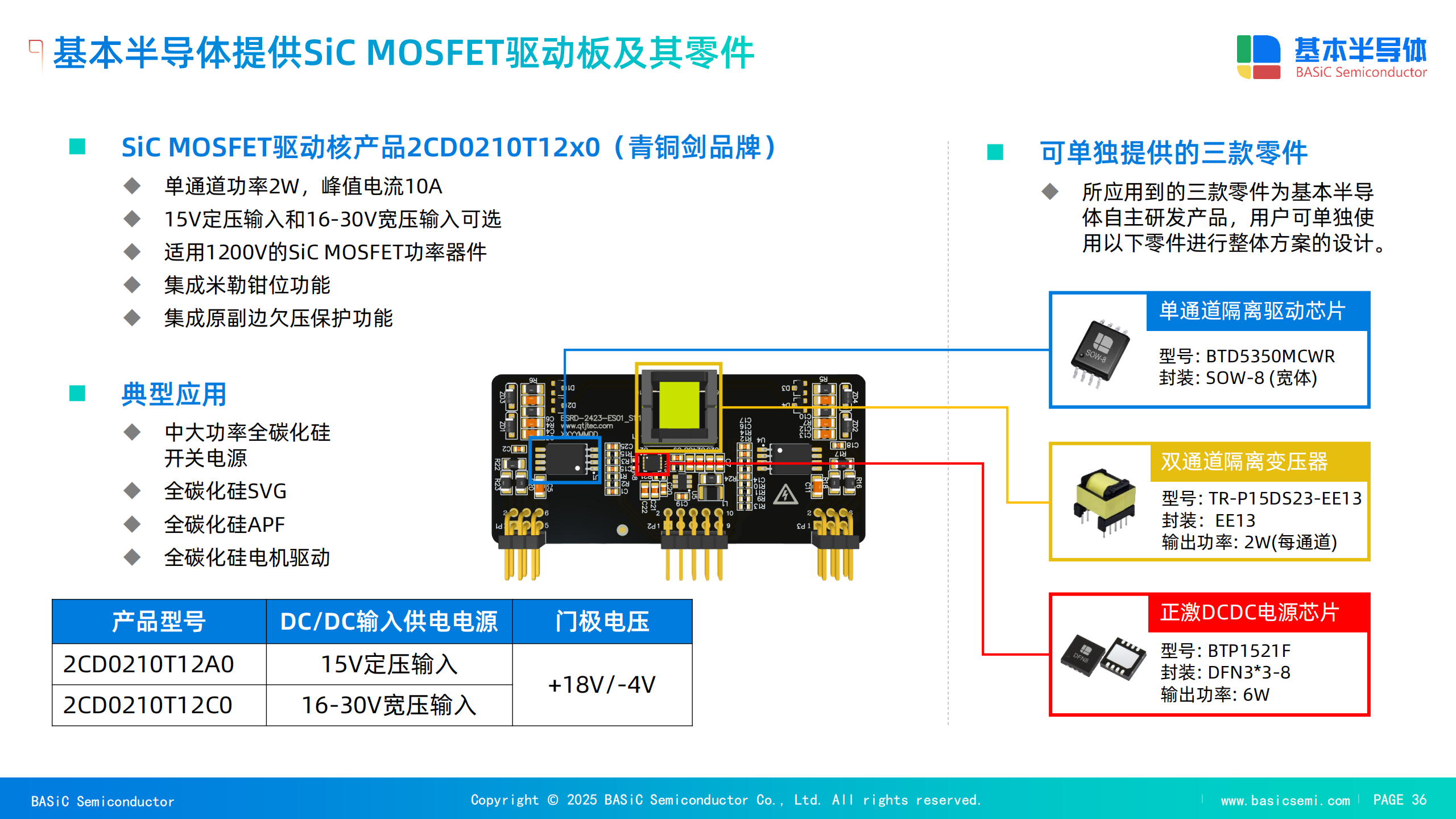

驅動與電源一體化方案

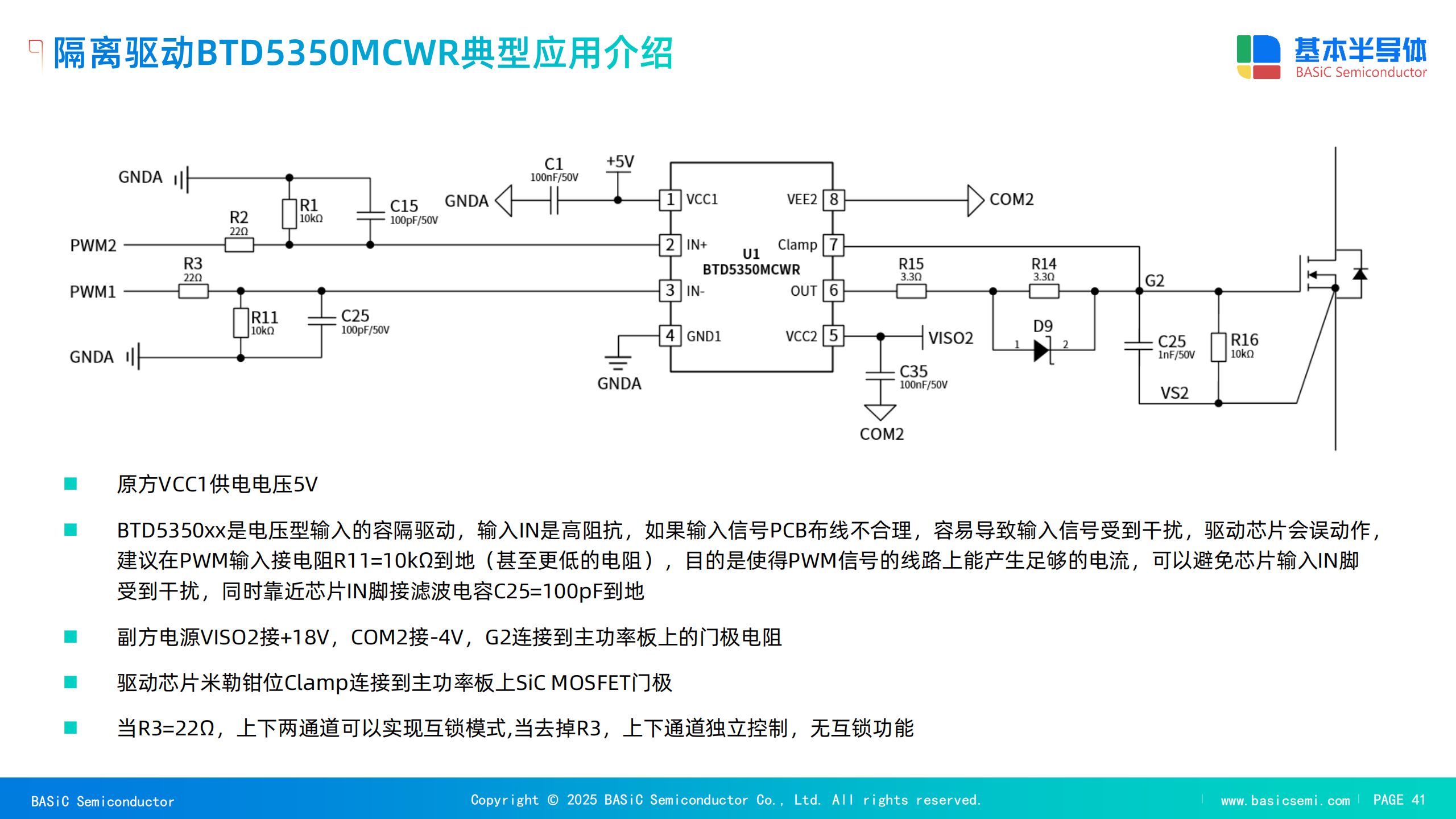

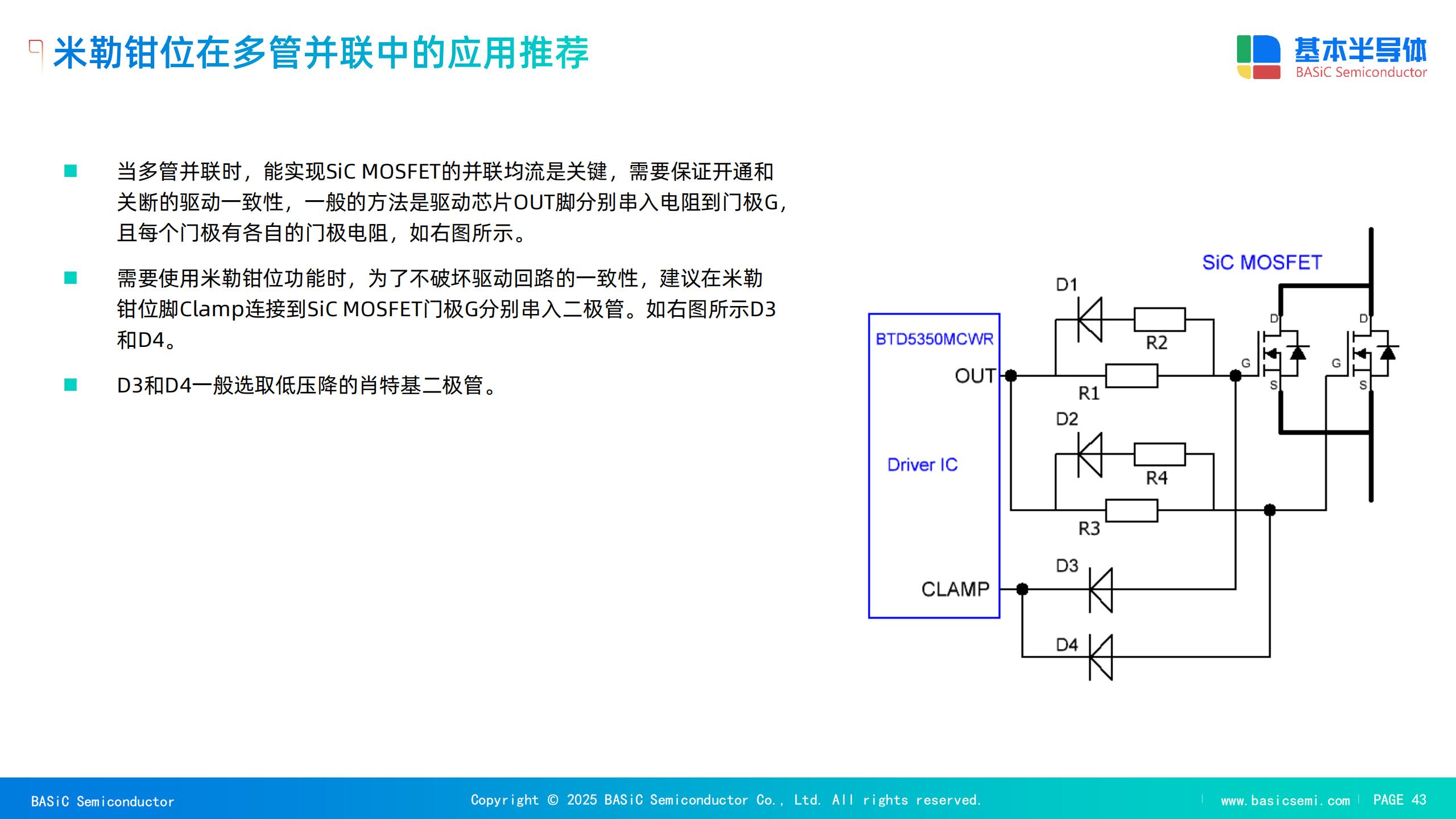

隔離驅動芯片BTD5350MCWR：集成米勒鉗位功能，抑制橋臂直通風險，驅動峰值電流達10A，適配高頻開關需求。

輔助電源：支反激搭配1700V SiC MOSFET(如B2M600170H)，輸出功率可達150W，滿足APF多路供電需求。

熱管理與封裝創新

采用Si3N4陶瓷基板(導熱率90W/mK，抗彎強度700N/mm2)，較傳統Al?O?基板散熱性能提升3倍，通過1000次溫度沖擊無失效，保障模塊長期可靠性。

實測與仿真驗證：性能對標國際

雙脈沖測試：B3M040120Z關斷損耗較上一代B2M降低4.7%，總損耗較競品C***低4%，高溫下優勢更顯著。

APF系統仿真：在800V母線、40kHz載頻下，BMF240R12E2G3模塊于60℃散熱器環境中總損耗僅165W，結溫118℃，120%過載時仍穩定運行，結溫低于安全閾值(175℃)。

碳化硅SiC開啟APF高效時代

基本半導體通過全鏈自主技術，實現了SiC MOSFET在APF中的高性能、高可靠性應用。從分立器件到模塊化方案，從驅動設計到熱管理創新，其產品不僅對標國際一線品牌，更以更優的性價比助力客戶降本增效。未來，隨著SiC技術的持續突破，APF將在智能電網、新能源等領域發揮更大價值，而基本半導體正引領這一變革浪潮。
