固態變壓器(SST)架構中高頻 DC/DC 核心器件:國產 SiC 模塊、驅動板與高頻隔離變壓器的選型、設計與協同配合深度研究報告
BASiC Semiconductor基本半導體一級代理商傾佳電子(Changer Tech)是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,代理并力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:
傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!
1. 執行摘要
隨著全球能源互聯網、智能電網以及高壓快充基礎設施的迅猛發展,電力電子變壓器(Power Electronic Transformer, PET),即固態變壓器(Solid State Transformer, SST),正逐漸成為替代傳統工頻變壓器的關鍵技術裝備。SST 通過引入高頻電力電子變換級,實現了電壓等級變換、電氣隔離、能量雙向流動及電能質量的主動控制,其體積和重量僅為同容量工頻變壓器的 1/3 至 1/5。

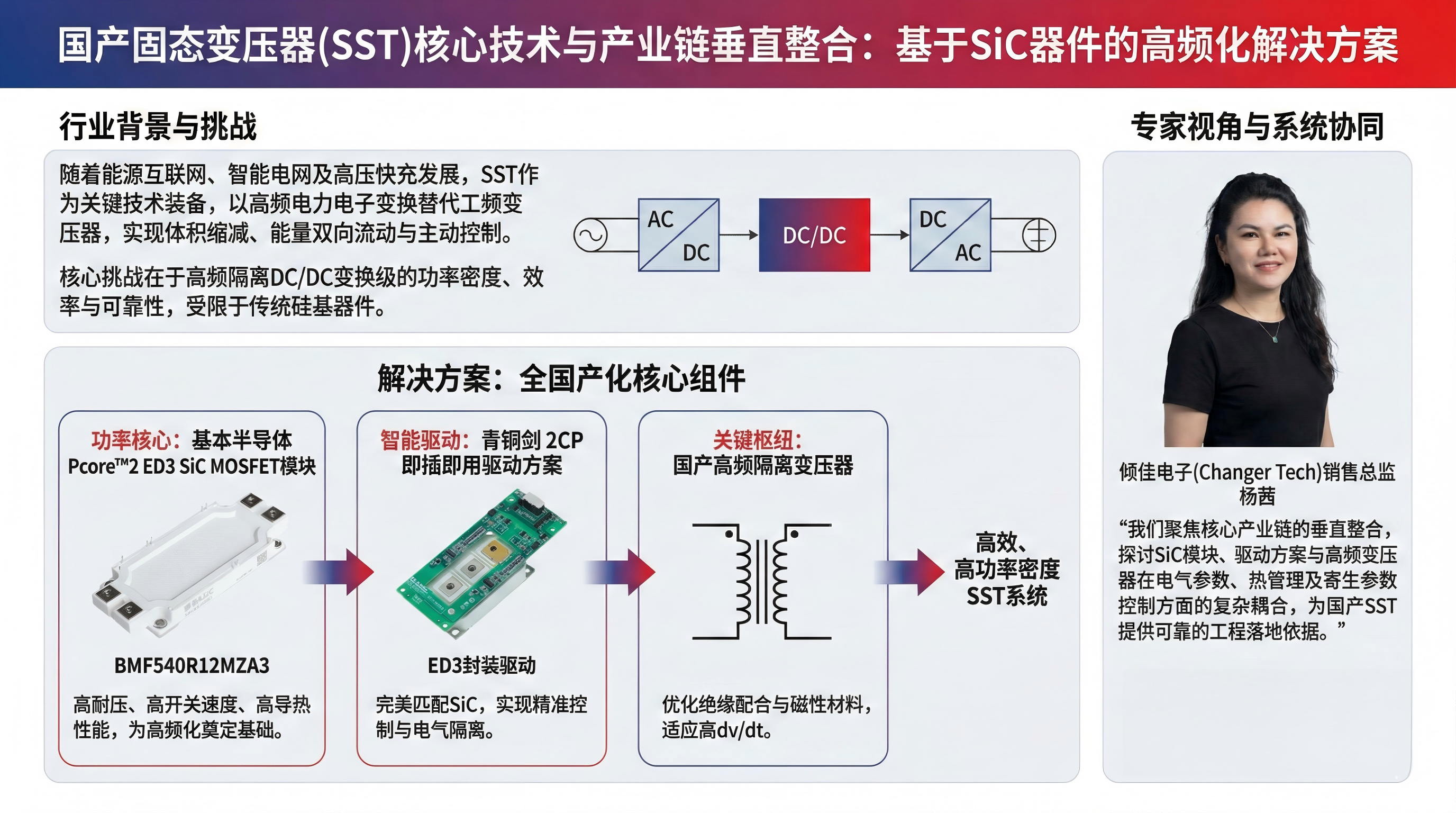

在 SST 的典型三級架構(AC/DC 整流級 -> DC/DC 隔離變換級 -> DC/AC 逆變級)中,高頻隔離 DC/DC 變換器是核心心臟,承擔著功率傳輸、電氣隔離與電壓匹配的重任。該環節的性能直接決定了整機的效率、功率密度與可靠性。受限于傳統硅(Si)基器件的物理極限,SST 的工程化應用曾長期受阻。第三代半導體碳化硅(SiC)器件的成熟,憑借其高耐壓、高開關速度與高導熱性能,為 SST 的高頻化與高效率化提供了物質基礎。
傾佳電子楊茜對國產 SST 核心產業鏈進行詳盡的垂直整合分析。重點聚焦于基本半導體(BASIC Semiconductor)的 Pcore?2 ED3 系列 SiC MOSFET 模塊(以 BMF540R12MZA3 為例),基本半導體全資子公司青銅劍技術(Bronze Technologies)的 2CP 系列即插即用驅動方案,以及**國產高頻隔離變壓器**的選型與設計。傾佳電子楊茜將探討這三大核心組件在電氣參數匹配、熱管理協同、絕緣配合及高頻寄生參數控制等方面的復雜耦合關系,為國產 SST 系統的高效設計與工程落地提供理論依據與實踐參考。
2. 固態變壓器(SST)技術架構與核心挑戰

2.1 SST 的拓?fù)溲葸M(jìn)與 DC/DC 級的關鍵地位
SST 的核心優勢在于提升能量轉換的“顆粒度”與可控性。在配電網應用(如 10kV 轉 400V)中,SST 通常采用級聯 H 橋(CHB)或模塊化多電平換流器(MMC)結構來應對中高壓輸入。
級聯型架構: 輸入級采用多個 AC/DC 模塊串聯以分擔高壓,每個模塊后級聯一個隔離型 DC/DC 變換器連接至低壓直流母線。
DC/DC 級的作用: 此環節必須在實現數千伏至數百伏電壓變換的同時,提供滿足電網安全標準的高頻電氣隔離(通常 >20kHz,甚至 >100kHz)。
核心挑戰: 高頻化帶來了極高的 dv/dt 和 di/dt 應力,這對功率器件的開關損耗、驅動電路的抗干擾能力以及變壓器的絕緣與磁芯損耗提出了嚴苛挑戰。
2.2 核心器件國產化的戰略意義

長期以來,高壓大功率 SiC 模塊及高性能磁性材料由歐美日廠商主導。隨著國內半導體工藝與材料科學的突破,以基本半導體為代表的 IDM 企業和以基半全資子公司青銅劍為代表的驅動方案商,已具備了與國際一線品牌對標的能力。構建完全自主可控的 SST 核心供應鏈,不僅是成本控制的需求,更是保障國家能源基礎設施安全的戰略必要。
3. 核心功率器件:國產 SiC MOSFET 模塊深度解析
在 SST 的高頻 DC/DC 環節(如雙有源橋 DAB 或 CLLC 諧振變換器拓?fù)洌┲?,開關器件需具備極低的導通電阻、極快的開關速度以及卓越的高溫穩定性?;景雽?dǎo)體的 BMF540R12MZA3 模塊正是針對此類應用場景設計的標桿產品。

3.1 Pcore?2 ED3 系列模塊技術特征
BMF540R12MZA3 是一款 1200V、540A 的半橋拓?fù)?SiC MOSFET 模塊,采用 ED3 標準封裝。其設計哲學體現了對高功率密度應用的深刻理解。
3.1.1 第三代 SiC 芯片技術與靜態參數分析
該模塊搭載了基本半導體第三代 SiC MOSFET 芯片,其核心指標相比前代產品有了質的飛躍。
阻斷電壓 (VDSS?) 與耐壓裕量: 額定電壓為 1200V。實測數據顯示,在 25°C 下其擊穿電壓 (BVDSS?) 達到 1596V,在 175°C 高溫下更是提升至 1651V 。這種正溫度系數特性不僅保證了高溫下的可靠性,還為 SST 在電網過壓或負載突變時的電壓尖峰提供了近 400V 的安全裕量,這對于采用高頻變壓器的 DC/DC 級尤為重要,因為漏感引起的關斷電壓尖峰通常難以完全消除。
導通電阻 (RDS(on)?) 與溫漂特性:
25°C 典型值:2.2 mΩ。
175°C 實測值:約 5.03 mΩ(上管)/ 5.45 mΩ(下管)。
深度洞察: 雖然 SiC 的導通電阻隨溫度上升,但相比硅基 IGBT 的 VCE(sat)? 特性,SiC 在輕載和額定負載下仍具有顯著的導通損耗優勢。然而,設計時必須依據 175°C 下的電阻值(約 2.5 倍于常溫值)進行熱設計,否則在高負荷工況下極易發生熱失控。
閾值電壓 (VGS(th)?) 的穩定性隱憂:
典型值:2.7V @ 25°C。
高溫漂移:在 175°C 時,閾值電壓降至 1.85V 。
系統影響: 如此低的開啟閾值意味著在 SST 的高頻大電流開關過程中,極易受到米勒效應(Miller Effect)或地彈噪聲的干擾而發生誤導通。這直接定義了驅動電路的設計底線——必須具備負壓關斷和有源鉗位功能(詳見第 4 章)。
3.1.2 動態特性與高頻能力
SST 的核心在于“高頻”,而 BMF540R12MZA3 的動態參數展示了其高頻潛力。
柵極電荷 (QG?): 總柵極電荷為 1320 nC 。這一數值雖然絕對值較大(源于 540A 的大電流容量),但對于同等級的 IGBT 而言已大幅降低。
計算視角: 若開關頻率 fsw?=50kHz,驅動電壓擺幅 ΔVGS?=23V(+18/?5),則驅動功率需求為 Pdrive?=QG?×ΔVGS?×fsw?≈1.52W。這提示我們在選型驅動板時,單通道功率輸出能力必須大于 2W,且考慮到瞬態峰值電流,需留有余量。
寄生電容與開關速度:
輸入電容 (Ciss?) ≈ 34 nF。
反向傳輸電容 (Crss?, 米勒電容) ≈ 53 pF 。
分析: Crss? 極小,有利于實現極高的 dv/dt(實測開通 dv/dt 可達 4.06 kV/μs,關斷 dv/dt 可達 22.65 kV/μs)。然而,高 dv/dt 是一把雙刃劍,它既降低了開關損耗(Eon/Eoff),也加劇了對高頻變壓器絕緣層的 EMI 侵蝕,并對驅動回路的共模抑制能力提出了極高要求。
3.1.3 封裝材料革命:Si3?N4? AMB 陶瓷基板
對于 SST 這類工業級甚至電網級應用,可靠性是生命線。BMF540R12MZA3 摒棄了傳統的 Al2?O3?(氧化鋁)或 AlN(氮化鋁)基板,轉而采用高性能的 氮化硅 (Si3?N4?) AMB(活性金屬釬焊) 工藝 。
| 材料特性對比 | Al2?O3? | AlN | Si3?N4? (本模塊采用) | 優勢解讀 |
|---|---|---|---|---|
| 熱導率 (W/mK) | 24 | 170 | 90 | 雖略低于 AlN,但遠高于 Al2?O3?,足以應對 SiC 的高熱流密度。 |
| 抗彎強度 (N/mm2) | 450 | 350 | 700 | 極高的機械強度使其不易脆裂,允許基板做得更薄(典型 360um),從而降低熱阻。 |
| 熱沖擊壽命 | 較差 | 一般 | 極佳 | 在 1000 次溫度沖擊循環后仍保持銅箔與陶瓷的緊密結合,無分層現象。 |
第二層級洞察: 在 SST 應用中,負載波動劇烈(如充電樁應用),模塊經歷頻繁的熱循環。Si3?N4? 的高斷裂韌性(6.0 MPa·m1/2)有效解決了大面積覆銅在熱脹冷縮應力下導致的陶瓷開裂問題,這是國產模塊向高端工業領域邁進的關鍵材料突破。
3.2 仿真與實測:SiC vs IGBT 在 SST 中的效率差異
基于 提供的仿真數據,在典型工況下(80°C 散熱器溫度,800V 母線):
效率對比: SiC 方案整機效率可達 99.38% ,而同規格 IGBT 方案為 98.79%。
損耗分析: 兩者效率差看似僅 0.6%,但折算到熱損耗上,IGBT 的發熱量幾乎是 SiC 的 兩倍 (1?98.79%=1.21% vs 1?99.38%=0.62%)。
系統級影響: 在 SST 這種對體積要求極高的設備中,發熱量減半意味著散熱器體積可以大幅縮減,或者可以采用更簡單的風冷替代液冷,從而顯著降低系統復雜度和全生命周期成本(TCO)。
4. 驅動與控制:青銅劍 2CP 系列驅動板的匹配設計
驅動電路是連接數字控制核心與功率半導體物理世界的橋梁。對于 BMF540R12MZA3 這樣的大功率 SiC 模塊,通用型驅動器已無法滿足其對速度、保護及抗干擾的嚴苛要求。青銅劍技術推出的 2CP 系列(如 2CP0225Txx / 2CP0425Txx)即插即用驅動板,提供了與該模塊完美適配的解決方案。

4.1 驅動能力與參數匹配
選型驅動板的首要原則是“推得動”且“控得住”。
4.1.1 驅動功率 (Pdrive?) 匹配
計算依據: Pdrive?≥QG?×ΔVGS?×fsw?×1.1(安全系數)。
工況設定: 假設 SST DC/DC 級開關頻率為 50 kHz(常見 DAB 設計頻率),QG?=1320nC,ΔVGS?=23V。
需求值: Preq?≈1.52W/通道。
驅動器選型: 青銅劍 2CP0225Txx 提供單通道 2W 輸出功率 ,剛好滿足 50-60 kHz 的應用。若需沖擊更高頻率(如 100 kHz),則需選用 2CP0425Txx(單通道 4W),以防止驅動電源過載過熱。這是系統設計中必須嚴格校核的“功率紅線”。
4.1.2 峰值電流 (Ipeak?) 與開關速度
需求分析: 為了降低開關損耗,SiC MOSFET 需要極快的柵極充電速度。模塊內部柵極電阻 Rg(int)?≈2.5Ω 。若外接?xùn)艠O電阻 Rg(ext)?=2.5Ω,總電阻為 5Ω。
理論峰值電流: Ipeak?=ΔVGS?/Rg(total)?=23V/5Ω=4.6A。
驅動器能力: 2CP 系列提供 ±25A 的峰值電流能力 。這看似“殺雞用牛刀”,實則非常有必要。充足的電流余量保證了驅動器內部輸出級不會進入飽和區,能夠以最快的速度響應控制信號,且允許設計者并聯使用模塊(例如兩并聯 SST 方案)而無需更換驅動板。
4.2 關鍵保護功能:米勒鉗位(Miller Clamp)的必要性
在 文檔中,特別強調了“驅動 SiC MOSFET 使用米勒鉗位功能的必要性”。這在 SST 應用中是生死攸關的。
物理機制: SST 中的 DC/DC 級通常采用橋式結構。當上管高速導通(高 dv/dt)時,下管(處于關斷狀態)的漏-源電壓迅速上升。該電壓變化率通過寄生米勒電容 Crss? 耦合電流至柵極:imiller?=Crss?×(dv/dt)。
風險: 此電流流經關斷電阻,會在柵極產生正向壓降。鑒于 BMF540R12MZA3 在高溫下的閾值電壓僅為 1.85V,哪怕極小的感應電壓疊加都可能導致器件誤導通,造成橋臂直通短路,瞬間炸機。
青銅劍解決方案: 2CP 系列驅動器集成了**有源米勒鉗位(Active Miller Clamp)**功能 。
工作原理: 在關斷過程中,當檢測到柵極電壓低于某一閾值(如 2V)時,驅動器內部的一個低阻抗 MOSFET 導通,將柵極直接短接到負母線(VEE?),旁路掉外部柵極電阻。這為米勒電流提供了一條極低阻抗的泄放回路,死死“按住”柵極電壓,確保其不會沖破 1.85V 的安全線。
設計建議: 在 SST 驅動電路 PCB 布局時,米勒鉗位回路必須盡可能短,以減小回路電感,否則高頻下鉗位效果會大打折扣。
4.3 軟關斷(Soft Turn-off)與短路保護
SiC 器件的短路耐受時間(Short Circuit Withstand Time, SCWT)通常短于 IGBT(往往 < 3μs)。
DESAT 保護: 2CP 驅動板集成了 VDS? 監測功能。一旦檢測到過流或短路(VDS? 異常升高),驅動器必須在納秒級時間內做出反應。
軟關斷技術: 如果直接硬關斷數千安培的短路電流,巨大的 di/dt 會在雜散電感上感應出足以擊穿芯片的過電壓。青銅劍驅動器采用軟關斷策略 ,在檢測到故障后,通過高阻抗路徑緩慢釋放柵極電荷,以此限制關斷 di/dt,確保關斷電壓尖峰在安全范圍內(如 < 1200V)。
4.4 隔離與抗擾度
SST 的中壓側可能浮地數千伏。2CP 系列驅動器采用變壓器隔離技術,提供高達 5000 Vrms 的絕緣耐壓 。同時,針對 SiC 高頻開關產生的高共模噪聲(CMTI),該驅動器進行了專門優化(通常 >100 kV/μs),防止高頻噪聲干擾低壓側的控制邏輯,這是 SST 長期穩定運行的隱形保障。
5. 被動元件的挑戰:國產高頻隔離變壓器的選型與配合
如果說 SiC 模塊是肌肉,驅動是神經,那么高頻變壓器(HFT)就是 SST 的骨骼。它不僅要實現功率傳輸,還要承擔中壓側與低壓側的絕緣隔離。在國產化替代進程中,磁性材料與變壓器制造工藝的配合至關重要。

5.1 磁芯材料的抉擇:納米晶 vs 鐵氧體
HFT 的設計核心在于磁芯材料的選擇,這取決于 SST 的工作頻率與功率等級。
5.1.1 納米晶(Nanocrystalline)材料
特性: 高飽和磁通密度 (Bsat?≈1.2T),高磁導率。
優勢: 可以在較小的體積下傳輸更大的功率。在 20 kHz - 50 kHz 的中頻段,其損耗表現優異。
國產供應鏈:
POCO(珀科磁性): 提供高性能的 NPA、NPX 系列磁芯,針對高頻大功率應用優化,損耗對標國際一流水平 。
Transmart(全瑪特)與 珠海金石(King Magnetics): 專注于納米晶磁芯制造,能夠提供定制化的大尺寸磁環或切割磁芯,滿足 SST 兆瓦級功率單元的需求 。
安泰科技(Antai Technology): 國內非晶納米晶材料的龍頭,其 1K107 等牌號材料已廣泛應用于軌道交通與電網設備。
適用場景: 適用于追求極高功率密度、工作頻率在 20-50 kHz 范圍內的 SST,如配電網用電力電子變壓器。
5.1.2 錳鋅鐵氧體(MnZn Ferrite)材料
特性: 電阻率極高,高頻渦流損耗極低,但 Bsat? 較低(約 0.3-0.45T)。
優勢: 在 >100 kHz 的高頻段,鐵氧體是唯一能維持低損耗的材料。且成本相對較低,成型工藝成熟。
國產供應鏈:
東磁(DMEGC)與 天通(TDG): 國內鐵氧體材料的雙子星,擁有全系列的寬溫、高頻低損耗材料(如 DMR95, TP5 等系列),性能參數已可直接替代 TDK 或 Ferrogxcube 的同類產品。
順絡電子(Sunlord): 雖然以片式元件著稱,但在高頻變壓器與定制化磁性器件方面也有深厚積累,特別是在高頻電源模塊應用中 。
適用場景: 適用于配合 SiC MOSFET 進行 >100 kHz 超高頻開關的緊湊型 SST,如數據中心電源模塊、車載充電機。
5.2 繞組設計與高頻效應抑制
SiC 帶來的高頻電流會在變壓器繞組中引發嚴重的集膚效應(Skin Effect)和鄰近效應(Proximity Effect) 。
利茲線(Litz Wire)的應用: 必須采用多股絞合的利茲線。線徑需根據開關頻率的趨膚深度選取。例如 100 kHz 時趨膚深度約 0.2mm,則單股線徑應小于 0.1mm。
漏感控制與諧振配合: 在 DAB 或 CLLC 拓?fù)渲?,變壓器的漏感是儲能元件的一部分,用于實現軟開關(ZVS)。設計時不再是一味追求低漏感,而是要通過控制原副邊的繞組結構(如層間距離、交錯繞制)來獲得精確的集成漏感,從而省去外部諧振電感,提升功率密度 。國產變壓器廠商如可立克(Click) 、京泉華等在此類定制化設計方面已積累了豐富經驗。
5.3 絕緣設計與 dv/dt 挑戰
SiC 的高 dv/dt 會通過變壓器原副邊的寄生電容耦合,形成共模干擾電流。
屏蔽層設計: 必須在原副邊繞組間增加靜電屏蔽層(法拉第屏蔽),并將屏蔽層接地,以切斷共模噪聲路徑。
絕緣材料: 需選用耐電暈、低介電常數的絕緣材料。特變電工、金盤科技等傳統變壓器巨頭在干式變壓器絕緣處理上的經驗(如環氧樹脂真空澆注),正被移植到高頻 SST 變壓器的制造中 。
6. 系統級協同:設計與配合關系總結
一個成功的國產化 SST 系統,并非簡單的器件堆砌,而是上述三大核心要素的精密耦合。

6.1 頻率-損耗-體積的三角平衡
SiC 模塊允許將頻率推高至 100 kHz 以上以減小體積,但驅動板的功耗會隨頻率線性增加(受限于 P=Qg×V×f),且磁芯損耗會隨頻率指數級上升。
協同策略: 設計者需在 SiC 開關損耗降低與磁芯損耗增加之間尋找平衡點。對于 BMF540R12MZA3,40-60 kHz 往往是一個兼顧效率與熱管理的“甜點區”。此時配合納米晶磁芯(低頻損耗優勢)或高性能鐵氧體(平衡成本)均可獲得較好效果。
6.2 死區時間與漏感的精密配合
為了實現 DAB/CLLC 的 ZVS(零電壓開通),必須利用變壓器漏感中的能量在死區時間內抽走 SiC 結電容電荷。
配合關系:
變壓器端: 需精確控制漏感值(例如精度 ±5%)。
驅動板端: 青銅劍 2CP 驅動器需配置精確的死區時間。死區過大導致體二極管導通損耗增加;死區過小則 ZVS 失敗,產生巨大的開通損耗和 EMI。這需要結合 BMF540R12MZA3 的 Coss? 參數進行聯合仿真計算。
6.3 熱管理的統一戰場
SiC 模塊的高溫耐受力(175°C)高于許多磁性材料和驅動芯片。
設計陷阱: 如果將驅動板緊貼發熱嚴重的 SiC 模塊安裝(為了減小柵極回路電感),必須評估驅動芯片的熱穩定性。青銅劍即插即用驅動板通常采用分立式設計或增強散熱設計來解決此問題。同時,變壓器的高頻銅損極易形成局部熱點,需采用強制風冷或液冷板進行系統級散熱規劃。
7. 結論與展望
國產 SST 核心產業鏈已完成從“可用”到“好用”的跨越。
器件層: 基本半導體 ED3 系列 SiC 模塊 憑借 Si3?N4? AMB 封裝與優秀的動靜態參數,為高壓高頻變換提供了堅實的物理基礎,其高溫特性要求系統必須重視熱設計與負壓驅動。
驅動層: 基本半導體青銅劍 2CP 系列驅動板 以 4W/25A 的強勁驅動能力、有源米勒鉗位及軟關斷技術,完美補齊了 SiC 器件應用的短板,確保了系統的安全性與可控性。
磁性層: 依托 POCO、天通、東磁 等材料廠商的底層突破,以及 京泉華、可立克 等器件廠商的工藝積淀,國產高頻變壓器已能滿足 SST 對高頻、高壓、低損耗的定制化需求。
建議: 未來的 SST 研發應更注重系統級的“協同設計”(Co-design)。不再是單獨選型,而是將 SiC 寄生參數、驅動時序與變壓器漏感特性放入統一的仿真模型中進行多目標優化。隨著國內產業鏈的進一步磨合,基于全自主方案的高性能固態變壓器必將在智能電網與數據中心能源變革中發揮核心作用。
附錄:核心數據匯總表
| 關鍵組件 | 推薦型號/廠商 | 核心參數/特征 | SST 應用關鍵配合點 |
|---|---|---|---|
| SiC MOSFET | 基本半導體 BMF540R12MZA3 | VDSS?: 1200V IDnom?: 540A RDS(on)?: 2.2mΩ (25°C) QG?: 1320 nC | 需強力驅動及米勒鉗位; 高溫 RDS(on)? 增大需散熱冗余。 |
| 驅動板 | 青銅劍技術 2CP0425Txx | 功率: 4W/通道 峰值電流: ±25A 絕緣: 5000 Vrms 功能: 有源米勒鉗位 | 4W 功率支持 >50kHz 開關頻率; 米勒鉗位防止 SiC 誤導通; 軟關斷保護昂貴的 SiC 模塊。 |
| 磁芯材料 | POCO (納米晶) DMEGC (鐵氧體) | 納米晶: Bsat?≈1.2T 鐵氧體: 低高頻損耗 | 頻率 <50kHz 選納米晶以減體積; 頻率 >100kHz 選鐵氧體以降損耗。 |
| 高頻變壓器 | 可立克、京泉華 | 集成漏感設計 利茲線繞組 靜電屏蔽 |
