表面特征是材料、化學等領域的重要研究?jī)?nèi)容。準確評價表面形貌與特征，對材料性能分析、工藝改進具有重要意義。臺階高度測量在表面研究中作用突出：一方面可用于分析微觀形貌，另一方面在半導體制造等工業中涉及大量臺階檢測需求。臺階高度是薄膜工藝中的關鍵參數，其精確、快速測定與控制是保障材料質量、提升生產效率的重要手段。因此，表面線條寬度、間距、臺階高度、粗糙度的測量，以及相關幾何尺寸的校準與量值統一，在材料化學領域尤為重要。

Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

1

表面測量技術發展概況

flexfilm

表面形貌深刻影響材料性能，表面測量技術因而備受重視。1929年，德國學者施馬爾茨首次提出表面微觀不平度的高度評定參數Hmax及測量基準線概念，開創了表面粗糙度量化描述的新階段。1936年，美國艾卜特研制出首臺車間用輪廓儀，為臺階儀奠定了基礎。1940年，英國Taylor-Hobson公司推出“泰勒塞夫”表面粗糙度測量?jī)x，此后各國陸續開發多種測量?jī)x器。

隨著表面質量要求的提高與技術發展，表面測量方法不斷豐富，主要分為三類：

光學測量法：非接觸測量，適用于高反射率表面，如光學鏡面、磁盤等，但對清潔度與反射率要求高，易受衍射效應影響。

掃描顯微鏡法：以掃描探針顯微鏡為代表，分辨率可達原子級，主要用于納米尺度表面分析，但測量范圍小、操作復雜。

接觸式測量法：以觸針式測量為主，垂直分辨率高、動態范圍大，可獲取粗糙度、波紋度等綜合信息，重復性好、環境適應性強，廣泛應用于各類材料表面測量，但存在接觸損傷與探針磨損問題。本文將重點介紹該方法及其典型儀器—臺階儀。

2

臺階儀的基本結構及原理

flexfilm

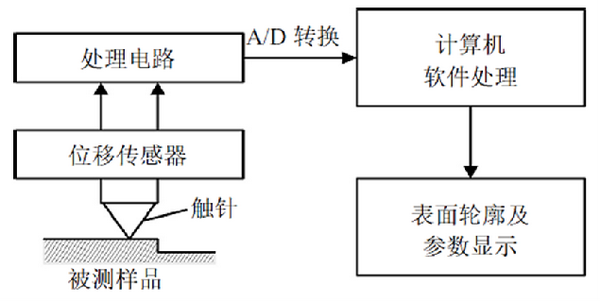

臺階儀的結構原理圖

臺階測量是表面形貌測量的重要分支，適用于單向規則表面、軟質材料及較大測量范圍，且要求測量力小。臺階儀屬于接觸式形貌測量?jī)x器，專用于測量薄膜臺階厚度。根據傳感器類型，可分為電感式、壓電式和光電式：

電感式精度高、信噪比好，但電路復雜；

壓電式靈敏度高、結構簡單，但低頻響應差、易漏電；

光電式通過光通量變化檢測位移。

其工作原理圖所示：觸針沿被測表面滑動，隨表面峰谷上下運動，反映表面輪廓。傳感器輸出信號經電橋、放大、解調等處理，得到與觸針位移成正比的信號，再經濾波消除干擾，最終獲得表面形貌數據。

臺階儀具有精度高、量程大、重復性好等優點，常作為其他形貌測量技術的比對基準。但其也存在以下局限：

由于測頭與測件相接觸造成的測頭變形和磨損，使臺階儀在使用一段時間后測量精度下降；

測頭為了保證耐磨性和剛性而不能做得非常細小尖銳，如果測頭頭部曲率半徑大于被測表面上微觀凹坑的半徑必然造成該處測量數據的偏差；

為使測頭不至于很快磨損，測頭的硬度一般都很高，因此不適于精密零件及軟質表面的測量。

3

臺階儀常見問題分析

flexfilm

臺階儀在材料化工、測試中具有非常重要的作用。然而其在測試過程中，或多或少的會遇到一些基本問題，為了保證臺階高度測試任務的順利進行，測試時往往需要對臺階儀出現的常見故障進行快速處理。

探針掃描位置問題

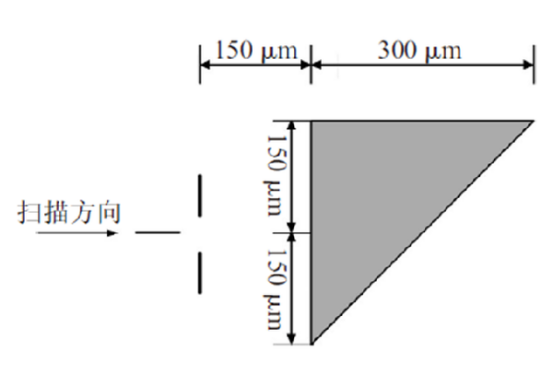

探針掃描位置偏移

臺階儀在使用過程中經常會出現實際掃描位置與設定位置不一致。可能導致測量位置錯誤。這種情況發生的原因一般有兩個：

第一，臺階儀使用過程中，由于誤操作，使得探針與被測樣品或其他東西發生碰撞，導致探針位置發生偏離；

第二，探針更換后，未對探針位置進行校正。

解決方法為使用校正樣塊進行位置校正，通過掃描十字圖形判斷偏移量，并在軟件中修正。

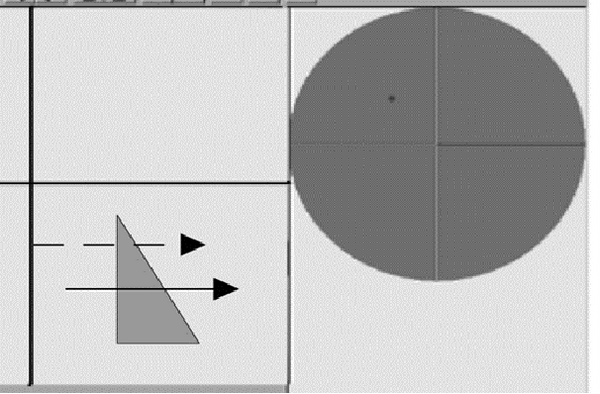

探針位置校正

探針針尖沾污問題

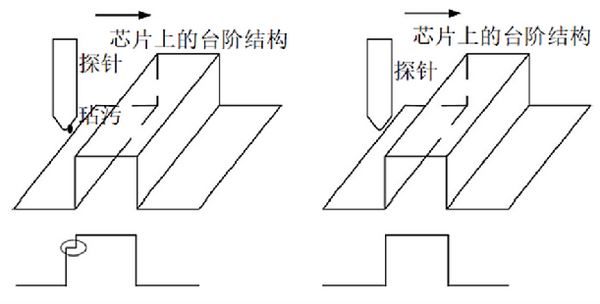

探針沾污影響

臺階儀在使用過程中，如果探針沾污，在實際工作中就會出現掃描圖形與實際臺階形狀不符，易導致結構誤判。

常見原因是測量軟質材料（如光刻膠）后，探針附著殘留物。清潔方法包括：用無水乙醇棉簽輕拭針尖，或使用專用清潔樣板配合儀器清潔程序。清潔后需用校正樣塊檢查針尖狀態。

測力問題

表現為探針不下落或落針過慢，通常因探針受力過大觸發保護機制。多由探針碰撞引起。解決方法：首先確保探針處于自由狀態，再按儀器型號調整測力。需注意測力為毫克級，應微量多次調整，避免損壞裝置。

4

臺階儀的應用

flexfilm

臺階儀在多個領域具有重要用途：

建筑測量：通過臺階儀測量建筑物的垂直高度和水平位置，并用于建筑物的設計和施工。

地形測繪：利用臺階儀測量地形的高低起伏，并用于制作地形圖和地貌分析。

橋梁工程：對橋梁的臺階和梯步進行精確測量，以確保橋梁的結構安全和舒適性。

航空航天：在飛機和航天器的制造和維護中，使用臺階儀進行精確的高度和位置測量。

環境監測：利用臺階儀測量環境中的溫度、濕度、氣壓等參數，并進行數據分析。

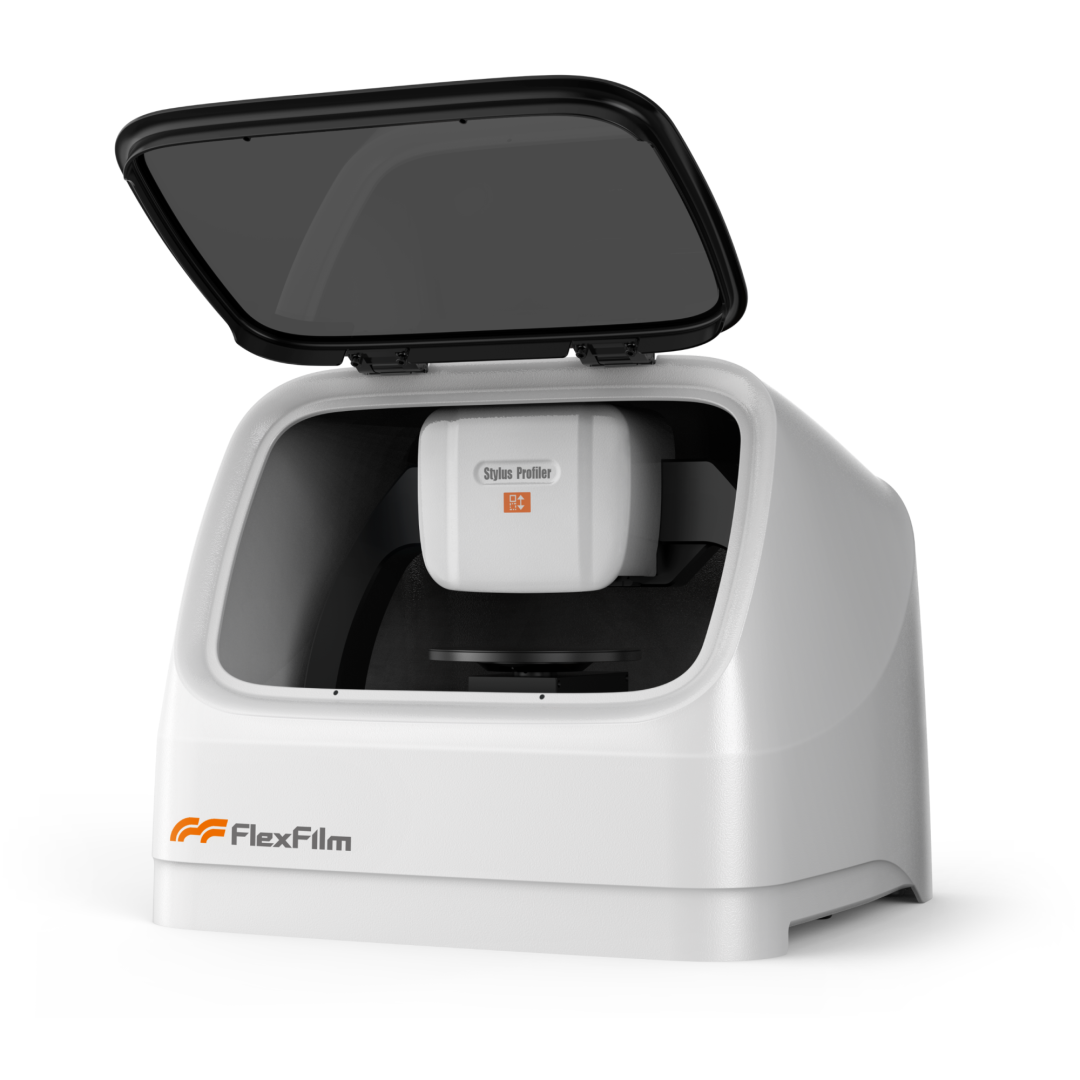

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《臺階儀的原理與應用指南》
