在電子設計領域，A/D轉換器是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討ADCV08832這款低電壓、8位串行I/O CMOS A/D轉換器，它具備采樣/保持功能，在眾多應用場景中展現出了獨特的優勢。

文件下載：adcv08832.pdf

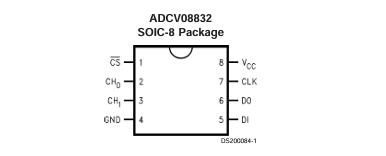

一、產品概述

ADCV08832是一款低電壓、8位逐次逼近型模擬 - 數字轉換器，采用3線串行接口。其串行I/O可與微控制器、PLD、微處理器、DSP或移位寄存器輕松連接，并且符合NSC MICROWIRE?串行數據交換標準。為了降低總功耗，該轉換器在不進行轉換時可進入低功耗模式。同時，它還具備采樣/保持功能，允許在實際A/D轉換期間正輸入的模擬電壓發生變化，模擬輸入可配置為單端、差分或偽差分模式。

二、產品特性

2.1 接口與電源優勢

• 3線串行數字?jǐn)?shù)據鏈路：僅需少量I/O引腳，簡化了電路設計，降低了硬件復雜度。
• 單電源供電：支持2.7V至5V的寬電壓范圍，適用于多種電源環境，提高了產品的通用性。

2.2 模擬輸入特性

• 模擬輸入跟蹤/保持功能：確保在轉換過程中準確捕獲模擬信號，提高轉換精度。
• 寬輸入電壓范圍：從GND到$V_{CC}$，可適應不同幅度的模擬信號輸入。
• 無需零位或滿量程調整：減少了調試工作量，提高了設計效率。

2.3 兼容性與替代優勢

• TTL/CMOS輸入/輸出兼容：方便與其他數字電路集成，降低了系統設計難度。
• 引腳兼容替代：可替代TLV0832和ADC0832，為現有設計升級提供了便利。

三、應用領域

ADCV08832的應用場景十分廣泛，包括但不限于以下幾個方面：

• 傳感器和波形數字化：能夠準確將傳感器采集的模擬信號轉換為數字信號，便于后續處理和分析。
• 過程控制監測：實時監測工業過程中的各種參數，為控制系統提供準確的數據支持。
• 噪聲環境下的遠程傳感：在復雜的噪聲環境中，依然能夠穩定工作，確保數據的準確性。
• 儀器儀表：為各類儀器提供高精度的模擬 - 數字轉換功能。
• 嵌入式系統：體積小、功耗低的特點使其非常適合嵌入式系統的應用。
• 低功耗電路：在對功耗要求較高的電路中，其低功耗模式能夠有效延長電池續航時間。

四、關鍵規格參數

五、電氣特性

5.1 靜態特性

在$V{CC}$ = 3.3V、$f{CLK}$ = 500 kHz、50%占空比的條件下，ADCV08832的靜態特性表現出色。例如，總未調整誤差典型值為±0.1 LSB，最大為±0.8 LSB；偏移誤差典型值為0.03 LSB，最大為±0.5 LSB等。這些參數確保了轉換器在靜態工作時的高精度和穩定性。

5.2 動態特性

在動態性能方面，當$V{CC}$ = 3.3V、$f{CLK}$ = 500 kHz、$T{A}$ = 25°C、$R{SOURCE}$ = 25 Ω、$f{IN}$ = 9.6 kHz、$V{IN}$ = 3.3 V${P - P}$、非相干2048樣本時，采樣率為$f{CLK}$/13 ksps，信噪比為49.5 dB，總諧波失真為 - 66 dB等。這些動態參數反映了轉換器在處理變化信號時的性能表現。

六、功能描述

6.1 多路復用器尋址

ADCV08832的設計采用了內置采樣 - 保持功能的比較器結構，可對差分模擬輸入進行逐次逼近轉換。其模擬輸入的多路復用器支持軟件配置單端或差分操作，輸入配置在轉換開始前的MUX尋址序列中進行分配，具有很高的靈活性。例如，一個通道在一次轉換中可作為單端、接地參考輸入，而在另一次轉換中可重新配置為差分通道的一部分。

6.2 數字接口

該轉換器的串行通信接口與控制處理器之間的通信十分便捷。通過拉低CS（芯片選擇）線啟動轉換，在時鐘上升沿將DI線上的數據時鐘輸入MUX地址移位寄存器，經過一系列操作完成轉換并將數據輸出。此外，DI和DO線可通過雙向處理器I/O位用一根線連接，進一步簡化了電路設計。

6.3 降低功耗

在3.3V供電時，當CS為邏輯低電平時，ADCV08832消耗約330 μA電流；當CS拉高時，設備進入低功耗模式。為了優化靜態功耗，數字輸入邏輯信號（CLK、CS、DI）的電平應與轉換器的電源相等，建議使用各種CMOS邏輯。

6.4 模擬輸入

• 抗共模干擾：在真正的差分輸入級中，雖然能對共模信號進行一定程度的抑制，但由于采樣方式的原因，AC共模信號仍可能導致轉換誤差。例如，對于60 Hz的共模信號，在轉換器以500 kHz運行時，要產生1/4 LSB誤差（5 mV），其峰值電壓需達到0.328V。
• 采樣與保持：內置的采樣 - 保持功能可在單端或偽差分模式下采樣輸入信號，確保信號的準確捕獲。
• 輸入運放與源電阻：驅動模擬輸入時，運放應在允許時間內穩定，建議使用低阻抗源（100Ω）或高速運放，如LM6142。同時，由于模擬輸入表現為13 pF電容與300Ω電阻串聯的形式，外部源電阻過大會影響輸入的穩定時間。
• 布局與接地：在電路板布局時，應采用模擬接地平面和單點接地技術，將GND引腳直接連接到接地平面，電源引腳通過陶瓷電容旁路到接地平面，所有模擬輸入直接參考單點接地。

6.5 可選調整

對于零誤差，A/D的偏移通常無需調整，但如果最小模擬輸入電壓值不是地電位，可通過偏置$V{IN}(-)$輸入來實現零偏移調整。零誤差可通過接地$V{IN}(-)$輸入并向$V_{IN}(+)$輸入施加小幅度正電壓來測量。

6.6 動態性能

在需要波形采樣和數字化的應用中，動態性能規格非常重要。相關參數包括采樣率、信噪比、總諧波失真、信號 - 噪聲和失真比、有效位數和無雜散動態范圍等。例如，采樣率決定了對信號的采樣速度，而信噪比則反映了信號與噪聲的相對大小。

七、物理與包裝信息

ADCV08832提供了詳細的物理尺寸信息，同時在包裝方面，有不同的選擇，如ADCV08832CIM采用MO8A封裝，95個單位裝在導軌中；ADCV08832CIMX采用SOIC (D)封裝，2500個單位裝在大卷帶和卷軸中。此外，還給出了包裝材料的詳細尺寸和相關參數，為產品的使用和安裝提供了便利。

八、總結與思考

ADCV08832憑借其低電壓、8位串行I/O、采樣/保持功能以及多種優秀特性，在眾多應用領域展現出了強大的競爭力。然而，在實際應用中，我們也需要根據具體的需求和場景，充分考慮其電氣特性、功能特點以及布局要求等因素，以確保系統的性能和穩定性。例如，在噪聲環境下使用時，如何更好地抑制共模干擾；在對功耗要求極高的場景中，如何進一步優化功耗等問題，都值得我們深入思考和探索。希望通過本文的介紹，能為電子工程師們?cè)谑褂肁DCV08832進行設計時提供一些有益的參考。
