在電子設計領域，模擬到數字的轉換是許多系統的核心功能。德州儀器（TI）的ADC08831和ADC08832是兩款性能出色的8位串行I/O CMOS A/D轉換器。今天，就讓我們深入了解這兩款轉換器的特點、應用及使用過程中的一些關鍵要點。

文件下載：adc08831.pdf

一、基本概述

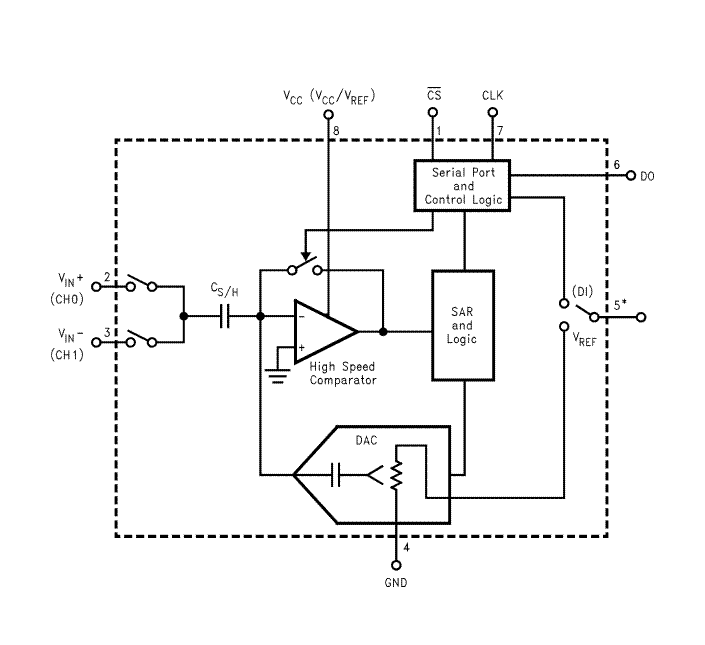

ADC08831和ADC08832是8位逐次逼近型A/D轉換器，具備3線串行接口和2通道可配置輸入多路復用器。它們支持與多種微控制器、可編程邏輯器件、微處理器、數字信號處理器或移位寄存器進行接口，并且其串行I/O符合MICROWIRE串行數據交換標準。

二、產品特性亮點

2.1 接口與引腳優勢

采用3線串行數字數據鏈路，僅需少量I/O引腳，這對于引腳資源緊張的設計來說非常友好，能有效簡化電路布局。同時，它與TTL/CMOS輸入/輸出兼容，方便與各種數字電路集成。

2.2 輸入功能特性

具有模擬輸入跟蹤/保持功能，允許在實際A/D轉換期間正輸入處的模擬電壓發生變化。此外，提供2通道輸入多路復用器選項，并帶有地址邏輯，模擬輸入電壓范圍從GND到VCC，且無需進行零或滿量程調整。

2.3 低功耗設計

為了最小化總功耗，當它們不進行轉換時，會自動進入低功耗模式。例如，ADC08831在5V電源下，當CS為邏輯低時，消耗約1.7 mA或8.5 mW；進入低功耗模式后，功耗典型值可降至3.0 mW。

2.4 兼容性與穩定性

是ADC0831/2的出色引腳兼容替代品，并且在溫度范圍內沒有丟失代碼，總未調整誤差為 ±1LSB，保證了轉換的準確性和穩定性。

三、電氣與動態特性

3.1 電氣特性

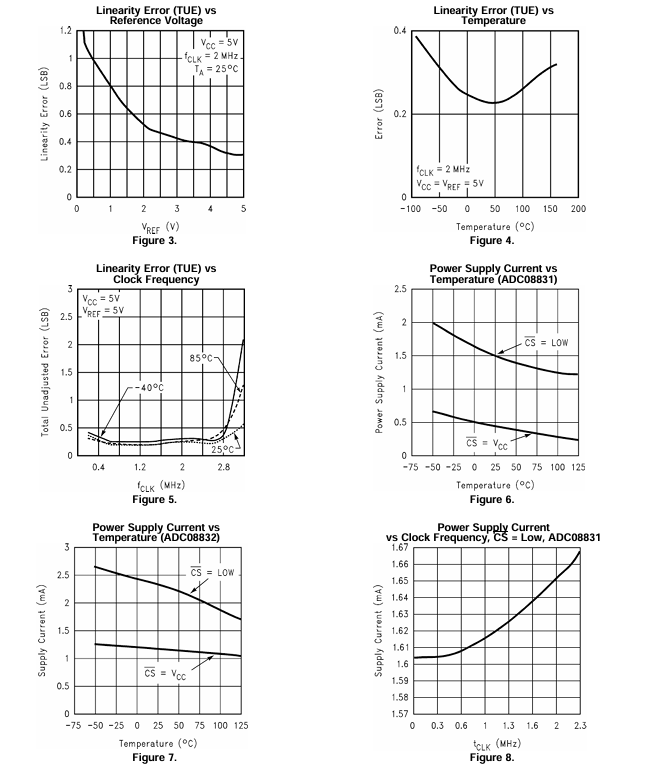

在 $V{CC}=V{REF}= +5 V{DC}$ ， $f{CLK}=2 MHz$ 的典型條件下，轉換器展現出了優秀的性能。如總未調整誤差（TUE）最大為 ±1LSB，偏移誤差為 ±0.2 LSB，差分非線性（DNL）和積分非線性（INL）均為 ±0.2 LSB 等。同時，不同邏輯狀態下的輸入輸出電壓和電流也有明確的規格，滿足了各種數字電路的連接需求。

3.2 動態特性

在動態性能方面，采樣率也是重要指標。ADC08831采樣率可達181 ksps，ADC08832為153 ksps。信號 - 噪聲比（SNR）典型值為48.5 dB，總諧波失真（THD）為 -59.5 dB，信號 - 噪聲和失真比（SINAD）為48.0 dB ，有效位數（ENOB）為7.7 Bits，無雜散動態范圍（SFDR）為62.5 dB等，這些指標確保了在處理動態信號時的準確性和可靠性。

四、應用場景廣泛

4.1 傳感器數字化

可以用于將各種傳感器的模擬輸出信號轉換為數字信號，如溫度傳感器、壓力傳感器等，實現傳感器數據的準確采集和處理。在設計一個遠程溫度傳感器時，ADC08831/2能夠將溫度傳感器輸出的模擬電壓轉換為數字信號，通過串行接口傳輸到控制器進行處理和顯示。

4.2 過程控制監測

在工業過程控制中，對各種物理量的實時監測至關重要。ADC08831/2可以對模擬信號進行快速、準確的轉換，為控制系統提供可靠的數據支持，確保生產過程的穩定運行。

4.3 噪聲環境下的遙感

由于其串行接口具有較高的抗噪聲能力，適合在噪聲環境下進行遙感應用。在一些工業現場或戶外環境中，能夠準確地采集和傳輸信號，減少噪聲對數據的干擾。

4.4 儀器儀表與嵌入式系統

在儀器儀表和嵌入式系統中，常常需要對模擬信號進行數字化處理。ADC08831/2的小封裝和低功耗特性使其成為這些應用的理想選擇，能夠有效降低系統的復雜度和功耗。

五、使用注意事項

5.1 電源與參考電壓

電源電壓范圍為4.5 V至6.0 V，在設計時需要確保電源的穩定性。參考電壓 $V{REF}$ 定義了模擬輸入的電壓范圍，在比率系統中， $V{REF}$ 引腳可連接到 $V_{CC}$ ；對于需要絕對精度的系統，則需要使用穩定的電壓源作為參考。同時，要注意參考輸入電阻，確保參考電壓源能夠驅動該電阻。

5.2 輸入信號處理

模擬輸入可以配置為單端、差分或偽差分模式。在處理輸入信號時，要考慮信號的噪聲和共模電壓。差分輸入可以有效降低共模輸入噪聲的影響，但要注意采樣時間間隔內共模電壓的變化可能會導致轉換誤差。當輸入信號源阻抗較高時，需要使用合適的緩沖電路或低通濾波器來處理信號。

5.3 功耗優化

為了優化靜態功耗，數字輸入邏輯信號（CLK、CS、DI）的電平應與轉換器的電源相等。在不進行轉換時，可以通過控制CS引腳使轉換器進入低功耗模式。對于ADC08831的參考引腳，可以采用低電壓外部參考或使用外部低導通電阻開關來降低靜態參考電流。

5.4 電路板布局

在進行電路板布局時，應使用模擬接地平面和單點接地技術。GND引腳應直接連接到接地平面，電源引腳應使用表面貼裝或陶瓷電容進行旁路，且引腳盡量短。同時，要將數字輸入輸出與參考和模擬電路進行屏蔽和隔離，避免干擾。

六、總結

ADC08831和ADC08832以其豐富的特性、出色的性能和廣泛的應用場景，成為電子工程師在模擬到數字轉換設計中的優秀選擇。在使用過程中，只要我們充分了解其特點和注意事項，合理進行電路設計和布局，就能充分發揮其優勢，為我們的電子系統帶來可靠的模擬信號數字化解決方案。 大家在實際應用中是否遇到過一些與這兩款轉換器相關的問題呢？歡迎在評論區分享交流。
