在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（Texas Instruments）的ADS2807，一款雙路、12位、50MHz采樣的高性能ADC，了解它的特性、應用以及設計要點。

文件下載：ads2807.pdf

一、ADS2807關鍵特性

1. 高性能指標

ADS2807具有高信噪比（SNR），在2Vp - p輸入時可達66dB，3Vp - p輸入時可達68dB。低功耗設計，僅720mW，同時支持內部或外部參考，低微分線性誤差（DLE）僅0.6LSB。其靈活的輸入范圍為2Vp - p至3Vp - p，采用TQFP - 64功率封裝。

2. 應用廣泛

適用于通信中頻處理、通信基站、測試設備、醫學成像、視頻數字化、CCD數字化等多個領域，展現了其強大的通用性和適應性。

二、工作原理與結構

1. 架構設計

ADS2807集成了兩個高速CMOS ADC和一個內部參考。ADC采用11級流水線架構，每一級將數據輸入到數字誤差校正邏輯中，確保在12位級別上具有出色的差分線性度和無漏碼特性。輸出數據在時鐘上升沿后有效，流水線架構導致數據延遲為6個時鐘周期。

2. 模擬輸入

模擬輸入由差分跟蹤保持電路組成，差分拓撲結構和緊密匹配的多晶硅電容在高采樣率和一些欠采樣應用中實現了高水平的交流性能。兩個輸入（IN、IN）需要使用通常在電源電壓中點（+VS / 2）的共模電壓進行外部偏置。

三、模擬輸入驅動設計

1. 驅動方式選擇

ADS2807的模擬輸入阻抗非常高，應通過設計用于通過感興趣的最高頻率的R - C網絡驅動，以防止輸入中的高頻噪聲影響無雜散動態范圍（SFDR）和信噪比（SNR）。它可以單端或差分驅動，差分操作具有信號擺幅小、接口電路余量多、偶次諧波最小化以及提高共模輸入抗噪性等優點；單端模式則適用于一些對電路復雜度要求較低的時域應用，但會導致失真性能下降。

2. 不同接口電路

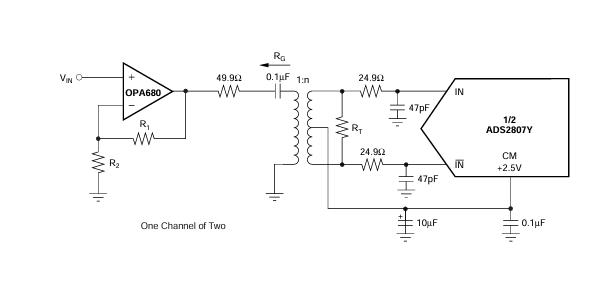

• 變壓器耦合：對于需要將單端信號轉換為差分信號以驅動ADS2807的應用，RF變壓器是一個不錯的選擇。它可以利用升壓變壓器進行信號放大，同時減少噪聲引入，提高失真性能。
• 交流耦合雙電源運放：在一些對動態范圍和互調失真要求較高的應用中，可采用交流耦合的方式，選擇合適的驅動放大器，如OPA642或OPA643，將單端信號轉換為差分信號并耦合到轉換器的差分輸入。
• 交流耦合單電源運放：當系統僅允許單電源操作時，可對上述接口電路進行修改。使用如OPA2681這樣的雙運放，利用ADS2807的CM輸出偏置驅動放大器的輸入，同時添加小串聯電阻和下拉電阻，以提高性能。
• 單端交流耦合雙電源接口：適用于對接口復雜度要求較低且對動態性能要求不高的應用，通過單個電阻為交流耦合提供偏置，同時可通過串聯電阻和并聯電容調整帶寬和優化性能。
• 直流耦合差分驅動：對于需要信號路徑包含直流的應用，可采用基于運算放大器的接口電路進行縮放和電平轉換，確保輸入信號與ADC的選定輸入范圍兼容。

四、參考操作與配置

1. 內部參考

內部參考由帶隙電壓參考、頂部和底部參考驅動器以及電阻參考梯組成。通過將SEL引腳連接到低電平或高電平，可以將ADS2807的模擬輸入擺幅設置為2Vp - p或3Vp - p的差分滿量程范圍。

2. 外部參考

為了獲得更多的設計靈活性，可以禁用內部參考并使用外部參考電壓。外部參考適用于對精度、溫度性能或轉換器滿量程范圍調整范圍要求較高的應用。在多通道應用中，使用公共外部參考可以提高轉換器之間滿量程范圍的匹配和漂移性能。

五、數字輸入輸出設計要點

1. 時鐘輸入

ADS2807的兩個通道由同一個時鐘的上升沿控制，時鐘抖動對高速、高分辨率ADC的SNR性能至關重要。在欠采樣應用中，應特別注意時鐘抖動，將時鐘輸入視為模擬輸入處理，確保時鐘信號具有低抖動、50%占空比和快速的上升和下降時間。

2. 過范圍指示

當模擬輸入電壓超過設定的滿量程范圍時，ADS2807的“OVR”引腳可用于監測這種超出范圍的情況。OVR輸出與對應采樣的模擬輸入電壓的數據輸出一起更新，因此與數字數據具有相同的流水線延遲。

3. 數據輸出

數字輸出可以通過將OE引腳設置為高電平來設置為高阻抗狀態，正常操作時OE引腳為低電平。數據輸出采用正直偏移二進制碼格式，建議數據線上的電容負載盡可能低（<15pF），必要時可使用外部緩沖器或鎖存器來最小化電容負載。

4. 數字輸出驅動電源

每個通道都有一個單獨的專用電源引腳VDRV，用于輸出邏輯驅動器。建議使用+3V邏輯電源，以降低輸出級的功耗并減少電源線上的電流毛刺，從而影響轉換器的交流性能。

六、接地與去耦設計

在高頻設計中，正確的接地、旁路、短走線長度以及使用電源和接地平面尤為重要。建議使用多層PCB板，將ADS2807視為模擬組件，盡可能使用模擬電源為其供電，將接地引腳直接連接到覆蓋轉換器下方PCB板區域的模擬接地平面。同時，要確保所有電源和參考引腳都有足夠的旁路電容，以降低高頻電流瞬變和噪聲的影響。

七、總結與思考

ADS2807作為一款高性能的12位ADC，憑借其出色的特性和靈活的設計選項，為電子工程師在各種應用中提供了強大的支持。在實際設計中，我們需要根據具體的應用需求，綜合考慮模擬輸入驅動、參考配置、數字輸入輸出以及接地去耦等方面的設計要點，以充分發揮ADS2807的性能優勢。同時，我們也應該不斷探索和優化設計方案，以應對不同應用場景下的挑戰。你在使用ADS2807或其他類似ADC時，遇到過哪些有趣的設計問題或解決方案呢？歡迎在評論區分享你的經驗和見解。
