在電子設計領域，模數轉換器（ADC）的性能直接影響著整個系統的精度和穩定性。今天，我們就來詳細探討一下德州儀器（TI）的ADS5273，一款8通道、12位、70MSPS的高性能ADC。

文件下載：ads5273.pdf

一、產品概述

ADS5273是一款采用CMOS技術的高性能ADC，具有8個通道，最高采樣率可達70MSPS，分辨率為12位。它集成了鎖相環（PLL），可將輸入的ADC采樣時鐘乘以12倍，生成高頻LVDS時鐘用于數據序列化和傳輸。該芯片提供內部參考，也可選擇使用外部參考，內部參考模式能實現最佳性能。此外，它還具有低功耗、高信噪比、序列化LVDS輸出等特點，適用于便攜式超聲系統、測試設備、軍事等領域。

二、關鍵特性

2.1 采樣與分辨率

• 最大采樣率為70MSPS，12位分辨率確保了高精度的數據轉換。
• 無失碼現象，保證了數據的完整性。

2.2 電源與參考

• 提供內部參考，也可使用外部參考。內部參考模式下，總功耗為1W；外部參考模式下，總功耗為937mW。
• 3.3V數字/模擬電源，適用于多種應用場景。

2.3 性能指標

• 在5MHz中頻下，信噪比（SNR）可達71dBFS，展現了出色的信號處理能力。
• 差分非線性（DNL）和積分非線性（INL）指標優秀，確保了數據的準確性。

2.4 輸出接口

• 序列化LVDS輸出，減少了接口線數量和封裝尺寸，降低了功耗和數字噪聲對模擬電路的影響。
• 集成幀和位模式，可選擇雙倍LVDS時鐘輸出電流，提供四種LVDS電流模式。

三、電氣特性

3.1 直流精度

• 無失碼測試，確保了所有可能的代碼（4096個）在全工作范圍內都存在。
• DNL在fIN = 5MHz時，范圍為 -0.99 至 +1.2 LSB；INL在fIN = 5MHz時，范圍為 -3.0 至 +3.0 LSB。
• 偏移誤差在 -0.75%FS 至 +0.75%FS 之間，偏移溫度系數為 +6 ppm/°C。

3.2 模擬輸入

• 差分輸入電容為4.0pF，輸入帶寬為300MHz，能夠處理高頻信號。
• 模擬輸入共模范圍為VCM ± 50mV，差分滿量程輸入電壓范圍在內部參考模式下為2.03Vpp，外部參考模式下為2.03x(REFT - REFB)。

3.3 數字?jǐn)?shù)據

• 數據格式為直偏移二進制，數據比特率為240 - 840Mbps。
• 串行接口的SCLK串行時鐘輸入頻率最高為20MHz。

四、工作原理

4.1 整體架構

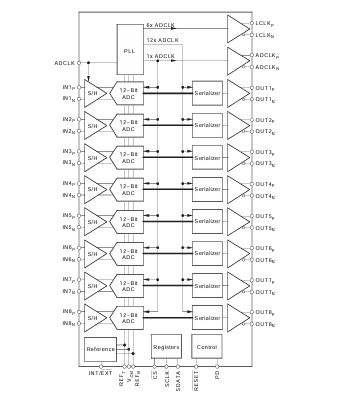

ADS5273由高性能采樣保持電路和12位ADC組成。輸入信號首先經過采樣保持電路，然后進行模數轉換。轉換后的12位數據通過序列化器轉換為串行數據流，并以LVDS格式輸出。

4.2 時鐘與序列化

• 八個通道使用單個ADCLK時鐘，通過時鐘樹網絡生成各個通道的采樣時鐘，確保了各通道的孔徑延遲和抖動一致。
• PLL將ADCLK時鐘乘以12倍，為序列化器提供高速時鐘，實現并行數據到串行數據的轉換。

4.3 參考電路

• 內部參考電壓通過單個內部參考電壓緩沖器實現八通道內的參考匹配，并在生產過程中進行微調，確保不同芯片間的參考電壓匹配。
• 通過ISET引腳的外部電阻設置內部偏置電流，推薦使用56.2kΩ電阻。

五、應用注意事項

5.1 模擬輸入驅動

• 輸入采用內部600Ω電阻偏置，支持交流耦合。建議在每個輸入引腳串聯一個大于20Ω的電阻。
• 選擇外部交流耦合電容時，需考慮最低工作頻率下的衰減。

5.2 參考電路設計

• 內部參考模式下，在參考引腳和去耦電容之間添加2Ω電阻。
• 外部參考模式下，需確保外部參考電壓的共模電壓與VCM相差在50mV以內。

5.3 時鐘設計

• 輸入ADCLK時鐘理想情況下應具有50%的占空比，內部PLL可生成50%占空比的內部時鐘。
• 時鐘樹網絡確保各通道的孔徑延遲和抖動一致，但同一芯片內八個ADC的孔徑瞬間可能存在±20ps (±3σ)的失配。

5.4 LVDS緩沖器

• LVDS緩沖器具有四種電流設置，默認電流為3.5mA，可提供約±350mV的差分壓降。
• 為減少反射影響，可在LVDS驅動器輸出端跨接100Ω終端電阻，并增加輸出電流以恢復輸出擺幅。

5.5 噪聲耦合問題

• 高速混合信號易受噪聲耦合影響，需注意隔離數字和模擬電源/地，減小電源/地的有效電感。
• 模擬和數字域明確劃分，使用不同的電源和地引腳，如AVDD/AVSS和LVDD/LVSS。

5.6 電源管理

• 可通過PD引腳將設備置于掉電模式，掉電模式下參考和時鐘電路以及所有通道均斷電，功耗降至100mW以下。
• 可通過編程寄存器選擇性地關閉單個通道。

5.7 復位操作

• 電源穩定后，需給設備提供一個有效的RESET脈沖，使所有內部寄存器復位至默認值。

5.8 PCB布局

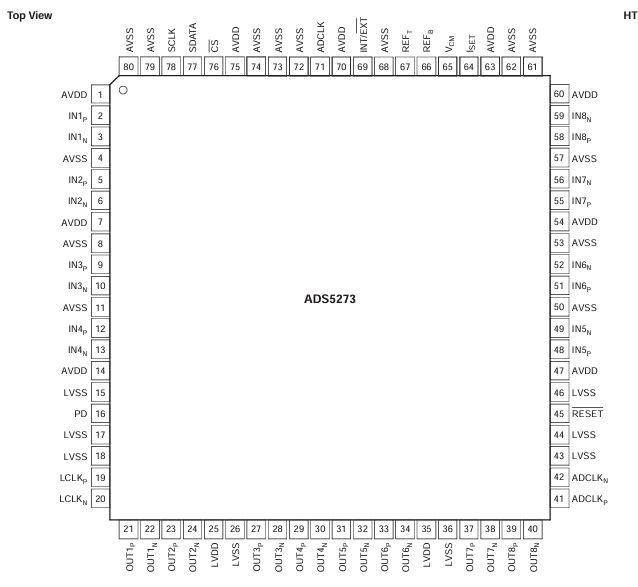

• 采用80引腳PowerPAD熱增強封裝，需參考相關技術文檔進行PCB設計，以充分利用其熱效率。

六、總結

ADS5273是一款功能強大、性能卓越的ADC，適用于對精度和速度要求較高的應用場景。在設計過程中，需要充分考慮其電氣特性、工作原理和應用注意事項，以確保系統的穩定性和可靠性。通過合理的電路設計和PCB布局，可以充分發揮ADS5273的優勢，為電子系統帶來出色的性能表現。

你在使用ADS5273或其他類似ADC時遇到過哪些問題？你是如何解決的？歡迎在評論區分享你的經驗和見解。
