在電子工程師的日常工作中，模擬到數字的轉換是一個至關重要的環節。今天，我們將深入探討德州儀器（TI）推出的ADS7886——一款12位、1-MSPS的微型逐次逼近寄存器（SAR）模數轉換器（ADC）。它以其卓越的性能和豐富的特性，在眾多應用場景中展現出強大的競爭力。

文件下載：ads7886.pdf

一、ADS7886特性概覽

1. 高性能參數

ADS7886具備12位分辨率，能提供高精度的模擬到數字轉換。其典型的AC性能表現出色，SINAD可達72.25 dB，THD低至 -84 dB，能夠有效減少信號失真，為系統提供高質量的數字輸出。在INL和DNL指標方面，ADS7886也有著優異的表現，INL最大為±1.25 LSB（典型值±0.65 LSB），DNL最大為±1 LSB（典型值 +0.4 / –0.65 LSB），確保了轉換的線性度。

2. 寬電源范圍與低功耗

該器件的電源范圍為2.35 V至5.25 V，這種寬電源范圍使得它在不同的電源環境下都能穩定工作。同時，其低功耗特性也十分突出，在1 MSPS的采樣率下，3 - V $V{DD}$ 時典型功耗為3.9 mW，5 - V $V{DD}$ 時為7.5 mW，非常適合電池供電的應用場景。此外，它還具備掉電功能，在較低轉換速度下可進一步節省功耗。

3. 靈活的數字輸入與接口

ADS7886的數字輸入高電平不受器件 $V_{DD}$ 的限制，當器件電源為2.35 V時，數字輸入最高可達5.25 V。這一特性在處理來自不同電源電平電路的數字信號時非常有用，同時也放寬了上電順序的限制。其20 - MHz的串行接口具有零延遲特性，通過CS和SCLK信號控制，方便與微處理器和DSP進行無膠連接。

二、應用領域廣泛

ADS7886的高性能和低功耗特性使其在多個領域都有廣泛的應用。在無線通信中，可作為基帶轉換器使用；在數字驅動器中，能用于電機電流和總線電壓的傳感；在光網絡（如DWDM、基于MEMS的交換）以及光學傳感器等領域也能發揮重要作用。此外，它在電池供電系統和醫療儀器等對功耗和精度要求較高的應用中也表現出色。

三、詳細技術規格分析

1. 絕對最大額定值與ESD評級

了解器件的絕對最大額定值對于確保其安全可靠運行至關重要。ADS7886的絕對最大額定值涵蓋了輸入電壓、電源電壓、功耗等多個方面。例如，數字輸入電壓相對于GND的范圍為 -0.3 V至7 V，超過這些額定值可能會對器件造成永久性損壞。在ESD評級方面，其人體模型（HBM）為 +3000 V，帶電設備模型（CDM）為 +1000 V，這表明它具有一定的靜電防護能力，但在實際使用中仍需注意靜電放電的影響。

2. 推薦工作條件與熱信息

推薦工作條件規定了器件正常工作的溫度和電壓范圍。ADS7886的工作溫度范圍為 -40°C至125°C，電源電壓范圍為2.35 V至5.25 V。熱信息方面，不同封裝（如SOT - 23和SC70）的熱阻參數有所不同，這對于散熱設計和系統穩定性至關重要。例如，SOT - 23封裝的結到環境熱阻（RθJA）為113.4 °C/W，在設計時需要根據實際情況進行散熱考慮。

3. 電氣特性與時序要求

電氣特性詳細描述了ADS7886在各種參數下的性能表現。例如，模擬輸入的全量程輸入電壓跨度為0至 $V{DD}$，輸入電容為21 pF，輸入泄漏電流在 $T{A}$ = 125°C時最大為40 nA。在系統性能方面，分辨率為12位，無失碼情況。時序要求則規定了轉換時間、采集時間、脈沖持續時間等參數，這些參數對于確保器件與其他電路的協同工作至關重要。例如，轉換時間在20 - MHz SCLK下為760至800 ns，了解這些時序參數有助于我們合理設計系統的時鐘和控制信號。

四、功能模式與工作原理

1. 正常操作模式

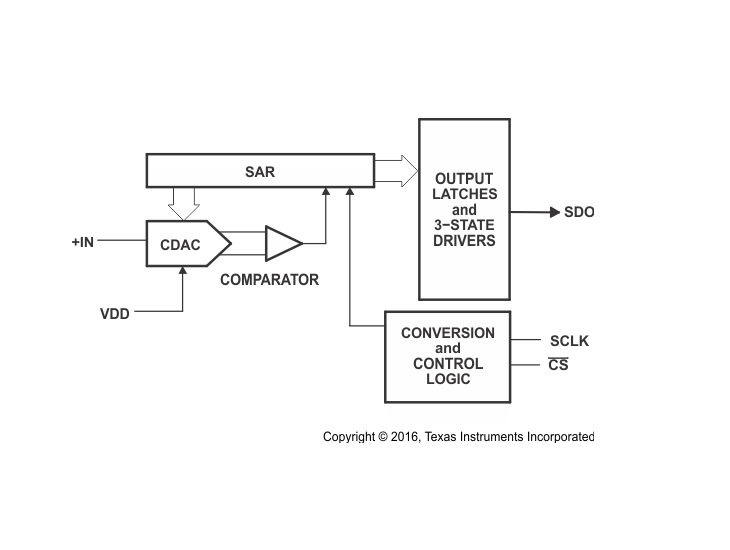

在正常操作模式下，ADS7886的工作流程清晰明確。當 $\overline{CS}$ 信號的下降沿到來時，輸入信號被采樣，轉換過程啟動。在轉換過程中，器件輸出數據，數據字包含4個前導零，隨后是12位數據，采用MSB優先格式。在SCLK的第16個下降沿，轉換結束，SDO進入三態。轉換結束后，器件進入采集階段。需要注意的是，在SDO進入三態后，要等待安靜時間（$t_{q}$）結束后才能開始下一次轉換，否則可能會影響數據的有效性。

2. 掉電模式

當 $\overline{CS}$ 在第2個SCLK下降沿之后到第10個SCLK下降沿之前變?yōu)楦唠娖綍r(shí)，器件進入掉電模式，正在進行的轉換停止，SDO進入三態。要使器件退出掉電模式，需要一個 $\overline{CS}$ 為低電平且持續超過10個SCLK下降沿的虛擬周期。掉電模式下，器件的功耗大幅降低，適合在不需要頻繁轉換的場景中使用。

五、應用設計實例

1. 單電源數據采集電路設計

以單電源數字采集（DAQ）電路為例，我們的設計目標是基于ADS7886設計一個SNR大于72.5 dB、THD小于 -84 dB的電路，適用于2 kHz至100 kHz的輸入頻率，吞吐量為1 MSPS。在設計過程中，輸入驅動放大器的選擇至關重要。為了在ADC的采集時間內使輸入信號穩定，運算放大器需要具有高帶寬；同時，為了將系統總噪聲控制在ADC輸入?yún)⒖荚肼暤?0%以下，運算放大器還需要具有低噪聲特性。在這個應用中，我們選擇了OPA365，它具有50 MHz的高帶寬和4.5 nV/√Hz的低噪聲。

2. 參考電壓設計

ADS7886的參考電壓由內部電源電壓提供，因此電源需要由低阻抗源驅動，并進行接地去耦。為了滿足這一要求，我們可以選擇超低噪聲、快速瞬態響應的低壓差電壓調節器TPS73201來驅動電源引腳，也可以使用類似REF3030的低阻抗電壓參考源。

六、設計建議與注意事項

1. 電源供應

為了確保ADS7886的穩定運行，電源供應必須采用低阻抗源，并進行有效的接地去耦。建議使用1 - μF的陶瓷去耦電容對 $V{DD}$ 進行去耦，同時要保證 $V{DD}$ 供應大于或等于最大輸入信號，以避免編碼飽和。

2. 布局設計

在布局設計方面，我們需要遵循一些關鍵原則。首先，要在器件下方使用接地平面，并將PCB劃分為模擬和數字區域，避免數字線路與模擬信號路徑交叉。其次，電源源必須干凈且經過良好的旁路處理，在靠近電源引腳（$V{DD}$）處使用1 - μF的陶瓷旁路電容。此外，要避免在 $V{DD}$ 和旁路電容之間放置過孔，將接地引腳通過短而低阻抗的路徑連接到接地平面，并將飛輪RC濾波器放置在靠近器件的位置。

七、總結

ADS7886作為一款高性能的12位ADC，憑借其高精度、低功耗、寬電源范圍和靈活的接口等特性，在眾多應用領域展現出了強大的優勢。通過深入了解其技術規格、功能模式和應用設計方法，我們能夠更好地發揮其性能，為電子系統的設計提供有力支持。在實際應用中，我們還需要根據具體的需求和場景，合理選擇外圍電路和布局方案，以確保系統的穩定性和可靠性。大家在使用ADS7886的過程中，有沒有遇到過什么特別的問題或者有什么獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
