在工業自動化、汽車電子、軌道交通等領域，CAN 總線憑借其高可靠性、實時性和多主站通信特性，成為設備互聯的核心協議。但傳統 CAN 總線的線性拓?fù)?、通信距離受限、多速率網絡難兼容等痛點，制約了復雜系統的組網靈活性與穩定性。CAN 集線器作為 CAN 總線網絡的 “中樞神經”，通過拓?fù)渲貥?gòu)、信號再生、網絡隔離等核心能力，為解決上述難題提供了關鍵方案。其中，三格電子推出的六通道 CAN 集線器（SG-CanHub-600）與七通道 CAN 集線器（MS-HUB-C），以工業級設計和差異化功能，成為不同場景下 CAN 網絡搭建的優選設備。

一、CAN 集線器的核心作用

CAN 集線器并非簡單的信號分線器，其核心價值在于對 CAN 總線網絡的優化與增強，主要體現在五大維度：

拓?fù)渲貥?gòu)，規避總線癱瘓風險

傳統 CAN 總線采用線性總線拓?fù)洌坏┠骋还?jié)點短路或線纜斷裂，整個總線將陷入癱瘓。CAN 集線器支持星形或樹形拓?fù)洌瑢⒍鄠€ CAN 子網通過集線器的獨立通道連接，實現子網間的物理隔離。即便某一子網出現故障，僅會影響該通道設備，其余子網可保持正常通信，大幅提升了網絡的抗故障能力。

信號再生，突破通信距離限制

CAN 總線的通信距離與傳輸速率呈反比，500Kbps 速率下理論傳輸距離僅 500 米，難以滿足跨廠區、長距離監測場景的需求。CAN 集線器具備信號再生功能，可對衰減的 CAN 信號進行放大與整形，在 500Kbps 速率下，單路通信距離可延長至 1000 米，多級級聯后還能進一步拓展傳輸范圍，實現遠距離設備的穩定互聯。

多速率適配，實現異構網絡互通

復雜系統中，傳感器、執行器、控制器往往采用不同的 CAN 通信速率（如 125Kbps、250Kbps、500Kbps），傳統總線無法直接實現數據互通。CAN 集線器可對各通道波特率進行獨立配置，打通不同速率子網間的通信壁壘，讓低速傳感器數據能被高速控制器識別，實現全系統數據的統一調度。

智能濾波，降低總線負載

當 CAN 總線節點增多時，大量冗余報文會導致總線負載過高，引發通信延遲或丟包。CAN 集線器的 ID 過濾與路由功能，可按預設規則篩選有效報文，僅轉發符合條件的數據，同時支持自定義轉發路徑（如指定某通道數據僅傳輸至目標子網），大幅減少無效數據傳輸，保障關鍵指令的實時性。

電氣隔離，提升抗干擾能力

工業現場的電磁干擾、浪涌電壓易擊穿 CAN 接口，導致設備損壞或通信中斷。CAN 集線器的光電隔離與防雷浪涌設計，可阻斷節點間的電氣干擾，同時抵御雷擊和靜電沖擊，為 CAN 網絡筑牢防護屏障。

二、三格電子六通道 CAN 集線器（SG-CanHub-600）：智能組網的工業級利器

SG-CanHub-600 是一款集中繼、路由、濾波于一體的智能 CAN 集線器，專為復雜工業場景設計，其功能特性精準匹配多子網互聯與遠距離通信需求。

六路獨立通道，靈活適配多速率網絡

設備配備六路獨立 CAN-Bus 接口，每路波特率可在 5Kbps~500Kbps 范圍內獨立配置，支持 CAN2.0A/B 協議，能同時連接低速傳感器子網、中速執行器子網和高速控制器子網，實現異構網絡的無縫互通。例如在汽車生產線中，可將 125Kbps 的車身傳感器網絡、250Kbps 的底盤執行器網絡和 500Kbps 的中控網絡通過集線器連接，完成全產線數據的統一采集與控制。

智能濾波與路由，優化總線負載

依托 32 位高速 ARM 處理器，SG-CanHub-600 支持標準幀 / 擴展幀的 ID 范圍過濾，可屏蔽無效報文，同時支持自定義轉發規則，實現子網間的分區管理。其 2000fps 的數據吞吐量和 48K 內部緩沖區，能輕松應對突發數據洪流，確保無丟包傳輸。在風電場監控場景中，通過過濾非必要的傳感器報文，可將總線負載降低 40% 以上，保障風機控制指令的實時響應。

工業級防護，適配嚴苛環境

設備電源接口具備防反接和過壓保護，CAN 接口集成數字隔離與 600W 浪涌防護，可抵御工業現場的電磁干擾與雷擊風險；工作溫度覆蓋 - 40℃~60℃，存儲溫度達 - 40℃~80℃，能穩定運行于高溫車間、戶外控制柜等惡劣環境。此外，設備支持撥碼開關和軟件雙模式配置，現場可通過撥碼快速設置統一波特率，也可通過軟件實現精細化參數調校，8 路 LED 指示燈則能實時反饋通道狀態，便于故障快速定位。

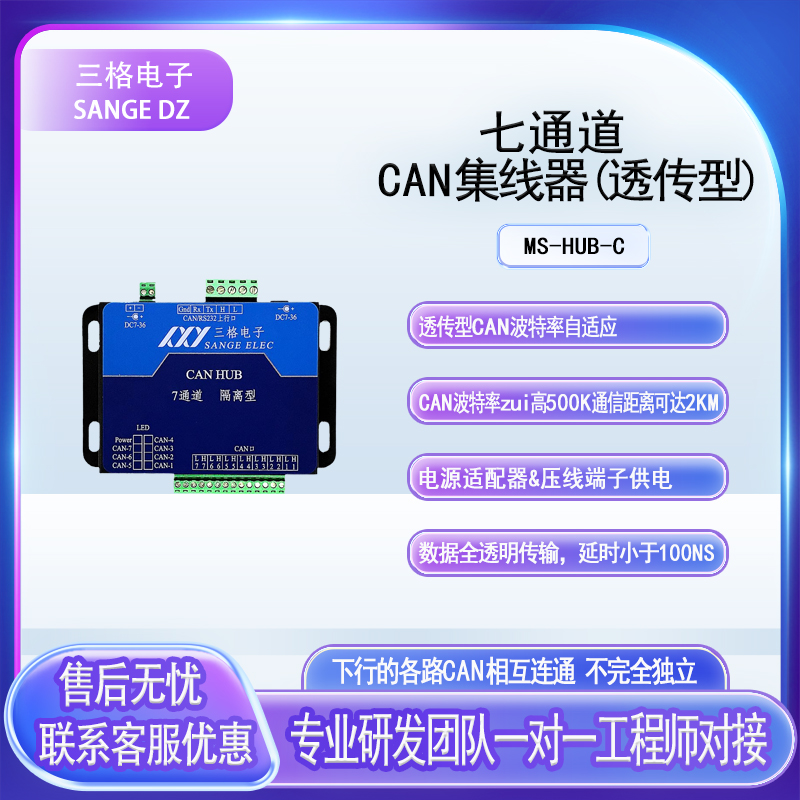

三、三格電子七通道 CAN 集線器（MS-HUB-C）：透傳擴展的高可靠選擇

MS-HUB-C 作為透傳型 CAN 集線器，以 “一主多從” 的擴展架構和強防護設計，適配分布式節點采集與遠程監控場景。

一主多從架構，實現子網快速擴展

設備通過 1 路 CAN 主口和 1 路 RS-232 主口，可擴展出 7 路 CAN 從口，單從口支持 32 個節點接入，總接入節點數可達 224 個，滿足大規模分布式設備的組網需求。其自動流控技術能智能偵測 CAN 信號流向，實現數據全透明傳輸，延時低于 100ns，且支持 500Kbps 的 CAN 最高速率和 115200bps 的 RS-232 速率，適配多協議設備的混合組網。

強悍防護，保障通信安全

每路 CAN 接口均配備 600W TVS 防雷保護和 15KV 靜電防護，主從接口間實現 1KV 電氣隔離，可有效抵御戶外場景的雷擊浪涌和工業環境的電磁干擾；7~36V 寬壓供電設計，能適應現場電源波動，進一步提升設備可靠性。在石化管線監測場景中，其 - 40℃~60℃的工作溫度范圍和高防護等級，可保障數十公里范圍內傳感器數據的穩定傳輸。

小巧便攜，易部署易維護

設備外形尺寸僅 127mm×80mm×28mm，支持導軌安裝，可直接嵌入小型控制柜；CAN 接口內置 120Ω 終端電阻，無需額外接線即可適配總線型組網，極大降低了現場部署難度。在軌道交通車廂組網中，通過 7 路從口連接各車廂設備，可實現車頭中控與車廂終端的高效互聯，且故障節點不會影響整體網絡，運維成本大幅降低。

四、典型應用場景：兩款設備的差異化落地

三格電子的 CAN 集線器已廣泛應用于多行業，其功能差異可精準匹配不同場景需求：

智能工廠多子網互聯

某汽車零部件工廠采用 SG-CanHub-600，將沖壓車間的 500Kbps 控制器子網、焊接車間的 250Kbps 機器人子網和裝配車間的 125Kbps 傳感器子網連接，通過 ID 過濾和路由功能實現數據分區傳輸，總線故障率從每月 5 次降至零，生產協同效率提升 30%。

戶外管線分布式監測

某輸油管道項目部署 MS-HUB-C，通過 7 路 CAN 從口連接沿線壓力、溫度傳感器，主口將數據匯總至遠端監控中心，其防雷和寬溫設計保障了野外惡劣環境下的通信連續性，數據傳輸距離突破 2000 米，實現了管線狀態的全天候監測。

CAN 集線器是 CAN 總線網絡從 “基礎互聯” 向 “高效可靠互聯” 升級的核心設備，其拓?fù)鋬?yōu)化、信號再生、多速率適配等能力，為復雜系統組網提供了關鍵支撐。三格電子的六通道 CAN 集線器以智能路由和高吞吐，適配多速率異構網絡；七通道 CAN 集線器以透傳擴展和強防護，滿足分布式節點采集需求，二者共同為工業自動化、汽車電子等領域的 CAN 網絡搭建了靈活、可靠的解決方案，助力企業實現通信系統的降本增效與穩定運行。
