在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們來深入探討德州儀器（Texas Instruments）的ADS8341，一款16位、4通道串行輸出采樣模數轉換器，看看它有哪些特性、如何工作以及在實際應用中需要注意的要點。

文件下載：ads8341.pdf

一、特性與概述

1. 基本特性

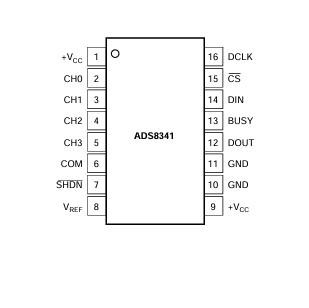

ADS8341具有諸多令人矚目的特性。它與ADS7841引腳兼容，支持2.7V至5V的單電源供電，擁有4通道單端或2通道差分輸入，轉換速率高達100kHz，SINAD（信納比）可達86dB，采用串行接口和SSOP - 16封裝。

2. 低功耗與高性能

在100kHz吞吐量和+5V電源下，典型功耗僅為8mW。它還具備關機模式，可將功耗降低至15μW以下。其低功耗、高速以及片上多路復用器的特性，使其非常適合電池供電系統，如個人數字助理、便攜式多通道數據記錄器和測量設備等。同時，串行接口為遠程數據采集提供了低成本的隔離方案。

二、應用領域

ADS8341的應用領域廣泛，涵蓋了數據采集、測試與測量、工業過程控制、個人數字助理以及電池供電系統等多個方面。在這些應用中，它能夠憑借自身的高性能和低功耗特性，為系統提供準確可靠的模數轉換功能。

三、電氣特性

1. 絕對最大額定值

在使用ADS8341時，必須了解其絕對最大額定值。例如，+Vcc到GND的電壓范圍為 - 0.3V至+6V，模擬輸入到GND為 - 0.3V至+Vcc + 0.3V，數字輸入到GND為 - 0.3V至+6V，功率耗散最大為250mW，最大結溫為150°C等。超過這些額定值可能會對器件造成永久性損壞。

2. 電氣參數

在不同的電源電壓（如+5V和+2.7V）下，ADS8341的各項電氣參數表現不同。以+5V電源為例，分辨率為16位，系統性能方面，無丟失碼為14位，積分線性誤差為±8LSB等。這些參數對于評估器件在特定應用中的性能至關重要。

四、工作原理

1. 輸入電流與轉換

ADS8341是一款經典的逐次逼近寄存器（SAR）A/D轉換器，基于電容重新分配架構，本身包含采樣保持功能。其輸入電流取決于轉換速率，在采樣期間，源必須對內部采樣電容（典型值為25pF）進行充電，充電完成后不再有輸入電流。

2. 參考電壓與輸入范圍

該器件需要外部參考和外部時鐘，外部參考電壓范圍為500mV至+Vcc，參考電壓直接設定了轉換器的輸入范圍。例如，在單端模式下，1.25V參考電壓且COM引腳接地時，所選輸入通道可對0V至1.25V的信號進行正確數字化。

3. 模擬輸入配置

模擬輸入通過四通道多路復用器提供，可參考COM引腳電壓（通常為地）或使用兩個輸入通道進行差分輸入，具體配置可通過數字接口選擇。

五、數字接口

1. 通信周期

ADS8341的數字接口與微控制器或數字信號處理器之間的每次通信由八個時鐘周期組成，一次完整的轉換需要三次串行通信，共24個時鐘周期。

2. 控制字節

第一個八個周期用于通過DIN引腳提供控制字節，控制字節中的各個位控制著多路復用器的輸入模式、通道選擇以及電源模式等。例如，S位為起始位，A2 - A0位選擇輸入通道，SGL/DIF位控制單端或差分模式，PD1 - PD0位選擇電源模式。

3. 時鐘模式

ADS8341可使用外部串行時鐘或內部時鐘進行逐次逼近轉換。在內部時鐘模式下，器件內部生成轉換時鐘，減輕了微處理器的負擔。切換時鐘模式時，需要額外的轉換周期。

六、功耗與噪聲

1. 功耗模式

ADS8341有全功率、自動掉電和關機三種功耗模式。在不同的工作條件下，這些模式的功耗表現不同。例如，在全速和24時鐘/轉換的情況下，全功率模式和自動掉電模式的差異較?。坏?dāng)降低轉換頻率時，自動掉電模式可顯著降低功耗。

2. 噪聲特性

ADS8341本身的本底噪聲極低，遠低于同類競爭產品。通過對數字代碼進行平均處理，可以補償A/D轉換器的噪聲，對于直流附近頻率的輸入信號，平均轉換結果可將過渡噪聲降低$1/ \sqrt{n}$（n為平均次數）；對于交流信號，可使用數字濾波器進行低通濾波和抽取，每抽取2倍，信噪比可提高3dB。

七、布局注意事項

為了使ADS8341達到最佳性能，在物理布局時需要格外注意。由于基本SAR架構對電源、參考、接地連接和數字輸入上的毛刺或突然變化敏感，因此電源應干凈且經過良好的旁路處理，參考電壓也需要進行類似的旁路處理，GND引腳應連接到干凈的接地點，理想情況下應使用專門的模擬接地平面。

八、總結

ADS8341作為一款高性能的16位4通道串行輸出采樣模數轉換器，憑借其低功耗、高速、高分辨率以及靈活的輸入配置等特性，在多個應用領域具有廣泛的應用前景。但在實際使用中，我們需要充分了解其電氣特性、工作原理和布局要求，以確保其性能的充分發揮。各位工程師在設計過程中，不妨結合具體應用場景，深入挖掘ADS8341的潛力，你是否在實際項目中使用過類似的ADC呢？遇到過哪些問題又有怎樣的解決經驗?zāi)兀繗g迎在評論區分享交流。
