美信推出24位、4通道、同時采樣的Σ-Δ模數轉換器(ADC)

MAX11040是24位、4通道、同時采樣的Σ-Δ模數轉換器(ADC)。內置的級聯特性可同步最多8個器件，實現32個通道的同時采樣。MAX11040的串行接口可通過單個命令讀取所有級聯器件的數據。四個調制器同時轉換每路全差分模擬輸入，數據輸出速率可在0.25ksps至64ksps范圍內設置。器件在16ksps時的SNR為106dB，1ksps時SNR為117dB。MAX11040工作在+3V單電源。采用內部基準時，差分模擬輸入范圍為±2.2V，也可使用外部基準。每個輸入通道具有±6V的過壓保護能力。器件的時鐘可采用內部晶振或外部時鐘源。

MAX11040具有SPI?、QSPI?、MICROWIRE?和DSP兼容的4線串行接口。片內接口邏輯允許單個串行接口(加一個片選信號)控制最多8個級聯器件或32路同時采樣的模擬輸入通道。

MAX11040理想用于電源管理系統。每個通道包括一個可調節的采樣相位，能夠?qū)斎胪ǖ郎系耐獠糠謮浩鳌⒆儔浩骰?a href="http://www.brongaenegriffin.com/tags/濾波器/" target="_blank">濾波器造成的相位偏移進行內部補償。輸出數據速率可調，分辨率為0.065% (等于或低于16ksps時)，以跟蹤周期輸入的頻率變化。低電平有效的SYNC輸入允許對帶遠端時鐘源的多個器件的轉換時序進行周期性校正。

MAX11040采用38引腳TSSOP封裝，工作在-40°C至+105°C工業級溫度范圍。

關鍵特性

四路全差分同時采樣通道

級聯后可同時采樣多達32路通道

16ksps時SNR為106dB

1ksps時SNR為117dB

在1000:1動態范圍內誤差為0.25%，用時16.7ms

±2.2V滿量程輸入范圍

±6V過壓保護輸入

內部晶體振蕩器

2.5V、50ppm/°C內部基準或外部基準

可編程的輸出數據速率

0.25ksps至64ksps范圍
0.065%分辨率

可編程的采樣相位

0至333μs延時，步長1.33μs

SPI/QSPI/MICROWIRE/DSP兼容的4線串口

級聯的接口允許采用單個低電平有效的CS信號控制多達8個器件

3.0V至3.6V模擬電源電壓

2.7V至V_AVDD數字電源電壓

38引腳TSSOP封裝

應用/使用

工業數據采集系統

醫療儀表

多相電源系統

電力保護繼電設備

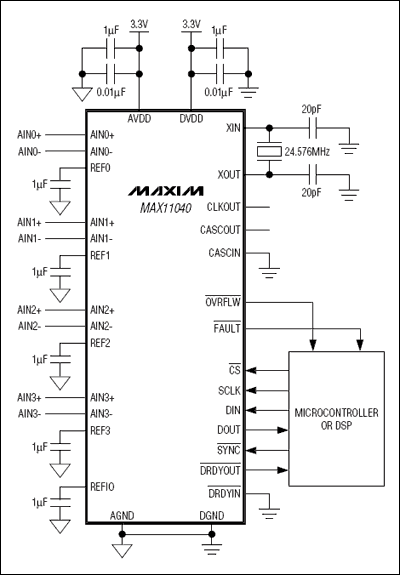

MAX11040：典型工作電路
典型工作電路
