產品介紹

GT4642是一款為簡化差分信號布局而設計的三刀雙擲（Triple-Pole Double-Throw,TPDT）高速模擬開關。該芯片專為兩個MIPI器件之間的切換進行了優化，如相機或液晶顯示器以及板上多媒體應用處理器。

GT4642具有出色的高速信號傳輸性能。該器件的低電容設計是其高速傳輸?shù)暮诵膬?yōu)勢，其典型導通電容僅為7.0pF，這一特性使其可輕松切換頻率超500MHz的信號。在交流電氣特性方面，其-3dB帶寬典型值可達2GHz，如此寬的帶寬能充分滿足移動行業處理器接口的要求。同時，出色的通道間抗串擾能力可以最大程度地減小干擾，實現MIPI規范所描述的高速差分信號和單端信號傳輸。

GT4642具有穩定的靜態特性，其導通電阻（Ron）僅為4Ω，處于同類型MIPI開關的優秀水平。低導通電阻能顯著降低信號在切換通道中的能量損耗，減少因電阻過大導致的信號幅度降低、傳輸延遲等問題，同時有助于維持信號的完整性，讓差分信號在長距離板級傳輸后仍能保持穩定的參數，適配移動設備內部緊湊布線環境下的信號傳輸需求。

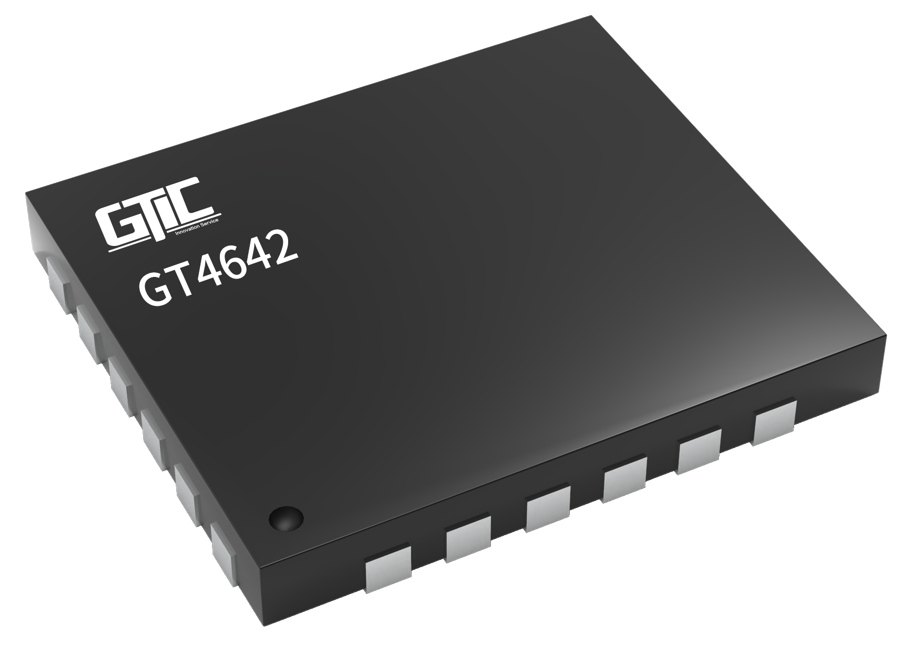

GT4642采用QFN3.4×2.5-24L和QFN3×3-24L封裝，工作溫度范圍為-40℃~+85℃。

功能特性

電源電壓：2.3V ~ 4.5 V

-3 dB帶寬：2G Hz

關斷隔離度：-42 dB @ 100 MHz

串擾抑制：-50 dB @ 100 MHz

低導通電阻：

?高速模式：4 Ω（VCC= 2.65 V）

?低速模式：7 Ω（VCC= 2.65 V）

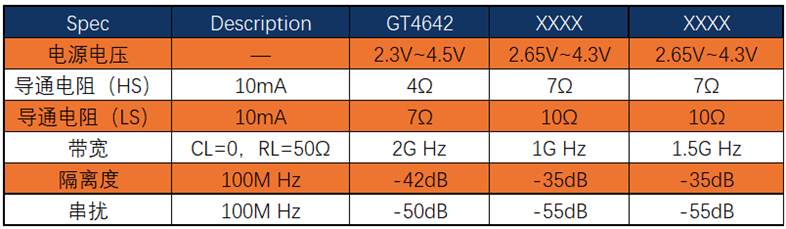

產品優勢

GT4642在高速模式下具極低導通電阻：4Ω

帶寬達2G，充分滿足MIPI協議信號。

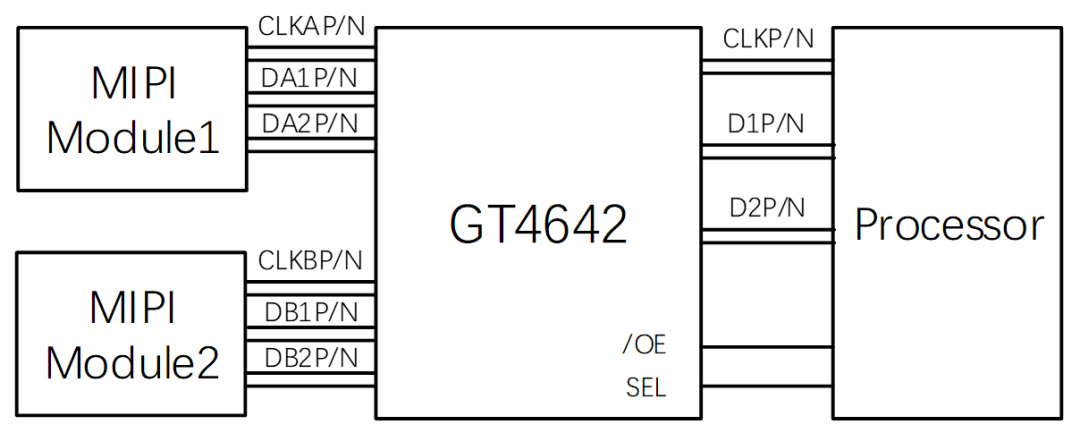

典型應用

MIPI差分信號切換拓展
