引言

在數字IC/FPGA設計的過程中，對PPA的優化是無處不在的，也是芯片設計工程師的使命所在。此節主要將介紹performance性能的優化，如何對時序路徑進行優化，提高工作時鐘頻率。

好的優化就應該是在代碼書寫之前或書寫時進行考慮,設計完成再進行優化,只能是修改代碼。即便如此，修改代碼優化設計速度也是值得提倡的。本文討論了如何減少關鍵路徑延時、邏輯復制、插入寄存器增加流水、寄存器平衡、使用并行結構以及消除代碼中的優先級等優化設計速度的方法。

一. 組合邏輯中插入寄存器（Pipeline） + 重定時（retiming）

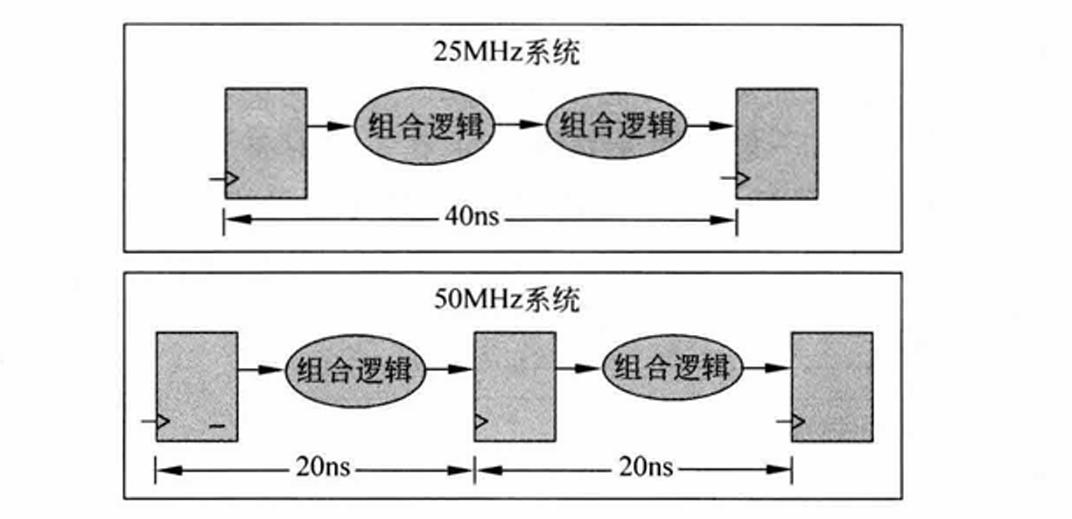

在FPGA或者是數字IC設計中，優化時序最常用且效果最明顯的方法就是在組合邏輯中插入寄存器，也叫做插入流水線。如下圖所示。

該方法額外插入寄存器增加的時鐘周期延時并不會違反整個設計的規范要求，從而不會影響設計的總體功能性實現，也即額外插入的寄存器在保持吞吐量不變的情況下改善了設計的時序性能，隨之帶來的是面積的增加，因此需要權衡好面積和時序要求。

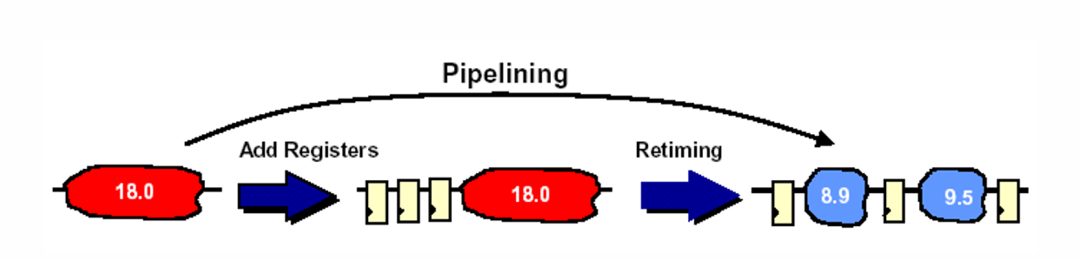

很多同學可能會疑惑，我應該在哪里插入寄存器比較好呢？插入寄存器的方法我認為有兩種，一種是人為評估組合邏輯的長度后在組合邏輯中插入寄存器，另外一種就是直接在組合邏輯的輸出直接插入寄存器再由EDA工具自動retiming重定時，如下圖。

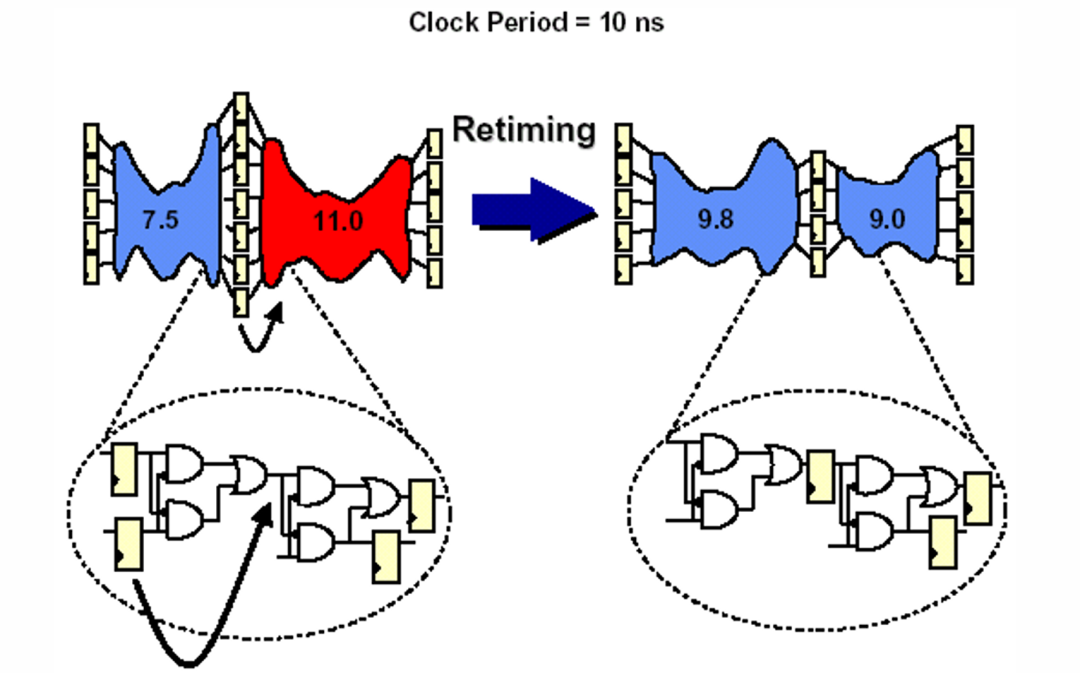

什么是retiming重定時并且它的作用是什么呢？retiming就是人為或者是工具在不增加寄存器個數的前提下，通過改變寄存器的位置來優化關鍵路徑，起到了平衡寄存器件的組合邏輯長度的作用。

注意的是有時候并不需要插入寄存器直接進行retiming也能一定程度上優化時序路徑。

DC如何啟動retiming

方法1 自適應retiming（Adaptive retiming）

Adaptive retiming一般是處理常規設計，關鍵路徑的組合邏輯基本上是只會移動到相鄰的寄存器。

compile_ultra -retime

方法2 流水線retiming（pipelined retiming）

Pipelined retiming主要處理pipelined設計，當關鍵路徑比較長時，路徑多打幾拍。綜合時，采用pipelined retiming，會將路徑分?jǐn)偟蕉鄠€(gè)寄存器中，進而提升頻率。Pipelined retiming一般針對某個模塊進行retiming。相應的DC指令如下所示。

# set_optimize_registers 設置需要retiming的designs模塊，可以使用通配符*set_optimize_registerstrue-design [get_designs piped_adder*] compile_ultra

NOTE:對于retiming對設計的變動比較大，需要特別關注formality是否通過，同時在設計前期比較推薦只對模塊進行retiming，確保設計的一致性。

二、組合邏輯平衡（操作符平衡）

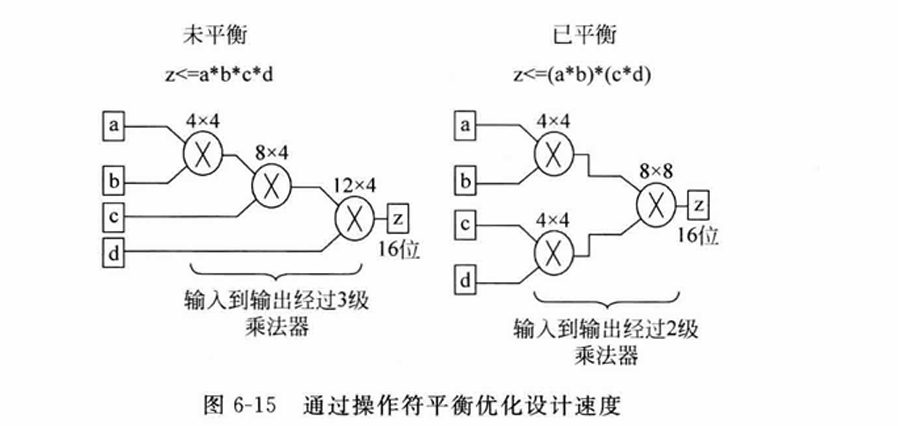

操作符平衡就是通過合理使用括號來對邏輯進行分組,通過這種技術可以增加設計性能,平衡所有輸入到輸出的延時,而整個設計的功能并不會改變,代價是可能增加部分面積。如下圖所示,通過合理使用括號,平衡乘法操作符,使得輸入到輸出的延時從三級乘法操作減少到兩級。

三、適當進行邏輯復制以?xún)?yōu)化設計速度

邏輯復制用于當某個信號的扇出比較大時,會造成該信號到各個目的邏輯節點的路徑變得過長,從而成為設計中的關鍵路徑,為了解決這個問題,可以通過在書寫代碼的時候?qū)υ撔盘?hào)進行復制,以達到“分擔”信號扇出過多的目的。邏輯復制的時候也分為組合邏輯復制和寄存器復制,下面例子是將對組合邏輯復制。

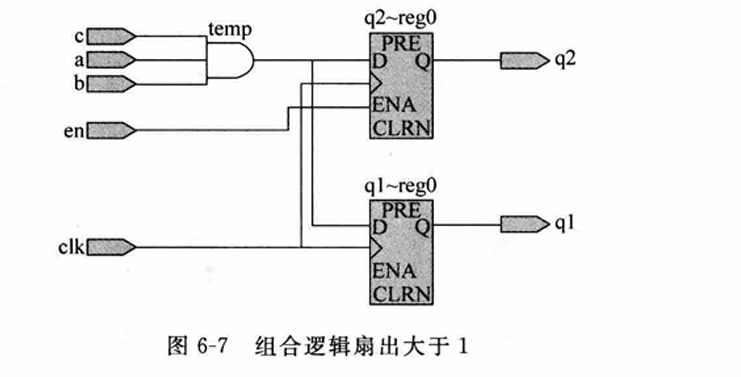

原電路

module ...

wire temp;

assign temp = a & b & c;

always @(posedge clk)begin

q1 <= temp;

if(en)

q2 <= temp;

end

endmodule

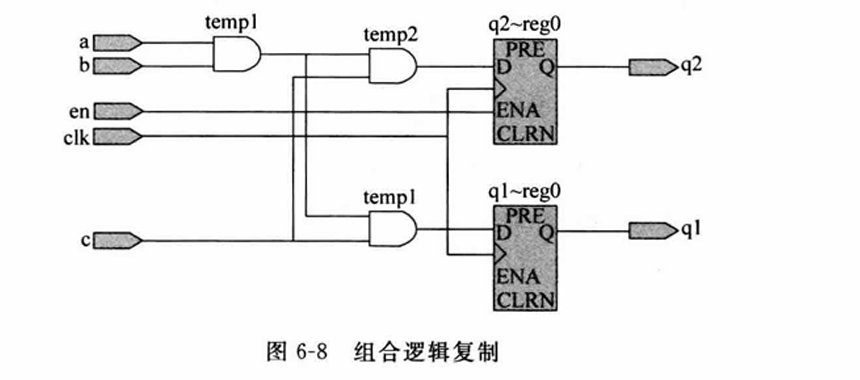

邏輯復制后電路

module ...

wire temp1;

wire temp2;

assign temp1 = a & b & c;

assign temp2 = a & b & c;

always @(posedge clk)begin

q1 <= temp1;

if(en)

q2 <= temp2;

end

endmodule

可以看到邏輯復制后，組合邏輯的扇出由2變成了1，能夠降低組合邏輯的延遲。當然寄存器復制也是類似的。

四、通過消除代碼中的優先級優化速度

根據 Altera器件的特點,一般if-else 嵌套長度不要超過7級。那如何通過消除代碼中的優先級來優化設計的速度？所謂消除優先級,就是說設計功能可以通過無優先級方式來實現,對于那些對優先級有要求的功能模塊無法使用這個技巧。

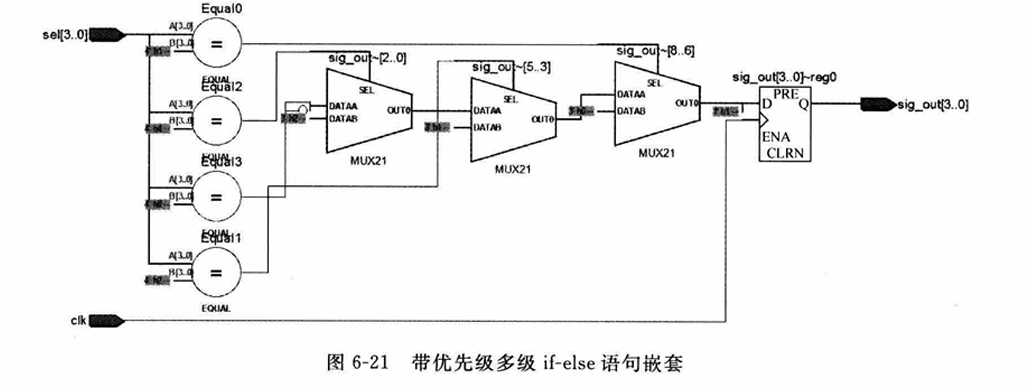

有優先級的寫法

module ...

always @(posedge clk)begin

if(sel=4'b0001)

sig_out <= 4'b0001;

else if(sel=4'b0010)

sig_out <= 4'b0011;

else if(sel=4'b0100)

sig_out <= 4'b0101;

else if(sel=4'b1000)

sig_out <= 4'b0111;

else

sig_out <= 4'b1001;

end

endmodule

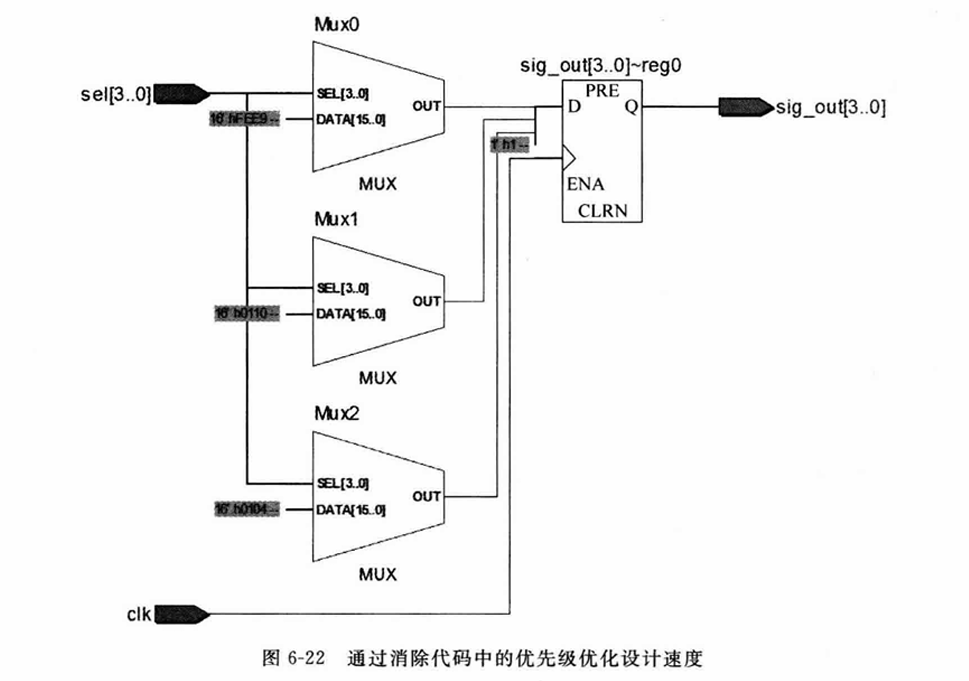

無優先級的寫法

假如說上述代碼無優先級要求，可以使用并行的case語句將代碼修改為：

module ...

always @(posedge clk)begin

case(sel)

4'b0001: sig_out <= 4'b0001;

4'b0010: sig_out <= 4'b0011;

4'b0100: sig_out <= 4'b0101;

4'b1000: sig_out <= 4'b0111;

default: sig_out <= 4'b1001;

endcase

end

endmodule
