高速先生成員-- 黃剛

這到底是在描述一種什么樣的設計場景呢？其實是我們在高速設計中一個很典型的case。一般來說，芯片到芯片的高速鏈路中間都會有AC耦合電容，作用說了500多次了，這里就不重復了哈。由于AC耦合電容一般會放在靠近接收端，剛好在這個區域會和另外一個方向來的高速信號進行匯集，所以我們經常會看到下面這樣的電容和高速走線交匯的設計。

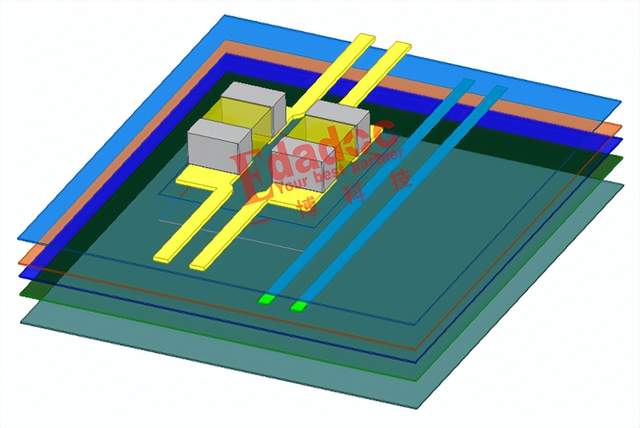

今天要分析的就是它！AC耦合電容在表層，然后高速走線在L3層，中間L2層是地平面的這種情況。那就回到了題目和摘要說的問題了，根據電磁場理論，電容在表層，走線在L3層，如果中間的L2層是個完整的參考平面的話，表層的電容及走線和L3層的走線之間是不存在串?dāng)_的，因為電磁場沒有交集。

但是凡事都不能往理想的情況去想。理論肯定是對的嘛，關鍵重點是要L2層是個“完整”的參考平面，什么是完整呢？就像上面那個電容的3D模型圖，L2層的平面就是完整了啊，所以電容和走線就是沒串?dāng)_??！但是串?dāng)_是沒了，只不過讓電容鏈路的信號質量承擔了所有。

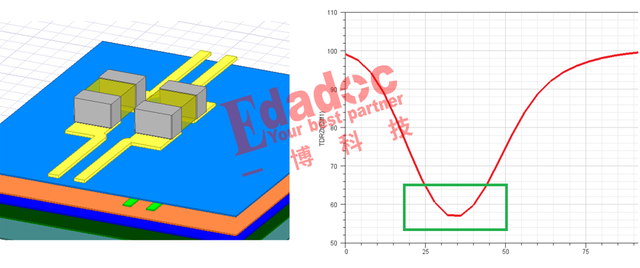

我們知道，電容結構本身的焊盤比較寬，那么阻抗如果參考L2層那么近的話，阻抗肯定是低的，就像上面這個模型一樣，如果只參考L2層地平面的話，阻抗只有60歐姆左右。對，你沒聽錯，100歐姆的差分，電容位置的阻抗只有60歐姆！

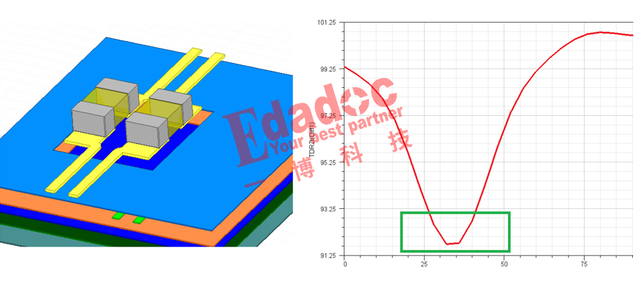

那當然不行??！這樣反射很大，信號質量估計差到?jīng)]邊啦！所以我們針對電容結構去優化的最佳方案就是挖空電容下面的參考層，例如通過仿真給出以下的一個反焊盤挖空方案，這樣的話，電容結構的阻抗就能做到90歐姆以上了！

完美！電容結構本身的信號質量優化得杠杠的了！但是問題不就來了嘛，L2層由于挖空了地平面，變成了不完整的平面了，這樣的話表層的電容和L3層的走線就不是之前的沒串?dāng)_的狀態了哦。從下圖可以發現，表層的電容和L3層的走線就會通過L2層的這個挖空的區域產生電磁場的交集，也就是會有串?dāng)_產生了！

但是，在設計中，這是個電容放置的密集區域，可能會有幾十對高速鏈路，也就是并排放著幾十對電容，L3層的高速線能挪開的空間肯定也不大。那我們前期去評估這種挖空case下電容和高速走線間的串?dāng)_量級就非常的有意義了，可以指導我們走線到底拉開多少距離能滿足串?dāng)_的要求。

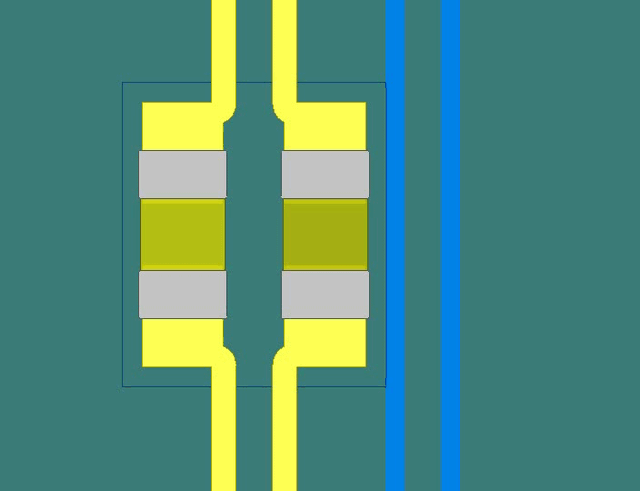

以下動圖是走線在垂直方向上從近到遠拉開距離的設計過程：

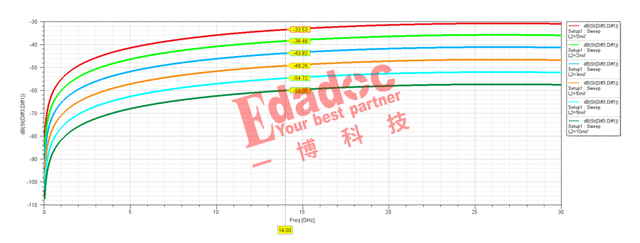

那我們同步也去掃描仿真的結果，從0mil（也就是貼著反焊盤邊緣）到拉開10mil垂直距離，串?dāng)_的變化如下所示：

可以看到，要是走線貼著反焊盤邊緣時，對于25Gbps的高速信號，串?dāng)_只有33dB，比較不理想。然后每拉開多2mil，串?dāng)_大概能改善5dB，是一個很不錯改善幅度。

這里其實有2個問題是值得關注的，從信號質量的角度看，肯定就是拉開的距離越遠，串?dāng)_的改善越明顯，但是到底有沒有那么多垂直空間給你拉開，這個要根據這個項目的空間密度來權衡了。另外一個方面，可能大家不一定想到，那就是加工層偏的影響。一般的板廠加工的層偏誤差都會有4mil以上，尤其是高多層的情況下，這個值會更大。結合到我們今天講的這個case，有可能你在設計中是拉開了4mil的距離，但是加工層偏又會導致你回到0mil的串?dāng)_狀態。更極限的是，如果本身設計就是貼著反焊盤，也就是0mil的設計，那加工出來可能變成了-4mil，也就是走線之間到了反焊盤區域里面了，這樣串?dāng)_就更恐怖了。So。。。我們千萬不要忽視加工誤差的影響，選擇一個好的板廠，能給大家承諾最小的層偏誤差，這樣也能給大家的設計留出更多的裕量的哦！
