探索DLP4621-Q1：汽車外部照明的高性能解決方案

在汽車電子領域，照明系統的性能和創新一直是關注的焦點。DLP4621-Q1作為一款適用于汽車外部照明的數字微鏡器件，為汽車前照燈系統帶來了高性能、高分辨率的解決方案。本文將深入探討DLP4621-Q1的特性、應用、技術參數以及設計要點，幫助電子工程師更好地了解和應用這款器件。

文件下載：dlp4621-q1.pdf

一、DLP4621-Q1特性亮點

1. 汽車級品質保障

DLP4621-Q1符合汽車應用要求，與DLPC231-Q1 DMD控制器和TPS99001-Q1系統管理和照明控制器結合使用，能夠?qū)崿F(xiàn)高性能、高分辨率的前照燈系統。這種組合為汽車照明系統提供了可靠的保障，滿足了汽車行業對安全性和穩定性的嚴格要求。

2. 高分辨率與寬寬高比設計

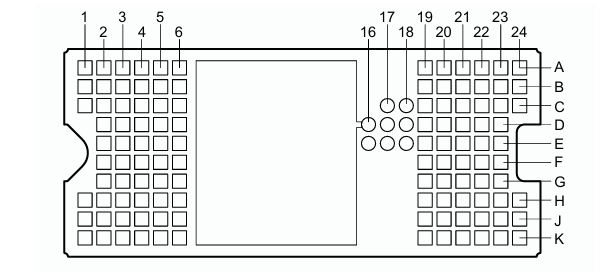

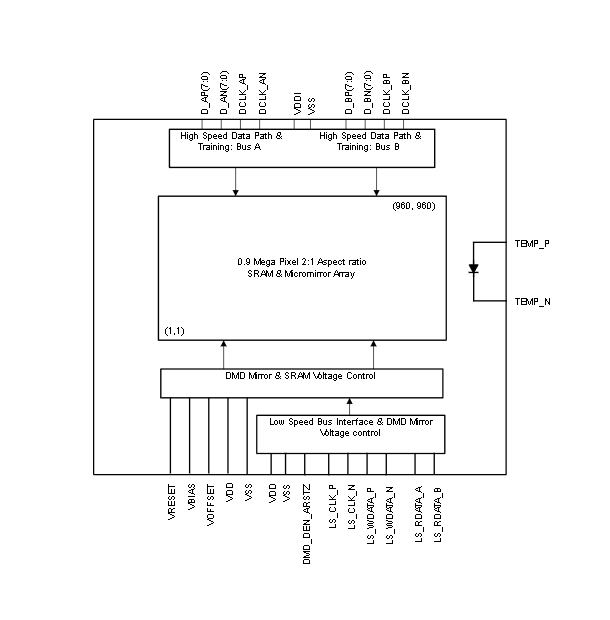

采用2:1寬高比，支持超寬寬高比設計，具有0.9百萬像素分辨率（960 × 960）。這使得它能夠支持高分辨率符號投影和自適應遠光燈應用，為汽車照明帶來更清晰、更豐富的視覺效果。

3. 光通量優化與高效設計

DLP4621-Q1的光通量經過優化，可利用業內出色的LED和激光技術更大限度地提高流明。同時，其微鏡陣列針對底部照明而配置，可實現更高效率以及更緊湊的光學引擎設計，有助于降低系統成本和體積。

4. 良好的散熱性能

器件采用面板封裝，針對DMD陣列而言具有低熱阻的特點，可實現高效的散熱解決方案。DMD陣列工作溫度范圍為 -40°C至105°C，能夠在不同的環境條件下穩定工作。

二、應用領域廣泛

1. 高分辨率前照燈

DLP4621-Q1能夠?qū)崿F(xiàn)高分辨率的照明效果，為汽車前照燈提供更清晰、更精準的光線投射，提高夜間駕駛的安全性。

2. 激光雷達光學濾波器

在激光雷達系統中，DLP4621-Q1可以作為光學濾波器使用，幫助提高激光雷達的性能和精度。

3. 符號投影與個性化應用

支持高分辨率符號投影，可在道路上投射各種符號和信息，為駕駛員提供更多的輔助信息。同時，還可以實現個性化的照明效果，提升汽車的科技感和獨特性。

三、技術參數詳解

1. 絕對最大額定值

在使用DLP4621-Q1時，需要注意其絕對最大額定值，包括電源電壓、輸入電壓、時鐘頻率等參數。例如，VDD和VDDI的電源電壓范圍為 -0.5V至2.3V，VOFFSET的電源電壓范圍為 -0.5V至8.75V等。超過這些額定值可能會導致器件永久損壞，因此在設計時必須嚴格遵守。

2. 推薦工作條件

為了確保DLP4621-Q1的正常工作，需要滿足推薦工作條件。例如，VDD和VDDI的推薦電源電壓為1.65V至1.95V，VOFFSET的推薦電源電壓為8.25V至8.75V等。同時，還需要注意時鐘頻率、占空比失真等參數的要求。

3. 熱信息

了解DLP4621-Q1的熱信息對于設計散熱解決方案非常重要。其熱阻參數包括有源區域到測試點1（TP1）的熱阻為1.5°C/W，有源區域到溫度感應二極管的熱阻為0.5°C/W。在設計光學系統時，應盡量減少光線能量落在窗口透明孔徑之外，以降低熱負載對器件可靠性的影響。

4. 電氣特性

DLP4621-Q1的電氣特性包括電流、功率、輸入輸出電壓等參數。例如，IDD在VDD = 1.95V時的典型值為220mA，PDD在VDD = 1.95V時的典型值為430mW等。這些參數對于評估器件的功耗和性能具有重要意義。

5. 時序要求

在高速和低速接口中，DLP4621-Q1有嚴格的時序要求。例如，高速接口DCLK的時鐘頻率最高可達600MHz，窗口時間為0.3ns；低速接口LS_CLK的時鐘頻率范圍為108MHz至120MHz等。正確滿足這些時序要求是確保數據準確傳輸和器件正常工作的關鍵。

四、設計要點與注意事項

1. 電源供應與時序控制

DLP4621-Q1的電源供應包括VDD、VDDI、VOFFSET、VBIAS和VRESET等，所有VSS連接也必須正確連接。在電源上電和下電過程中，需要嚴格控制時序，確保VDD和VDDI先啟動并穩定，再施加VOFFSET、VBIAS和VRESET電壓。同時，要注意電源電壓的差值限制，以防止過大的電流對器件造成損壞。

2. 布局設計

在PCB布局設計時，應參考DLPC231-Q1和TPS99001-Q1的數據手冊。對于DLP4621-Q1，需要匹配LS_WDATA和LS_CLK信號的長度，盡量減少HS總線信號的過孔、層變化和轉彎。在電源引腳附近應放置足夠的去耦電容，如VBIAS和VRESET附近至少放置兩個220nF的去耦電容，VOFFSET附近至少放置三個4.7μF的去耦電容等。此外，溫度二極管引腳的PCB走線對噪聲敏感，需要遵循TMP411溫度傳感IC的特定布線建議。

3. 光學系統設計

在光學系統設計中，要注意數值孔徑和雜散光控制，確保照明和投影光學系統在DMD光學區域的數值孔徑相同，并通過適當?shù)目讖阶钃醪槐匾墓饩€。同時，要保證照明和投影光學系統的光瞳匹配，減少屏幕圖像的不均勻性和瑕疵。此外，應盡量減少照明光線落在有源陣列之外的區域，以避免產生偽像和不良的熱條件。

4. 器件處理與靜電防護

DLP4621-Q1是一種光學器件，在處理時要注意避免損壞玻璃窗口。同時，由于靜電放電（ESD）可能會損壞集成電路，在操作過程中必須采取適當?shù)念A(yù)防措施，如佩戴防靜電手環、使用防靜電工作臺等。

五、總結與展望

DLP4621-Q1作為一款高性能的數字微鏡器件，為汽車外部照明系統提供了強大的支持。其高分辨率、寬寬高比、高效散熱等特性使其在汽車前照燈、激光雷達等應用中具有廣闊的前景。電子工程師在設計過程中，需要充分了解其技術參數和設計要點，嚴格遵守推薦工作條件和操作規范，以確保器件的性能和可靠性。隨著汽車電子技術的不斷發展，相信DLP4621-Q1將在汽車照明領域發揮更加重要的作用，為未來的智能汽車帶來更加出色的照明體驗。
