魔法打敗魔法！疆鴻智能PROFIBUS光纖模塊化，讓電磁干擾直接“自閉”
1. 項目背景
國內某大型汽車制造廠焊裝車間內，數十臺焊接機器人協同作業，構成高節拍自動化產線。控制系統采用西門子S7-400系列PLC作為主站，通過傳統PROFIBUS-DP銅纜網絡連接分布式I/O站、焊接控制器及安全柵等從站設備。隨著生產線提速與設備密度增加，車間內大功率焊接變壓器產生的強電磁干擾日益嚴重，導致PROFIBUS網絡頻繁出現通信瞬斷、數據丟包現象，直接影響焊接質量與生產節拍。傳統屏蔽雙絞線雖經多次優化布線，仍無法徹底解決干擾問題，平均每月因此導致的非計劃停機達12小時以上。

2. 解決方案
項目團隊提出“光纖骨干，末端銅纜”的混合組網方案。核心是將主站與區域子站間的干線通信介質由電氣傳輸改為光傳輸，具體部署如下：

- 主控側：在中央控制柜S7-400PLC的PROFIBUS接口，安裝疆鴻智能光纖模塊，該模塊實現電信號與光信號的雙向轉換
- 設備側：在焊接區域控制子站，配置對應型號的OLM模塊，將光信號恢復為電信號后接入原有PROFIBUS從站設備
- 拓?fù)浣Y(jié)構：采用星型與總線混合拓?fù)洌鞲刹捎脝文９饫w，末端保留短距離銅纜連接現場設備
- 冗余設計：關鍵路徑部署光纖環網，實現毫秒級鏈路自愈

3. 實施過程與原理拓?fù)鋱D
實施分為三個階段：第一階段進行網絡分段規劃，將原單一總線劃分為三個光纖主干區域；第二階段在停產間隙進行硬件安裝與光纖熔接；第三階段進行網絡參數優化與全負荷測試。

```

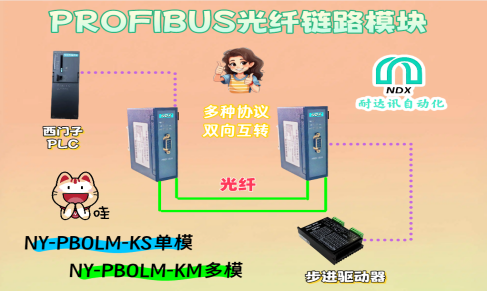

[拓?fù)涫疽鈭D]
西門子S7-400 PLC (主站)
│
├── 光纖模塊 (電-光轉換)
│ │
│ 單模光纖骨干網絡
│ │
├── OLM G11 光纖模塊 (光-電轉換)
│ │
│ 區域1：分布式I/O ET200M ── 焊接控制器(8臺) ── 機器人焊槍
│ 區域2：分布式I/O ET200S ── 安全光幕/門鎖 ── 夾緊氣缸
│ 區域3：智能從站 ── 質量檢測傳感器 ── 數據采集模塊
```

技術原理核心在于疆鴻智能光纖模塊內部的微處理器與光收發組件。模塊接收PLC發出的RS-485差分電信號后，由編碼芯片轉換為曼徹斯特編碼的光脈沖信號，通過1310nm波長激光器發射。接收端通過光電二極管檢測光信號，經時鐘數據恢復電路還原為原始PROFIBUS幀結構。光纖介質完全絕緣，徹底隔離了地環路與電磁感應干擾。

4. 應用效果與項目實施前后對比

| 指標維度 | 改造前（銅纜網絡） | 改造后（光纖混合網絡） | 改善幅度 |
|------------------|---------------------------|----------------------------|----------|
| 網絡故障率 | 3.2次/月 | 0.1次/月 | 降低97% |
| 平均修復時間 | 90分鐘 | 15分鐘 | 縮短83% |
| 數據傳輸穩定性 | 誤碼率10?? | 誤碼率10?12 | 提升7個數量級 |
| 焊接合格率 | 98.2% | 99.7% | 提升1.5個百分點 |
| 網絡擴展性 | 最大站點數32，距離≤100m | 站點數可至126，距離≥15km | 突破物理限制 |

更為重要的是隱性收益：維護人員從繁復的接地排查、屏蔽層檢查中解放出來；工程師可實時獲取完整的焊接過程數據，為工藝優化提供基礎；車間具備了靈活調整生產線布局的能力，光纖重新布線遠比銅纜簡便。

5. 行業推廣價值
本項目驗證的方案具有顯著的行業普適性。在沖壓車間可抵抗大電機變頻干擾，涂裝車間可應對腐蝕性環境，總裝車間可適應頻繁產線重組。對于新建產線，建議直接采用PROFINET over Fiber架構；對于改造項目，PROFIBUS光纖混合網絡是性?xún)r(jià)比最優的平滑升級路徑。

在新能源電池托盤焊接、鋁合金車身激光焊等高精度焊接場景，信號穩定性直接影響產品安全性能，光纖網絡已成為必要選擇。項目實施中積累的“分區隔離、主干冗余”方法論，可復制到任何存在強干擾的工業現場。

創新總結
本次實踐創新點在于：第一，打破了“PROFIBUS必用雙絞線”的思維定式，創造性地將光纖技術嫁接到傳統現場總線；第二，提出并驗證了“光骨干+銅末端”的混合架構，在成本與性能間取得最佳平衡；第三，開發了一套適用于汽車制造場景的光纖網絡診斷流程，將故障定位時間從小時級縮短至分鐘級。

技術永遠服務于生產。當焊接火花的電磁干擾與數據流的光纖傳輸在同一空間和諧共存，我們看到的不僅是通信介質的改變，更是工業網絡設計理念的迭代——從被動抵御干擾到主動創造無干擾環境。這一轉變，為傳統制造車間的數字化升級提供了切實可行的物理層解決方案。
