近期，位于新疆哈密的我國首個“沙戈荒”新能源外送基地——新疆天山北麓戈壁能源基地，項目建設進入全容量并網發電最后沖刺階段。該項目采用“風光火熱儲一體化”模式，基地上，數百臺百米高的大型風機成排矗立，巨葉輕旋，化作涓涓電流，為‘疆電入渝’提供穩定的綠色電源。

從荒漠到深遠海，近年來，我國西部各省及沿海地區在風力發電投入了大量建設，12月10日，中共青海省委在“十五五”規劃建議中提到，統籌源網荷儲協調發展，建設“沙戈荒”大型風電光伏光熱基地，推進光熱發電技術運用。在這些大型風機中，對電流監測的可靠性、效率和高精度控制有著極高的要求，通常比光伏、儲能更苛刻。

風機變流器簡介

風機變流器（Wind Turbine Converter）是風力發電系統中的核心能量轉換裝置，主要負責將風力發電機產生的電壓、頻率不穩定的交流電轉換為符合電網要求的穩定電能。它通過整流、逆變等電力電子技術，實現變速恒頻發電，使風機能夠在不同風速條件下高效運行。

主要組成與工作原理

風機變流器主要由功率模塊、控制系統、冷卻系統和保護系統構成，其中包括整流器、逆變器和濾波器。功率模塊采用IGBT等半導體器件，通過整流器將發電機輸出的交流電轉換為直流電，再經逆變器逆變?yōu)?0Hz的恒頻交流電?？刂葡到y(tǒng)采用DSP和PLC實現精確控制，確保輸出電能質量滿足并網要求。

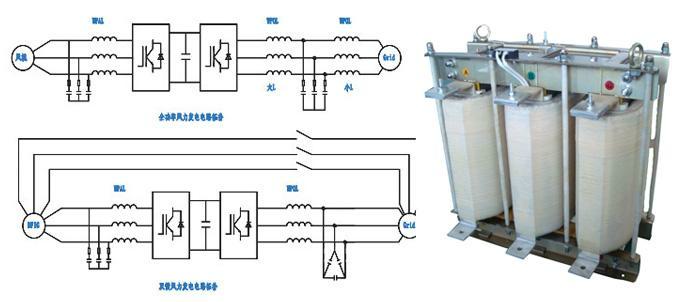

風電變流器主要有兩種體系：

• 雙饋型 DFIG
  架構：機側變流器 MSC + 網側變流器GSC +勵磁側繞組
  電流檢測多且精度要求高，振動與溫漂影響大。
• 全功率型 PMSG
  架構：機側全控變流器 + DC 母線+網側全控并網變流器
  高頻大功率，要求更高 dv/dt、帶寬、更大電流范圍。

大型風能變流器中必須配置的電流傳感器位置

行業中，大型風能變流器一般指2MW到15MW級的并網變流系統。

1. 機側變流器（MSC）

用途：捕獲發電機實際輸出電流，實現電流矢量控制和功率因子調節。

關鍵監測點：

• 三相發電機電流 Iu、Iv、Iw
• 橋臂電流（保護用）

要求：

• 帶寬 ≥100 kHz（尤其是PMSG + SiC模塊）
• 精度 0.5%FS 或更優
• dv/dt ≥50 kV/μs
• 抗振動與抗溫漂強（風機艙內環境惡劣）

常用：

• 閉環霍爾
• 差動霍爾
• Rogowski（用于橋臂保護）

2. DC 母線電流（全功率機組）

風電機組（尤其 3MW 以上）幾乎都采用DC母線做能量傳遞。

用途：

• 功率平衡控制
• 超速能量釋放
• DC鏈路短路快速保護

要求：

• 電流范圍大（500 A 到2000 A）
• 帶寬 10~20 kHz
• 強抗飽和能力（瞬間突變電流高）
• 高隔離（風場雷擊和浪涌影響大）

常用：

• 母排式閉環霍爾
• 大孔徑磁平衡式傳感器

3. 網側變流器（GSC）

旨在與電網并網，滿足電能質量和低電壓穿越 LVRT 功能。

關鍵監測點：

• 三相輸出電流
• 橋臂電感電流（保護）

要求：

• 帶寬 ≥50 kHz
• 精度 0.5%FS
• 快速響應（<2 μs，用于?LVRT/故障限流）
• dv/dt ≥50~100 kV/μs
• 強抗諧波與強抗共模

常用：

• 閉環霍爾
• 差動霍爾（保護）
• Rogowski 線圈（尤其用于GSC臂電流）

4. 勵磁側電流（DFIG 特有）

雙饋風機的勵磁繞組需要高精度電流檢測以控制轉子側電流。

用途：

• 轉子電流控制
• 功率因子調節
• 故障期間快速抑制不穩定振蕩

要求：

• 精度優于 0.5%FS
• 溫漂極低（風機機艙溫度變化大）
• 抗振動能力高

常用：

• 閉環霍爾
• 分流器+隔離放大（成本敏感機型）

5. 輔助電源（Pitch 系統、Yaw 系統等）

槳距控制器、電機驅動、剎車系統等也需要電流監測，但要求較低。

要求：

• 5~10 kHz 帶寬
• 精度 1~3%
• 成本敏感

常用：

• 開環霍爾
• 板載小電流霍爾芯片

除以上具體要求外，風機因?yàn)楣r更復雜，所處的環境也很惡劣，通常還需要傳感器具備以下特性：

1. 抗溫漂能力要非常強

風機機艙溫度：-40℃ 到70℃，晝夜溫差大，傳感器零點漂移直接影響機側電流矢量控制。

1. 抗振動要求高

風機塔筒和機艙振動頻繁，要求機械結構加固，不易開裂。

1. dv/dt 和 EMI 要求更高

PMSG + SiC 模塊組合下，dv/dt能輕松超過100 kV/μs。
普通開環霍爾容易被干擾導致采樣噪聲上升。

1. 高絕緣要求

風場雷擊、地電位差等因素要求：

• 絕緣耐壓 ≥4 kVrms
• 更高浪涌承受能力

1. 可靠性壽命要求極高

風場要求 20 年壽命，產品必須達到高M(jìn)TBF指標。

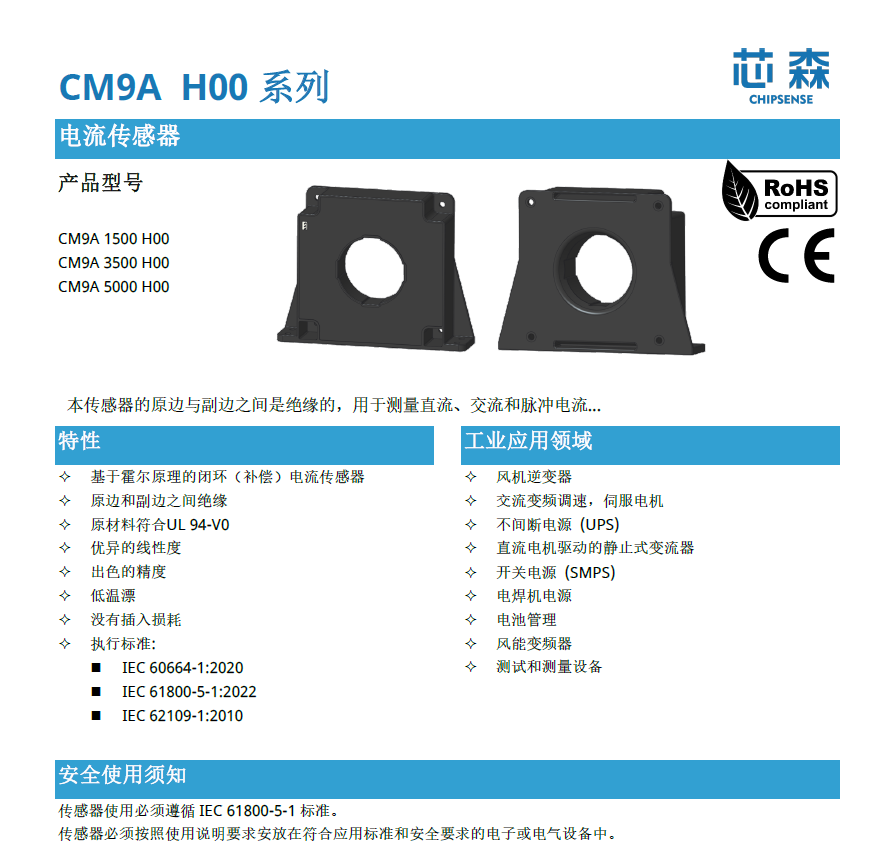

CM9A閉環霍爾電流傳感器

CM9A系列是基于霍爾原理的閉環（補償）電流傳感器，用于測量直流、交流和脈沖電流。其采用的原材料符合UL 94-V0，并具有優異的線性度、出色的精度和非常低的溫漂，原邊與副邊之間是絕緣的，沒有插入損耗，執行: IEC 60664-1:2020、IEC 61800-5-1:2022、IEC 62109-1:2010標準。

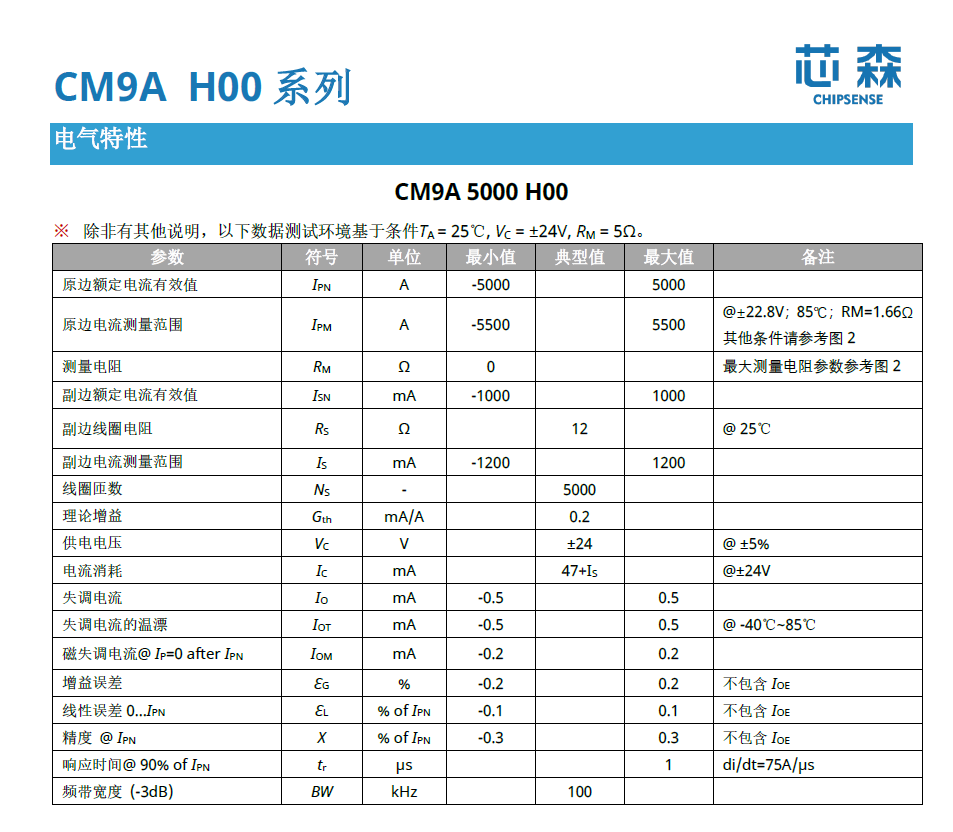

關鍵特性：

• 該系列有3個型號，額定電流分別為1500 A / 3500 A / 5000 A
• 精度：±0.3%
• 帶寬100 kHz
• 響應時間1 μs
• 超大穿孔（φ94 mm或95 x 25 mm）
• 絕緣耐壓：6 kV、瞬態耐壓23 kV
• 工作溫度：±40~85℃

從CM9A規格參數和以上分析對比，可看出其很適合安裝部署在大型風機系統以下位置：

• DC 母線電流（最佳推薦）
• PMSG 機側三相電流
• GSC 高電流輸出相電流

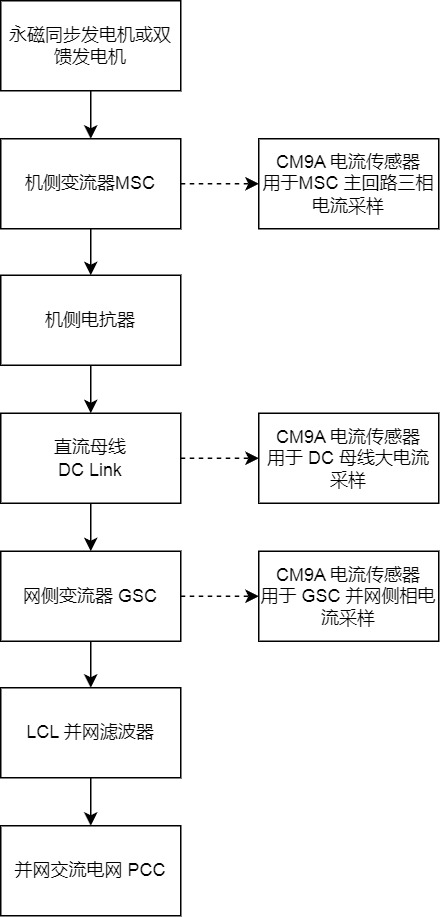

CM9A 在風電變流器中的電流檢測拓?fù)鋱D

總結

在大型風能變流器中，像CM9A這樣優秀的大電流傳感器，直接穿過大導體，無需分流器或外部互感器，安全高效地用于三相電流采樣；高帶寬高動態響應，能快速捕捉風電機組的電流變化和尖峰脈沖，有助于發電機控制、矢量控制和功率優化；高精度測量保證功率計算、諧波分析和功率因數優化的準確性，有助于變流器效率優化和發電數據統計；風電專用級的高絕緣能力，也可保證高壓直流與控制側電路隔離，有效提升系統安全性，減少設備故障風險。
