比”多喝水“ 更貼心的是 ”多喝熱水“，但現代人工作忙，想喝水時水已涼，且目前常用的傳統保溫杯存在溫度衰減快、無法精準控溫等問題。

因此，納祥科技針對以上痛點，為客戶設計了基于單片機控制的智能恒溫暖杯墊方案，通過電熱轉換技術靈活調溫，使飲品、食物始終保持在50℃左右的口感溫度，還具備安全防護與節能環保特性。

01
方案概述

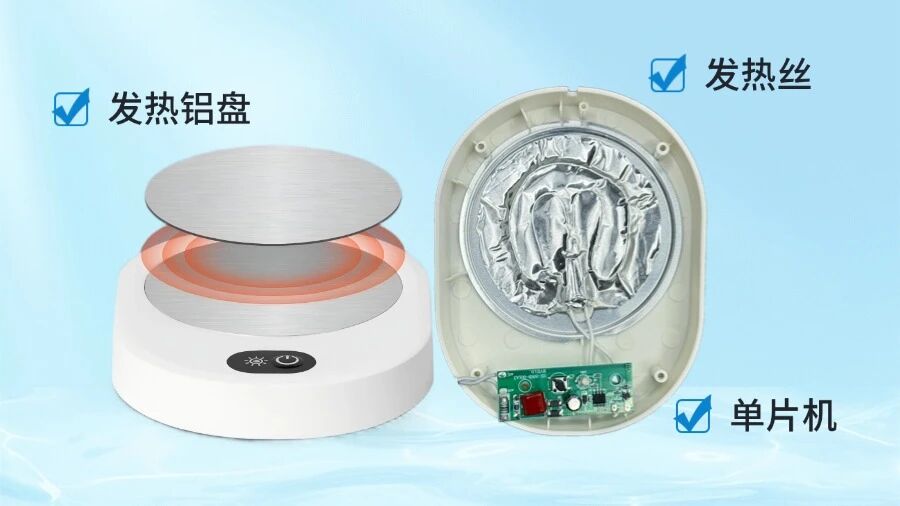

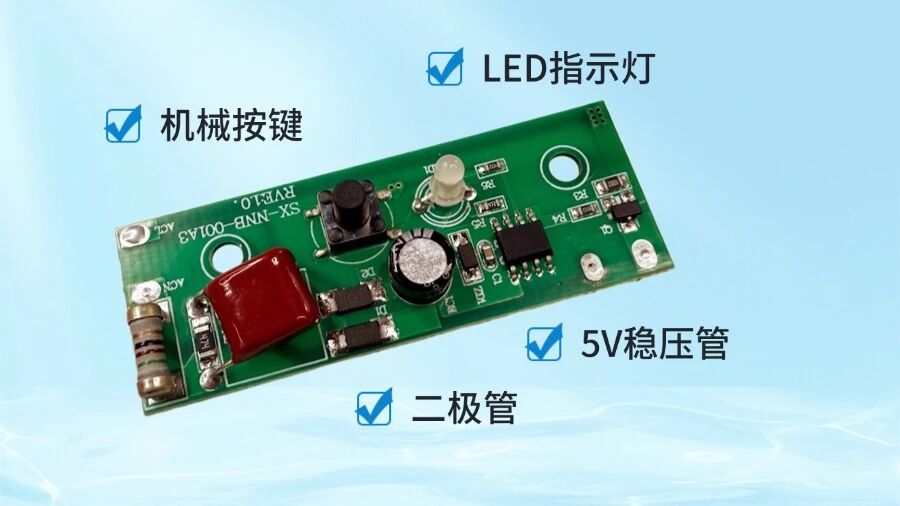

方案集成了單片機、發熱鋁盤、發熱絲、LED指示燈、二極管、5V穩壓管及機械按鍵等核心組件，支持40℃/50℃/60℃三檔恒溫調節，用戶通過單鍵循環操作控制開關及溫度切換，搭配指示燈（紅/紫/藍）顯示不同檔位，實現精準溫控與低功耗運行，兼顧高效導熱與耐用性。

方案主要具備以下特性——

精準溫控

搭配PWM調功方式恒溫調節，誤差±1.5℃

人性化交互

單鍵操控+LED指示燈顏色直觀反饋

安全防護

具防干燒、過溫保護等多重安全機制

高性價比

整機外圍簡潔，省去BOM成本

長效節能

靜止?fàn)顟B(tài)8小時自動關機

02
方案原理

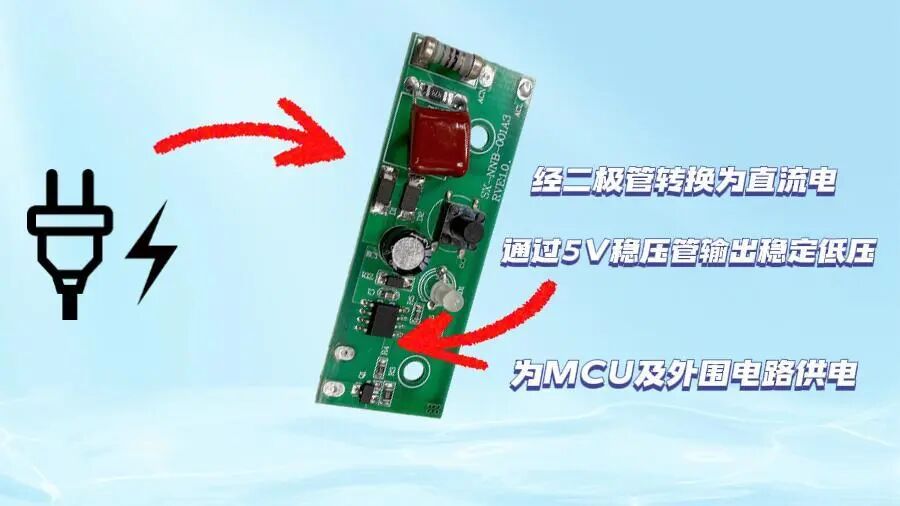

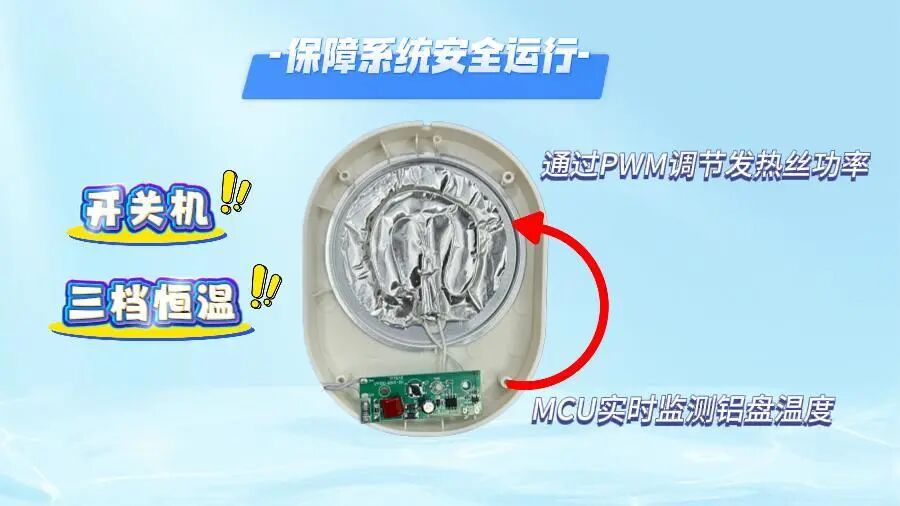

本方案采用AC-DC電源架構：220V交流電先經二極管轉換為直流電，再通過5V穩壓管輸出穩定低壓，為MCU及外圍電路供電；同時，MCU實時采集鋁盤溫度，通過PWM動態調節發熱絲功率，實現開關機與三檔恒溫，確保系統安全可靠運行。

系統分為四層架構——

交互層

機械按鍵觸發，MCU切換工作模式并驅動LED顯示對應顏色

電源層

220V交流電經二極管→5V LDO輸出，為MCU供電

控制層

實時采集溫度，MCU通過PWM動態調節占空比

執行層

發熱絲作為發熱元件，將發熱鋁盤導熱

03
功能模塊

①主要參數：額定電壓為220V，額定功率16W

②主控單元：低功耗MCU，處理按鍵指令、溫度控制、LED顏色顯示

③加熱執行：發熱絲+發熱鋁盤，通過PWM調功實現±1.5℃恒溫精度

④安全防護：具防干燒、過溫保護等多重安全機制；靜止?fàn)顟B(tài)8小時自動關機

⑤電源系統：二極管+5V穩壓管，將AC 220V轉為DC 5V，保障電路穩定運行

⑥人機交互：輕觸開關+RGB LED，單擊切換檔位，藍/紫/紅燈對應60/50/40℃，四擊關機

04
方案演示

下面，我們將為您展示本方案——

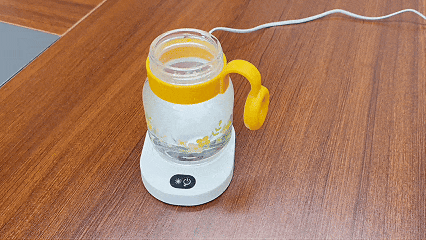

①按電源鍵開機，藍燈亮（60℃）可加熱保溫水、零食等

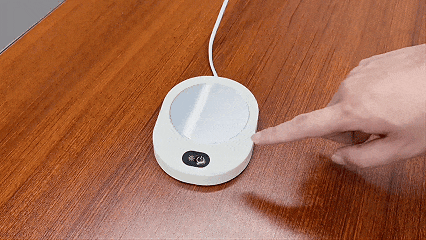

②依次按鍵，紫燈50℃，紅燈40℃，關機則燈滅

05
方案總結

本方案通過精細化的軟硬件協同設計，提供了一種精準控溫、安全節能的使用體驗，兼具實用性與安全性，適用于家庭、辦公室等多種場景。
