AP61041：高效同步降壓轉換器的卓越之選

在電子設備小型化、低功耗化的今天，電源管理芯片的性能和特性對整個系統的運行起著至關重要的作用。今天我們就來深入了解一款優秀的同步降壓轉換器——AP61041。

文件下載：AP61041.pdf

一、AP61041概述

AP61041是一款低電流、同步降壓轉換器，具備高效率、出色的瞬態響應和高直流輸出精度等優點。其超低的靜態電流（IQ）特性，使其在健身可穿戴設備、健康監測設備、藍牙設備以及其他手持設備等應用場景中表現出色。該芯片經過優化，可搭配2.2μH電感以及10μF的輸入和輸出電容使用，能夠在2.15V至5.5V的輸入電壓范圍內提供400mA的輸出電流。

二、工作原理

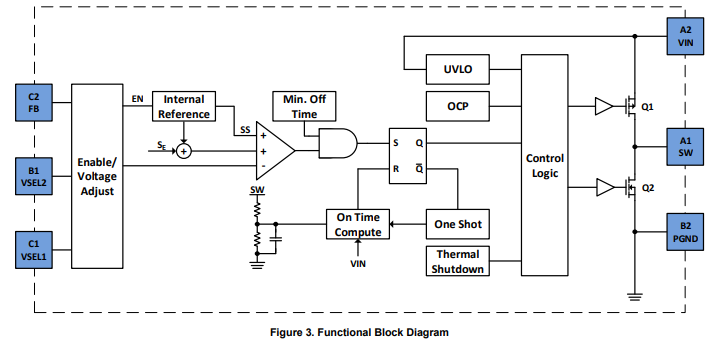

AP61041采用自適應、恒定導通時間控制的同步降壓架構，內部集成了功率MOSFET。這種恒定導通時間控制方式能夠確保出色的線性調整率、負載調整率，并且具備較寬的等效環路帶寬，從而對負載瞬態變化做出快速響應。

它的工作過程是，由降壓控制器驅動內部的高端功率PMOS（Q1）和低端功率NMOS（Q2）。其可以從2.15V - 5.5V的非穩壓直流電源（如電池）獲取能量，輸出電壓可調節范圍從低至0.6V到高至5.5V。輸出電壓的選擇通過VSEL1和VSEL2引腳進行預編程，這為不同應用場景下的電壓需求提供了靈活的解決方案。大家在實際設計中，有沒有遇到過因?yàn)檩敵鲭妷哼x擇不當而導致的問題呢？

三、關鍵特性

1. 寬輸入電壓范圍：2.15V至5.5V的輸入電壓范圍，使其能夠適配多種電源，如常見的鋰電池等，增加了其在不同設備中的通用性。
2. 高效輸出：可提供400mA的連續輸出電流，效率最高可達95%，這意味著在能量轉換過程中損耗較小，有助于延長設備的電池續航時間，對于可穿戴設備等對功耗敏感的應用尤為重要。
3. 超低靜態電流：靜態電流低至1.7μA（最大2.5μA），在輕載情況下能夠最大程度地提高效率，進一步降低功耗。
4. 高開關頻率：1.1MHz的開關頻率，允許使用較小的外部電感和電容，有助于減小電路板的尺寸，實現設備的小型化設計。
5. 多種保護功能：具備欠壓鎖定（UVLO）、過流保護（OCP）、短路保護和過溫保護（OTP）等功能，全方位保護電路安全，提高了系統的可靠性和穩定性。

AP61041 高效同步降壓轉換器：設計與應用解析

在當今電子設備追求小型化、低功耗、高性能的時代，電源管理芯片的性能對整個系統的運行起著至關重要的作用。今天我們就來深入探討一款備受關注的同步降壓轉換器——AP61041。

一、產品概述

AP61041是一款低電流、同步降壓轉換器。它具有高效率、出色的瞬態響應和高直流輸出精度等優點。其超低的靜態電流（IQ）特性，使其在健身可穿戴設備、健康監測設備、藍牙設備以及其他手持設備等對功耗敏感的應用場景中表現出色。該芯片經過優化，推薦搭配2.2μH的電感器以及10μF的輸入和輸出電容器使用，能夠在2.15V至5.5V的輸入電壓范圍內，提供高達400mA的輸出電流。

二、工作原理

AP61041采用自適應、恒定導通時間控制的同步降壓架構，內部集成了功率MOSFET。這種恒定導通時間控制方式能夠確保出色的線性調整率、負載調整率，并且具備較寬的等效環路帶寬，從而對負載瞬態變化做出快速響應。

它的工作過程是，由降壓控制器驅動內部的高端功率PMOS（Q1）和低端功率NMOS（Q2）。其可以從2.15V - 5.5V的非穩壓直流電源（如電池）獲取能量，輸出電壓可調節范圍從低至0.6V到高至5.5V。輸出電壓的選擇通過VSEL1和VSEL2引腳進行預編程，這為不同應用場景下的電壓需求提供了靈活的解決方案。大家在實際設計中，有沒有遇到過因?yàn)檩敵鲭妷哼x擇不當而導致的問題呢？

三、關鍵特性

1. 寬輸入電壓范圍：2.15V至5.5V的輸入電壓范圍，使其能夠適配多種電源，如常見的鋰電池等，增加了其在不同設備中的通用性。
2. 高效輸出：可提供400mA的連續輸出電流，效率最高可達95%，這意味著在能量轉換過程中損耗較小，有助于延長設備的電池續航時間，對于可穿戴設備等對功耗敏感的應用尤為重要。
3. 超低靜態電流：靜態電流低至1.7μA（最大2.5μA），在輕載情況下能夠最大程度地提高效率，進一步降低功耗。
4. 高開關頻率：1.1MHz的開關頻率，允許使用較小的外部電感和電容，有助于減小電路板的尺寸，實現設備的小型化設計。
5. 多種保護功能：具備欠壓鎖定（UVLO）、過流保護（OCP）、短路保護和過溫保護（OTP）等功能，全方位保護電路安全，提高了系統的可靠性和穩定性。

同步降壓轉換器的保護功能是保障電路穩定運行的關鍵。就像AP61041的過流保護功能，它通過檢測高端功率MOSFET（Q1）的電流來保護設備免受過載和短路的影響。當開關電流達到設定的峰值時，高端Q1會關閉，低端Q2開啟，同時降低頻率以防止設備損壞。如果在17個連續周期內都處于過流保護狀態，調節器會進入打嗝模式，所有功率FET關閉，等待15ms后再嘗試重啟。這種精確的保護機制，讓我們?cè)谠O(shè)計電路時更加放心。大家在實際應用中，是否也感受到了這些保護功能的重要性呢？

四、引腳功能與輸出電壓設置

需要注意的是，VSEL1和VSEL2的最大轉換時間必須小于100μs，以避免出現未定義的電壓狀態。此外，除了預選擇的反饋電壓，還可以通過外部電阻分壓器從反饋電壓調整輸出電壓，同時需要添加一個39pF的CFF電容來保持輸出穩定。計算公式為： $R 1=frac{R 2 *left(V{O U T}-V{F B}right)}{V_{F B}}$

五、應用設計要點

1. 外部元件選擇
   • 電感器：應選擇具有高頻磁芯材料（如鐵氧體磁芯）的電感器，以減少磁芯損耗并提供良好的效率。電感必須能夠承受峰值開關電流而不飽和，推薦使用飽和電流額定值≥600mA的2.2μH電感器，同時選擇低直流電阻（DCR）的電感以提高效率。在需要最小化輻射噪聲的應用中，可以使用環形或屏蔽電感。
   • 輸入和輸出電容器：輸入和輸出電容器應選用具有低等效串聯電感（ESL）和等效串聯電阻（ESR）的陶瓷X5R類型。推薦輸入電容值為10μF，以提供足夠的RMS電流來最小化輸入電壓紋波，且最小需要10μF才能維持元件的完整功能。推薦的輸出電容為10μF、10V、X5R，但要注意陶瓷電容的有效電容值會隨著直流電壓偏置而降低，可能降至額定電容的30%，需參考電容數據手冊確保在整個推薦負載電流范圍內，組合的有效輸出電容至少為30μF，否則可能導致負載瞬態時輸出電壓大幅下降或運行不穩定。
2. PCB布局
   • AP61041在400mA負載電流下工作，建議頂層和底層使用2oz銅。正確的PCB布局對于其正常運行至關重要，以下是一些布局的通用準則：
     • 輸入和輸出電容器應直接跨接在VIN - PGND之間，并盡可能靠近IC，以確保無噪聲運行。
     • 輸入和輸出電容器的接地連接應盡可能短，目的是最小化輸入和輸出電容器接地焊盤與IC的PGND引腳之間的電流環路，必要時可使用過孔利用調節器下方的PCB接地層。
     • 第二層填充PGND，單點將GND連接到第二層的PGND。
     • 最小化反饋回路上的走線長度，避免拾取開關噪聲，反饋回路上應避免使用過孔，以減少電路板寄生效應的影響，特別是在負載瞬態期間。
     • SW走線應短。

六、結語

AP61041憑借其高效、低功耗、多功能保護以及靈活的輸出電壓設置等特性，為各類低功耗電子設備的電源設計提供了一個優秀的解決方案。在實際應用中，我們需要根據具體的設計需求，合理選擇外部元件并優化PCB布局，以充分發揮其性能優勢。大家在使用AP61041或者類似的同步降壓轉換器時，有沒有什么獨特的經驗或者遇到過什么難題呢？歡迎在評論區分享交流。
