在智能家居、物聯網(IoT)及個人消費電子飛速發展的當下，設備對 LED 驅動的集成度、調光精度、功耗控制及兼容性提出了更高要求。HTR7216 (S) 作為一款專為多場景智能設備打造的 LED 驅動芯片，憑借靈活的通信接口、卓越的調光性能和全面的保護機制，成為解決復雜 LED 陣列控制需求的優選方案，為各類智能設備的光影呈現提供穩定可靠的核心支撐。

HTR7216 (S) 的核心優勢首先體現在靈活的通信接口與廣泛的電壓適配能力上。該芯片提供兩種版本選擇：HTR7216 支持 1MHz 的 I2C 接口，配備 16 個 I2C 器件地址，便于多器件級聯擴展;HTR7216S 則搭載 10MHz 的 SPI 接口，滿足高速數據傳輸需求，兩種接口均能實現便捷的芯片編程操作。在供電方面，芯片兼容 2.7V 至 5.5V 的寬電壓輸入范圍，無論是低功耗 IoT 設備還是常規消費電子產品，都能輕松適配，同時其關斷電流與工作電流均控制在極低水平，有效助力設備延長續航時間，契合現代電子設備對低功耗的核心訴求。封裝上，HTR7216 采用 QFN5×5-44L 封裝形式，結構緊湊且散熱性能優異，可在 - 40°C 至 + 125°C 的寬溫度范圍內穩定工作，適配不同環境下的應用場景，大幅提升了產品的環境適應性。

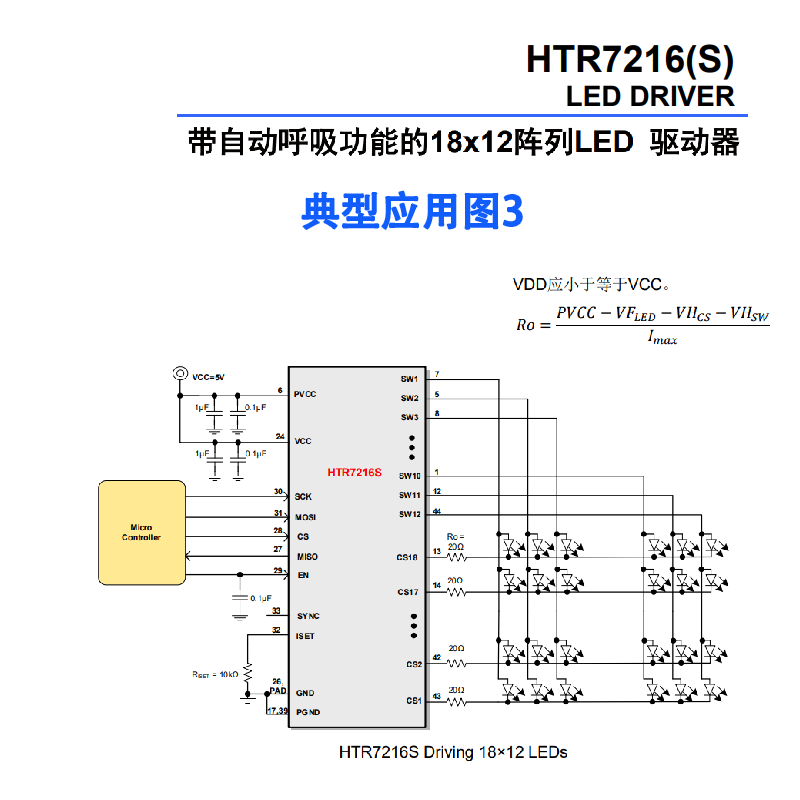

在 LED 陣列控制能力上，HTR7216 (S) 展現出強大的擴展?jié)摿εc精準的控制精度。芯片內置 18 路電流源(CS)與 12 路開關(SW)，支持矩陣路數靈活設置，最高可實現 18×12=216 路 LED 的驅動控制，能夠滿足從簡單指示燈到復雜顯示面板的多樣化需求。調光與調色性能更是其核心亮點：每路 SWx 支持 8 位 PWM 數據獨立調光，每路 CSx 則配備 8 位直流掃描數據，配合 256 階線性 PWM 調光功能，讓每個 LED 點都能實現細膩的亮度調節;同時，每個 CSx 還支持 256 階直流電流可調節等級，通過亮度與電流的精準組合，可實現高達 1680 萬種色彩的細膩調色，為設備提供豐富的光影表達能力。此外，芯片的電流控制精度表現出色，器件間誤差與通道間誤差均控制在 ±5% 以內，確保了多 LED 燈珠發光的一致性，避免出現亮度不均、色彩偏差等問題。

為進一步提升使用靈活性與場景適配性，HTR7216 (S) 內置三個模式控制器，為 LED 光影效果提供多樣化的控制方案。每個模式控制器均可自由切換至自動呼吸模式或手動控制模式，其中呼吸模式的核心參數完全可自定義，包括亮度上升沿、下降沿的速率，燈光開啟與關閉的持續時間，呼吸效果的重復次數，以及最高、最低亮度閾值等，用戶可根據設備需求精準調校出符合場景氛圍的呼吸效果。更靈活的是，每個 LED 的 PWM 參數可從三個模式控制器中任意選擇調用，支持實現群組調光、分區控制等復雜效果，無論是智能設備的狀態指示燈，還是消費電子的氛圍燈，都能通過模式控制器實現個性化的光影呈現。

在穩定性與可靠性方面，HTR7216 (S) 配備了全面的保護機制與性能優化設計。芯片具備獨立的開路和短路錯誤檢測功能，能夠?qū)崟r(shí)監測每個 LED 的工作狀態，并將檢測到的開路、短路信息存儲在專用的 Open-Short 寄存器組中，便于用戶及時排查故障，保障設備穩定運行;同時，芯片內置欠壓保護與過溫保護功能，當供電電壓異常或芯片溫度過高時，會自動觸發保護機制，避免芯片及整個設備電路受損。為降低使用過程中的電磁干擾(EMI)與可聞噪聲，芯片還融入了多項優化設計：支持相移設置與擴頻功能，有效減少信號干擾;上升沿與下降沿可靈活調節，進一步優化電磁兼容性;邏輯高 / 低電平提供兩種可選配置(1.4V/0.4V 或 2.4V/0.6V)，適配不同電路設計需求。此外，芯片通過 SYNC 腳支持多個芯片的時鐘同步，便于實現多芯片協同工作，同時具備 De-Ghost 功能，有效避免 LED 矩陣顯示中的殘影問題，提升顯示效果的清晰度與穩定性。

憑借全面的性能優勢與靈活的適配能力，HTR7216 (S) 的應用場景廣泛覆蓋各類智能設備領域：在智能家居設備中，可用于智能開關、智能門鎖的狀態指示與氛圍照明;在 IoT 設備中，適配低功耗傳感器節點的指示燈驅動;在個人消費電子領域，可為智能手機、平板電腦、耳機等產品的指示燈、背光提供精準控制;同時，在鍵鼠等外設產品中，也能通過細膩的調光與調色功能，提升產品的操作反饋與視覺體驗。

從寬電壓適配、靈活通信接口到精準調光調色，從多模式控制、全面保護機制到廣泛的場景適配，HTR7216 (S) 以高集成度、高性能與高可靠性，完美契合了現代智能設備對 LED 驅動的核心需求。無論是追求低功耗的 IoT 設備，還是注重視覺體驗的消費電子產品，HTR7216 (S) 都能提供穩定、高效、靈活的 LED 驅動解決方案，為智能設備的光影創新賦能，助力產品在市場競爭中脫穎而出。
