?一、產品概述

?
TPS99001-Q1 是適用于 DLP553x-Q1 和 DLP462x-Q1 芯片組的系統管理控制器，與 DLPC23x-Q1 DMD 顯示控制器共同工作。該器件是專為汽車高級照明應用（如高分辨率前照燈和自適應遠光燈 ADB）設計的汽車級系統管理器件。

?二、主要特性?

1. ?汽車級認證?：符合 AEC-Q100 標準，溫度等級 2（-40°C 至 +105°C），ESD 防護等級 HBM Class 2、CDM Class C4B
2. ?電源管理功能?：
   • 高級電源監控、排序和保護電路
   • 兩個裸片溫度監控器、MCU 外部看門狗計時器和時鐘頻率監控器
   • 具有奇偶校驗、校驗和密碼寄存器保護的 SPI 端口
   • 獨立的系統監控 SPI 端口
3. ?DMD 電壓穩壓器?：片上可生成 +16V、+8.5V 和 -10V DMD 控制電壓
4. ?ADC 功能?：12 位 ADC，每幀支持高達 63 個時間序列樣本

?三、技術規格?

1. ?電氣特性?：
   • 工作電壓：3.3V IO 電源、3.3V 數字電源、3.3V 模擬電源
   • DMD 復位穩壓器輸入：5.5V 至 7V
   • 工作溫度：-40°C 至 +105°C（環境溫度）
2. ?ADC 性能?：
   • 輸入范圍：0.1V 至 1.6V
   • 積分非線性：±4 LSB
   • 有效位數：10 位
3. ?穩壓器輸出?：
   • VOFFSET：8.25V 至 8.75V（典型值 8.5V），輸出電流 0.1mA 至 16.3mA
   • VBIAS：15.5V 至 16.5V（典型值 16V），輸出電流 0.1mA 至 1.5mA
   • VRESET：-10.5V 至 -9.5V（典型值 -10V），輸出電流 -0.1mA

?四、功能描述?

1. ?ADC 子系統?：包含 32:1 輸入多路復用器和雙采樣保持電路，支持與 DMD 序列對齊的采樣

?五、應用實現?

1. ?典型應用?：汽車前照燈系統
2. ?電源架構建議?：
   • 輸入：6-18V 電池電源
   • 預穩壓器輸出 6.5V（推薦 LM25118）
   • 3.3V、1.8V 和 1.1V 電源（推薦 TPS62150）
3. ?布局指南?：
   • 注意電源/大電流信號布線
   • 敏感模擬信號與高速數字信號隔離
   • 采用開爾文連接進行電流檢測

?六、封裝信息?

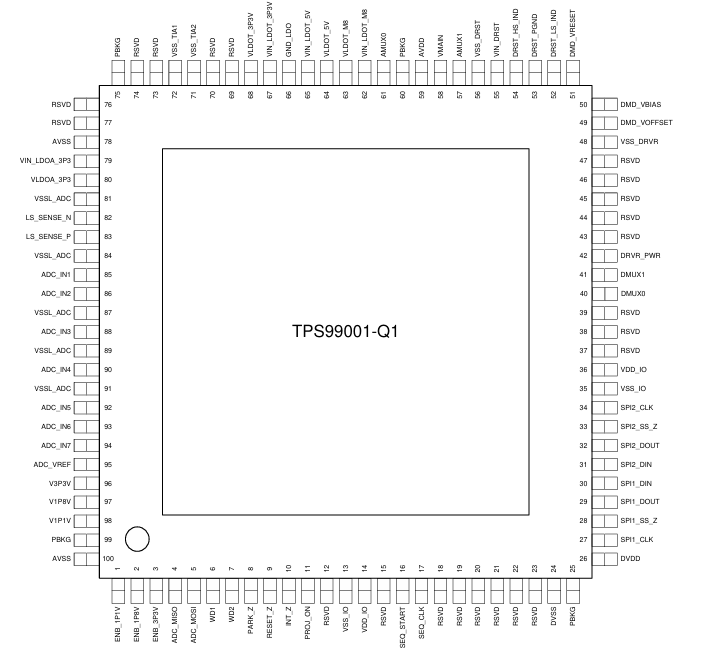

• 封裝類型：100 引腳 HTQFP（PZP）
• 封裝尺寸：14.00mm × 14.00mm

?七、文檔支持?

• 器件支持資源包括 TI E2E 中文支持論壇
• 可通過 ti.com 注冊接收文檔更新通知
