1 自動駕駛數據采集的時間同步挑戰與重要性

隨著自動駕駛技術的快速發展，車輛準確感知周圍環境的能力變得至關重要。在分布式多傳感器系統中，信號從創建到存儲會歷經多個軟件模塊和系統，產生傳播延遲和時鐘波動。BEV（Bird's-Eye-View）感知技術以其尺度變化小、視角遮擋少的顯著優勢，正成為自動駕駛領域的關鍵技術，而高精度時間同步是確保BEV感知算法準確性的基礎保障。

2 時間同步精度要求分析

2.1 不同應用場景的精度需求

自動駕駛數據采集對時間同步提出不同層次的精度要求。軟時間同步主要依賴于軟件層面的算法和協議，精度通常在微秒級別，適用于對時間同步精度要求不高的場景。而硬件時間同步通過GPS模塊提供高精度的時間基準，精度可達納秒級別（100-200ns誤差），滿足自動駕駛和高精度測量的嚴格要求。

2.2 多傳感器協同要求

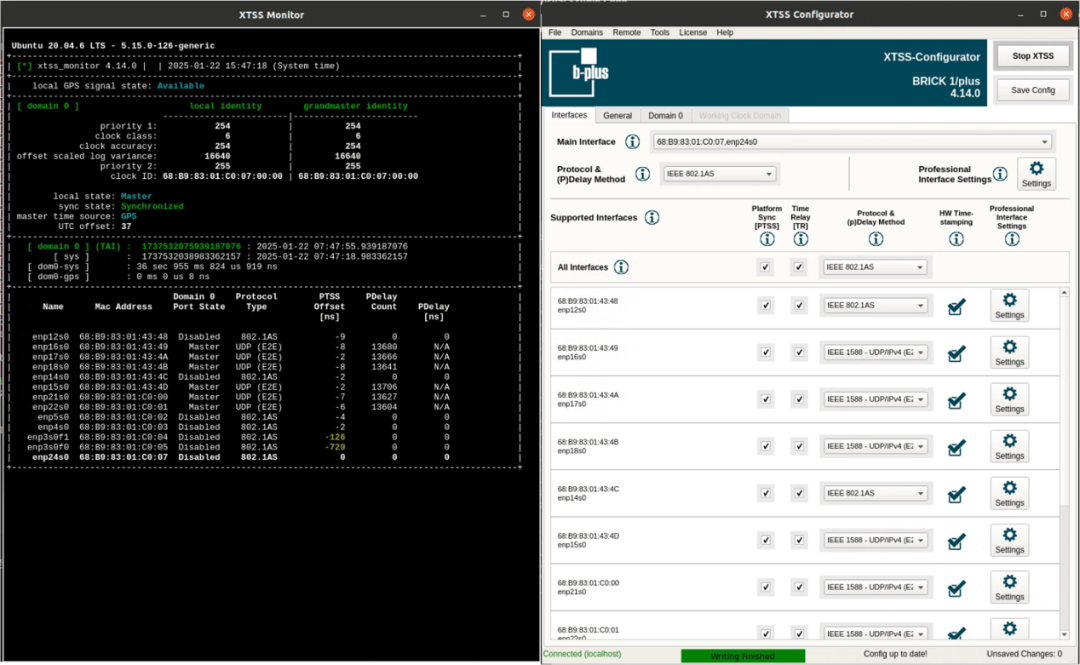

自動駕駛系統包含攝像頭、激光雷達等多種傳感器，各傳感器時鐘源不同會導致數據時間戳不一致。康謀XTSS時間同步服務通過軟件與硬件集成，以平臺時間同步服務（PTSS）與集群時間同步服務（CTSS）使整個系統時鐘按時間運行并持續同步，形成統一時域。

3 BEV Camera數據采集系統方案

3.1 硬件架構設計

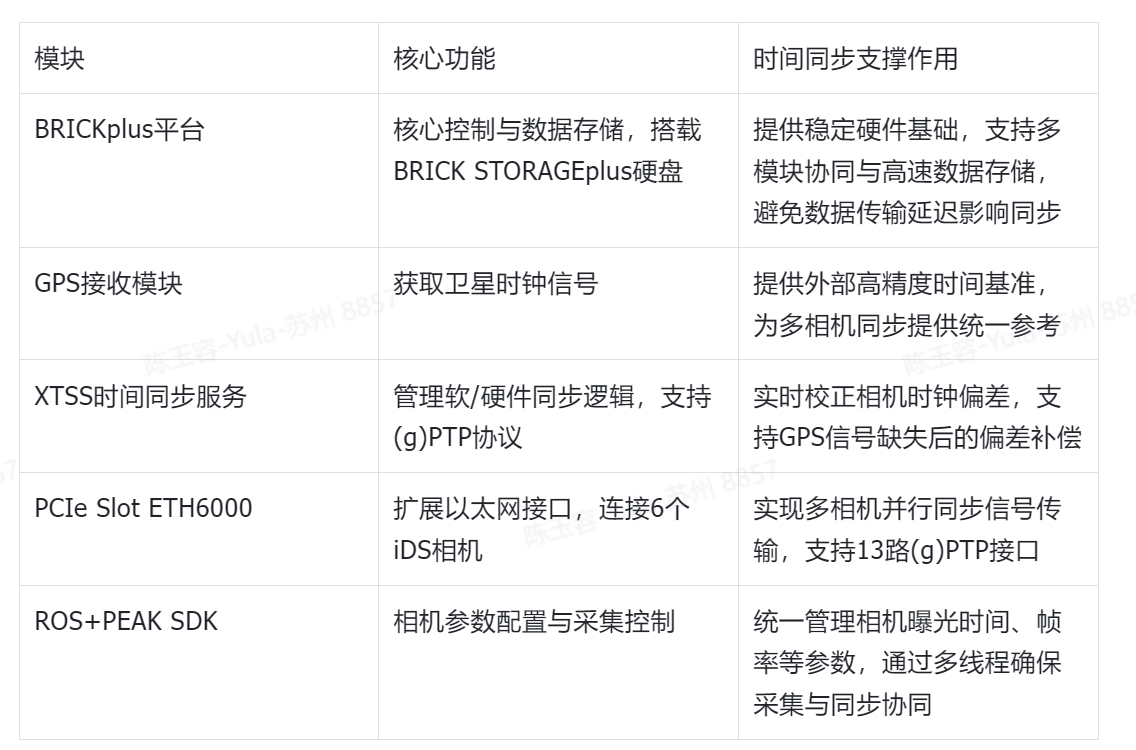

BEV Camera數據采集系統以BRICKplus為核心系統平臺，通過擴展PCIe Slot ETH6000模塊連接6個iDS相機，利用GPS接收模塊獲取衛星時鐘信號，提供XTSS時間同步服務，并支持13路PTP以太網接口。BRICKplus搭載BRICK STORAGEplus硬盤，提供大容量高速存儲，滿足高帶寬數據采集需求。

3.2 軟件集成方案

采用ROS+PEAK SDK方案進行深度集成，實現多相機的參數配置、數據采集與傳輸。通過為每個相機創建獨立的采集線程，并啟動采集循環，確保每個相機的采集過程獨立且高效。相機參數（如曝光時間、幀率和分辨率等）進行統一管理和存儲，可在節點啟動時通過配置文件動態加載。

4 高精度時間同步技術實現

4.1 雙時鐘域架構

TAI時鐘域（域0）作為擴展系統網絡中事件的外部參考，通過gPTP或PTP進行同步，采用GPS或內部晶振時間源，不會發生偏移。工作時鐘域（域1）提供測量和同步任務的時間基準，集成在IEEE 802.1AS-2020標準定義的域1中，作為域0的有效熱備份。

4.2 硬件時間同步優勢

通過GPS模塊提供高精度的時間基準，并利用支持硬件時間戳的以太網接口直接捕獲數據包的時間戳。其時間同步精度可以達到納秒級別，具備高穩定性，不受軟件和網絡延遲影響。

5 時間同步校正機制

5.1 偏差校正策略

當XTSS從"GPS信號缺失狀態"轉為"GPS信號可用狀態"時，通過兩種方法校正期間產生的偏差。當實際GPS時間與GPS模塊內部時間之間的偏差小于預設值時，采用速率校正，平滑補償誤差；當偏差超過預設值時，執行一次時間"跳轉"校正誤差。

5.2 時鐘類型配置

系統支持多種時鐘類型：主節點時鐘（整個網絡的主時鐘源）、普通時鐘（作為主時鐘或從時鐘）、邊界時鐘（跨網絡邊界傳輸時間信息）和透明時鐘（測量數據包延遲并分發到從節點）。

6 技術規格與性能指標

6.1 核心硬件配置

• QX550時間同步板卡 ：4個10GBase-T以太網口，支持最多4個從時鐘同步
• GPS信號源 ：U-blox Neo-M8 GPS模塊

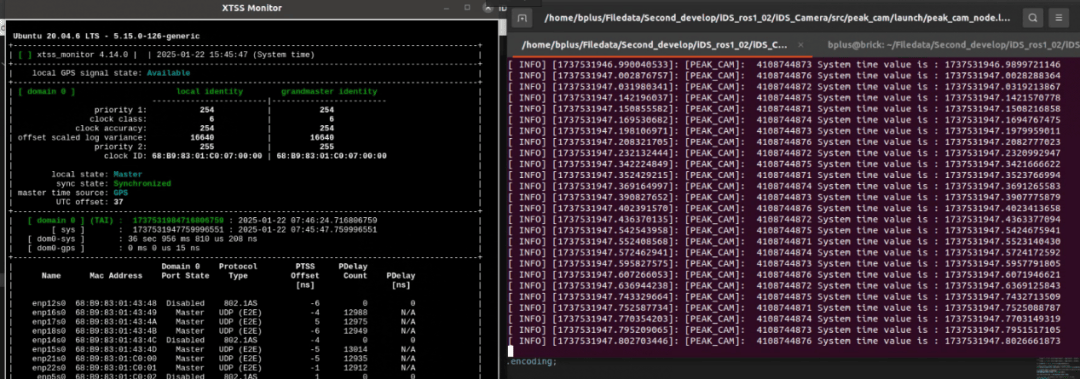

• 時間同步精度 ：多相機采集實現100-200ns誤差
• 支持標準 ：IEEE 802.1AS-2020、IEEE1588v2

6.2 系統特性

• 支持多個時間域，保證持續穩定時間基準
• 自動修正TAI時間"閏秒"誤差
• 支持多域時間轉發和集群時間同步
• 兼容軟硬件兩種時間同步方式

7 方案應用價值總結

康謀BEV Camera數據采集方案有效解決了多相機同步采集和高精度時間同步的難題。該方案通過XTSS時間同步服務和硬件平臺的深度集成，提供了納秒級的時間同步精度，確保了數據采集的完整性和可靠性。靈活的相機參數配置和高效的數據傳輸機制，能夠滿足自動駕駛和高精度測量等場景的嚴格要求，為自動駕駛技術的研發提供了堅實的數據基礎。在自動駕駛數據采集系統中，高精度時間同步是確保各傳感器數據一致性的關鍵技術?？抵\的方案不僅解決了技術復雜性高、成本投入大等挑戰，還提供了完整的系統解決方案，助力自動駕駛技術實現更大突破。
