各位虹科的新老客戶朋友們，大家好！「虹科技術答疑專欄」今天正式和大家見面了~

做這個專欄的初衷很簡單：平時收到不少朋友咨詢實操問題，與其零散回復，不如集中分享 —— 每期聚焦一個高頻痛點，用step-by-step邏輯把「怎么做」講透，哪怕是剛接觸的新手，跟著流程走也能快速搞定問題。

首期我們直擊CAN總線開發核心需求 ——使用虹科PCAN-Explorer 6進行.DBC解析總共分幾步？

01 .

先搞懂：.DBC文件為啥是解析關鍵？

在車載總線測試場景中，工程師常面臨原始十六進制CAN(FD)報文（如0x11 0x22 0x33 0x44 0x55 0x66 0x77 0x88）的業務含義解讀難題。

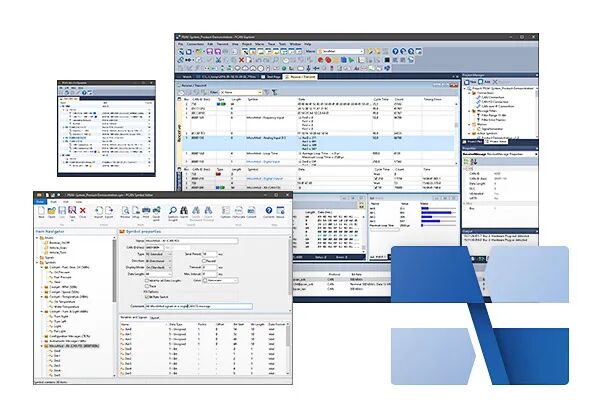

虹科PCAN-Explorer 6作為專業級CAN(FD)總線分析工具，可依托.DBC、.ARXML、.SYM等格式的數據庫文件，即「信號字典」、「總線數據庫 」，將底層十六進制數據精準轉化為車速、轉速等信號級物理量，為總線測試與分析提供核心支撐。

.DBC數據庫文件核心構成要素

Node（節點）：明確總線上參與通信的節點信息，是后續仿真、RBS等功能實現的前提。

Frame（報文）：CAN (FD) 總線傳輸?shù)淖钚?shù)據單元，解析本質即對報文的「翻譯」過程。

Signal（信號）：對應實際業務關注的物理量，需定義起始位、信號長度（鎖定報文中的物理位置 Layout）、精度、偏移量等關鍵參數，支持各類物理量的精準表征。

* 此外，根據業務需求，還可擴展信號描述、通信比特率、發送頻率、數據傳輸方向等配置項，適配不同通信矩陣要求。

02 .

核心操作步驟：4步搞定.DBC解析

第一步：

創建CAN (FD)項目工程

①.

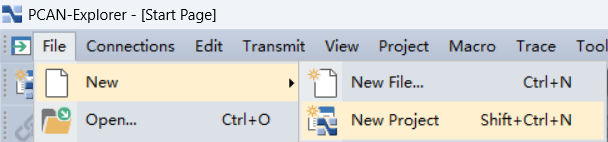

啟動虹科PCAN-Explorer 6，通過【File】-【New】-【Project】路徑創建新項目（快捷鍵：Shift+Ctrl+N）。

②.

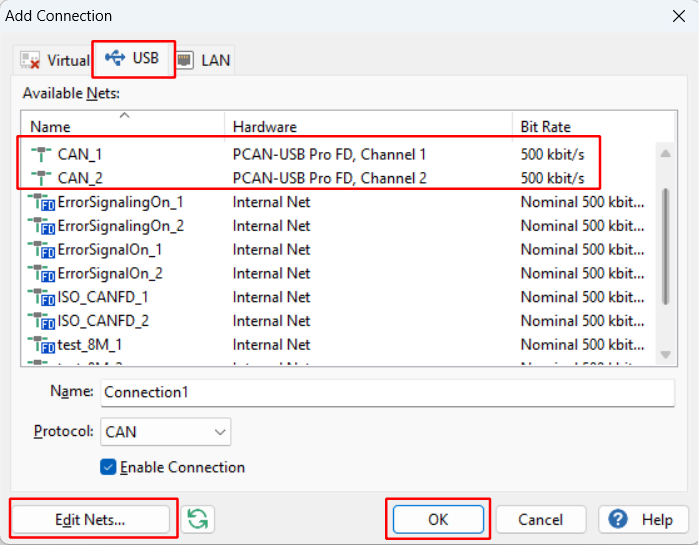

點擊【Connections】-【Add Connection...】，完成硬件類別（虛擬通道、USB、PCI等）與CAN (FD)網絡選擇；

若未配置網絡，可通過左下角【Edit Nets...】配置總線類型、比特率等核心參數，完成連接創建。

第二步：

導入.DBC文件并關聯通道

①.

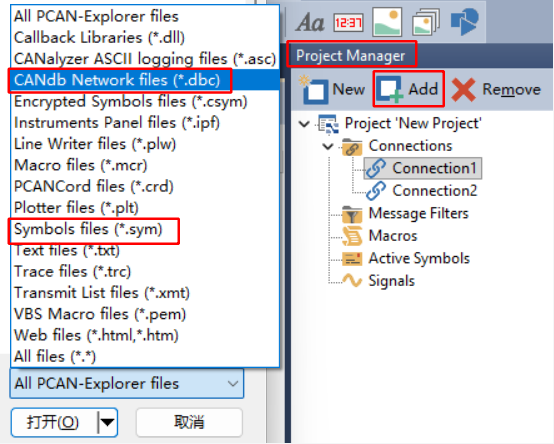

在【Project Manager】中選擇【Add】，這里可以直接導入.DBC文件或者.SYM文件。

②.

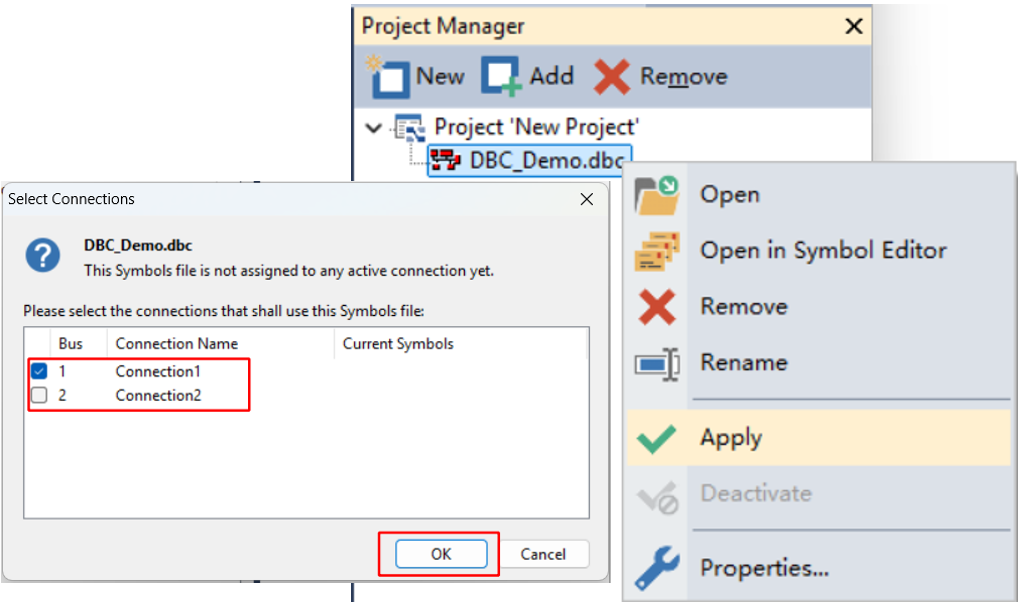

右鍵選中已導入的.DBC文件，點擊【Apply】，在彈出的配置界面中選擇待關聯的總線通道（如 Connection1、Connection2），完成文件與通道的綁定，確保解析規則的定向應用。

第三步：

開啟通訊并查看解析結果

①.

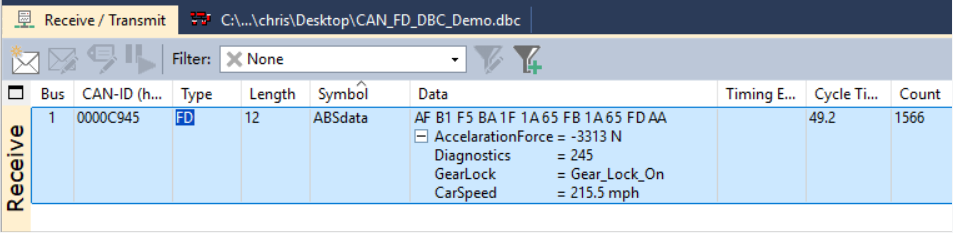

啟動通訊后，接收窗口將自動依據.DBC文件規則完成報文解析，直觀呈現物理量數據（示例：AccelarationForce=-3313N、CarSpeed=215.5mph、Gear_Lock_On等），同時顯示報文計數、周期時間等關鍵參數。

②.

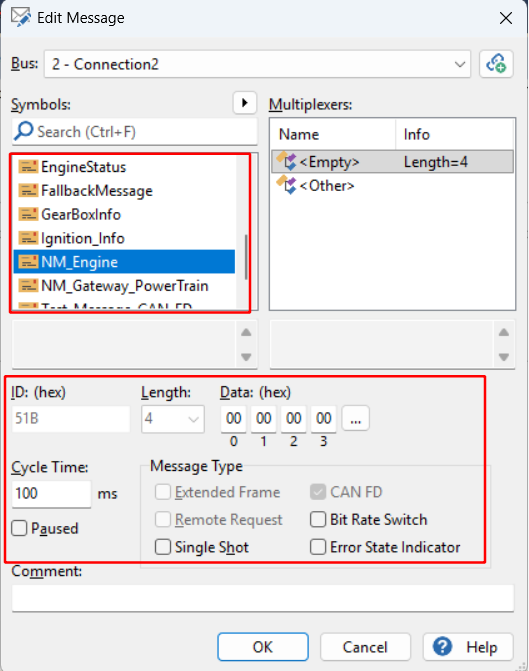

發送界面支持直接從.DBC文件中選擇目標報文與信號，工具將自動依據文件中定義的報文ID、長度、數據格式等參數配置發送內容，支持Extended Frame、CAN FD（BRS）等多種報文類型。

第四步：

數據庫文件的創建、導入、編輯

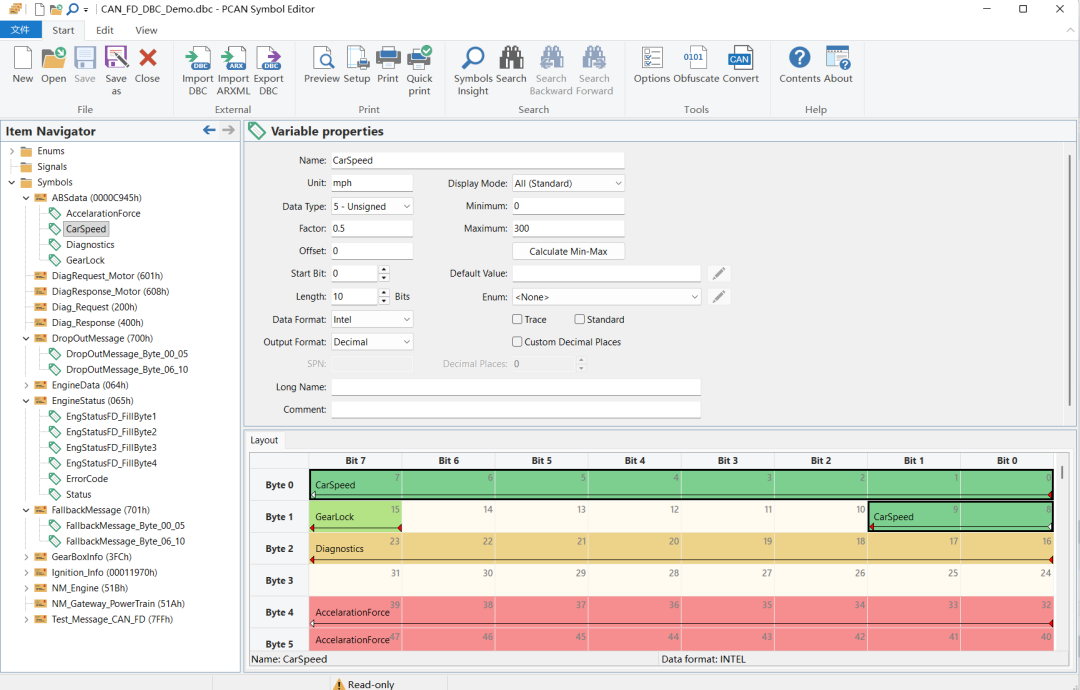

通過工具集成的【Symbol Editor】，可實現.DBC文件的可視化編輯與ARXML文件導入，支持：

報文（Message）的創建、更新與刪除；

信號（Signal）的類型定義、最大/最小值校準、精度與偏移量調整、默認值配置及數據對齊方式設置；

多路復用器（Multiplexers）的配置，覆蓋從通信矩陣到 DBC/ARXML 文件的全流程應用需求。

本期小結 .

虹科PCAN-Explorer 6解析CAN (FD) 報文的核心邏輯很簡單：用.DBC文件定義「翻譯規則」，通過項目工程與通道綁定，讓工具自動將十六進制原始數據轉化為業務物理量。整個流程無需復雜理論，按「創建項目 → 導入綁定.DBC → 開啟通訊 → 按需編輯」四步走，就能解決大部分解析問題。

這套流程適用于車載總線測試、功能驗證、故障排查等常見場景，新手跟著操作就能快速上手。
