在安防監控、網絡通信等設備中，各類接口（如RJ45網口、BNC視頻端口等）常因靜電放電（ESD）、雷擊浪涌等瞬態過電壓而損壞，嚴重影響系統穩定性和使用壽命。

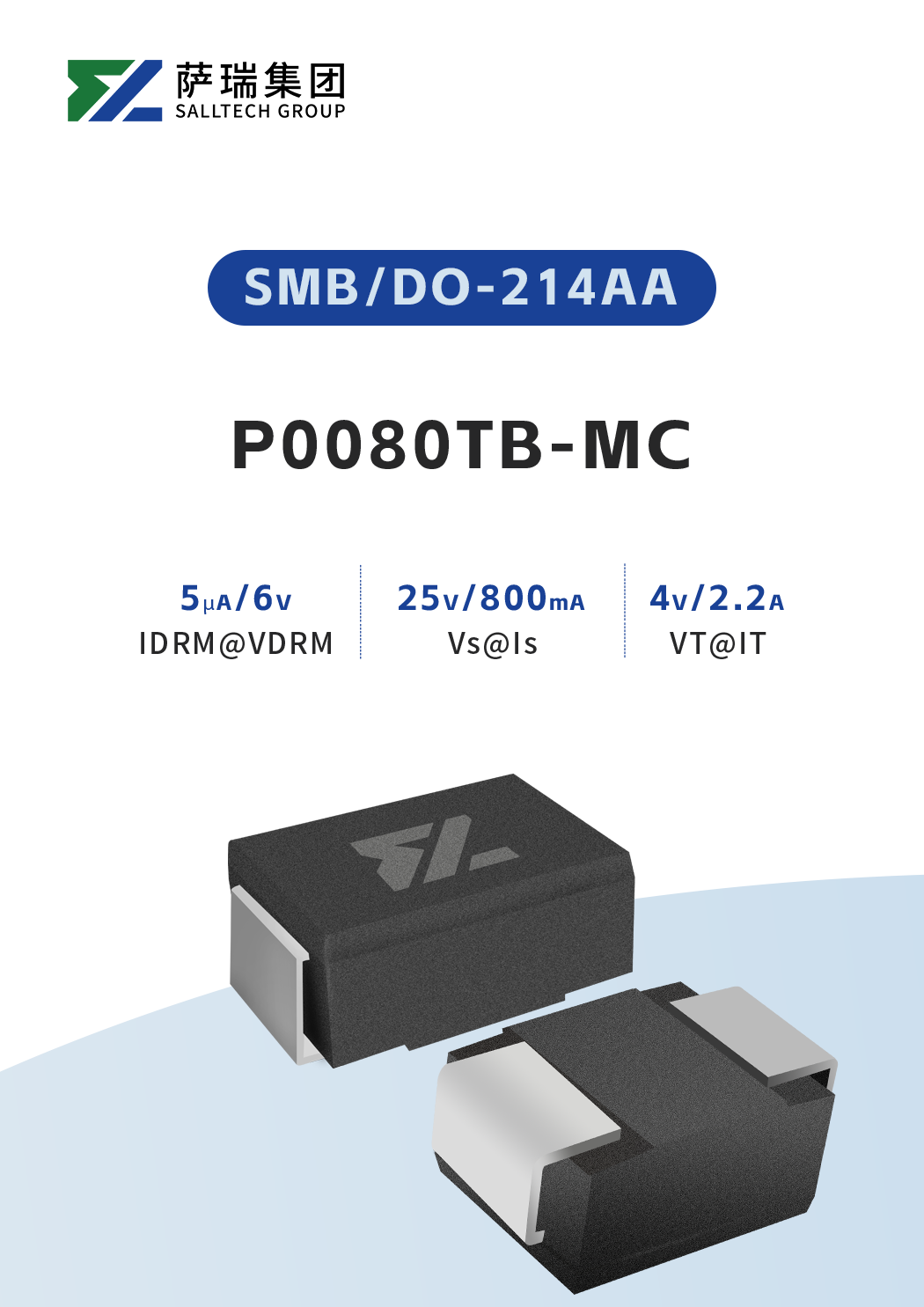

針對這一痛點，江西薩瑞微電子推出了一款性能優異的TSS系列浪涌保護器件——P0080TB-MC，以其大通流、低殘壓的卓越特性，成為安防、網通設備端口防護的可靠選擇。

? 01 產品核心優勢：大通流、低殘壓

大通流能力

800A 峰值脈沖電流（10/700μs波形），可抵御強浪涌沖擊，滿足國內外安規要求。

多次浪涌沖擊后性能不衰減，可靠性高，適用于惡劣電磁環境。

低容低殘壓

殘壓（Vs）僅為4V（@10mA），有效鉗位過電壓，避免后級電路受損。

導通電壓低，響應速度快，能為敏感電路提供更平順的保護。

低電容（≤30pF），不影響高速信號完整性。

短路失效模式，過載后仍可提供一定保護，避免開路風險。

符合無鉛環保標準（E3級），適合出口與綠色制造。

? 02 關鍵電氣參數速覽

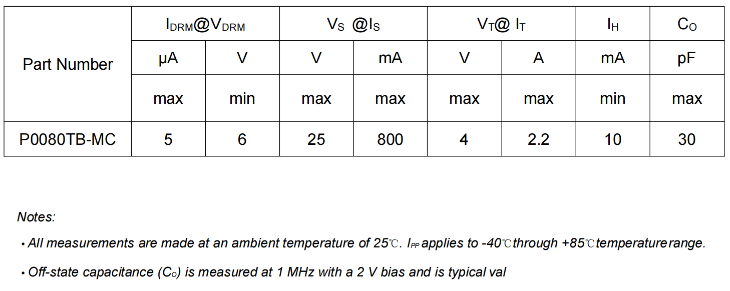

該器件構建了由“預警-擊穿-鉗位”組成的層層遞進的三重動態防護體系，其核心電氣參數如下表所示：

工作溫度范圍：-40℃ ~ +125℃，適用于戶外及工業環境。

? 03實測性能解析

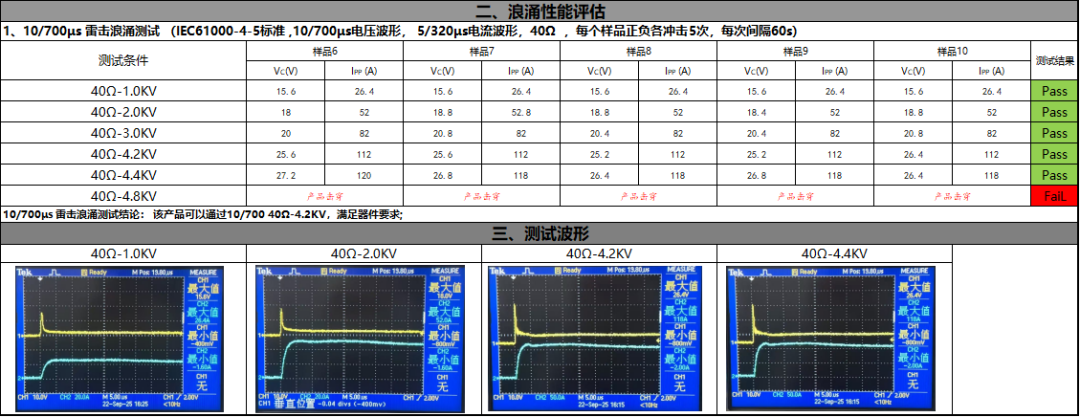

根據薩瑞微實驗室的測試報告，P0080TB-MC在浪涌沖擊測試中表現優異：

測試結果：

可通過 4.2KV 浪涌測試（對應峰值電流約 112A）

極限測試在 4.8KV 時產品擊穿，仍表現出較高的浪涌耐受能力

殘壓表現：在 4.2KV 浪涌下，鉗位電壓僅約 25–26V，展現優異的低殘壓特性。

結論：該產品可滿足絕大多數安防、通信設備的雷擊浪涌防護需求，具備高可靠性。

? 04 典型應用方案推薦

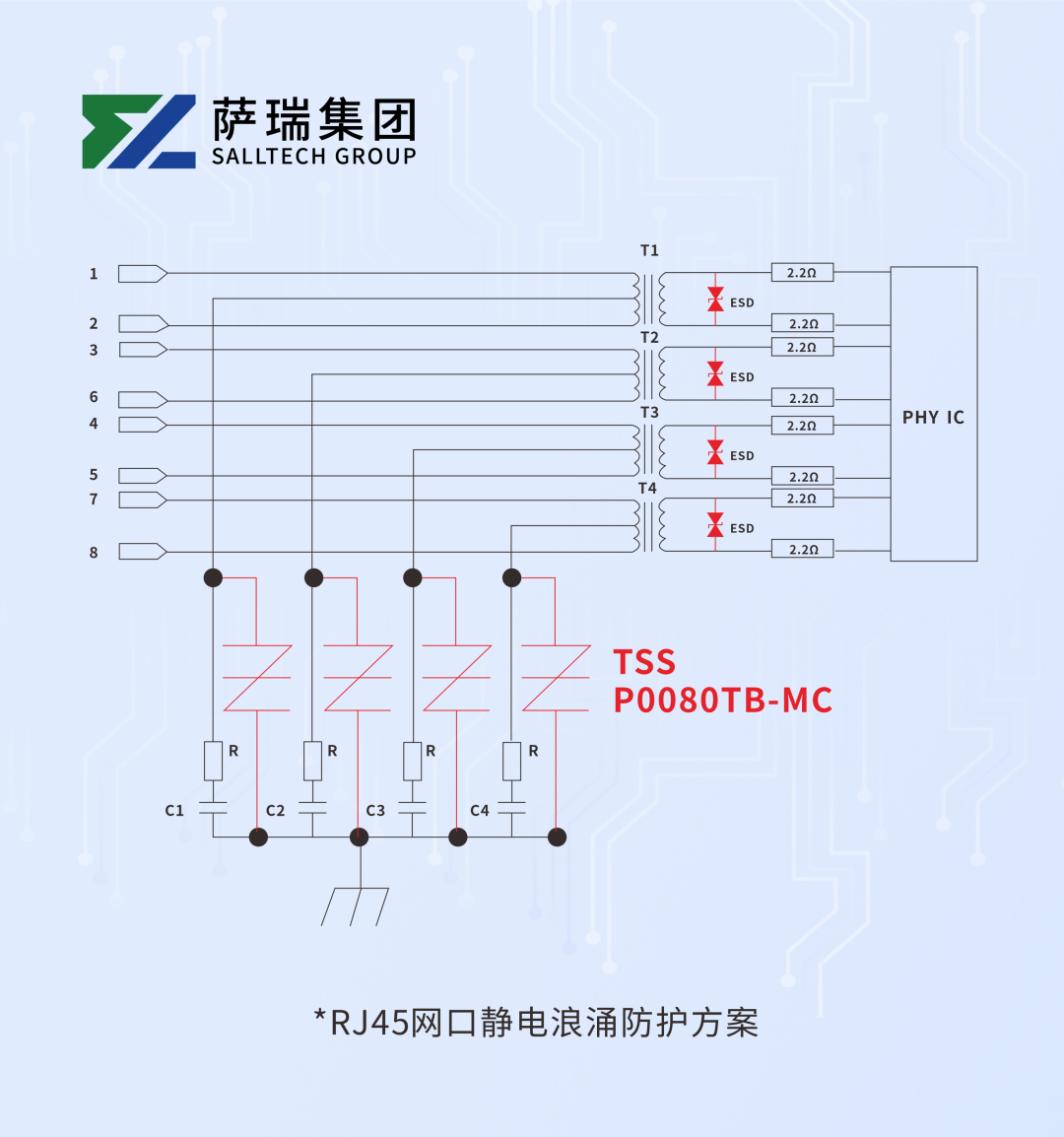

RJ45網口靜電浪涌防護方案

用于交換機、路由器、網絡攝像機等設備的以太網端口。

P0080TB-MC并聯在信號線與地之間，可有效吸收雷擊感應、ESD等瞬態干擾，保護PHY芯片不受損。

BNC視頻端口靜電浪涌防護方案

適用于模擬攝像機、視頻采集卡、監控矩陣等視頻傳輸線路。

在BNC接口的信號線與屏蔽層之間接入TSS，可抑制浪涌及靜電脈沖，提升視頻信號穩定性與設備壽命。

在安防與通信設備日益追求高可靠性與長壽命的今天，端口防護已成為設計中的關鍵一環。

薩瑞微電子P0080TB-MC TSS器件，憑借其大通流、低殘壓、高可靠的綜合性能，為各類接口提供了一道堅固的“電壓防火墻”，是工程師在安防、網通、工控等場景中實現穩健防護的優選器件。
