圣邦微電子推出SGM41050，一款專為2至5節鋰離子電池設計的超低功耗過壓保護方案。該系列產品具備精準的過壓監測與保護功能，靜態功耗僅700nA，提供多種過壓保護閾值和遲滯電壓、保護延時及輸出類型選項，可廣泛應用于筆記本電腦、無線吸塵器、手持電動工具、園藝工具、輕型電動車及UPS備用電源等領域。

SGM41050系列是一款針對2至5節串聯鋰離子電池組系統設計的過壓保護器件，可實時監測電池組中的過壓事件。該系列支持2至5節串聯電池的過壓保護（OVP），提供3.85V至4.6V的可選OVP閾值，精度達±20mV。用戶可根據需要選擇多種OVP遲滯模式，包括一次性鎖存選項，以及50mV、100mV、200mV、250mV、300mV、400mV和500mV的遲滯值選項。

當檢測到任意一節電池電壓超過設定閾值時，器件將自動啟動內部延時定時器。定時結束后，輸出端進入相應工作狀態。輸出拓撲支持靈活配置，可選擇N溝道開漏輸出（低電平有效）或CMOS輸出（高電平有效）。此外，該系列還提供1秒、3秒、4秒和5.5秒的可編程輸出延遲定時器，靜態工作電流僅為700nA。器件內置固定延時定時器，并配備客戶測試模式（CTM），可在測試時縮短延時以便快速驗證。

SGM41050系列提供符合環保理念的TDFN-3×4-8L與MSOP-8兩種綠色封裝形式，滿足不同應用場景的要求。

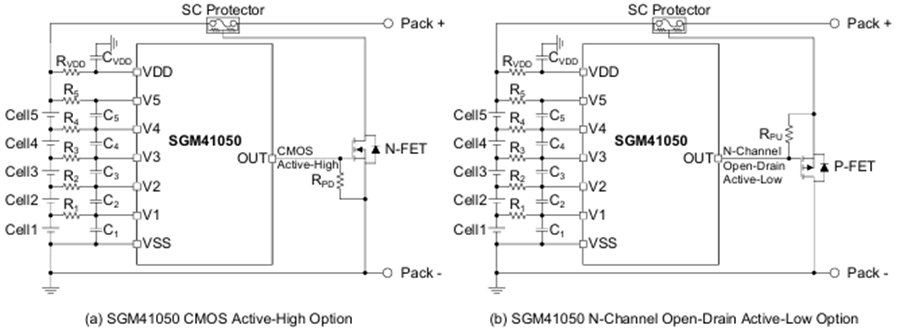

圖1 SGM41050簡化原理圖

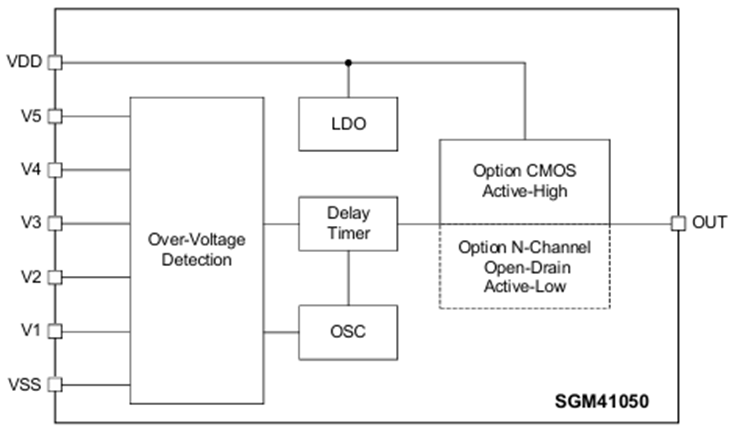

圖2 SGM41050功能框圖

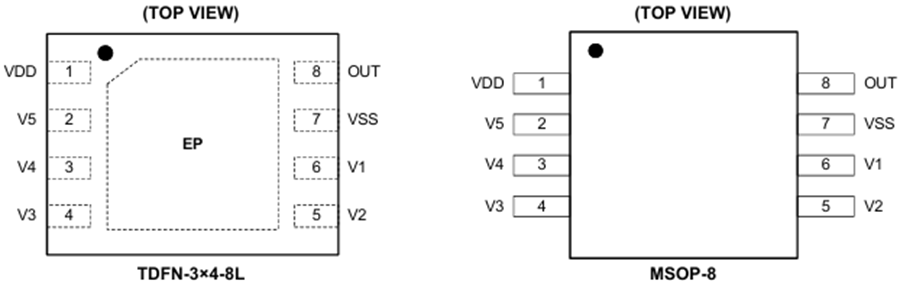

圖3 SGM41050封裝引腳圖
