工業級 ISOBUS 連接器：Amphenol DuraMate? 91 系列解析

在工業和農業設備的電氣系統設計中，連接器的性能和可靠性直接影響著整個系統的運行。Amphenol Sine Systems 的 DuraMate? AHDP 和 AHDM/AHDBM ISOBUS 91 系列連接器，專為滿足惡劣環境下的應用需求而設計，今天我們就來詳細了解一下這兩款連接器。

文件下載：Amphenol Sine Systems DuraMate ISOBUS 91連接器.pdf

產品概述

DuraMate? AHDP ISOBUS 91 系列

這是一系列環境密封、多針、重型的圓形塑料（AHDP）插頭和插座。它采用經濟實惠的快速連接圓形卡口鎖定系統，符合 ISO 11783 標準，適用于拖拉機、農具和軟件之間的控制與通信，能很好地應對越野、農業等惡劣環境的挑戰。該系列有 24 尺寸、9 針的規格可供選擇。

DuraMate? AHDM/AHDBM ISOBUS 91 系列

此系列同樣是環境密封、多針、重型的連接器，不過采用了圓形金屬插頭（AHDM）和可分離金屬（AHDBM）插頭及插座。同樣具備經濟快速的卡口鎖定系統，滿足 ISO 11783 標準，適用于惡劣的越野和農業應用場景，有 24 尺寸、9 針的規格。

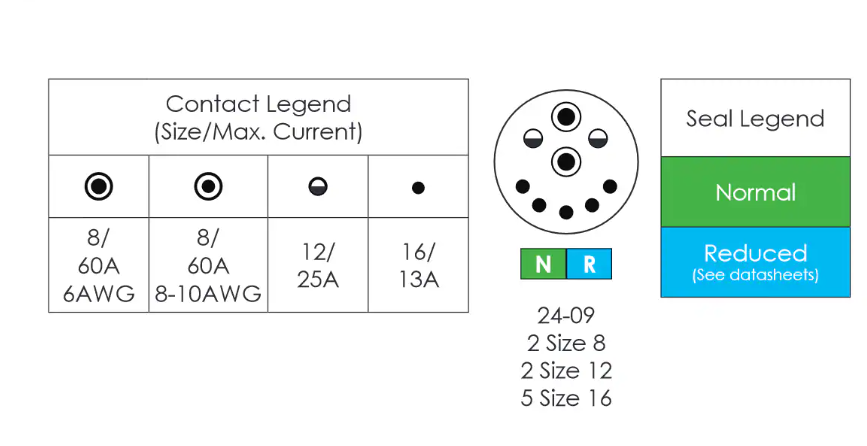

觸點橫截面

關鍵特性

兼容性與通用性

• AHDP 91 系列：是所有 HDP20 部件的一對一替代品，與其他行業標準圓形卡口版本兼容。
• AHDM/AHDBM 91 系列：是所有 HD30/HDB36 部件的一對一替代品，兼容其他行業標準圓形卡口版本，同時 AHDBM 91 系列插頭和插座在搭配使用時具備分離功能。

電氣性能

• 電流額定值：兩種系列的每個觸點都有不同的電流額定值，如 8 號尺寸為 60A，12 號尺寸為 25A，16 號尺寸為 13A。
• 電壓和絕緣：工作溫度范圍為 -55°C 至 +125°C，絕緣插入件采用熱塑性材料，介電耐受電壓在 1500VAC 時電流泄漏為 -2mA。

機械設計

• 卡口設計：兩者都采用 3 鍵槽卡口設計，確保連接器正確配對。
• 外殼材料：AHDP 系列采用熱塑性外殼材料，AHDM/AHDBM 系列采用鋅合金/鋁合金外殼材料，具有高強度、抗沖擊和輕量化的特點。
• 密封特性：采用耐用的高溫硅膠密封，能防止灰塵、水、泥漿等污染物進入，達到 IP67/IP69K 防護等級（在配對狀態下），還能抵抗?jié)櫥?、液壓油和化石燃料的侵蝕。

安裝與適配

• 背殼選項：都提供全系列的背殼選項，包括不同角度和類型的背殼，以適應各種安裝需求。
• 導線適配：提供多種導線絕緣外徑范圍的選擇，方便不同規格導線的連接。

產品規格對比

應用場景與選型建議

應用場景

• 農業機械：在拖拉機、收割機等農業設備中，用于設備之間的電氣連接，確?？煽康耐ㄐ藕涂刂?。
• 越野車輛：在惡劣的越野環境下，保證電氣系統的穩定運行。

選型建議

• 如果對成本較為敏感，且對重量和耐腐蝕性要求不是特別高，AHDP 系列是一個不錯的選擇。
• 如果需要更高的強度和耐用性，以及具備分離功能的連接器，AHDM/AHDBM 系列會更適合。

總結

Amphenol Sine Systems 的 DuraMate? AHDP 和 AHDM/AHDBM ISOBUS 91 系列連接器，憑借其出色的性能、豐富的特性和廣泛的適用性，為工業和農業領域的電氣連接提供了可靠的解決方案。在實際設計中，工程師們可以根據具體的應用需求和環境條件，合理選擇合適的連接器，以確保系統的穩定運行。大家在實際應用中有沒有遇到過連接器相關的問題呢？歡迎在評論區分享。
