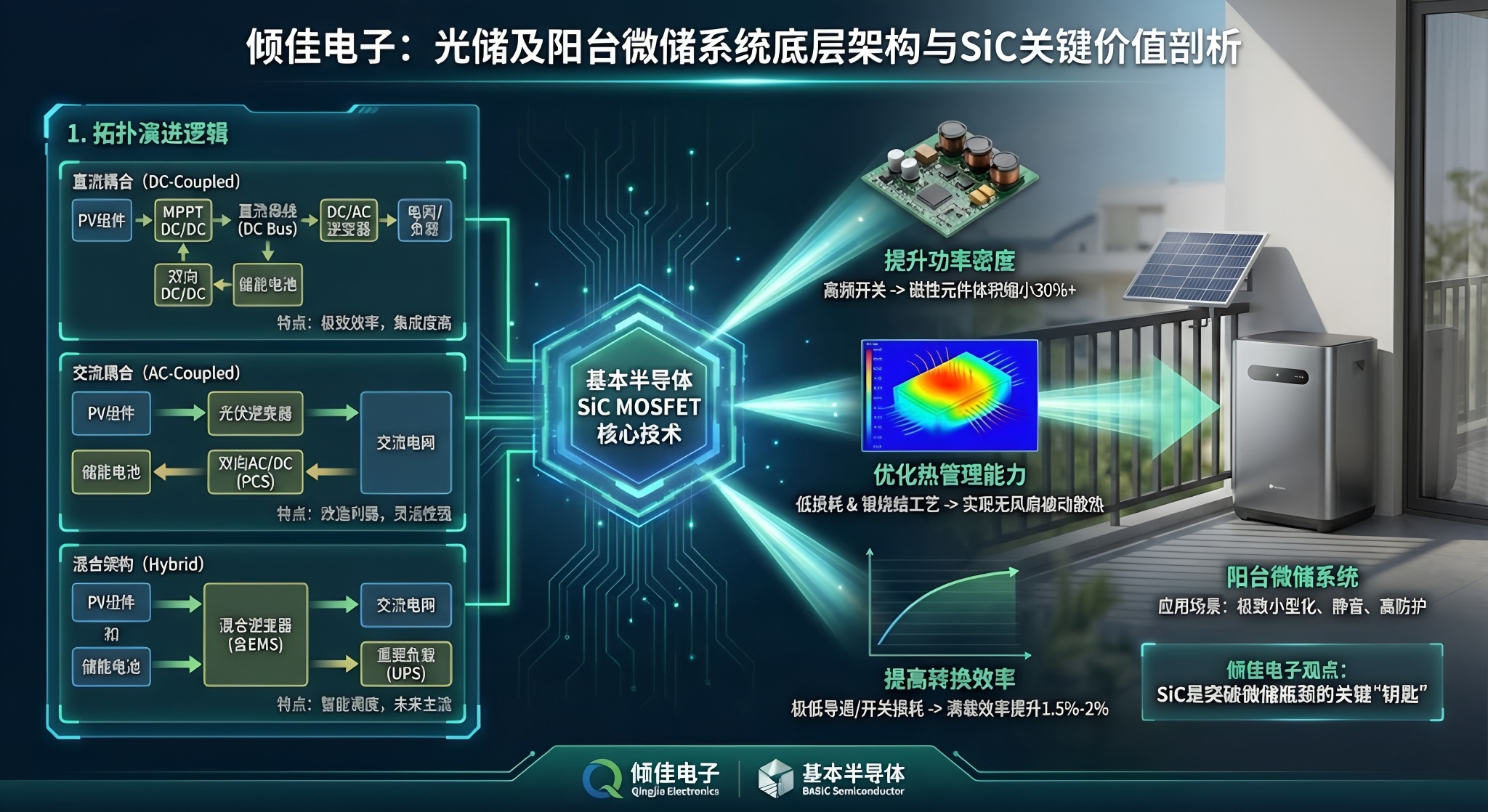

隨著儲能電池成本（特別是磷酸鐵鋰電池）的顯著下降，陽臺光伏正從單純的“并網發電”向“光儲一體化”演進。根據能量流動的路徑不同，現有的陽臺微儲拓?fù)渲饕譃橹绷黢詈希―C-Coupled）、交流耦合（AC-Coupled）以及新興的混合集成架構。

3.1 直流耦合（DC-Coupled）架構：效率優先的“光伏伴侶”

直流耦合是目前陽臺微儲改造中最主流、最高效的方案，其核心在于將儲能單元置于光伏組件與微型逆變器之間。

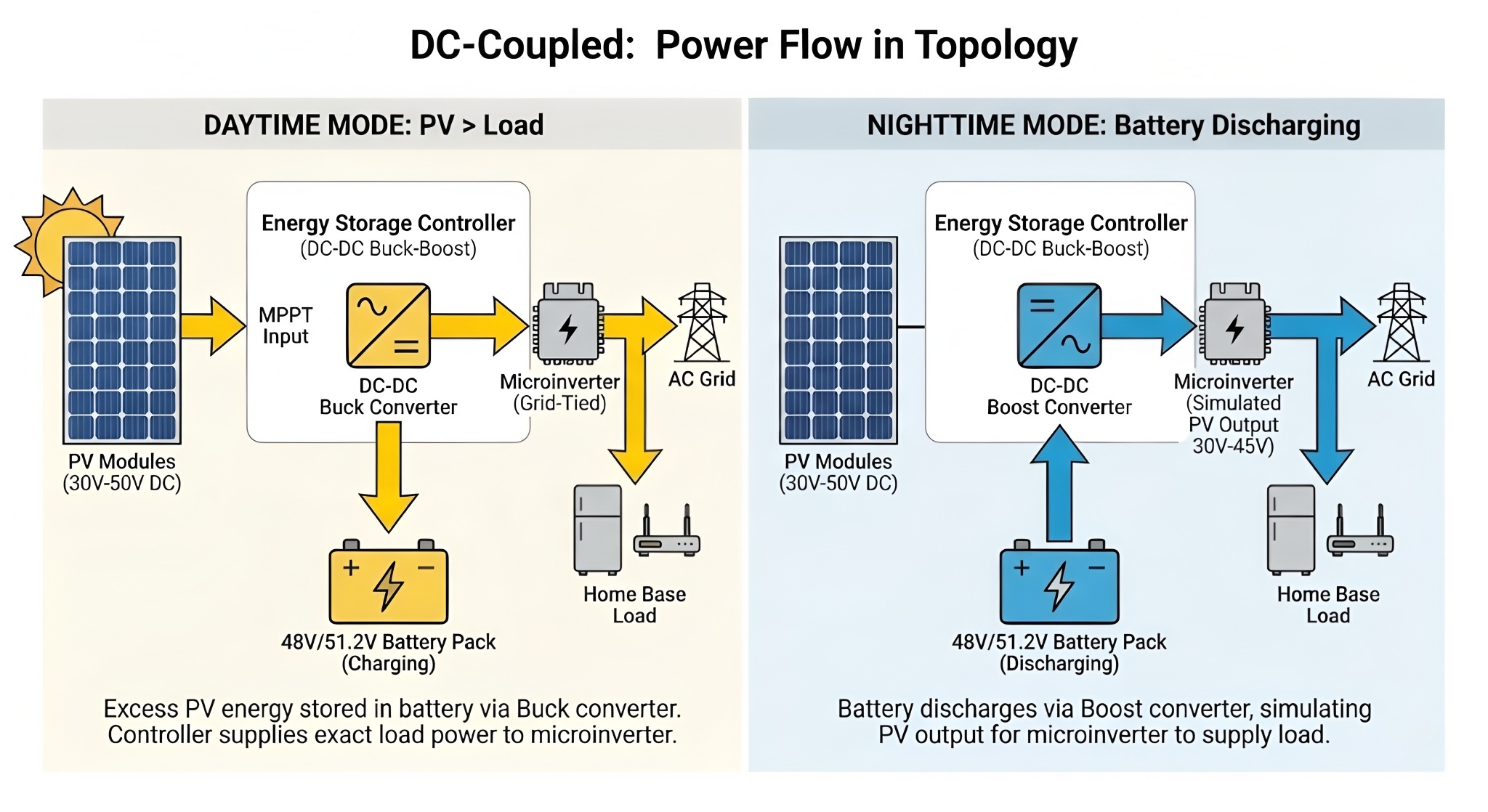

3.1.1 拓?fù)湓砼c功率流

在直流耦合架構中，光伏組件輸出的直流電（通常為30V-50V）直接進入儲能控制器的MPPT輸入端。控制器內部包含一個DC-DC變換器（通常為Buck-Boost電路），負責將光伏能量分配給電池充電或直接旁路給微型逆變器。

• 日間模式：當光伏發電功率大于家庭基底負載時，控制器將多余的能量通過DC-DC降壓存入電池（例如48V或51.2V電池組）。同時，控制器通過輸出端口向微型逆變器輸送剛好滿足家庭負載的功率。
• 夜間模式：電池放電，通過DC-DC升壓電路將電壓抬升至微型逆變器的工作電壓范圍（如30V-45V），模擬光伏組件的輸出特性，使微逆繼續工作并向電網供電。

3.1.2 技術優勢與挑戰

優勢：

• 轉換效率高：能量只經過一次DC-DC轉換即進入電池，避免了“DC-AC-DC”的多次轉換損耗。據測算，直流耦合系統的往返效率（Round-trip Efficiency）可達95%以上，顯著高于交流耦合。
• 改造成本低：用戶無需更換原有的微型逆變器，只需串入儲能控制器即可升級。

挑戰：

• MPPT干擾問題：儲能控制器的輸出端需要模擬光伏組件的I-V曲線，以“欺騙”微型逆變器的MPPT算法。如果模擬不精確，微逆可能會頻繁掃描最大功率點，導致輸出振蕩或追蹤效率低下。Zendure的SolarFlow系統通過其“PV-Hub”技術較好地解決了這一問題，實現了對微逆功率的精確節流。

3.2 交流耦合（AC-Coupled）架構：靈活性至上的“后裝方案”

交流耦合架構中，儲能系統獨立于光伏發電系統，通過交流母線進行能量交換。

3.2.1 拓?fù)湓?/h4>

光伏組件連接微型逆變器直接并網。儲能電池則配備一個獨立的雙向AC-DC逆變器（或充電器+逆變器），直接插在家庭的墻插上。

• 充電邏輯：系統通過智能電表或CT互感器監測家庭總進線處的功率流向。當檢測到有功率向電網倒送（即光伏發電過剩）時，儲能逆變器啟動整流模式（AC-DC），從插座取電為電池充電。
• 放電邏輯：當監測到家庭從電網買電時，儲能逆變器啟動逆變模式（DC-AC），向家庭微網注電，抵消買電量。

3.2.2 適用場景分析

• 優勢：安裝位置極度靈活，電池可以放在室內任何有插座的地方，無需在陽臺上進行復雜的直流布線。對于已經裝修好、不便穿墻打孔的公寓尤為友好。
• 劣勢：效率較低。能量需經過“光伏DC -> 逆變AC -> 整流DC（存）-> 逆變AC（用）”三次轉換，總效率往往低于85%。此外，硬件成本較高，因?yàn)殡姵囟诵枰惶淄暾碾p向逆變電路。

3.3 混合微型逆變器（Hybrid Microinverter）：終極集成形態

混合微型逆變器將成為技術發展的主流趨勢。這種架構將光伏MPPT、電池充放電管理（BMS接口）以及并網逆變功能集成在一個緊湊的機殼內。

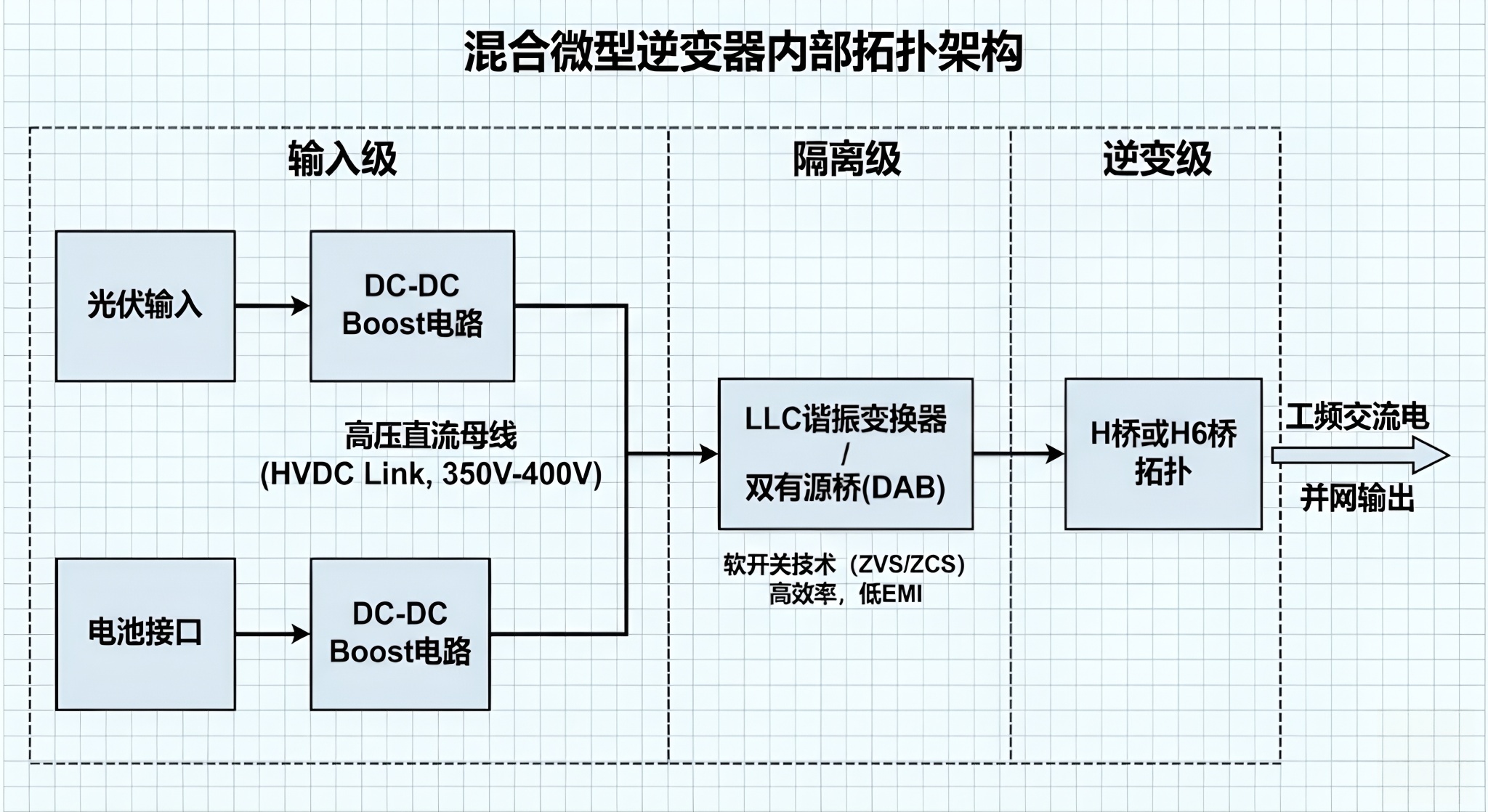

3.3.1 內部拓?fù)浼軜?gòu)解析

混合微逆通常采用多端口DC-DC變換器架構。

• 輸入級：包含多個并行的DC-DC Boost電路，分別對應光伏輸入和電池接口。這些電路共享一個高壓直流母線（HVDC Link，通常在350V-400V）。
• 隔離級：為了滿足并網安全，通常采用LLC諧振變換器或**雙有源橋（DAB）**拓?fù)溥B接低壓側和高壓側。LLC拓?fù)淅密涢_(kāi)關技術（ZVS/ZCS），在全負載范圍內實現極高的轉換效率和極低的電磁干擾（EMI）。
• 逆變級：采用H橋或H6橋拓?fù)洌瑢⒏邏褐绷髂孀優楣ゎl交流電。

3.3.2 趨勢預測

這種“全合一”架構正逐漸取代分離式設備。它消除了設備間的兼容性問題，并通過統一的能量管理算法實現了毫秒級的功率響應。然而，極高的集成度對散熱提出了嚴苛挑戰，這也正是碳化硅功率器件大展身手的舞臺。

4.陽臺微儲技術發展趨勢

基于對當前市場動態及技術前沿的分析，陽臺微儲技術將呈現以下四大顯著趨勢：

4.1 系統家電化與極簡安裝

未來的微儲系統將完全剝離“工業品”的屬性，轉而具備消費電子產品的特征。

• 無線互聯：通過藍牙Mesh或Matter協議，光伏、儲能、智能插座與高耗能電器（如洗衣機、烘干機）將形成聯動。例如，當光伏發電過剩時，系統自動觸發智能插座開啟洗衣機，而非僅僅將電存入電池。
• 盲插接口：復雜的MC4端子和螺絲接線將被具備防呆設計的專用磁吸接口或快插接口取代，確保無電氣背景的用戶也能安全操作。

4.2 雙向變換與V2H（Vehicle-to-Home）技術的下沉

雖然V2H通常指電動汽車向家庭供電，但在微儲領域，雙向DC-DC變換技術的普及使得“微型V2H”成為可能。便攜式儲能電源（Portable Power Station）將與陽臺光伏深度融合，既可以作為露營時的移動電源，回家后又能接入陽臺微逆作為固定儲能，實現一機多用。

4.3 智能化與AI算法的深度植入

• 動態電價套利：結合歐洲日益普及的動態電價（Dynamic Tariff），AI算法將自動預測次日的光照曲線和電價波動。在電價為負或極低時，系統自動從電網充電；在電價高峰期放電。這種模式將微儲系統的盈利模式從單一的“自發自用”擴展到了“電價套利”。
• 本地化邊緣計算：為了保護隱私并提高響應速度，更多的數據處理將在設備本地（Edge）完成，而非完全依賴云端。

4.4 安全標準的嚴苛化

隨著VDE 0126-95等草案的推進，陽臺光儲的安全性將被重新審視。

• 電氣隔離：未來的標準可能強制要求電池端與網側進行電氣隔離，這將推動高頻變壓器隔離拓?fù)涞娜嫫占啊?/li>
• 接觸安全：低于60V的直流安全電壓（SELV）架構將成為主流，以確保非專業人員在觸碰帶電端子時不會發生觸電事故。

5. 碳化硅（SiC）MOSFET：陽臺微儲性能躍遷的引擎

在微儲系統追求高功率密度、無風扇靜音設計和極致效率的道路上，傳統的硅基（Si）IGBT和MOSFET已逐漸觸及物理極限。第三代半導體材料碳化硅（SiC）憑借其禁帶寬度大、擊穿場強高、熱導率高等物理特性，成為了打破這一瓶頸的關鍵。

5.1 物理特性的降維打擊

SiC的禁帶寬度是Si的3倍，擊穿場強是Si的10倍，熱導率是Si的3倍。這些物理參數在微儲應用中轉化為具體的工程優勢：

• 極低的導通電阻（RDS(on)?） ：在相同耐壓等級下，SiC MOSFET的漂移層更薄，摻雜濃度更高，從而大幅降低了導通電阻。例如，基本半導體（BASiC）的1200V SiC MOSFET可以做到10mΩ-40mΩ的極低阻抗，而同等級的硅基器件往往在數百毫歐。
• 可忽略的反向恢復電荷（Qrr?） ：在微逆常用的圖騰柱PFC（Totem-Pole PFC）或LLC拓?fù)渲?，體二極管的反向恢復損耗是限制頻率提升的主要因素。SiC MOSFET的體二極管反向恢復電荷極小，幾乎消除了開通損耗，使得硬開關拓?fù)湓诟哳l下依然保持高效率。

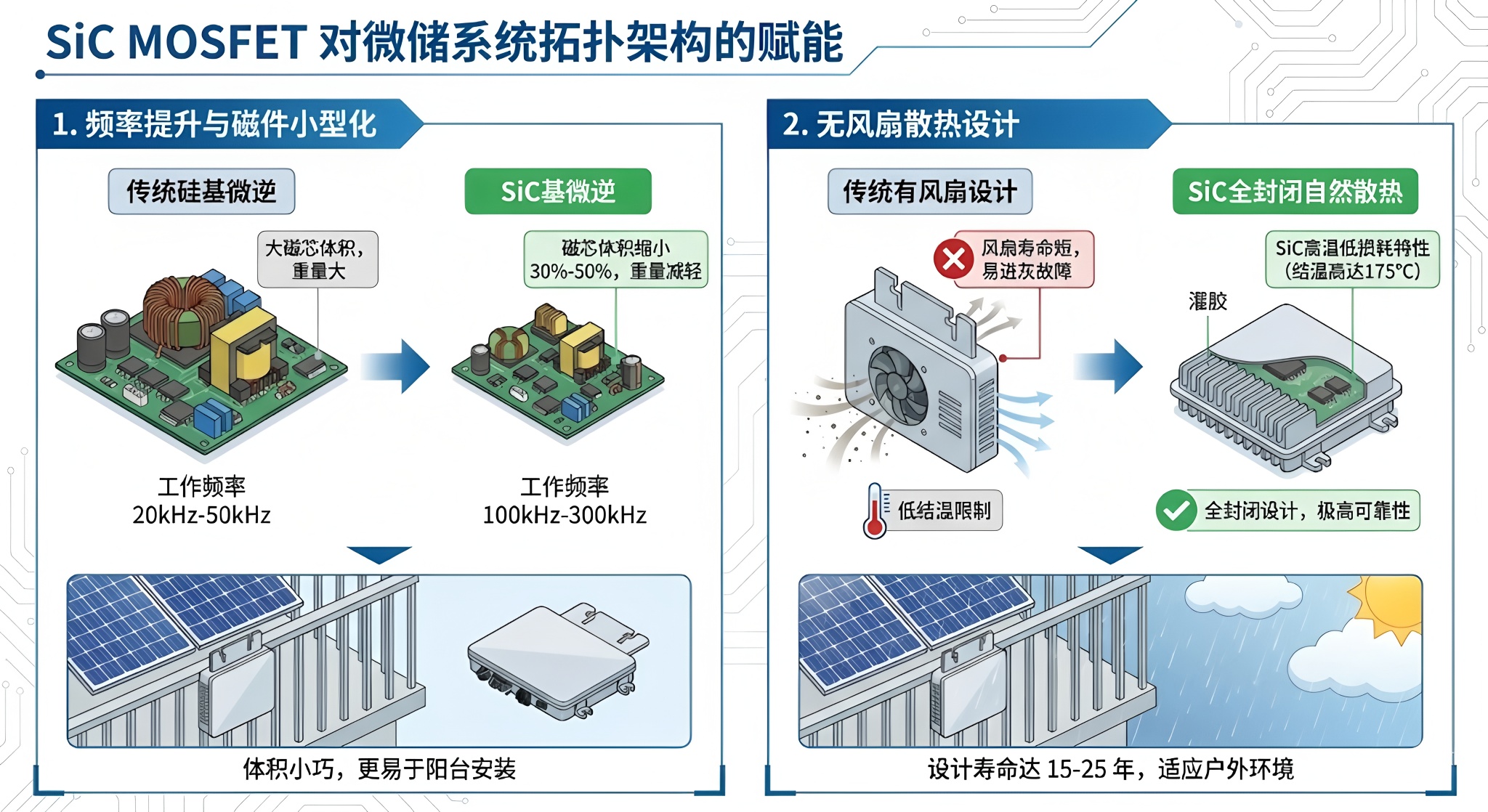

5.2 對拓?fù)浼軜?gòu)的賦能

SiC MOSFET的引入使得微儲系統的拓?fù)湓O(shè)計發生了質變。

• 頻率提升與磁件小型化：傳統硅基微逆的工作頻率通常在20kHz-50kHz。采用SiC后，開關頻率可輕松提升至100kHz-300kHz。根據變壓器伏秒平衡原理，頻率的提升直接導致所需的磁芯體積和電感量成比例下降。這意味著微逆的體積可以縮小30%-50%，重量減輕，更易于懸掛在陽臺護欄上。
• 無風扇散熱設計：陽臺設備長期暴露在戶外，風扇是壽命最短的部件且易進灰。SiC的高溫工作能力（結溫可達175°C）和低損耗特性，使得全封閉自然散熱（灌膠工藝）成為可能，極大地提升了系統的可靠性和壽命（通常設計壽命達15-25年）。

5.3 效率與經濟性分析

盡管SiC器件的單價高于Si器件，但系統級成本（System Level Cost）往往更具優勢。

• BOM成本平衡：SiC的高頻特性減少了昂貴的銅線和磁性材料的使用，同時縮小了鋁制散熱器的體積。這些被動元件成本的下降往往能抵消主動器件的溢價。
• 能量產出增益：在弱光（清晨/傍晚）或部分遮擋條件下，SiC器件極低的開關損耗使得微逆能更早啟動、更晚停機，全生命周期內的發電量提升可達1.5%以上，這對于微利時代的陽臺光伏至關重要。

6. 基本半導體（BASiC Semiconductor）：SiC技術在微儲中的應用實踐

作為中國第三代半導體行業的領軍企業，基本半導體（BASiC Semiconductor）深耕碳化硅功率器件領域，其產品線覆蓋了從分立器件到車規級模塊的全譜系。針對陽臺微儲和戶用光儲市場，基本半導體提供了一系列針對性極強的解決方案。

6.1 B3M系列分立器件：微型逆變器的核心引擎

陽臺微儲系統中的微型逆變器和雙向DC-DC變換器，對器件的體積和效率要求極為苛刻?；景雽?dǎo)體的第三代SiC MOSFET（B3M系列）憑借其卓越的參數表現，成為這一領域的理想選擇。

6.1.1 650V SiC MOSFET在微逆逆變的應用 儲能高壓側的應用

微型逆變器H橋逆變。在混合微儲系統中，電池通常通過雙向DC-DC連接到350V-400V的直流母線。

推薦型號：B3M040065Z(650V, 40mΩ, TO-247-4) B3M025065Z(650V, 25mΩ, TO-247-4)和B3M040065L(TOLL封裝)B3M025065L(TOLL封裝)。

技術價值：

• TOLL封裝優勢：B3M040065L B3M025065L采用TOLL表面貼裝封裝，相較于傳統的插件封裝，體積減小了80%以上，寄生電感極低（<2nH）。這對于數百千赫茲的高頻開關至關重要，能有效抑制電壓尖峰，減少吸收電路的損耗，完美適配超薄型微逆設計?。
• Kelvin源極設計：B3M040065Z采用4引腳TO-247封裝，引入了Kelvin源極（Driver Source）。這種設計將驅動回路與功率回路解耦，消除了源極引線電感對柵極驅動信號的負反饋干擾，使得開關速度更快，損耗降低約30%。

7. 結論與展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

陽臺微儲系統正處于從“初級并網”向“智能互聯微網”跨越的關鍵時期。隨著技術的成熟和成本的下降，陽臺光儲將成為城市家庭的標準能源電器。在這一進程中，拓?fù)浼軜?gòu)的創新（如雙向LLC、混合集成）提供了系統實現的基礎，而碳化硅（SiC）功率器件則是實現這些架構性能指標的物理基石。

國產逆變器廠商通過引入高頻隔離拓?fù)浜蛿?shù)字化管理平臺，確立了高端微儲的標桿。而基本半導體憑借其在SiC材料、器件設計及封裝工藝上的深厚積累，提供了從高性能分立器件（TOLL/TO-247-4）到高可靠性工業模塊的全棧解決方案。特別是其第三代SiC MOSFET，通過極低的開關損耗和優異的熱性能，完美解決了陽臺微儲設備“小體積、大功率、無風扇”的矛盾需求。

未來，隨著SiC成本的進一步優化和產能的釋放，我們有理由相信，全碳化硅架構將成為陽臺微儲系統的主流配置，推動全球城市能源利用效率邁上新的臺階。
