ZVS 丟失： ZVS 的實現依賴于 $L_{lk}$ 中存儲的能量（$E = frac{1}{2} L_{lk} I_p^2$）4。在輕載條件下，$I_p$ 非常小，導致存儲的能量不足以在死區時間內完成對 $C_{oss}$ 的充放電 。

后果： 尤其是滯后臂 (Lagging Leg)，由于其諧振轉換時可利用的能量更少，極易在輕載下丟失 ZVS 。開關管被迫從 ZVS 退化為硬開關 (Hard Switching)，導致開關損耗激增 。

挑戰三：其他問題

占空比丟失 (Duty Cycle Loss)： 較大的 $L_{lk}$ 雖然有助于實現 ZVS，但也會減緩原邊電流的上升斜率，從而損失了有效占空比，限制了最大輸出電壓 。

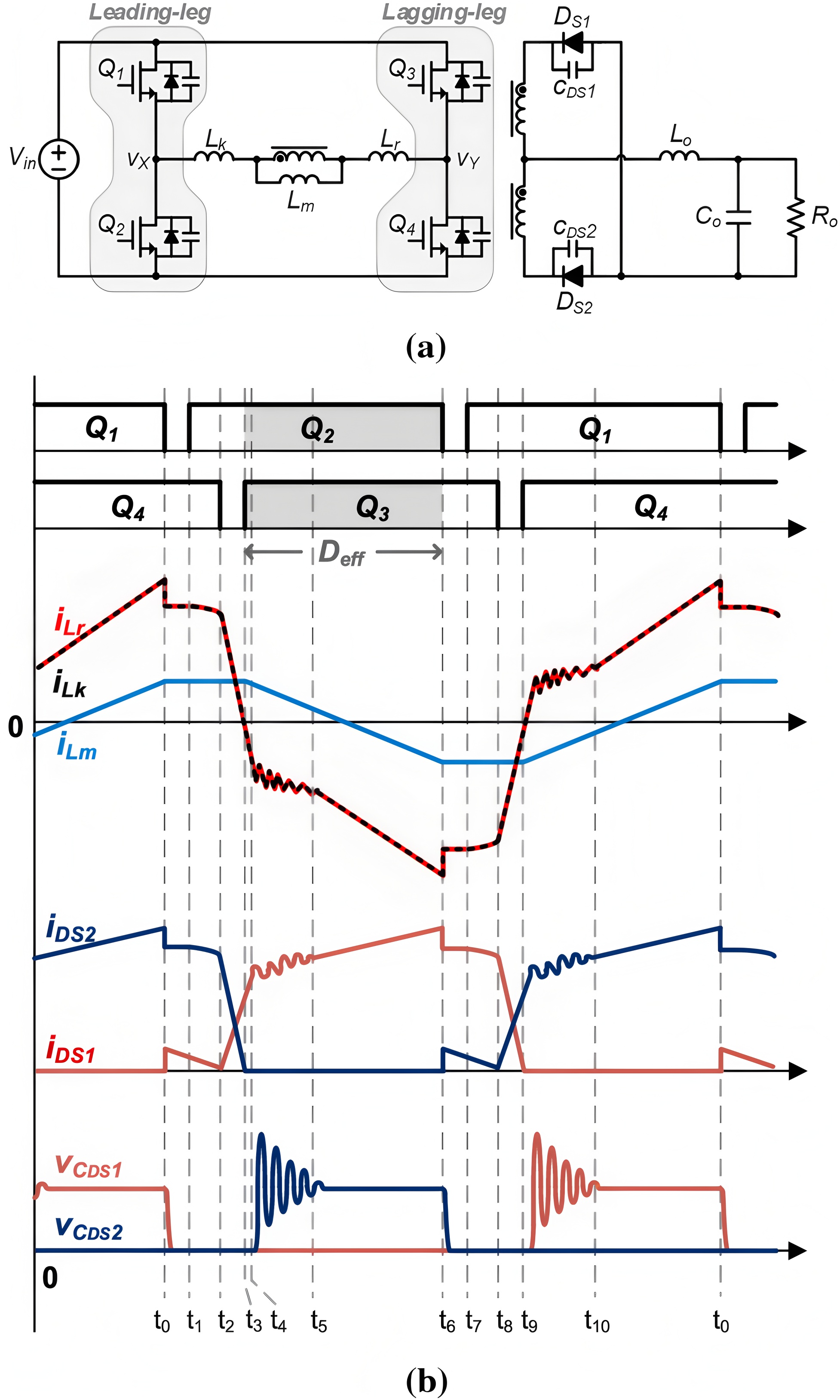

副邊電壓振鈴： 副邊整流二極管的結電容與 $L_{lk}$ 諧振，仍會引起嚴重的電壓振鈴和功率損耗 。

這些挑戰共同導致了“PSFB 效率悖論”：PSFB 作為一種先進的軟開關拓?fù)?，其目?biāo)應用 恰恰對“輕載效率”（如 10%、20% 負載）提出了最嚴苛的要求（例如 80 Plus 鈦金標準和 M-CRPS 規范）。然而，PSFB 拓?fù)湓谳p載區間的 ZVS 機制失效和環流損耗激增 ，使其天生具有低效率特性。這種“拓?fù)涮匦浴迸c“市場需求”之間的尖銳矛盾，是驅動 PSFB 拓?fù)湓谶^(guò)去二十年不斷演進的根本動力。

第三部分：PSFB 拓?fù)涞陌l(fā)展趨勢與改進策略

為解決第二部分中提出的“效率悖論”，一系列先進的改進拓?fù)浜涂刂撇呗詰?yīng)運而生，形成了龐大的“PSFB 拓?fù)浼易濉薄?/p>

3.1 改進路徑一：有源鉗位 (Active Clamp) 技術

此技術旨在解決滯后臂輕載 ZVS 丟失問題 25 和抑制副邊電壓振鈴 。

拓?fù)渑c機制： 通過在原邊或副邊（通常在副邊整流橋）增加一個輔助開關 ($Q_{CL}$) 和一個鉗位電容 ($C_{CL}$) 。

ZVS 擴展： 有源鉗位電路可以在輕載時提供一個額外的輔助電流源 ，確保即使在負載電流極低的情況下，仍有足夠的能量來完成滯后臂 $C_{oss}$ 的諧振轉換，從而將 ZVS 范圍擴展至極輕負載 。

能量回收與振鈴抑制： 該電路能主動“鉗位”住 $L_{lk}$ 諧振引起的電壓尖峰，并將這部分能量存儲在 $C_{CL}$ 中，在下一個周期循環利用 15。這取代了傳統的 RCD 無源吸收電路，避免了能量耗散 。

系統優化： 通過抑制副邊振鈴 ，允許工程師選用更低電壓等級（因此具有更低 $R_{DS(on)}$ 和 $C_{oss}$）的同步整流 (SR) MOSFET，進一步降低導通損耗和驅動損耗 。

效果： 采用有源鉗位技術的 PSFB 可實現全負載范圍 ZVS，并顯著提升輕載效率，有報道稱輕載效率可達 96% 以上 。

3.2 改進路徑二：混合開關 (ZVS-ZCS) 拓?fù)?/p>

此技術針對不同橋臂的開關特性進行精細化優化，以實現全局最優。

拓?fù)渑c機制： 通過電路重構，實現“超前臂 ZVS + 滯后臂 ZCS（零電流開關）”的混合軟開關模式 。超前臂的開通是硬電流換相，適合 ZVS；而滯后臂的關斷是硬電流換相，適合 ZCS。

ZCS 的優勢： ZCS（零電流關斷）對于 Si IGBT 尤其重要，因?yàn)?IGBT 作為雙極型器件，在關斷時存在“拖尾電流” (Tail Current) 30，導致巨大的關斷損耗。ZCS 可以在電流過零時關斷器件，完美解決這一問題 。

效果： 先進的 ZVZCS 拓?fù)淠軌蛟谌?fù)載范圍內消除環流，并實現所有開關的 ZVS 開通和（準）ZCS 關斷，極大地提高了效率 。

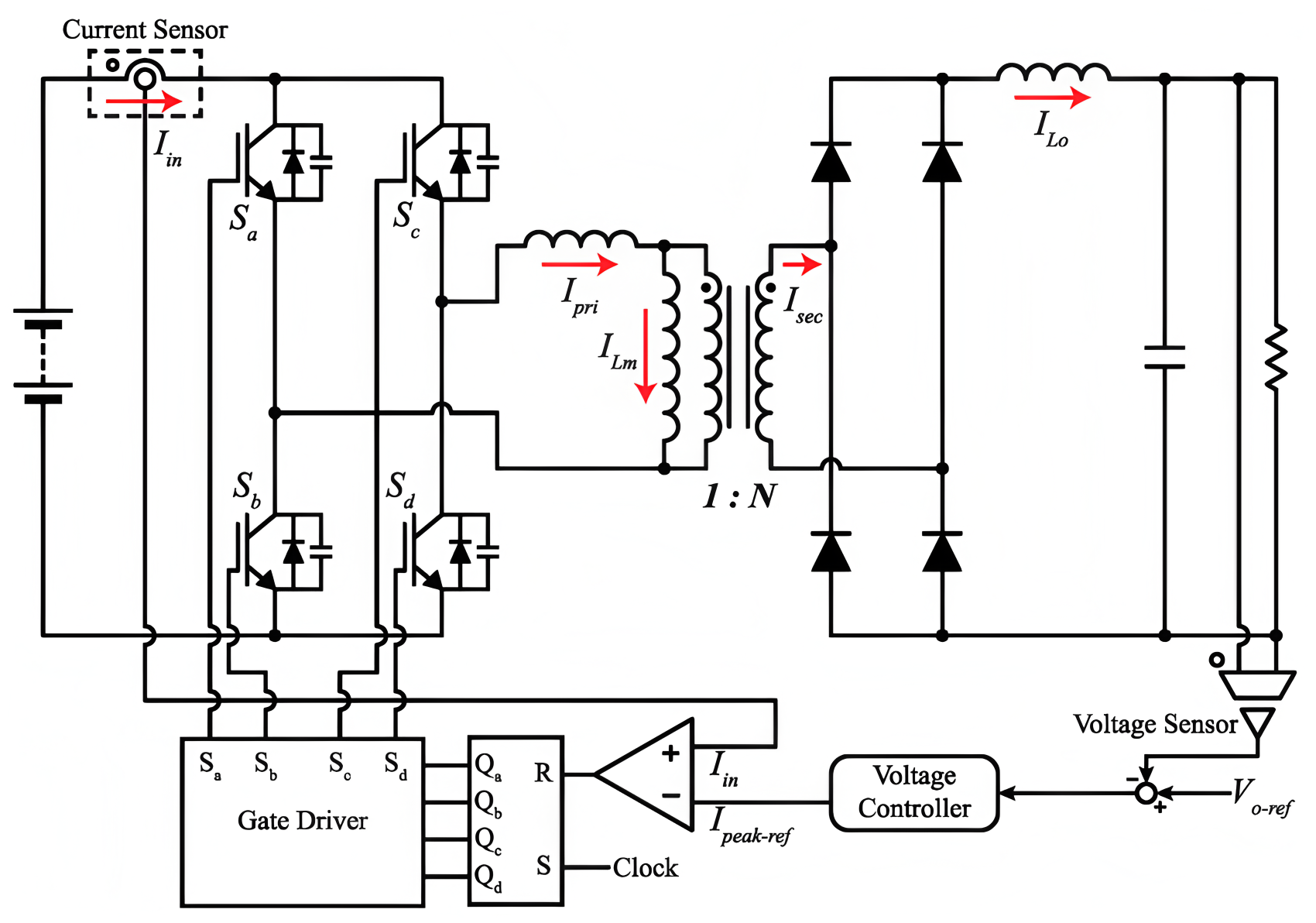

3.3 改進路徑三：數字化與自適應混合控制

此策略利用數字控制器 (DSP/MCU) 的靈活性，為變換器在不同工況下匹配最佳工作模式 。

工作機制：

輕載/空載區： 放棄移相控制，轉而采用傳統 PWM 控制或脈沖跳躍 (Burst Mode) 模式 。此舉從根本上消除了環流損耗 。雖然 ZVS 會丟失，但在極輕負載下，$C cdot V^2 cdot f_{sw}$ 的硬開關損耗遠小于環流 $I^2R$ 損耗。

中載/重載區： 自動切換回移相控制模式，以充分利用 ZVS 降低開關損耗的優勢 。

效果： 結合兩種控制模式的優點，實現了全負載范圍內的“平坦效率曲線”6，完美解決了 PSFB 的輕載效率難題。

第四部分：碳化硅 (SiC) 功率器件在 PSFB 中的應用價值

如果說第三部分的改進是“戰術優化”，那么碳化硅 (SiC) 功率器件的應用則是對 PSFB 拓?fù)涞摹皯?zhàn)略重塑”。SiC 器件的物理特性從根本上解決了傳統硅 (Si) 器件的物理瓶頸。

4.1 根源性變革：打破 Si IGBT 的“硅基天花板”

在 10kW 以上的大功率 PSFB 應用中（如充電樁、儲能、大功率焊機），傳統上只能使用 1200V 等級的 Si IGBT 。然而，IGBT 作為雙極型器件，其物理特性限制了 PSFB 的發展：

拖尾電流 (Tail Current)： IGBT 依靠少數載流子導電，關斷時需要時間進行電荷復合，導致了嚴重的“拖尾電流” 。

高關斷損耗 ($E_{off}$): 拖尾電流導致了巨大的關斷損耗 ，使得 Si IGBT 無法在高頻（通常 > 20-30kHz）下有效工作 。

PSFB 拓?fù)涞暮诵膬r(jià)值主張是“高頻化以縮小磁性元件” ，但在高壓大功率應用中，唯一的硅基選項 Si IGBT 卻因拖尾電流而“快不起來” 。這種“拓?fù)淅碚搩?yōu)勢”與“器件物理限制”之間的深刻矛盾，即是“硅基天花板”。

SiC MOSFET 作為單極型器件，完全不存在拖尾電流。它首次在高壓（650V-1700V）領域，將 IGBT 的高功率容量與 MOSFET 的超快開關速度集于一身 。性能對比顯示，SiC MOSFET 的 $E_{off}$（關斷損耗）比 Si IGBT 低近 78% 。SiC 的出現，徹底打破了這一頻率限制，將 PSFB 的工作頻率提升了一個數量級，從而釋放了拓?fù)涞娜繚摿Α?/p>

4.2 SiC 的核心價值一：實現更高開關頻率與功率密度

SiC 極低的開關損耗（$E_{on}$ 和 $E_{off}$）是其最核心的優勢 。來自 BASIC Semiconductor 的仿真數據（見表 3）直觀地證明了這一點：在 300A 電流下，SiC 模塊 (BMF540R12KA3) 在 12kHz 下的開關損耗僅為 104.14W。相比之下，Si IGBT 模塊 (FF800R12KE7) 在僅 6kHz 下的開關損耗高達 957.75W 。

這意味著 SiC 在開關頻率高 1 倍的情況下，開關損耗反而降低了近 9.2 倍。這種極低的開關損耗使得 PSFB 運行在 100kHz 、300kHz 甚至 500kHz 成為可能，如 2.1 節所述，這直接導致了變壓器和電感體積的指數級縮小，實現功率密度的飛躍。

4.3 SiC 的核心價值二：全方位降低系統損耗

SiC 的優勢不僅在于開關損耗，還在于導通及續流階段。

極低的反向恢復電荷 ($Q_{rr}$)：

PSFB 的 ZVS 轉換依賴于體二極管的續流 。傳統 Si MOSFET 的體二極管性能差，$Q_{rr}$ 很高，恢復過程緩慢且損耗大 。

SiC MOSFET 的體二極管速度極快，$Q_{rr}$ 極低 。

來自 BASIC Semiconductor 的數據顯示，其模塊通過內部集成 SiC SBD（肖特基二極管），實現了“基本沒有反向恢復行為”和“大幅度降低管壓降” 。

如表 1 所示，BMF240R12E2G3 在 125°C、400A 下的 $Q_{rr}$ 僅為 0.74uC，遠低于競品 W*** 的 2.69uC 。這使得 ZVS 轉換過程中的二極管反向恢復損耗 ($E_{rr}$) 被極大降低。

優異的導通損耗 ($R_{DS(on)}$)：

SiC 材料具有更高的臨界擊穿場強，允許器件在同等耐壓下做得更薄，從而實現更低的 $R_{DS(on)}$ 。

更重要的是，SiC 的 $R_{DS(on)}$ 隨溫度上升的幅度遠小于 Si MOSFET 35，高溫表現優異 。

如表 3 所示，在 300A 電流下，SiC 模塊的導通損耗 (133W) 也優于 IGBT (161W) 。

4.4 SiC 的核心價值三：提升系統可靠性與熱管理

SiC 的高頻和高密度特性對系統熱管理提出了挑戰，而 SiC 材料本身和配套的先進封裝技術恰好應對了這一挑戰。

高溫工作能力： SiC 的寬禁帶特性使其具有更高的結溫上限（$T_{j.max}$ 可達 175°C）和更優的高溫穩定性 。

先進封裝協同： 為發揮 SiC 的高溫優勢，必須配合先進的封裝材料。BASIC Semiconductor 的模塊采用了高性能 $text{Si}_3text{N}_4$（氮化硅）AMB 陶瓷基板 。

性能對比： $text{Si}_3text{N}_4$ 具有 90 W/mk 的高熱導率（遠優于 $Al_2O_3$ 的 24 W/mk）和 700 N/mm2 的極高抗彎強度（遠優于 AlN 的 350 N/mm2 和 $Al_2O_3$ 的 450 N/mm2），使其在溫度沖擊下不易開裂，可靠性極高 。

高溫焊料： 配合高溫焊料 ，進一步提升了模塊在高溫下的服役壽命。

SiC 器件的應用在 PSFB 中創造了一個自我強化的**“良性循環” (Virtuous Cycle)**：

SiC 的超低開關損耗 37 $rightarrow$ 允許開關頻率大幅提升 。

開關頻率提升 $rightarrow$ 磁性元件體積急劇縮小 。

磁性元件縮小 $rightarrow$ 系統功率密度提升，但導致熱量集中。

SiC 的高溫耐受性 40 + $text{Si}_3text{N}_4$ 先進封裝 37 $rightarrow$ 完美應對熱量集中問題。

同時，SiC 的總損耗（開關+導通）遠低于 Si 30 $rightarrow$ 產生的總熱量更少。

總熱量更少 $rightarrow$ 所需散熱器 (Heatsink) 體積更小 。

散熱器體積縮小 $rightarrow$ 系統功率密度進一步提升。

這是一個正反饋的、指數級的系統優化過程，是 SiC 技術在 PSFB 中最核心的價值體現。

第五部分：基于 BASIC Semiconductor SiC 模塊的 PSFB 性能實證

理論分析最終需要數據驗證。本部分將結合 BASIC Semiconductor 提供的實測及仿真數據，量化 SiC 器件在 PSFB 典型應用中的性能優勢。

5.1 實證對比一：SiC vs. SiC（BMF240R12E2G3 與國際競品）

SiC 技術本身也在不斷迭代。BASIC 第三代芯片技術 展示了其在關鍵性能上的優化。如表 1 所示，BMF240R12E2G3 (BASIC) 在與國際競品 W*** 和 I** 的對比中表現出色。

表 1：BMF240R12E2G3 與國際競品 SiC 模塊關鍵參數對比

分析：

$V_{SD}$ (續流壓降)： BMF240R12E2G3 的 $V_{SD}$ 遠低于競品，這歸功于其內部集成了 SiC SBD 37，極大地降低了 PSFB 續流階段的導通損耗。

$E_{off}$ (關斷損耗)： BMF240R12E2G3 的 $E_{off}$ 比 W*** 低約 45%，比 I** 低約 30%。這對于高頻 PSFB 拓?fù)渲陵P(guān)重要。

$Q_{rr}$ (反向恢復電荷)： BMF240R12E2G3 的 $Q_{rr}$ 比 W*** 低約 72%（與 I** 接近）。

$C_{rss}$ (米勒電容)： 更低的 $C_{rss}$ 意味著更快的開關瞬態和更低的驅動損耗。

這些數據證明了先進的 SiC 芯片技術（如更優的 $V_{SD}$ 和 $E_{off}$）能為 PSFB 帶來更低的總體損耗。

5.2 實證對比二：SiC vs. Si IGBT（焊機 H 橋拓?fù)洌?/p>

焊機是 PSFB 的典型高頻應用 。表 2 的仿真對比了 BMF80R12RA3 (SiC) 與某高速 Si IGBT 模塊在 20kW 焊機 H 橋中的表現。

表 2：焊機 H 橋拓?fù)浞抡鎸?duì)比：SiC MOSFET (BMF80R12RA3) vs. 高速 Si IGBT

分析：

此數據完美印證了 4.1 節中的“硅基天花板”理論。Si IGBT 被限制在 20kHz，總損耗已高達 400W-600W。而 SiC 模塊可以在 5 倍于 IGBT 的開關頻率 (100kHz) 下工作，而總損耗反而降低了 40% - 55%。這為焊機電源的小型化和輕量化提供了決定性的技術支持。

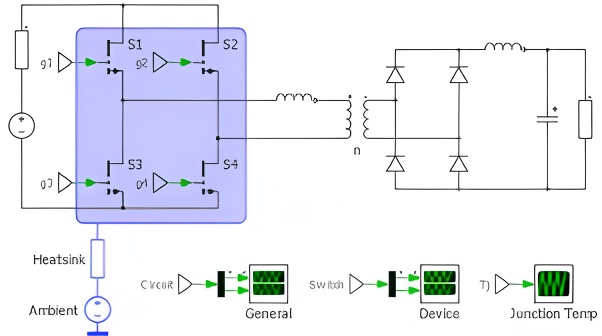

5.3 實證對比三：SiC vs. Si IGBT（儲能/電機驅動 H 橋）

此仿真對比了 BMF540R12KA3 (SiC) 與 FF800R12KE7 (IGBT) 在高功率 H 橋（與儲能 PCS 拓?fù)涓叨认嚓P(guān) ）中的性能。

表 3：H 橋拓?fù)浞抡鎸?duì)比：SiC MOSFET (BMF540R12KA3) vs. Si IGBT (FF800R12KE7)

分析：

表 3 揭示了損耗的構成：IGBT 的損耗絕大部分（約 85%）來自開關損耗（957W），而 SiC 的開關損耗（104W）被極大抑制。在相同的結溫（即相同的散熱能力）限制下，SiC 模塊能比 IGBT 多輸出 24.8% 的電流 。這再次印證了 SiC 在高功率密度系統中的“良性循環”優勢。

5.4 關鍵應用選型總結

基于上述實證優勢，SiC 功率模塊已成為大功率 PSFB 拓?fù)涞氖走x方案，廣泛應用于：

大功率充電樁： $ge 60kW$ 模塊，如 BMF240R12E2G3 。

儲能 PCS： $ge 100kW$ AC/DC 變換器，如 62mm 封裝的 BMF360R12KA3 / BMF540R12KA3 。

高端工業焊機： 350-500A 焊機，如 34mm 封裝的 BMF80R12RA3 / BMF160R12RA3 。

第六部分：總結與未來展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

移相全橋 (PSFB) 拓?fù)涞难葸M(jìn)史，是電力電子技術為解決硬開關損耗、追求高頻化和高效率而不斷創新的歷史。它從最初利用 $L_{lk}-C_{oss}$ 諧振實現 ZVS，到后續發展出有源鉗位、ZVZCS 和數字混合控制等先進策略，以克服其固有的環流損耗和輕載效率低下的“效率悖論”。

然而，真正將 PSFB 拓?fù)錆摿ν耆尫诺?，是碳化?(SiC) 功率器件的出現。SiC MOSFET 以其革命性的低開關損耗（無拖尾電流）、極低的反向恢復電荷 ($Q_{rr}$) 和優異的導通電阻 ($R_{DS(on)}$) 特性，徹底打破了 Si IGBT 的“頻率天花板”。

實證數據雄辯地證明，SiC 器件不僅能將 PSFB 的工作頻率提升數倍，還能在更高頻率下實現更低的總損耗和更高的輸出能力。這在系統層面觸發了一個“良性循環”：高頻化縮小了磁性元件，而 SiC 的高溫穩定性和低損耗特性又縮小了散熱系統，兩者共同將功率密度推向了新的高度。

展望未來，SiC 技術將繼續推動 PSFB 拓?fù)湎蚋哳l率（500kHz 甚至 MHz 級別）、更深度集成（如將 SiC 芯片與變壓器、驅動集成的功率系統 SiP）以及更廣泛的雙向應用（如 V2G 充電樁和儲能 PCS）發展。SiC 不僅僅是 PSFB 拓?fù)涞囊粋€(gè)選項，而是其實現高頻、高效、高功率密度使命的關鍵使能技術 (Key Enabling Technology)。
