電解電源拓撲架構演進與碳化硅（SiC）功率系統的深度技術分析報告

BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

在全球能源轉型和深度脫碳的宏觀背景下，綠色氫能作為連接可再生能源與難以電氣化工業部門（如鋼鐵、化工、重載交通）的關鍵紐帶，其戰略地位日益凸顯。然而，綠色氫能的大規模商業化應用仍面臨嚴峻的經濟挑戰，其中制氫成本（LCOH）是核心制約因素。由于電力成本占據電解水制氫總運營成本（OPEX）的60%-80%，電能轉換系統（Power Conversion Unit, PCU）的效率、可靠性及電網交互能力成為了技術革新的主戰場。

傾佳電子楊茜對電解電源的拓撲架構演進、技術發展趨勢進行詳盡的梳理，并重點剖析以碳化硅（SiC）為代表的第三代半導體功率模塊及其配套驅動解決方案在其中的技術價值與商業價值。傾佳電子楊茜通過分析傳統晶閘管整流、IGBT PWM整流以及新興的SiC高頻變換拓撲，揭示了電力電子技術如何通過提升轉換效率、優化電能質量及降低全生命周期成本（TCO）來重塑氫能產業的經濟模型。

傾佳電子楊茜結合**基本半導體（BASiC Semiconductor）的Pcore?2 ED3系列SiC MOSFET模塊（如BMF540R12MZA3）與青銅劍技術（Bronze Technologies）**的先進驅動方案，詳細闡述了SiC器件在高溫、高頻、高功率密度工況下的性能優勢，以及米勒鉗位（Miller Clamp）、軟關斷（Soft Turn-off）等關鍵驅動技術在保障系統安全與效能方面的決定性作用。分析表明，盡管SiC方案的初始資本支出（CAPEX）較高，但其在效率提升（1-2%）、系統體積縮減（>40%）及維護成本降低方面的顯著優勢，使其成為吉瓦級（GW）制氫時代的必然選擇。

第一章 綠色氫能產業背景與電解電源的戰略地位

1.1 全球氫能需求與脫碳路徑

根據國際能源署（IEA）的數據，2024年全球氫能需求已接近1億噸，并預計在2050年需達到5億噸以上以滿足凈零排放目標 。目前的氫能供應仍以化石燃料制氫（灰氫）為主，低排放氫（綠氫/藍氫）占比不足1%。為了實現《巴黎協定》的氣候目標，電解水制氫產能需經歷指數級增長。然而，綠氫的高昂成本（約為灰氫的2-3倍）阻礙了其快速推廣。

在電解水制氫的成本結構中，電力成本是絕對的主導因素。對于一個典型的工業級電解槽，其全生命周期的電力消耗成本遠超設備折舊。因此，電源系統的轉換效率每提升1%，對于一座100MW級的制氫工廠而言，意味著每年可節省數百萬度的電能消耗，直接轉化為顯著的經濟效益 。

1.2 電解電源（PCU）的功能與挑戰

電解電源不僅僅是一個簡單的整流器，它是連接波動性極強的可再生能源（風能、太陽能）與對電流紋波敏感的電解槽（特別是PEM電解槽）之間的智能接口。其核心功能包括：

高精度的電能變換：將中壓交流電（MVAC）或直流電轉換為電解槽所需的低壓大電流直流電（通常單片電解小室電壓為1.8V-2.2V，經串聯后總電壓為數百至上千伏）。

動態響應與穩流：快速響應風光電力的波動，維持恒定的電流輸出以保證氫氣純度和產率，同時抑制電流紋波以保護電解槽膜電極。

電網支撐：提供無功補償、諧波抑制等輔助服務，支撐弱電網穩定性 。

傳統的電源方案在面對GW級大規模制氫需求時，日益暴露出效率低、體積大、對電網污染嚴重等短板，迫切需要引入基于全控型器件（IGBT、SiC MOSFET）的新型拓撲架構。

第二章 電解電源拓撲架構的技術演進與發展趨勢

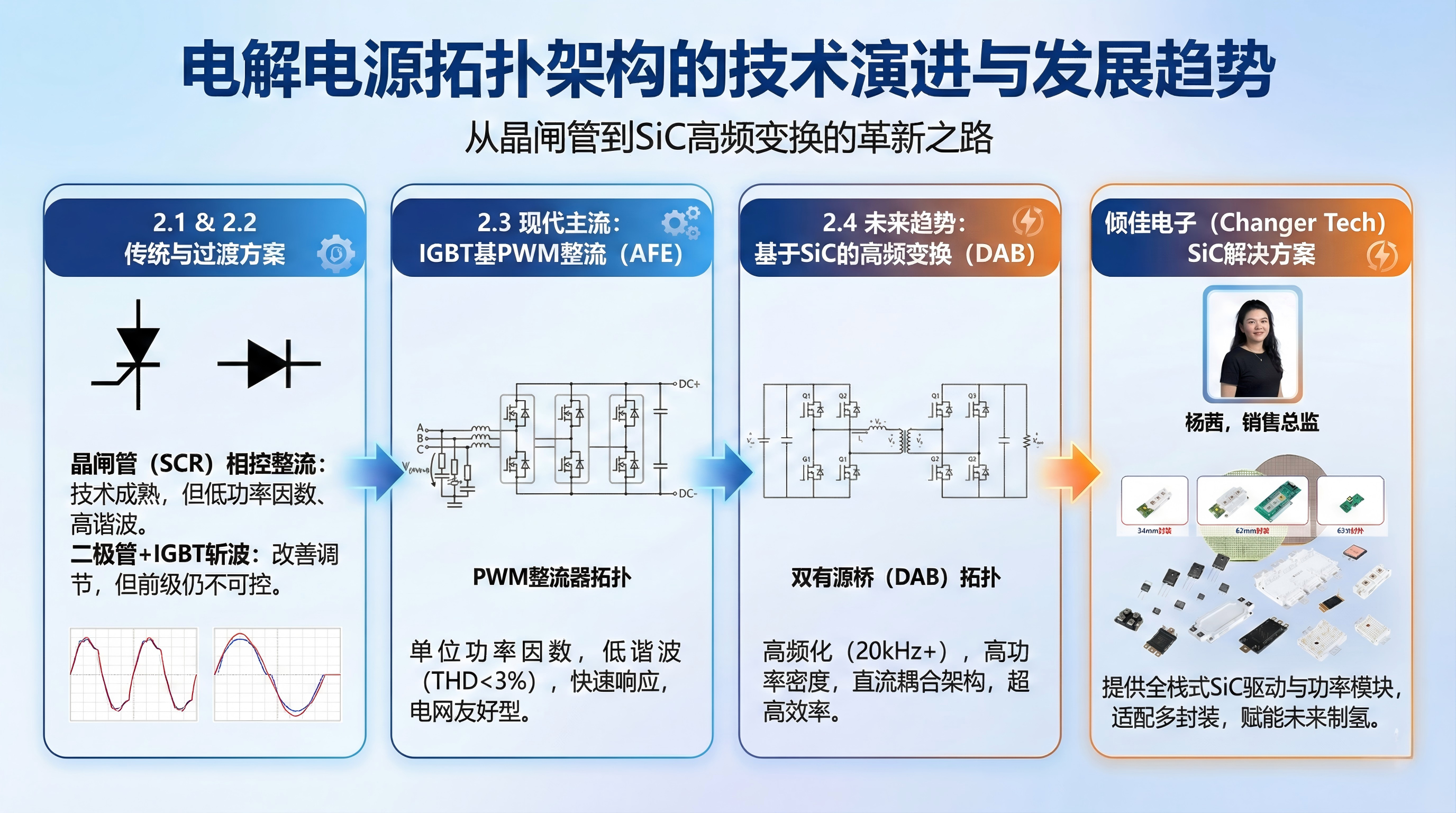

電解電源的拓撲選擇直接決定了系統的效率、成本、體積及電網友好性。當前，行業正處于從傳統晶閘管整流向全控型PWM整流及高頻DC/DC變換過渡的關鍵時期。

2.1 傳統主流：晶閘管（SCR）相控整流技術

晶閘管整流器因其技術成熟、單機功率大（可達數十MW）、成本低廉，長期以來是氯堿化工及早期大規模制氫項目的首選方案。

技術原理：通過控制晶閘管的觸發角（α）來實現交流到直流的變換及電壓調節。常見的有6脈波、12脈波乃至24脈波整流電路，利用移相變壓器來抵消低次諧波。

局限性分析：

低功率因數：SCR的功率因數隨觸發角的增大而顯著降低。在電解槽部分負載運行（深控）時，系統功率因數極低，導致大量的無功功率消耗，需配置昂貴的無功補償裝置（SVC/SVG）。

高諧波污染：SCR作為非線性負載，會向電網注入大量低次諧波（5、7、11、13次等），造成電網電壓畸變，需加裝龐大的無源濾波器。

動態響應慢：基于工頻（50/60Hz）的換相機制限制了其動態響應速度，難以匹配風光發電的毫秒級波動特性。

2.2 過渡方案：二極管整流 + IGBT斬波（Buck）

為了改善調節性能，部分方案采用了“不控整流+直流斬波”的架構。

技術原理：前級采用二極管整流橋將交流變?yōu)楹愣ㄖ绷鳎蠹壊捎肐GBT構成的多相交錯并聯Buck電路進行降壓穩流。

優勢：相比SCR，IGBT斬波器的工作頻率較高（數kHz），可以顯著減小輸出側的電流紋波，有利于延長電解槽壽命。

劣勢：前級二極管整流仍存在不可控、功率因數不可調的問題，且兩級變換導致系統總效率受限。

2.3 現代主流：IGBT基PWM整流（PWM Rectifier / AFE）

隨著IGBT技術的發展，基于電壓源換流器（VSC）的PWM整流技術逐漸成為新建高端項目的優選，也稱為有源前端（Active Front End, AFE）。

技術原理：利用全控型器件IGBT進行高頻脈寬調制（通常2-5kHz），實現對輸入電流波形的精確控制。

核心價值：

單位功率因數：可實現網側電流正弦化，功率因數接近1，且可雙向調節無功功率，無需額外的補償設備。

低諧波：總諧波畸變率（THD）極低（<3%），滿足最嚴格的并網標準 。

快速響應：具備極快的動態響應能力，能夠適應PEM電解槽的快速冷啟動和變負載運行需求。

2.4 未來趨勢：基于SiC的高頻變換與直流耦合拓撲

面向2025年及未來，基于第三代半導體碳化硅（SiC）的高頻拓撲架構代表了技術的制高點，特別是在**直流耦合（DC-Coupling）**場景中。

高頻化趨勢：SiC器件允許開關頻率提升至20kHz-50kHz甚至更高，這使得磁性元件（變壓器、電感）的體積和重量大幅減小，系統功率密度提升50%以上 。

直流耦合架構：在光伏制氫場景中，利用高壓大功率DC/DC變換器直接將光伏直流母線（1500V）連接至電解槽，省去了“DC-AC-DC”的多級變換過程，系統效率可提升2-4% 。

SiC Buck/DAB拓撲：在這些架構中，SiC MOSFET被用于構建多相交錯Buck或雙有源橋（DAB）變換器，利用其高耐壓、低導通電阻和零反向恢復特性，實現超高效率和超低紋波輸出。

第三章 SiC功率模塊在電解電源中的技術價值分析

相較于硅基IGBT，SiC MOSFET憑借其寬禁帶特性（3倍禁帶寬度、10倍擊穿場強、3倍熱導率），在電解電源應用中展現出壓倒性的技術優勢。本章結合基本半導體（BASiC Semiconductor）的BMF540R12MZA3模塊進行深入剖析。

3.1 極低的導通損耗與開關損耗：效率提升的核心

電解水制氫是大電流應用（數千安培），導通損耗是主要矛盾。

無拐點電壓特性：IGBT作為雙極型器件，存在固有的集射極飽和壓降（VCE(sat)?，通常約1.5V-2.0V），這在部分負載下會導致效率急劇下降。而SiC MOSFET是單極型器件，呈現純電阻特性（RDS(on)?）。

數據實證：基本半導體的BMF540R12MZA3模塊（1200V/540A）在25°C時的典型導通電阻僅為2.2 mΩ 。即便在175°C的極端結溫下，其上橋臂實測導通電阻也僅上升至5.03 mΩ 。這意味著在部分負載（如風光發電低谷期）下，SiC系統的導通壓降遠低于IGBT，從而顯著提升全工況下的綜合效率。

開關損耗的消除：SiC MOSFET沒有IGBT的“拖尾電流”現象，關斷速度極快。BMF540R12MZA3的總柵極電荷（QG?）僅為1320 nC ，極低的寄生電容使其能夠以極低的損耗進行高速開關。在Buck拓撲仿真中，SiC方案的總損耗通常比IGBT方案低30%-50% ，直接推動系統效率突破98%-99%的大關 。

3.2 優異的熱管理與可靠性：適應嚴苛工況

制氫工廠通常面臨復雜的環境，且需保證20年以上的運營壽命。

AMB陶瓷基板技術：BMF540R12MZA3模塊采用了高性能的**氮化硅（Si3?N4?）AMB（活性金屬釬焊）**陶瓷基板 。

技術對比：傳統的氧化鋁（Al2?O3?）基板機械強度低，氮化鋁（AlN）基板雖然導熱好但脆性大。Si3?N4?基板兼具高導熱率（90 W/mK）和極高的抗彎強度（700 MPa），能夠承受SiC芯片高溫工作（Tj,max?=175°C）帶來的劇烈熱沖擊。

壽命價值：實驗表明，Si3?N4? AMB基板在經歷1000次以上的冷熱沖擊循環后，銅箔與陶瓷之間仍能保持良好的結合強度，不起皮、不分層 。這對于適應可再生能源頻繁的功率波動至關重要，極大提升了電源系統的可靠性和使用壽命。

3.3 體二極管特性的優化：提升電路效能

在Buck變換器或逆變器中，續流二極管的反向恢復特性直接影響開關管的開通損耗。

SiC體二極管優勢：SiC MOSFET集成的體二極管具有極短的反向恢復時間（trr?）和極小的反向恢復電荷（Qrr?）。

參數實測：BMF540R12MZA3的反向傳輸電容（Crss?）在25°C僅為53 pF左右 。這意味著在“死區”時間后的開通過程中，二極管的反向恢復電流極小，幾乎消除了IGBT應用中常見的二極管“抓瞎”效應（Diode Snappy Recovery），大幅降低了開通損耗和電磁干擾（EMI）。

第四章 驅動板配套技術的關鍵性：SiC性能釋放的“神經系統”

SiC MOSFET雖然性能強悍，但其“脾氣”也更為暴躁——極高的開關速度（dv/dt>50V/ns）和較低的閾值電壓使其極易受寄生參數干擾。**青銅劍技術（Bronze Technologies）**提供的配套驅動方案（如2CP0225Txx系列）是確保SiC模塊安全、高效運行的關鍵。

4.1 米勒效應（Miller Effect）的挑戰與應對

在半橋拓撲中，當上管快速開通時，下管承受的漏源電壓（VDS?）會在幾納秒內從0V上升至母線電壓（如800V）。這種極高的dv/dt會通過下管的米勒電容（Crss?）產生位移電流（i=Crss??dv/dt），流向柵極驅動電阻。

風險機制：如果驅動回路阻抗不夠低，該電流會在柵極產生正向電壓尖峰。SiC MOSFET的閾值電壓（VGS(th)?）較低（BMF540R12MZA3在175°C時僅為1.85V ），一旦干擾電壓超過此閾值，下管將發生寄生導通（Shoot-through），導致橋臂直通短路，瞬間燒毀模塊。

解決方案：有源米勒鉗位（Active Miller Clamp, AMC）

技術原理：青銅劍的驅動方案集成了AMC功能。在關斷狀態下，驅動器實時監測柵極電壓。一旦檢測到電壓異常抬升，內部的一個低阻抗MOSFET會立即導通，將柵極直接鉗位到負電源軌（VEE?），為米勒電流提供一條低阻抗泄放旁路，從而徹底抑制寄生導通 。

必要性：基本半導體的文檔明確指出，驅動ED3系列SiC模塊時，使用米勒鉗位功能是“必要的” ，這是保障系統在高頻硬開關工況下安全運行的底線。

4.2 柵極電壓的精準控制與負壓驅動

驅動電壓規范：SiC MOSFET通常需要+18V/-5V的驅動電壓。正壓+18V是為了確保通道完全開啟，降低RDS(on)?；負壓-5V則是為了提高關斷的抗干擾裕度，防止誤導通。

驅動器設計：青銅劍的即插即用驅動器（如2CP0220T12）集成了隔離DC/DC電源，能夠精準輸出+18V/-4V等可調電壓，并具備穩壓功能，確保在母線電壓波動時驅動信號的穩定性 。

4.3 軟關斷（Soft Turn-off, STO）與短路保護

SiC芯片面積小，熱容低，短路耐受時間（SCWT）通常小于2-3μs，遠低于IGBT的10μs。

快速保護：驅動器必須具備極快的退飽和（DESAT）檢測能力，在微秒級時間內識別短路故障。

軟關斷技術：在檢測到短路時，不能立即硬關斷，否則大電流在雜散電感上產生的感應電壓（L?di/dt）會擊穿管子。青銅劍驅動器采用軟關斷技術，在故障發生時緩慢降低柵極電壓，限制關斷di/dt，從而抑制電壓尖峰，確保模塊安全退出故障狀態 。

第五章 商業價值與經濟性分析

技術優勢最終必須轉化為商業回報。對于制氫項目業主而言，采用SiC電源系統的經濟賬主要體現在LCOH的降低和投資回報率（ROI）的提升。

5.1 效率提升帶來的OPEX節省

如前所述，電力是制氫最大的成本項。

量化分析：假設一個100MW的電解水制氫項目，年運行時間8000小時，電價為0.3元/kWh（約$42/MWh）。

傳統IGBT電源效率：約96%-97%。

SiC電源效率：可達98%-99%（提升約1.5%）。

年節電量：100MW×8000h×1.5%=12,000,000kWh（1200萬度電）。

年收益增加：12,000,000kWh×0.3元/kWh=360萬元。

全生命周期（20年） ：僅電費節省一項即可達到7200萬元。這筆巨大的OPEX節省足以覆蓋SiC模塊初期相對較高的采購溢價（目前SiC成本約為Si的2-3倍，但在持續下降）。

5.2 系統級CAPEX的優化

雖然SiC器件本身較貴，但其系統級效益可以降低整體CAPEX（Balance of System, BOS）。

磁性元件瘦身：高頻開關（50kHz vs 5kHz）使得濾波電感和變壓器的體積與重量減少30%-50%，大幅降低了銅材和磁芯的成本，同時也減小了電源機柜的占地面積 。

散熱系統簡化：得益于SiC的高溫工作能力（175°C）和低損耗，散熱需求降低。對于模塊化的小功率電源，甚至可以從水冷轉為風冷，進一步降低輔助設施成本。

5.3 提升電解槽壽命與產氫質量

紋波抑制：SiC的高頻紋波電流極小，能有效保護電解槽的質子交換膜和催化劑，減緩設備衰減速度，延長大修周期，間接降低了LCOH。

寬范圍運行：SiC電源在低負載（如光伏早晚時段）下依然保持高效率，使得電解槽可以利用更多的“垃圾電”進行生產，提升了項目的整體容量系數。

第六章 結論與展望

電解電源行業正處在一場由材料科學驅動的深刻變革之中。從笨重的晶閘管整流器到靈巧高效的SiC變換器，電源拓撲的演進不僅是技術參數的提升，更是適應綠氫時代波動性能源特性的必然選擇。

核心結論如下：

技術趨勢明確：為了追求極致效率和電網友好性，基于全控型器件的高頻PWM整流和直流耦合拓撲是未來的主流方向。

SiC價值凸顯：以基本半導體Pcore?2 ED3系列為代表的SiC模塊，通過低損耗、高耐溫、高可靠性的Si3?N4?封裝，解決了傳統硅基器件在高頻大功率場景下的瓶頸，是提升制氫效率的關鍵賦能者。

驅動決定成敗：SiC的優異性能必須依賴于基本半導體子公司青銅劍技術等廠商提供的專業驅動解決方案。有源米勒鉗位、軟關斷及高隔離電壓等特性，不是可選配置，而是保障系統安全穩定運行的必要條件。

商業邏輯成立：盡管SiC器件單價較高，但其帶來的系統效率提升（1-2%）和被動元件縮減，能夠在項目全生命周期內帶來顯著的成本節約，大幅降低LCOH，具備極高的商業推廣價值。

展望未來，隨著SiC襯底成本的下降和器件制造工藝的成熟，"SiC MOSFET + 智能驅動"的組合將成為吉瓦級綠氫工廠的標準配置，助力人類社會加速邁向零碳未來。

審核編輯 黃宇
