不知身為電源工程師的您，是否在調試PD快充適配器、移動電源樣機時，反復遭遇以下場景？滿載時電容發熱、待機功耗居高不下、PCB 空間不夠、濾波容量總覺不足。

本文將以永銘VPX/VPT/VP4/NPX 系列高容量密度固態電容為例，結合詳實測試數據與典型案例，進行一次深度技術剖析，看它如何系統性解決這些設計痛點。

超低ESR：

根治“發熱元兇”，從數據看溫升優化

痛點根源：以65W GaN PD 快充適配器為例，若使用ESR 40mΩ的普通固態電容承載2A紋波電流，單顆損耗達0.16W，在密閉空間內導致核心溫度超85℃。

永銘方案：高電導率聚合物與優化的電極結構，降低離子遷移阻力。

實測數據：永銘 VPX 系列ESR低至20mΩ@100kHz。同等條件下，損耗降至0.08W，發熱量直接減半?；亓骱盖昂鬁y(cè)試數據顯示，其ESR變化率整體控制在15%以內，展現優異的熱穩定性。

設計價值：為高功率密度電源提供從根源上“降溫”的方案，直接提升系統效率與長期可靠性。

圖1：超低ESR固態電容選型推薦表

超低漏電流：

攻克“靜態功耗”，用數據驗證待機優化

痛點根源：便攜設備中，即便主控IC進入休眠，電容漏電流仍在持續消耗電池能量。

永銘方案：“特種電解質+精密化成”雙軌工藝，形成致密氧化層，抑制載流子遷移。

實測數據：以VPX 25V 100μF規格為例，標準規定漏電流≤5.0μA。永銘對其10顆樣品進行回流焊前后測試，焊前漏電流平均值為1.002μA，焊后為2.329μA，最大值（3.050μA）仍遠低于標準上限（≤10μA）及行業常規水平（≤25μA）。

設計價值：對于需常時待機的設備，永銘電容能有效遏制“電量隱形消耗”，是可測量、可驗證的續航提升方案。

應用案例：安克10000mA30W快充自動線移動電源

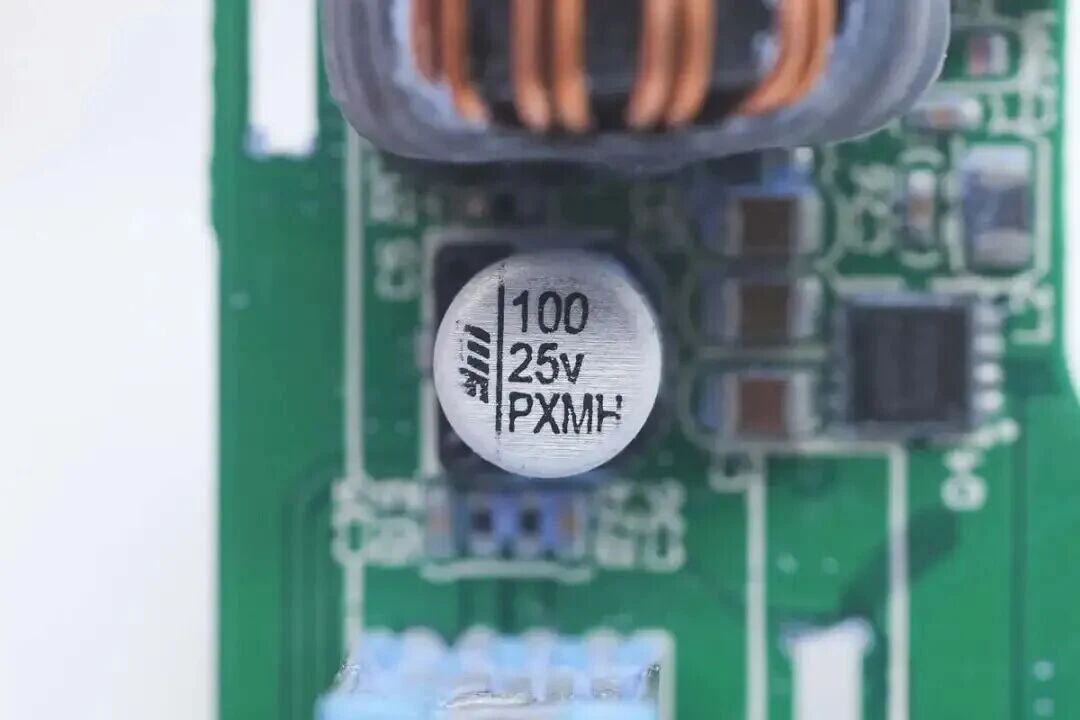

安克10000mAh自帶線充電寶，內置1顆永銘VPX系列25V 100UF 6.3*5.8低漏電固態電容，該電容解決了以下痛點：

1、大幅延長待機時間：有效降低設備靜態功耗，使移動電源等產品真正做到“隨取隨用，電力持久”；

2、提升系統可靠性：優良的回流焊后特性保證了批量生產中的一致性與穩定性，降低售后風險；

3、增強產品競爭力：超低漏電流成為設備長續航能力的直接賣點，尤其適合高端移動電源。

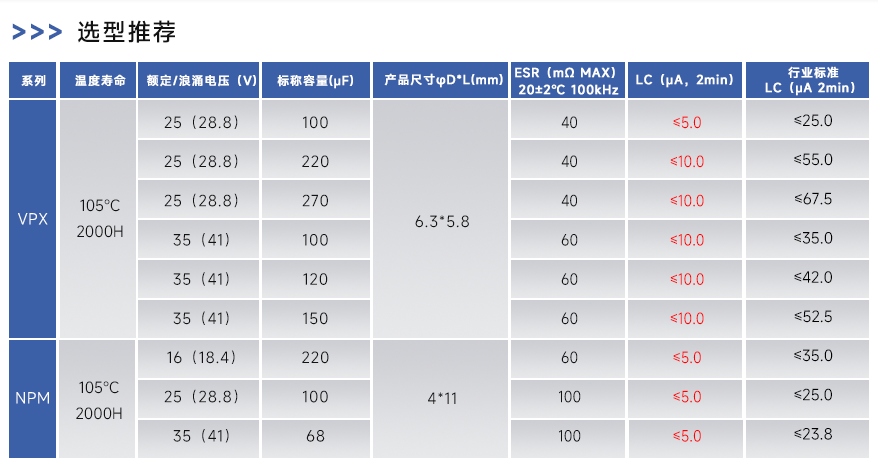

圖2：超低漏電流固態電容選型推薦表

薄型化：

破解“空間矛盾”，以案例展示布局革新

痛點根源：PCB布局高度與布線密度矛盾激化，傳統電解電容與MLCC陣列占用面積過大。

永銘方案：全球最薄VP4系列（3.95mm），并提供“一顆替代MLCC集群”的革新方案。

圖3：永銘固態電容VS陶瓷電容MLCC集群

應用案例:安克14合1屏顯桌面充電擴展塢

該方案已成功應用于安克14合1屏顯桌面充電擴展塢等產品，為其高密度互聯與復雜功能實現提供了關鍵的空間支持。內置2顆永銘VPX 25V220μF 6.3*5.8貼片型固態電容以及2顆VPX 25V100μF 6.3*4.5貼片型電容。以常用規格100μF/25V為例，可解決以下痛點：

永銘VPX尺寸僅為Φ6.3×4.5mm，較傳統電容（Φ6.3×5.8mm）體積減少22%，高度降低1.3mm；空間利用率提升近3成，為電池?cái)U(kuò)容或新增功能模塊釋放關鍵空間；實現更優的布局靈活性與信號完整性。

應用優勢

永銘超薄固態電容可顯著提升高密度設計的空間利用率與系統性能，永銘超薄化固態電容為緊湊型電子設備帶來可測量的提升，是實現高性能與極小尺寸并存的理想解決方案，可實現：

1、釋放設計空間：為更復雜的走線、額外的功能電路或改進的散熱方案提供可能。

2、增強性能選擇：騰出的空間可用于提升系統整體性能、可靠性或增加新功能

圖4：薄型化固態電容選型推薦表

高容量密度：

超越“體積限制”，憑參數實現功率躍升

痛點根源：設備小型化與高性能需求矛盾，傳統電容無法在有限空間提供足夠?yàn)V波容量。

永銘方案：納米級高壓陽極箔技術，提升單位體積容量。

參數對比：

VPX/VPT 25V 220μF：尺寸6.3*5.8mm，而同行同規格產品尺寸多為6.3*7.7mm。

NPX 25V 470μF：尺寸5.5*12mm，而同行同容量產品尺寸多為6.3*15mm。

終端驗證：在拯救者PB9游戲本快充移動電源（應用VPX系列）和閃極170W賽博棱鏡移動電源（應用VPX & VP4系列）等產品中，永銘高容量密度固態電容是其在緊湊空間內實現高功率輸出和穩定性能的關鍵。

應用案例:拯救者PB9游戲本快充移動電源、閃極170W賽博棱鏡移動電源

拯救者PB9游戲本快充移動電源，內置3顆永銘VPX 35V 100μF 6.3*5.8固態電容、1顆永銘VPX 25V 220μF 6.3*5.8固態電容以及6可永銘VPX 35V 47μF 6.3*4.5固態電容。

閃極170W賽博棱鏡移動電源，內置7顆永銘VPX 35V 100μF 6.3*5.8固態電容、1顆永銘VPX 25V 220μF 6.3*5.8固態電容以及2顆永銘VP4 35V 47μF 6.3*3.95固態電容。

上述永銘電容的應用可解決如下痛點：

1、核心優勢：提升空間利用率：緊湊尺寸釋放寶貴布局空間，為電池、散熱模塊或其他關鍵組件預留更多設計余量。

2、增強電氣性能：高容量密度有效優化濾波與儲能效果，提升系統電壓穩定性，尤其滿足快充與高速電路的嚴苛需求。

3、優化綜合成本：減少電容并聯數量，簡化BOM清單，降低物料與管理成本。

永銘電容助力客戶實現更高功率密度與更簡潔的布局，全面達成設計目標，成為高性能、高可靠性設計的優選解決方案。

圖5：高容量密度固態電容選型推薦表

結語：
以上與永銘深度合作的行業標桿客戶已充分印證了永銘解決方案的可靠性。而他們的選擇并非個例，永銘的技術與品質也同樣獲得了以下眾多知名品牌的信賴與應用，標志著永銘的產品在更廣闊的市場中經受住了廣泛驗證：

永銘電子始終秉承“電容應用，有困難找永銘”的市場服務理念。永銘電子通過持續的技術研發與工藝迭代，致力于提供綜合性能頂尖的固態電容產品，旨在取代國際同行，成為全球電子行業值得信賴的頭部電容品牌。選擇永銘，不僅是選擇一顆可靠的元器件，更是選擇一位能夠助力您產品在效率、續航、體積和可靠性上全面突破的戰略伙伴。

如您需要了解更多技術細節，您可直接聯系我獲取針對性的產品選型支持。
