現場配置兩臺西門子S7-1200可編程邏輯控制器（PLC）以及一套分布式控制系統（DCS）。此DCS系統作為ModbusTCP主站，能夠提供ModbusTCP協議類型的數據，而現場的兩臺S7-300PLC采用Profinet協議，并作為Profinet主站。若要實現兩臺PLC與DCS系統之間的數據交互，則需借助一個模塊來實現這兩種協議之間的轉換。采用ModbusTCP轉Profinet網關可解決該問題。

ModbusTCP轉Profinet網關的功能是實現ModbusTCP協議與Profinet協議的轉換。其具備一個以太網接口和一個Profinet接口。該網關在以太網端既可以作為ModbusTCP主站，也可以作為ModbusTCP從站，而在另一端僅能作為Profinet從站。Profinet輸入數據的最大容量為1440字節，輸出數據的最大容量同樣為1440字節。當網關作為ModbusTCP主站時，最多可支持訪問16個具有不同IP地址或不同單元標識符的ModbusTCP服務器；作為ModbusTCP主站，支持的功能碼包括：01H、02H、03H、04H、05H、06H、0FH、10H；當網關作為ModbusTCP從站時，最多可支持8個TCP連接；作為ModbusTCP從站，支持的功能碼有：01H、02H、03H、04H、05H、06H、10H、0FH。

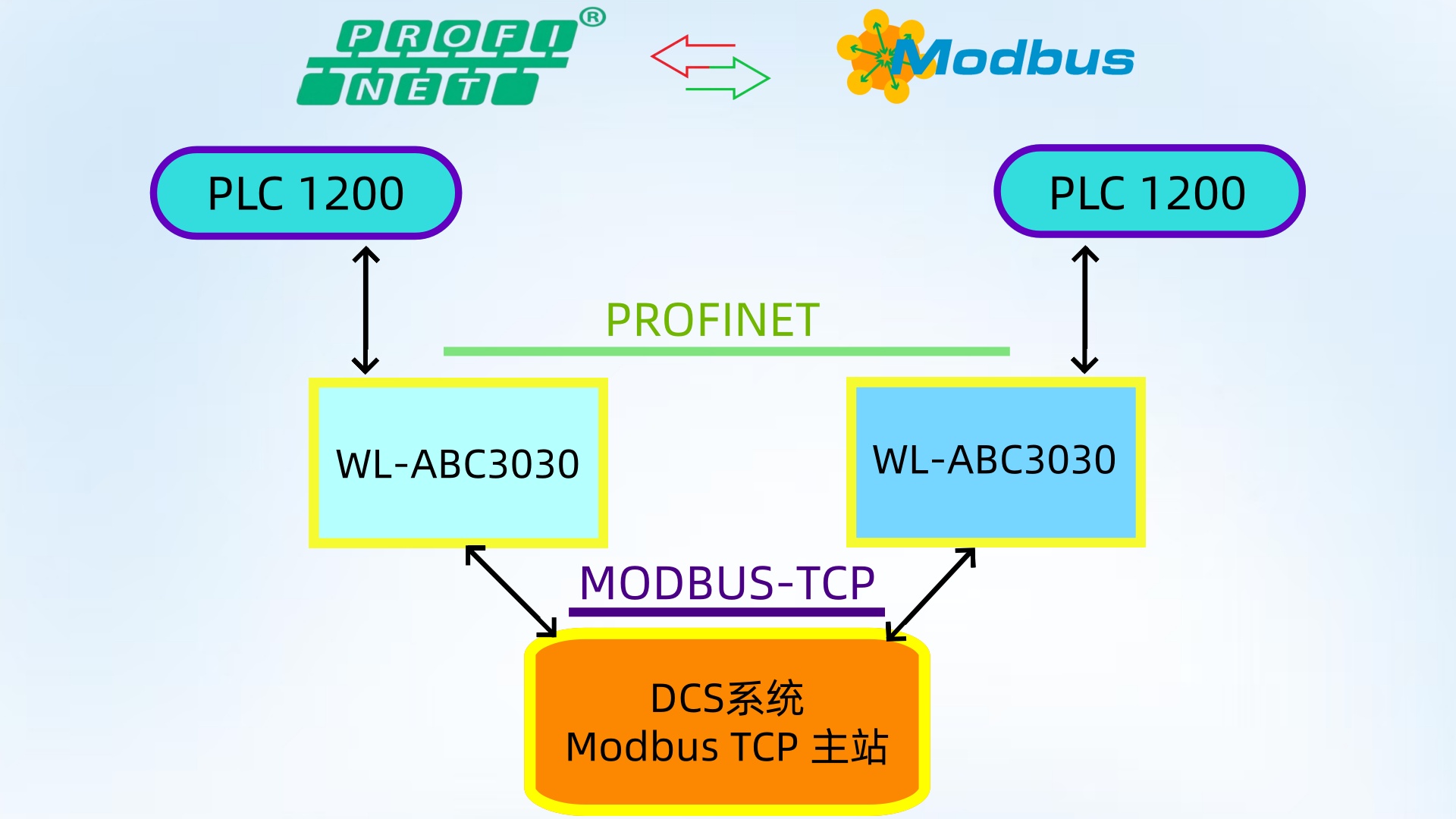

本案例中，現場的兩臺S7-1200PLC作為Profinet主站，DCS系統作為ModbusTCP主站，因此需要兩臺WL-ABC3030來完成通信連接。網關在該系統中充當PROFINET側的從站以及ModbusTCP側的從站。其結構如下圖：

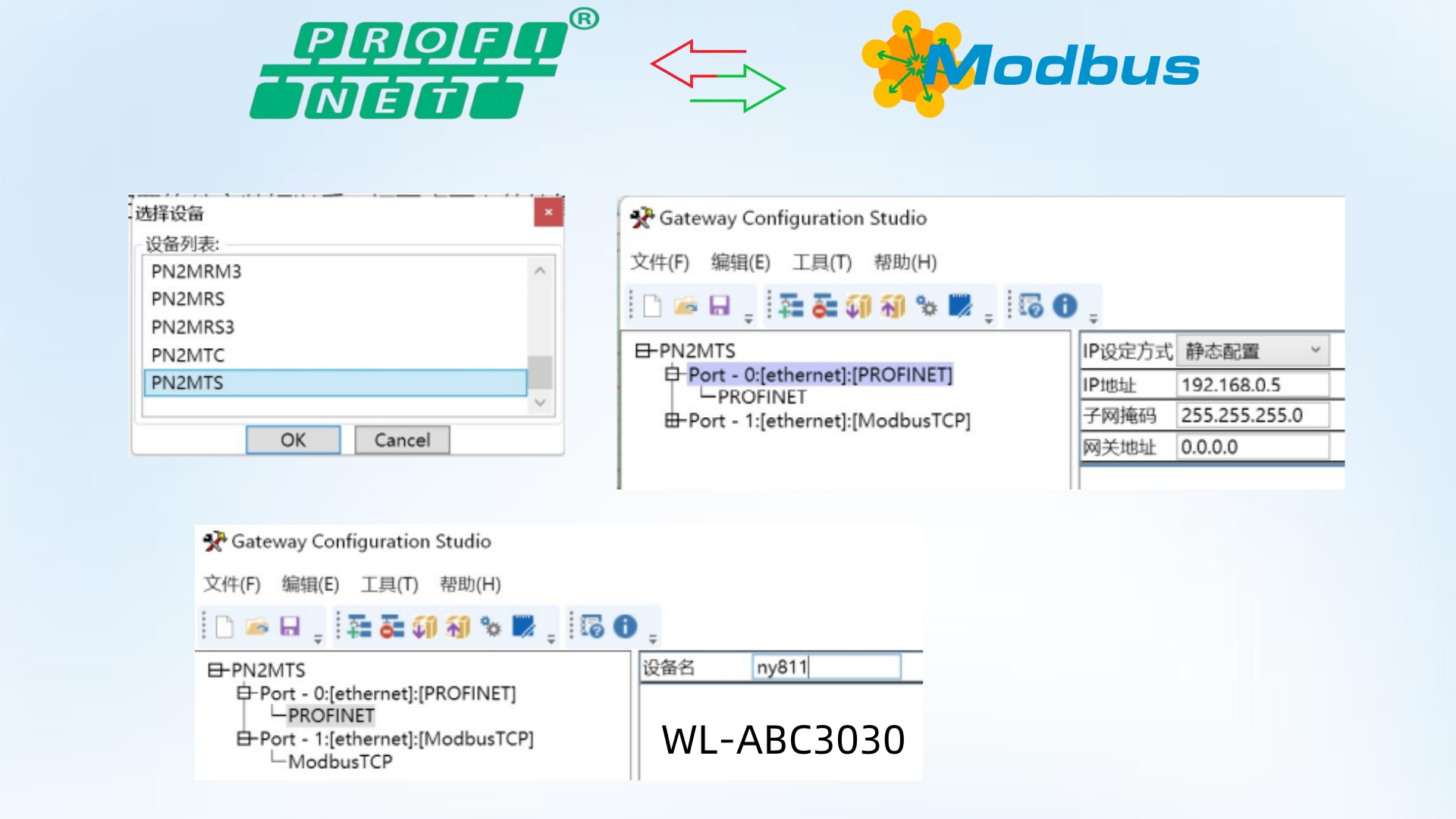

ModbusTCP轉Profinet的配置：運用配置軟件，在完成配置軟件的安裝之后，開啟桌面上的快捷方式，選取新建PN2MTS選項，點擊“確定”。設定ModbusTCP轉Profinet網關內Profinet設備的名稱與IP地址；

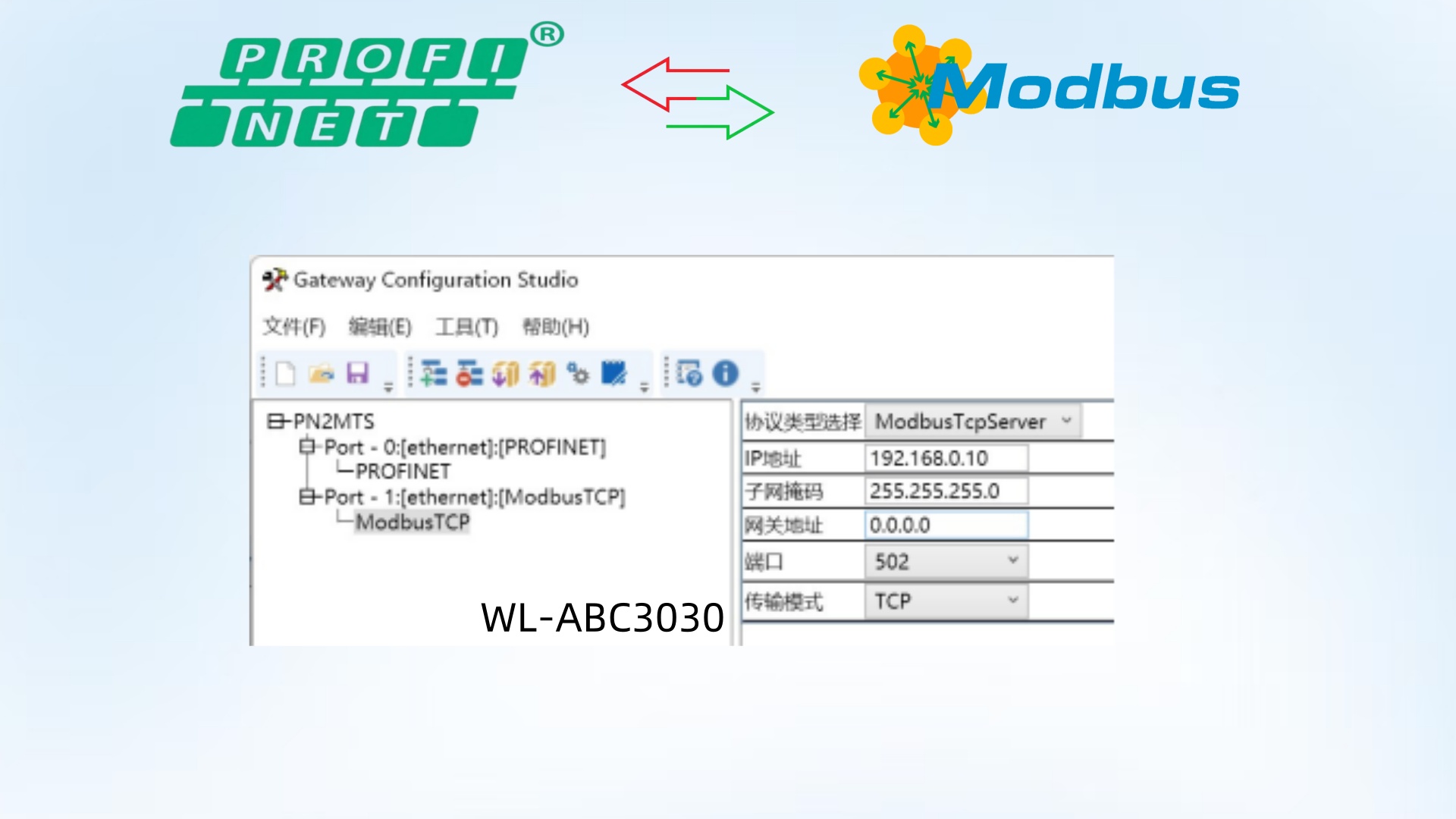

設定ModbusTCP轉Profinet網關的ModbusTCP從站IP地址；

針對ModbusTCP轉Profinet的以太網配置，需著重強調以下要點：

-“協議類型選擇”：應選定為“PN2MTS”，此協議類型意味著網關充當ModbusTCP端的從站。

-“IP地址”：需明確網關作為ModbusTCP從站的IP地址。

-“網關地址”：通常最后一位默認設置為1即可，但需確保IP地址與網關地址處于同一網段。

-“ModbusTCP主站讀取數據功能碼”：當網關WL-ABC3030作為ModbusTCP從站時，僅允許ModbusTCP主站運用01、02、03、04號功能碼進行數據讀取，且寄存器地址從750開始；而05、0F、06、10功能碼可用于寫入操作，寄存器地址從0開始。

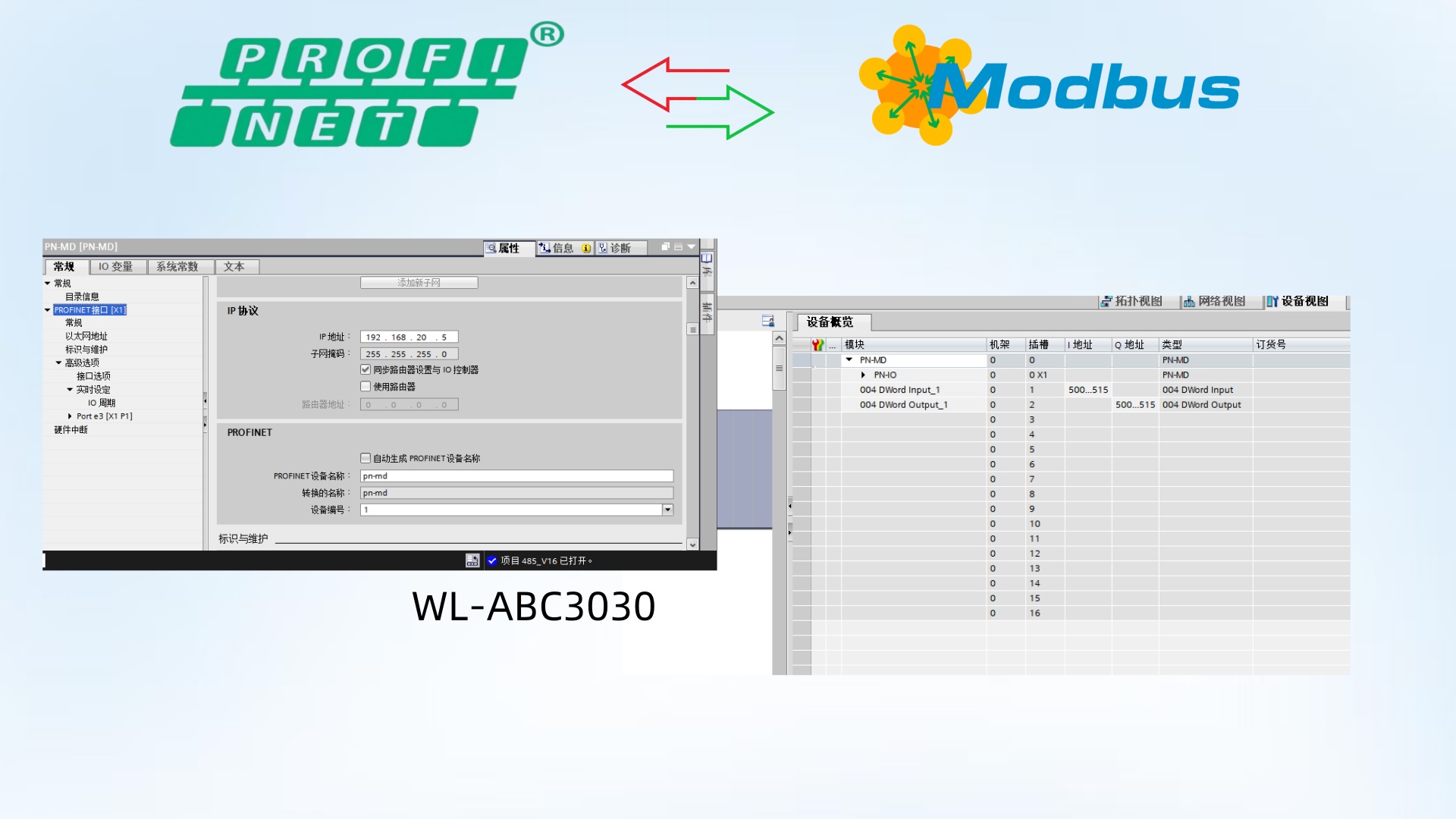

Profinet端的PLC組態軟件設置：在Profinet端，僅需于PLC的組態軟件中導入GSD文件，合理拖動輸入/輸出數據塊，并設置好IP地址和設備名稱。（注意：請勿勾選自動生成PROFINET設備名稱選項）。

完成配置且下載成功后，即可開啟數據傳輸。在ModbusTCP端，DCS系統作為ModbusTCP主站，向網關WL-ABC3030發送寫指令。此時，PLC作為Profinet主站，從ModbusTCP轉Profinet網關中讀取DCS所發送的數據；在Profinet端，PLC輸出區將數據傳送至WL-ABC3030，此時DCS系統通過發送讀指令，讀取1號或2號ModbusTCP從站（WL-ABC3030_A或WL-ABC3030_B）的數據，從而獲取PLC的數據。

ModbusTCP轉Profinet網關產品為用戶提供了將ModbusTCP設備快速且便捷地接入Profinet網絡的解決方案。該產品具備配置簡易、使用便利的特點，擁有高可靠性與實時性；安裝方式靈活，功耗較低，性能穩定。其已多次在各現場總線及控制系統中成功應用，并獲得用戶的一致認可。
