AIDC數據中心能源架構：800V HVDC與±400V架構的本質博弈及碳化硅MOSFET的關鍵賦能
下一代AI數據中心能源架構戰略研究報告：800V HVDC與±400V架構的本質博弈及碳化硅MOSFET的關鍵賦能
BASiC Semiconductor基本半導體一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?
傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！
傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：
傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！
1. 緒論：算力時代的能源危機與架構變革
隨著生成式人工智能（Generative AI）、大語言模型（LLM）以及高性能計算（HPC）工作負載的指數級增長，現代數據中心的物理與電氣邊界正面臨前所未有的挑戰。單機柜功率密度已從傳統的 8-10 kW 激增至 100 kW 甚至邁向兆瓦（MW）級別，典型的如 NVIDIA GB200 NVL72 集群，其對電力供應和散熱提出了極端的物理要求 。在這一背景下，傳統的低壓交流（AC）配電架構（如 12V 或 48V 中間母線）因受到電流承載能力、銅排重量、傳輸損耗及轉換效率的物理定律限制，已無法滿足未來的擴容需求。
為了應對這一挑戰，數據中心能源架構正處于從低壓交流向高壓直流（HVDC）轉型的關鍵拐點。行業內關于最佳高壓直流架構的選擇——即 ±400V 雙極性（Bipolar）架構 與 800V 單極性（Unipolar）架構 ——存在著深刻的技術博弈。這不僅關乎電壓等級的提升，更涉及拓?fù)浣Y(jié)構、絕緣配合、安全接地以及供應鏈生態的重構。與此同時，碳化硅（SiC）MOSFET 作為第三代寬禁帶半導體的代表，憑借其耐高壓、高頻開關及優異的熱導率特性，成為了支撐這一高壓架構轉型的核心物理基礎。
傾佳電子楊茜剖析 800V 與 ±400V 架構在電氣原理、安全機制及工程實現上的本質區別，并結合 BASIC Semiconductor（基本半導體）等廠商的最新技術參數，詳細闡述 1200V SiC MOSFET 器件在構建下一代高效、高密度數據中心電源系統中的關鍵應用與不可替代性。
2. 高壓直流（HVDC）轉型的物理學必然性
2.1 低壓大電流的物理瓶頸
傳統的 12V 或 48V 配電架構在面對兆瓦級負載時，受制于歐姆定律（Ohm's Law）。功率損耗 (Ploss?) 與電流的平方成正比 (I2R)。當機柜功率從 10kW 提升至 1MW 時，若維持 48V 電壓，電流將達到驚人的 20,833 安培。
銅材消耗（Copper Intensity）： 為了承載如此巨大的電流并控制壓降，需要截面積巨大的銅母排。研究表明，采用 800V 架構相比傳統 48V 或 400V 系統，可減少高達 45% 的銅材使用量 。這不僅降低了材料成本（CAPEX），還減輕了機房樓板的承重負擔。
集膚效應與鄰近效應： 在交流配電中，大電流母排受集膚效應影響，有效導電截面減少，進一步增加了電阻損耗。HVDC 架構天然消除了集膚效應和無功功率傳輸，大幅提升了傳輸效率。
2.2 轉換級數的削減
傳統架構通常涉及“中壓交流 → 低壓交流 → 直流（整流） → 交流（UPS） → 直流”的多級轉換鏈條，每一級轉換都伴隨著 2%~5% 的能量損耗。
HVDC 架構，特別是 800V 方案，旨在通過固態變壓器（SST）或集中式整流器，將電網中壓交流電直接轉換為 800V 直流電，直接輸送至機柜側。這種“一步到位”或“少級轉換”的策略，理論上可將端到端效率提升 3-5% ，對于年耗電量數億度的超大規模數據中心而言，這意味著巨大的運營成本（OPEX）節約。

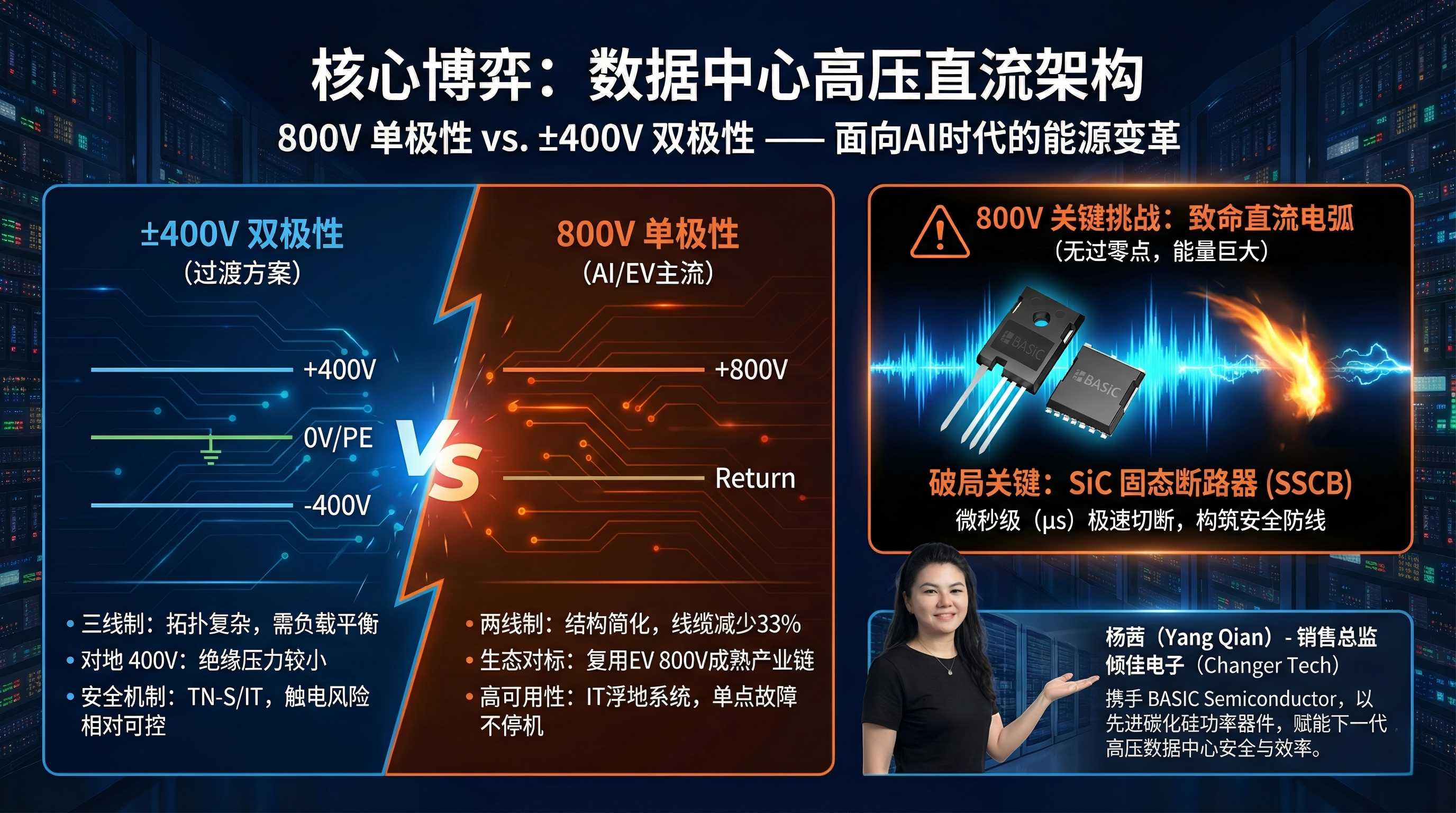

3. 核心博弈：800V 單極性 vs. ±400V 雙極性架構
雖然兩者均屬于高壓直流范疇，且都能有效降低電流，但在拓?fù)涠x、接地安全、絕緣要求及生態兼容性上存在本質區別。
3.1 拓?fù)浣Y(jié)構與電位邏輯
3.1.1 ±400V 雙極性架構（Bipolar / Symmetrical Monopole）
±400V 架構（有時稱為 380V HVDC 的演進版）通常采用 三線制 傳輸：正極（+400V）、負極（-400V）和中性線/地線（0V/PE）。
電位差： 正負極之間的總線電壓為 800V，能夠支持大功率傳輸。
對地電壓： 系統對地的最高電位僅為 400V。這是一個關鍵優勢，因?yàn)樗试S使用標準的 400V/600V 等級絕緣材料和連接器，降低了絕緣設計的難度 。
負載平衡： 負載可以跨接在 +400V 與 -400V 之間（獲取 800V），也可以連接在 +400V 與 0V 或 -400V 與 0V 之間（獲取 400V）。這種靈活性是其優勢，但也帶來了復雜性——需要電源管理系統嚴格控制正負極負載的平衡，防止中性線電流過大導致電位漂移 。
歷史沿革： 該架構深受電信行業（-48V）和早期數據中心 HVDC 試點的影響，被視為一種漸進式的過渡方案。
3.1.2 800V 單極性架構（Unipolar）
800V 單極性架構（NVIDIA 與 OCP 推進的主流方向）采用 兩線制 傳輸：正極（+800V）和負極/回路（Return）。
電位差與對地電壓： 總線電壓為 800V。根據接地方式的不同（通常為 IT 浮地系統或高阻接地），其對地電位可能達到 800V 或在故障時漂移。
結構簡化： 省去了中性線，減少了 33% 的線纜數量，降低了系統重量和布線復雜性 。
生態對標： 該電壓等級直接對標電動汽車（EV）的 800V 高壓平臺。這意味著數據中心可以直接復用汽車行業成熟的 800V 連接器、薄膜電容、熔斷器以及 SiC 功率器件產業鏈，大幅降低了供應鏈成本 。
3.2 接地系統與安全機制的本質區別
3.2.1 接地形式 (IEC 60364)
±400V (TN-S 或 IT)： 由于存在中心接地點（中性線），±400V 系統通常更容易實現對地電壓的鉗位，使得人體觸電風險相對可控（接觸電壓限制在 400V）。然而，三線制系統在發生極間短路時，故障電流路徑較為復雜。
800V (IT 系統與 HRG)： 800V 架構傾向于使用 IT 系統（不接地/浮地） 配合 高阻接地（HRG） 。
優勢： 在 IT 系統中，發生第一次對地故障（單點接地）時，由于沒有回路，故障電流極小，系統可以繼續運行，從而極大提高了數據中心的可用性（Availability）。這對于不能停機的 AI 訓練任務至關重要。
挑戰： 必須配備高靈敏度的 絕緣監測設備（IMD） 。一旦發生第二點接地故障，將形成極其猛烈的短路回路。此外，浮地系統可能導致對地電壓在瞬態下漂移，對設備的絕緣耐壓提出了更高要求（需耐受 >800V 甚至 1200V 的瞬態尖峰）。
3.2.2 電弧閃光（Arc Flash）危害與防護
直流電弧沒有過零點（Zero-crossing），一旦起弧極難熄滅，且維持燃燒的能量巨大。
800V 的風險： 相比 400V，800V 直流電弧的能量密度更高，擊穿空氣的能力更強，對運維人員的威脅呈指數級上升 。傳統的機械式斷路器（MCCB）切斷 800V 直流電弧的速度太慢（毫秒級），難以防止設備損壞。
固態斷路器（SSCB）： 這是 800V 架構安全落地的關鍵技術。利用 SiC MOSFET 的超快開關速度，固態斷路器可以在微秒（μs）級內切斷故障電流，在電弧形成破壞性能量之前將其熄滅 。這是 ±400V 架構中非必須但在 800V 架構中必不可少的組件。
3.3 800V 與 ±400V 核心差異對比表
| 特性維度 | ±400V 雙極性 (Bipolar) | 800V 單極性 (Unipolar) |
|---|---|---|
| 線纜結構 | 3線 (+, -, N/PE) | 2線 (+, -) |
| 電壓利用率 | 對地 400V，線間 800V | 線間 800V，對地視接地方式而定 |
| 銅材節省 | 中等（需中性線） | 極高（僅需正負極，電流減半） |
| 絕緣要求 | 較低（基于 400V 標準） | 較高（需滿足 1000V/1500V IEC 標準） |
| 負載平衡 | 需要復雜的平衡控制 | 不需要，天然平衡 |
| 安全風險 | 電弧能量中等，觸電電壓 400V | 電弧能量極高，需固態保護 |
| 主要驅動力 | 電信標準演進，兼容性 | AI 算力密度，EV 產業鏈復用 |
| 核心半導體 | 650V Si/SiC 器件為主 | 1200V SiC 器件為剛需 |
4. 碳化硅（SiC）MOSFET：800V 架構的物理引擎
如果說 800V 架構是 AI 數據中心的“高速公路”，那么碳化硅（SiC）MOSFET 就是在高速公路上飛馳的“引擎”。在 800V 高壓下，傳統的硅（Si）基 IGBT 和 MOSFET 已觸及其物理極限，唯有 SiC 能在效率、頻率和熱性能之間取得完美平衡。
4.1 為什么 800V 必須用 SiC？
4.1.1 耐壓與阻抗的權衡
在 800V 總線系統中，功率器件的額定電壓必須留有足夠的安全裕量以應對電壓尖峰和宇宙射線降額。通常要求器件耐壓 ≥1200V。
硅基限制： 1200V 的硅 MOSFET 導通電阻（RDS(on)?）極高，導致導通損耗巨大；而 1200V 的 IGBT 雖然導通壓降可控，但存在嚴重的“拖尾電流”（Tail Current），導致關斷損耗極大，限制了開關頻率（通常 <20kHz）。
SiC 優勢： SiC 的臨界擊穿電場強度是硅的 10 倍。這意味著在同樣的 1200V 耐壓下，SiC 芯片的漂移層可以做得更薄，摻雜濃度更高，從而實現極低的 RDS(on)?（如 BASIC Semiconductor 的 BMF540R12MZA3 模塊低至 2.2 mΩ ）。
4.1.2 開關頻率與功率密度
為了將兆瓦級電源放入機架，必須大幅減小磁性元件（變壓器、電感）和電容的體積。這要求電源工作在極高的頻率（100kHz - 500kHz+）。
高頻能力： SiC MOSFET 是單極性器件，沒有 IGBT 的少子存儲效應，因此開關速度極快，開關損耗（Eon?,Eoff?）極低。這使得在 800V 高壓下實現數百千赫茲的硬開關或軟開關成為可能，直接推動了 PSU 功率密度從 30W/in3 向 100W/in3 躍升 。
4.1.3 熱管理
SiC 的熱導率是硅的 3倍。在數據中心高密部署的環境下，散熱是核心瓶頸。SiC 器件可以在更高的結溫（Tj? 可達 175°C 甚至更高）下穩定工作，且對冷卻系統的依賴相對較低，有助于降低 PUE 。
5. SiC MOSFET 在數據中心電源拓?fù)渲械年P(guān)鍵應用
800V 數據中心電源架構主要包含兩級核心變換：電網到直流（AC/DC） 和 直流到直流（DC/DC） 。SiC MOSFET 在這兩個環節中均扮演著不可替代的角色。
5.1 有源前端（Active Front End, AFE）/ 整流器
在將電網的三相交流電（如 480VAC）轉換為 800V 直流電的環節，傳統的二極管整流電橋已被淘汰，取而代之的是能夠?qū)崿F(xiàn)功率因數校正（PFC）和雙向流動的拓?fù)洹?/p>
5.1.1 圖騰柱 PFC（Totem-Pole PFC）
這是目前效率最高的 PFC 拓?fù)渲?，但?800V 應用中，必須使用 1200V SiC MOSFET。
拓?fù)湓恚?/strong> 包含一個高頻開關橋臂（快管）和一個工頻換向橋臂（慢管）。
SiC 的作用： 快管必須在連續導通模式（CCM）下進行硬開關。若使用硅 MOSFET，其體二極管的反向恢復電荷（Qrr?）過大，會導致巨大的反向恢復損耗甚至炸管。SiC MOSFET 的體二極管 Qrr? 極?。◣缀鯙榱悖昝澜鉀Q了這一問題，使得圖騰柱 PFC 效率可突破 99% 。
器件選型： 例如 BASIC 的 BMF240R12E2G3 模塊，集成了 SiC SBD（肖特基二極管），進一步消除了體二極管的雙極性退化風險，非常適合此類硬開關應用 。
5.1.2 維也納整流器（Vienna Rectifier）
對于三相大功率整流，三電平 Vienna 拓?fù)涫侵髁鬟x擇。雖然它可以采用 650V 器件，但為了簡化控制并提高可靠性，采用 1200V SiC MOSFET 可以減少器件數量，將三電平簡化為兩電平結構，或在三電平中提供更高的電壓裕量 。
5.2 隔離型 DC/DC 變換器
將 800V 母線電壓轉換為 48V 或 12V 給服務器主板供電。
5.2.1 LLC 諧振變換器
拓?fù)鋬?yōu)勢： LLC 變換器可以在全負載范圍內實現原邊開關管的零電壓開通（ZVS）和副邊整流管的零電流關斷（ZCS），效率極高。
SiC 的作用： 在 800V 輸入側，通常采用半橋或全橋結構。使用 1200V SiC MOSFET（如 BASIC BMF80R12RA3 ）作為主開關管，其極低的輸出電容（Coss?）使得死區時間可以設置得更短，從而提高有效占空比和頻率。
高頻變壓器： SiC 允許 LLC 工作在 300kHz-500kHz，使得中間的隔離變壓器體積大幅縮小，能夠集成到標準機架電源單元（PSU）中 。
5.2.2 輸入串聯輸出并聯（ISOP）架構
為了處理 800V 高壓，也可以采用模塊化設計。但在大功率主母線側，直接使用單管 1200V SiC MOSFET 進行轉換通常具有更低的系統復雜度和更高的可靠性。
6. 基本半導體（BASIC Semiconductor）SiC 解決方案深度解析
基于提供的內部資料 ，我們可以看到國產 SiC 廠商針對 800V 趨勢的精準布局。BASIC Semiconductor 的產品線覆蓋了從分立器件到大功率模塊的全生態。
6.1 1200V 工業級模塊：800V 架構的基石
針對 800V 直流母線，必須選用 1200V 耐壓等級的模塊。BASIC 的 Pcore?2 和 ED3 系列是典型的代表：
6.1.1 BMF540R12MZA3 (ED3 系列)
規格： 1200V / 540A，半橋拓?fù)洹?/p>
核心參數： RDS(on)? 典型值僅為 2.2 mΩ (@25°C)。這意味著在 200A 負載下，導通壓降僅 0.44V，導通損耗極低。
封裝技術： 采用了 氮化硅（Si3?N4?）AMB 陶瓷基板。與傳統的 Al2?O3? 或 AlN 基板相比，Si3?N4? 的抗彎強度高達 700 MPa（是 AlN 的兩倍），斷裂韌性極高 。
應用洞察： 在 AI 數據中心，GPU 負載會在毫秒級內從空閑跳變到滿載，導致功率器件經歷劇烈的熱沖擊。Si3?N4? 基板的高可靠性確保了模塊在頻繁熱循環下不會發生銅層剝離，這對數據中心的長期可靠性至關重要。
應用場景： 適用于 固態變壓器（SST） 核心級、大型集中式整流柜、以及機架級儲能系統的雙向變流器（PCS）。其仿真數據顯示，在 Buck 拓?fù)洌?00V轉300V）中，效率可達 99.38%，顯著優于同規格 IGBT 模塊 。
6.1.2 BMF240R12E2G3 (Pcore?2 E2B 系列)
規格： 1200V / 240A。
特性： 內置 SiC SBD（肖特基二極管）。
技術解析： SiC MOSFET 的體二極管雖然速度快，但在長期正向?qū)ㄏ驴赡艽嬖陔p極性退化風險。集成 SBD 后，續流電流主要通過 SBD 流過，壓降更低且無反向恢復電荷，極大地提升了 圖騰柱 PFC 等硬開關電路的可靠性和效率 。
應用場景： 適合高功率密度的高頻 DC/DC 轉換器。
6.2 1200V 分立器件：靈活高效的板級方案
對于 CRPS（Common Redundant Power Supply）等標準服務器電源，分立器件是主流選擇。
B3M011C120Z / B3M013C120Z ：
封裝： TO-247-4。
凱爾文源極（Kelvin Source）： 第 4 個引腳（驅動源極）將功率回路與驅動回路解耦，消除了源極電感（LS?）對柵極驅動的負反饋干擾。這使得器件能夠以極高的 di/dt 開關而不會發生誤導通或振蕩，充分釋放 SiC 的高頻性能 。
銀燒結工藝（Silver Sintering）： 芯片與基板之間采用銀燒結連接，相比傳統錫焊，熱阻（Rth(j?c)?）降低，熱循環壽命提升數倍，能夠承受更高結溫 。
目標應用： 開關電源（SMPS） 、逆變器 和 DC/DC 轉換器，完美契合 800V 數據中心 PSU 的需求。
7. 800V 架構的安全性挑戰與應對
盡管 800V 帶來了效率革命，但也引入了新的安全挑戰。
7.1 電弧防護
如前所述，800V 直流電弧極其危險。數據中心必須部署 電弧故障檢測裝置（AFDD） 和 固態斷路器（SSCB） 。SiC MOSFET 由于其微秒級的響應速度，是制造 SSCB 的理想器件。它可以快速切斷故障電流，甚至在電弧形成前就阻斷回路，這是傳統機械開關無法做到的。
7.2 絕緣監測
對于 IT 接地系統，絕緣監測是第一道防線。必須實時監測正負母線對地的絕緣電阻。SiC 器件的高頻噪聲可能會干擾監測設備，因此需要采用抗干擾能力更強的主動式絕緣監測技術。
8. 結論與展望
數據中心電源架構從 AC 向 HVDC 的演進是物理規律決定的必然趨勢。800V 單極性架構 憑借其對銅材的極致節省、系統構成的簡化以及與 EV 產業鏈的深度協同，正逐漸成為 AI 時代的行業標準（如 NVIDIA Kyber 架構）。而 ±400V 架構 則更多作為一種兼容電信標準的過渡方案存在。
在這一變革中，1200V SiC MOSFET 不僅僅是提升效率的手段，更是實現 800V 架構的 使能技術（Enabling Technology） 。沒有 SiC 的高耐壓、低阻抗和高頻特性，800V PSU 的體積將大到無法塞進機架，散熱將成為無法解決的噩夢。
BASIC Semiconductor 基本半導體等廠商推出的 ED3 系列模塊 和 TO-247-4 分立器件，通過采用 Si3?N4? AMB 基板、銀燒結工藝以及集成 SBD 等先進技術，精準解決了 800V 架構在可靠性、熱管理和開關性能上的痛點。
未來展望： 隨著 AI 算力需求的持續爆發，我們預計：
SST 普及： 基于 SiC 的固態變壓器將取代傳統工頻變壓器，實現中壓直掛。
全 SiC 化： 從整流到 DC/DC，SiC 將全面取代硅基器件。
標準化： 800V 接口標準、連接器規范以及安全標準將進一步統一，構建起類似 48V 的成熟生態。
對于數據中心運營商和電源設計工程師而言，擁抱 800V 架構并掌握 SiC 器件的應用技術，已不再是可選項，而是通往 Zetta 級計算時代的必由之路。
