執行摘要

傾佳電子深入剖析了在人工智能（AI）和高性能計算（HPC）浪潮驅動下，數據中心電源架構正在經歷的一場深刻變革。傾佳電子明確指出，傳統交流（AC）供電系統已無法滿足現代數據中心對能源效率和功率密度的極致追求，高壓直流（HVDC）技術正成為必然選擇。市場數據顯示，數據中心HVDC這一細分領域正以遠超傳統電網市場的速度爆發式增長。技術層面，電源架構正從傳統的AC模式，經歷380V HVDC的過渡，快速邁向更為高效的800V HVDC系統。傾佳電子的核心論點是，以碳化硅（SiC）為代表的第三代半導體技術，并非僅僅是對現有技術的改良，而是實現這一架構躍遷、并確保其經濟可行性的關鍵賦能技術。傾佳電子最后對數據中心電源基礎設施的未來格局進行了戰略展望，為行業參與者提供了前瞻性建議。

第一部分：數據中心HVDC電源系統的全球市場分析

1.1. 市場規模與增長預測：兩條迥異的增長曲線

全球高壓直流（HVDC）輸電市場本身已具備相當規模，其應用主要集中于大規模電網互聯和可再生能源并網。市場數據顯示，2024年全球HVDC輸電系統市場價值約為109.4億美元，預計在未來十年內將以6.65%至9.18%的復合年增長率（CAGR）穩步增長，到2033年市場規模有望超過246.4億美元 。

然而，一個更為引人注目的趨勢發生在數據中心這一特定應用領域。盡管其絕對市場規模尚不及前者，但其增長速度卻異常迅猛。2024年，專用于數據中心的HVDC系統市場規模為24億美元，但預計到2033年將飆升至81億美元，其復合年增長率高達15.1% 。

這兩條增長曲線的顯著差異揭示了一個重要的市場動態：盡管兩者共享相似的核心技術，但其背后的驅動力截然不同。通用HVDC市場的發展節奏與大型基礎設施項目同步，這些項目（如跨國電網穩定工程、大規模海上風電場并網）的規劃和建設周期長達數年甚至數十年，主要受國家級能源政策和長期戰略的引導 。相比之下，數據中心HVDC市場的增長源于一種更為緊迫的“危機驅動”模式。AI和HPC工作負載的指數級增長，使得數據中心的功耗急劇攀升，傳統電源架構在物理空間、能源效率和運營成本方面已捉襟見肘 。這種由技術快速迭代（AI硬件更新周期僅為12-15個月）所引發的“市場拉動”效應，迫使超大規模數據中心運營商和云服務商必須迅速采用HVDC技術，以維持其業務的競爭力和經濟可行性。因此，數據中心領域已成為HVDC技術一個獨特、高價值且發展迅猛的子市場。

1.2. 核心增長驅動力：AI功耗引發的經濟必然性

數據中心向HVDC架構的遷移，本質上是由AI時代嚴峻的功耗挑戰和對極致經濟效益的追求共同推動的。

AI功耗的倒逼機制：AI和HPC的崛起，正將單個機柜的功率密度從傳統的5-10 kW推向超過100 kW的水平，而未來的設計目標更是瞄準了800 kW乃至1 MW的超高密度機柜 。國際能源署預測，全球數據中心的電力消耗將從2024年的415 TWh激增至2030年的945 TWh 。在如此高的功率密度下，傳統的AC配電方案因電流過高而導致的物理限制和經濟性問題變得不可逾越，轉向更高電壓的直流配電成為唯一可行的技術路徑。

對能源效率（PUE）的極致追求：HVDC架構通過精簡供電鏈路，消除了傳統AC方案中存在的多次AC-DC和DC-AC轉換環節，從而直接提升了能源效率。研究和實踐表明，一個380V的HVDC系統相比傳統的AC系統，可以實現7-8%的端到端效率增益 。對于動輒消耗數百兆瓦電力的超大規模數據中心而言，這意味著每年可節省數百萬美元的電費支出。

總擁有成本（TCO）與可靠性的雙重優化：HVDC系統簡化了電源拓?fù)?，移除了諸如相位平衡、復雜的UPS系統等潛在故障點，從而使供電可靠性提升近一倍 。同時，更少的電源轉換設備也意味著所需物理空間減少了約三分之一，為數據中心節省了寶貴的機房面積（資本支出，CapEx）。NVIDIA公司宣稱其800V HVDC架構可將維護成本降低高達70%，進一步優化了總擁有成本 。

1.3. 區域市場分析與發展機遇

全球數據中心HVDC市場的增長呈現出鮮明的地域特征，主要市場集中在技術領先和數字化進程迅速的地區。

北美市場：作為當前全球最大的市場，北美地區匯集了全球最多的超大規模數據中心，并且是先進電力基礎設施的早期采納者 。美國能源部等政府機構對電壓源換流器（VSC）等關鍵技術的資金支持，進一步鞏固了該地區的技術領先地位和市場增長動力 。

亞太市場：亞太地區是全球增長最快的市場。中國和印度等國家正在經歷快速的數字化轉型，對云基礎設施的巨大投資，以及政府層面推動節能減排的政策，共同為HVDC在數據中心的應用創造了廣闊的市場空間 。

歐洲市場：作為全球第二大市場，歐洲在推動能源領域脫碳、促進跨國電網融合以及設定積極的可再生能源目標方面走在前列。這種宏觀環境為HVDC技術的創新和應用提供了肥沃的土壤，使其在數據中心領域的部署同樣保持強勁勢頭 。

第二部分：數據中心電源架構的演進之路

2.1. 從集中式AC到分布式HVDC的范式轉移

數據中心供電架構的演進，是一條不斷追求更高效率、更高可靠性和更高密度的路徑。

傳統AC架構：傳統數據中心的供電鏈路冗長而復雜，市電通常需要經過變壓器、不間斷電源（UPS）進行AC-DC-AC轉換，再通過配電單元（PDU）分配至服務器機柜，最后由服務器自帶的電源供應單元（PSU）完成最終的AC-DC轉換。每一個轉換環節都會產生能量損失，導致整個系統的端到端效率損失通常在10%到20%之間 。

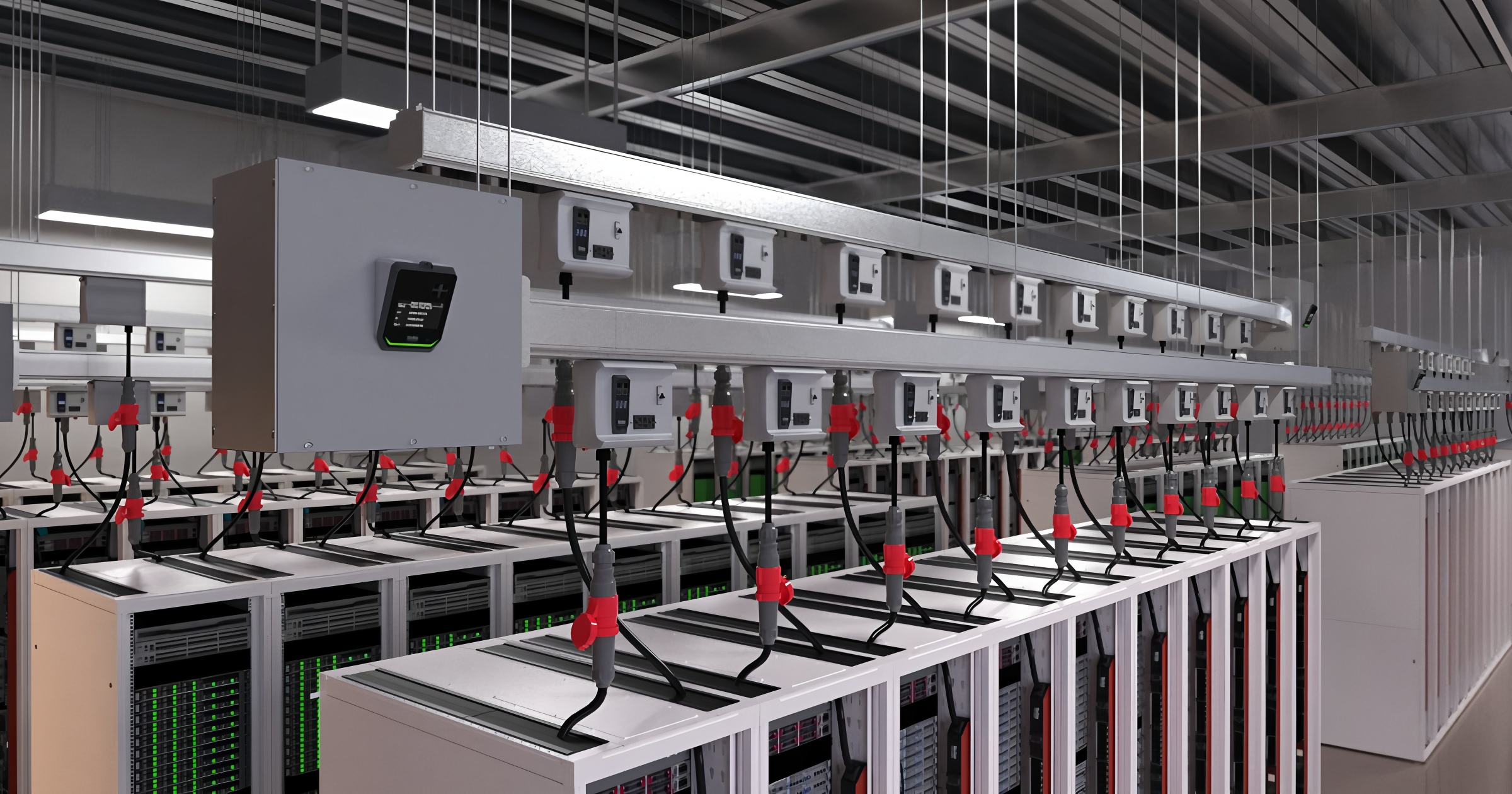

380V HVDC架構：作為向全直流架構演進的重要一步，380V HVDC系統極大地簡化了供電鏈路。該架構通常在數據中心前端設置一個高效的AC-DC整流級，將市電直接轉換為380V直流電。隨后，該直流電被直接分配到服務器機柜，由服務器PSU進行一次DC-DC降壓轉換即可為IT設備供電 。這一架構得到了歐洲電信標準協會ETSI EN 300 132-3等國際標準的規范，其定義的標稱電壓為380V，正常工作電壓范圍為260V至400V 。通過消除多個轉換級，380V HVDC架構顯著提升了系統效率和可靠性 。

2.2. 邁向800V：為兆瓦級AI機柜供電

隨著AI機柜功率密度向兆瓦級邁進，380V HVDC架構也開始面臨瓶頸，推動了向更高電壓等級——800V的躍遷。

物理定律的驅動：根據電功率公式 P=V×I，在功率（P）急劇增加的情況下，維持較低的電壓（V）意味著電流（I）將變得極其巨大。過高的電流不僅會導致電纜和母線排（Busbar）的 I2R 阻性損耗急劇增加，還需要使用更粗、更昂貴的銅材。將電壓提升至800V（或±400V），可在傳輸相同功率時將電流減半，從而將銅材需求量減少高達45%，并大幅降低配電損耗 。

兩種主流的800V架構路線：

OCP ±400V雙極混合架構（Mt. Diablo項目）：這是由開放計算項目（OCP）推動的一種過渡性策略。該架構保留了數據中心內480V的AC主干網絡，僅在獨立的電源機柜處將AC電轉換為±400V DC，再分配給服務器機柜。這種混合架構技術相對成熟，部署靈活，但其效率低于端到端的全直流系統 。

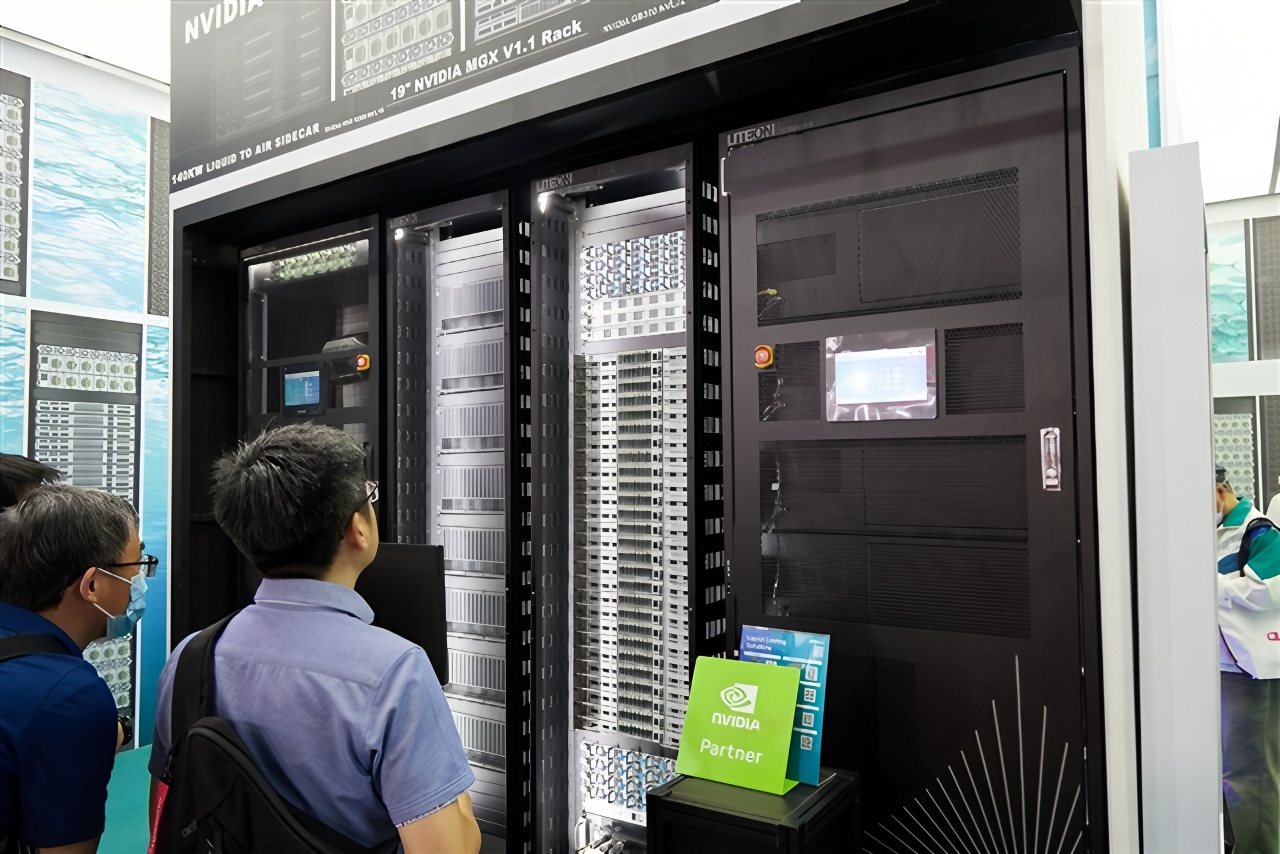

NVIDIA 800V單極直流架構：這是一種更為徹底的端到端直流方案。在該架構中，來自電網的中高壓AC電在變電站級別就通過固態變壓器（SST）直接轉換為800V DC，然后直接供給支持800V原生輸入的服務器。該架構通過最大限度地減少轉換環節，可實現高達5%的端到端能效提升，并簡化了電源管理 。

固態變壓器（SST）的戰略性角色：固態變壓器是實現未來全直流數據中心愿景的核心使能技術。它不僅僅是一個元器件，更是連接高壓AC電網與數據中心內部HVDC配電網的關鍵橋梁。傳統工頻（50/60 Hz）變壓器體積龐大、效率低下，而基于電力電子技術的SST工作在極高的頻率，使其體積、重量和損耗都遠小于傳統變壓器 。更重要的是，SST可以在一個緊湊的單元內完成AC-AC、AC-DC或DC-DC的變換。在NVIDIA的架構中，SST直接將輸入的中壓AC整流為800V DC，一步取代了傳統方案中的2到3個轉換級 。這使得SST成為實現最高端到端效率和功率密度，以及無縫集成直流可再生能源或儲能系統的關鍵技術。

2.3. HVDC電源變換的關鍵拓?fù)浼夹g(shù)

HVDC架構的實現依賴于高效的電力電子變換器拓?fù)洹?/p>

DC-DC變換（中間總線轉換）：為了將800V的高壓總線降至服務器主板所需的電壓（如48V），LLC（電感-電感-電容）諧振變換器是目前的主流拓?fù)?。?dāng)工作在諧振頻率點時，LLC變換器如同一個直流變壓器（DCX），通過實現零電壓開關（ZVS），能夠達到超過98%的極高轉換效率 。為了處理800V的輸入，常見的架構是將兩個400V輸入的LLC級串聯，這種模塊化設計展示了良好的可擴展性 。

第三部分：碳化硅（SiC）器件的關鍵作用

如果說HVDC為數據中心電源架構指明了方向，那么碳化硅（SiC）器件就是鋪就這條道路的基石。SiC的卓越物理特性使其成為實現高效、高密度HVDC電源的必然選擇。

3.1. SiC相較于傳統硅（Si）的根本優勢

SiC作為一種寬禁帶半導體材料，其性能遠超傳統硅基器件。

寬禁帶寬度：SiC的禁帶寬度為3.26 eV，幾乎是硅（1.12 eV）的三倍。這使其能夠承受十倍于硅的擊穿電場強度，非常適合高壓應用。同時，更寬的禁帶也意味著SiC器件能在超過200 °C的高溫下穩定工作 。

高熱導率：SiC的熱導率是硅的三倍以上，能夠更有效地將器件產生的熱量導出。這極大地降低了對散熱系統的要求，有助于減小系統體積、重量和成本 。

優異的開關特性：與硅基MOSFET和IGBT相比，SiC MOSFET的開關損耗極低，并且其體二極管的反向恢復電荷（Qrr?）幾乎為零。這一特性使其能夠工作在數倍于硅器件的開關頻率下，同時保持高效率 。

3.2. SiC：先進電源拓?fù)涞暮诵馁x能技術

SiC器件的出現，使得許多在理論上高效但在實踐中難以用硅器件實現的先進拓?fù)涑蔀榭赡堋?/p>

解鎖圖騰柱PFC的全部潛力：CCM模式下的圖騰柱PFC拓?fù)潆m然理論效率極高，但對于傳統硅MOSFET而言卻是一個“陷阱”。硅MOSFET的體二極管存在嚴重的反向恢復問題，當其作為同步整流管在高頻開關時，巨大的反向恢復電流會產生極高的開關損耗，甚至導致器件損壞，這使得CCM模式在實踐中幾乎不可行 。而SiC MOSFET的體二極管反向恢復幾乎為零，從根本上消除了這一瓶頸。這使得圖騰柱PFC可以在CCM模式下安全、高效地運行。因此，SiC并非簡單的性能提升，而是解鎖圖騰柱PFC拓?fù)鋵?shí)現超過99%效率的關鍵技術，這對滿足“80 PLUS鈦金”及未來更嚴苛的能效標準至關重要 。

賦能高頻高密度LLC變換器：在高壓LLC變換器中，SiC器件的高效高頻開關能力允許設計者大幅縮小磁性元件（變壓器、電感）和電容的尺寸。這直接帶來了功率密度（單位體積內的功率，W/in3）的顯著提升，對于在有限的服務器和機柜空間內容納數千瓦的電源至關重要 。

3.3. 對數據中心系統層面的量化影響

SiC技術的應用為數據中心帶來了實實在在的經濟和性能效益。

效率提升與運營成本（OpEx）降低：通過在PFC級實現超過99%、在DC-DC級實現超過98%的效率，基于SiC的電源系統大幅減少了能源浪費。據估算，一個數據中心若用GaN/SiC電源替代傳統硅電源，每10 MW負載每年可節省數百萬美元的電費和冷卻成本 。

功率密度提升與資本支出（CapEx）優化：更高的功率密度意味著每個機柜可以容納更多的計算單元，或者在同等算力下占用更小的數據中心面積。此外，SiC電源模塊本身更緊湊，所需散熱器更小，從而降低了整個系統的尺寸、重量和物料成本 。

可靠性增強：SiC器件優異的高溫性能和堅固性，使其構建的電源系統更加耐用，故障率更低。這不僅減少了維護成本，更重要的是保障了數據中心業務的連續性和穩定性 。

第四部分：性能分析與元器件級案例研究

4.1. 1200V功率模塊性能基準測試

為了將理論優勢轉化為可量化的性能指標，本節對一款主流的1200V SiC功率模塊——基本半導體的BMF240R12E2G3——與其競品在模擬高壓直流變換器實際工況下的性能進行對比分析。以下數據來源于在結溫 Tj?=125°C、母線電壓 VDC?=800V、負載電流 ID?=400A 的嚴苛條件下的雙脈沖測試結果 。

表 4.1：HVDC變換器用1200V功率模塊性能對比分析

數據分析： 從上表數據可以看出，基本半導體的BMF240R12E2G3模塊在總開關損耗（Etotal?）方面表現出明顯優勢，比競品W低約23%，比競品I低約14%。這一優勢主要得益于其顯著更低的關斷損耗（Eoff?）。在決定高頻變換器效率的關鍵指標上，更低的總開關損耗意味著在相同工作頻率下能效更高，或在同等效率要求下可以工作在更高頻率以提升功率密度。

此外，該模塊在高溫下具有更高的閾值電壓（VGS(th)?），這提供了更強的抗噪聲干擾能力，降低了在高速開關過程中因米勒效應引發的寄生導通風險，對系統可靠性至關重要。其內部二極管在續流期間的正向壓降（VSD?）也顯著低于競品，這意味著在開關死區時間內的導通損耗更小。

4.2. HVDC系統元器件選型指南

基于基本半導體的產品組合，可以為典型的數據中心HVDC電源架構提供一套完整的SiC器件解決方案 。

圖騰柱PFC級：

高頻橋臂：需要高速開關的橋臂，可選用1200V SiC MOSFET分立器件，如B3M040120Z或B2M030120Z，它們具有低開關損耗和強大的體二極管性能 。

工頻橋臂：工作在電網頻率下的橋臂，雖然可以使用成本較低的硅基超級結MOSFET，但為了實現極致效率，可采用SiC肖特基二極管（如B3D20120H）來消除反向恢復損耗 。

LLC DC-DC級：

原邊半橋：對于800V輸入，通常采用兩個400V級串聯的架構，但使用1200V額定電壓的器件可提供更高的安全裕量。大電流、低導通電阻的功率模塊，如BMF240R12E2G3（1200V, 5.5 mΩ）或BMF008MR12E2G3（1200V, 8.1 mΩ），是原邊半橋的理想選擇 。

副邊整流：根據輸出電壓，通常使用低壓SiC肖特基二極管（如650V的B3D40065H）或采用低壓硅MOSFET進行同步整流 。

4.3. 設計與實施考量

先進封裝與熱管理：SiC優異的熱導率需要高效的散熱路徑才能發揮作用。在功率模塊中采用高性能的氮化硅（Si3?N4?）AMB陶瓷基板和銅基板至關重要。Si3?N4?相比傳統的氧化鋁（Al2?O3?）基板具有更好的熱導率，相比氮化鋁（AlN）基板則擁有更強的機械堅固性，使其成為高可靠性SiC模塊的首選材料 。

柵極驅動：SiC MOSFET對柵極驅動電路的要求極為嚴苛。必須精確提供推薦的驅動電壓（例如，基本半導體模塊推薦的+18V/-4V），以確保器件完全導通（獲得最低的RDS(on)?）并可靠關斷。集成了隔離、保護和米勒鉗位等功能的專用柵極驅動芯片（如基本半導體的BTD系列）是保證SiC系統穩定可靠運行的關鍵 。

第五部分：戰略展望與建議

5.1. 核心發現：AI、HVDC與SiC的共生加速

傾佳電子的核心結論是：AI的算力需求正在加速數據中心向HVDC架構的遷移，而HVDC架構的全部潛力則依賴于SiC技術的賦能。這并非一個簡單的線性發展過程，而是一個共生演進的加速循環：系統級的需求（更高功率、更高效率）驅動了元器件級的創新（SiC器件），而元器件級的能力突破（更高頻率、更低損耗）又反過來催生了全新的系統級架構（800V HVDC、SST）。

5.2. 未來軌跡：超越800V

展望未來，數據中心的供電技術將朝著從電網到芯片的完全端到端直流化方向發展，固態變壓器和高度集成的智能功率模塊將是這一愿景的基石 。
