PCB設計中元件錯位的具體原因和解決方法

Altium ? 來源:Altium ? 2026-01-12 10:26 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

博客作者:Tom Swallow

隨著電子設備持續小型化,PCB設計師面臨著前所未有的精度要求。然而,ECAD與MCAD流程之間的脫節仍然導致代價高昂的錯位問題。

工程和制造的每個階段都需要精度,但某些環節仍然存在不同步的情況。外殼和連接器的錯位通常源于電子設計與機械設計之間缺乏協同。這些問題常在原型制作階段暴露,雖然可能在投產前被發現,但解決起來仍然既昂貴又耗時。

認識到問題自然指向解決方案:電子工程師和機械工程師必須在一致、清晰的基礎上協同工作,整合他們的設計平臺以確保數據透明。在進一步探討這種集成之前,讓我們先仔細看看元件錯位的具體原因和解決方法。

設計錯位的常見原因

外殼和連接器錯位一直是硬件開發中一個持續存在的挑戰。

這些問題往往直到第一個原型組裝時才會被注意到。雖然這看起來可能比在制造初期才發現要好,但它仍然會耗費工程師的設計時間,因?yàn)樗麄冃枰厮葑畛醯牟季帧?/p>

在此階段,由于額外的工程工作導致延遲或重新訂購,整個供應鏈都會感受到成本壓力。但為什么會發生這種情況?

這部分是由于采購團隊所能獲取的信息有限。通常,采購工作基于Gerber文件的內容,而這些文件通常排除了一些關鍵的機械因素,例如:

連接器、按鈕及其他機械元件的精確3D定位。

元件高度和方向。

外殼或罩體的規格。

用于組裝的安裝硬件、固定件或禁布區。

物料清單中的公差信息及其他差異(在更新、更緊湊的設計中此問題已顯著減少)。

組裝說明和扭矩規格。

這將焦點集中到了電子與機械設計師之間的協作上。這些設計部門間協作不暢是以下原因造成的:脫節的工作流程、過時的文件交換系統、對連接器定位的假設,以及缺乏共享數據和評審。

ECAD與MCAD團隊間脫節的工作流程

電子和機械團隊常常各自為政,使用不同的工具、數據和時間線。這種脫節的流程導致交接環節脆弱,通常依賴非正式的信息共享,從而將人為錯誤引入裝配過程。

手動文件交換與版本偏差

當電子計算機輔助設計(ECAD)和機械計算機輔助設計(MCAD)團隊缺乏一個共享、一致且及時更新的設計環境時,他們的工作很難保持一致,這會在最終原型中反映出來。即使是溝通上的微小延遲,也可能導致機械部分與電子要求不匹配。這是連接器錯位的一個普遍原因。

對連接器幾何形狀與安裝方式的假設

連接器不僅僅是原理圖符號,而是具有高度、方向和精確安裝要求的三維元件。對其放置位置的誤解可能導致貫穿供應鏈的重大錯誤。及早識別錯位根源可以防止后續出現更深的延誤。

通過對設計的深入了解,采購團隊能夠在開發階段進行物料尋源,并且亟需了解問題是配合不良還是放置錯誤所致。

缺乏共享的設計規則與參考

如果ECAD和MCAD團隊沒有完全搞清楚設計規則、坐標原點或元件的標注方式,就很容易產生不一致。一個連接器在電子藍圖中可能看似放置正確,但可能在機械放置方面存在缺陷,從而導致配合問題或完全的機械故障。

不定期且缺乏記錄的評審

對于某些企業而言,在各自為政的環境中進行的設計評審,仍然是出現尺寸和外形問題的主要原因。缺乏對整個機電結構的協作視圖,關鍵的錯位問題可能直到物理部件組裝時才會被發現。

PCB設計師的主動對準策略

避免錯位不僅僅是在設計過程中捕捉錯誤,更重要的是協調設計團隊,以確保此類問題盡可能少發生。

隨著PCB設計追求高密度,以及連接器-外殼位置需要滿足更嚴格的規格,即使是一個微小的機械疏忽也會產生連鎖反應,導致代價高昂的返工或采購延遲。

主動的方法包括改善電子與機械團隊之間的協作。在追求精度的過程中,以下一些策略可以最大限度地減少流程中的缺陷,這些缺陷日后會體現為重大的生產障礙:

1. 在PCB和外殼設計過程中使用精確的機械圖紙和3D模型。

2. 在Altium的PCB設計環境等ECAD工具中執行3D檢查。

3. 添加如安裝孔和定位銷等對準特征,以指導電子側的特定放置(對于公差要求較小的元件并不總是適用)。

4. 使用3D打印或CNC技術打印或制作外殼和PCB的原型以驗證配合。

5. 通過集成設計來促進電子與機械工程團隊之間更好的工作流程。


MCAD協同設計:無縫的ECAD-MCAD協作

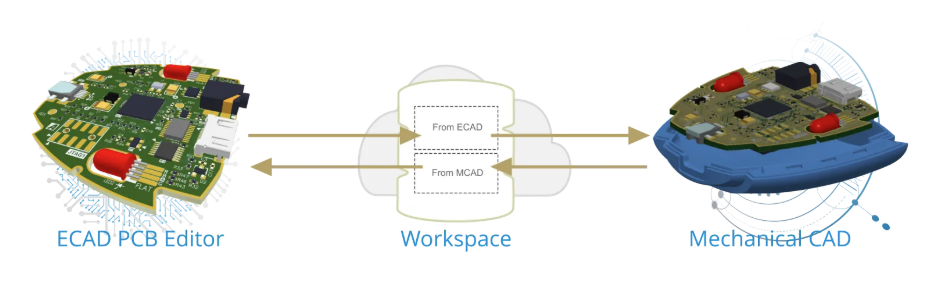

MCAD協同設計實現了ECAD與MCAD環境之間的實時、雙向協作,將Altium設計與行業優選工具(如SolidWorks、PTC Creo、Autodesk Inventor和Fusion 360)連接起來。團隊不再依賴ECAD和MCAD之間手動文件傳輸或過時的模型,而是可以即時共享包含完整機械上下文(包括3D幾何形狀和放置數據)的設計變更。

將此類解決方案直接集成到工程師常用的工具中,有助于保持兩個學科之間的一致性,降低溝通錯誤和返工的風險。對于處理日益復雜或緊湊設計的團隊而言,獲得這種級別的精度和協作能力可以顯著減少迭代周期,加快開發速度。

MCAD協同設計對團隊和利益相關者的價值

對于機械工程師,MCAD協同設計消除了與連接器和外殼對準相關的猜測。他們不再基于靜態文件導出或過時模型進行工作,而是可以在其原生CAD環境中實時查看詳細的板級設計。

電子設計師遇到的干擾更少,迭代周期更快。無需再等待反饋或手動重新生成文件來溝通意圖,只需一個跨學科共享的單一數據來源。

對于所有其他利益相關者、制造商及所有下游企業而言,更少的原型迭代、更短的開發周期、更低的成本以及更快的上市時間本身就具有內在價值。MCAD協同設計使元件、團隊、目標和結果保持一致。

總結

行業正被“快速上市”的需求驅動,同時 ECAD 和 MCAD 設計的復雜性與精度不斷提升,使效率成為每個精密產品的核心。然而,這兩者之間的平衡往往留下元件錯位的隱患,而高速節奏最終可能影響成品的完整性。

諸如 MCAD 協同設計 等能力,使團隊能夠及早發現問題,減少高昂的返工成本,并在開發的每個階段提升協作。隨著設備愈加緊湊、時間表愈加緊張,彌合機械與電氣之間的鴻溝,已成為實現更可靠創新的必然之舉。當 ECAD 與 MCAD 保持一致,團隊將加快進度,避免浪費,并按時按規格交付更優質的產品。
