1. OCR文字識別簡介

文字識別也是圖像領域一個常見問題。然而，對于自然場景圖像，首先要定位圖像中的文字位置，然后才能進行文字的識別。所以一般包含兩個步驟：

文字檢測：解決的問題是哪里有文字，文字的范圍有多少。

文字識別：對定位好的文字區域進行識別，主要解決的問題是每個文字是什么，將圖像中的文字區域進轉化為字符信息。

我們的OCR算法是基于CTPN+CRNN設計的。CTPN是一種文字檢測算法，能有效的檢測出復雜場景的橫向分布的文字，是目前比較好的文字檢測算法。CRNN算法主要用于端到端地對不定長的文本序列進行識別，不用先對單個文字進行切割，而是將文本識別轉化為時序依賴的序列學習問題，就是基于圖像的序列識別。

基于EASY-EAI-Nano-TB硬件主板的運行效率：

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment
./run.sh

2.2 源碼下載

在EASY-EAI編譯環境下創建存放源碼倉庫的管理目錄：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

通過git工具，在管理目錄內克隆遠程倉庫

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

2.3 模型部署

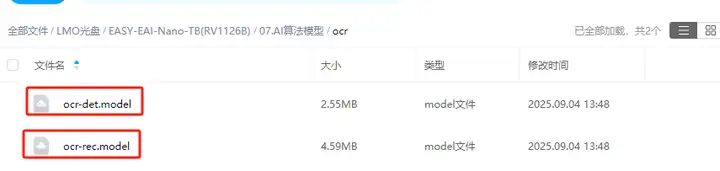

要完成算法Demo的執行，需要先下載OCR算法模型。

百度網盤鏈接為：https://pan.baidu.com/s/1imI86u1O9xH6T6V_0k2jxw?pwd=1234 （提取碼：1234 ）。

同時需要把下載的OCR算法模型復制粘貼到Release/目錄：

2.4 例程編譯

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/algorithm-ocr/
./build.sh cpres

注：

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持/mnt掛載。

* 若build.sh腳本帶有cpres參數，則會把Release/目錄下的所有資源都拷貝到開發板上。

2.5 例程運行及效果

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata/Demo/algorithm-ocr/

運行例程命令如下所示：

sudo ./test-ocr test.jpg

在EASY-EAI編譯環境可以取回測試圖片:

cp /mnt/userdata/Demo/algorithm-ocr/result.jpg .

結果圖片如下所示：

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. OCR文字識別API說明

3.1 引用方式

為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

3.2 OCR檢測初始化函數

設置OCR檢測初始化函數原型如下所示。

int ocr_det_init(const char* model_path, rknn_app_context_t* app_ctx);

具體介紹如下所示。

3.3 OCR檢測運行函數

設置OCR檢測運行原型如下所示。

int ocr_det_run(rknn_app_context_t* app_ctx, cv::Mat input_image, ocr_det_postprocess_params* params, ocr_det_result* out_result);

具體介紹如下所示。

3.4 OCR檢測釋放函數

設置OCR檢測釋放原型如下所示。

int ocr_det_release(rknn_app_context_t* app_ctx);

具體介紹如下所示。

3.5 OCR識別初始化函數

OCR識別初始化函數原型如下所示。

int ocr_rec_init(const char* model_path, rknn_app_context_t* app_ctx);

具體介紹如下所示。

3.6 OCR識別運行函數

OCR識別運行函數原型如下所示。

int ocr_rec_run(rknn_app_context_t* app_ctx, cv::Mat input_image, ocr_rec_result* out_result);

具體介紹如下所示。

3.7 OCR識別釋放函數

OCR識別釋放函數原型如下所示。

int ocr_rec_release(rknn_app_context_t* app_ctx);

具體介紹如下所示。

4. OCR檢測算法例程

例程目錄為Demos/algorithm-ocr/test-ocr.cpp，操作流程如下。

#include
#include
#include
#include"ocr.h"

using namespace cv;
using namespace std;

#define INDENT "    "
#define THRESHOLD 0.3 // pixel score threshold
#define BOX_THRESHOLD 0.9 // box score threshold
#define USE_DILATION false // whether to do dilation, true or false
#define DB_UNCLIP_RATIO 1.5 // unclip ratio for poly type

int main(int argc, char **argv)
{
	if (argc != 2) {
		printf("%s \n", argv[0]);
		return -1;
	}
	/* 參數初始化 */
	const char *img_path = argv[1];
	Mat input_image, rgb_img;
	input_image = imread(img_path);
	if (input_image.empty()) {
		cout << "Error: Could not load image" << endl;
		return -1;
	}

	cv::cvtColor(input_image, rgb_img, COLOR_BGR2RGB);

	rknn_app_context_t ocr_det_ctx, ocr_rec_ctx;
	memset(&ocr_det_ctx, 0, sizeof(rknn_app_context_t));
	memset(&ocr_rec_ctx, 0, sizeof(rknn_app_context_t));

	/* OCR算法檢測模型&識別模型初始化 */
	ocr_det_init("ocr-det.model", &ocr_det_ctx);
	ocr_rec_init("ocr-rec.model", &ocr_rec_ctx);

	struct timeval start;
    struct timeval end;
    float time_use=0;

	/* OCR算法檢測模型運行 */
	ocr_det_result results;
    ocr_det_postprocess_params params;
    params.threshold = THRESHOLD;
    params.box_threshold = BOX_THRESHOLD;
    params.use_dilate = USE_DILATION;
    params.db_score_mode = (char*)"slow";
    params.db_box_type = (char*)"poly";
    params.db_unclip_ratio = DB_UNCLIP_RATIO;

	gettimeofday(&start,NULL);
	int ret;
    ret = ocr_det_run(&ocr_det_ctx, rgb_img, ¶ms, &results);
    if (ret != 0) {
        printf("inference_ppocr_rec_model fail! ret=%d\n", ret);
    }

    gettimeofday(&end,NULL);
    time_use=(end.tv_sec-start.tv_sec)*1000000+(end.tv_usec-start.tv_usec);//微秒
    printf("time_use is %f\n",time_use/1000);

	/* 截取文字信息和畫框 */
    printf("DRAWING OBJECT\n");
    for (int i = 0; i < results.count; i++)
    {
        printf("[%d]: [(%d, %d), (%d, %d), (%d, %d), (%d, %d)] %f\n", i,
            results.box[i].left_top.x, results.box[i].left_top.y, results.box[i].right_top.x, results.box[i].right_top.y,
            results.box[i].right_bottom.x, results.box[i].right_bottom.y, results.box[i].left_bottom.x, results.box[i].left_bottom.y,
            results.box[i].score);

        line(input_image, Point(results.box[i].left_top.x, results.box[i].left_top.y), Point(results.box[i].right_top.x, results.box[i].right_top.y),
             Scalar(0, 255, 0), 1, LINE_AA);
        line(input_image, Point(results.box[i].right_top.x, results.box[i].right_top.y), Point(results.box[i].right_bottom.x, results.box[i].right_bottom.y),
             Scalar(0, 255, 0), 1, LINE_AA);
        line(input_image, Point(results.box[i].right_bottom.x, results.box[i].right_bottom.y), Point(results.box[i].left_bottom.x, results.box[i].left_bottom.y),
             Scalar(0, 255, 0), 1, LINE_AA);
        line(input_image, Point(results.box[i].left_bottom.x, results.box[i].left_bottom.y), Point(results.box[i].left_top.x, results.box[i].left_top.y),
             Scalar(0, 255, 0), 1, LINE_AA);

		cv::Mat rgb_crop_image = GetRotateCropImage(rgb_img, results.box[i]);

		/* OCR算法識別模型運行 */
		ocr_rec_result rec_results;
		ocr_rec_run(&ocr_rec_ctx, rgb_crop_image, &rec_results);

		// print text result
    		printf("regconize result: %s, score=%f\n", rec_results.str, rec_results.score);
    }
    cv::imwrite("result.jpg", input_image);
	return 0;
}
