隨著電子產品向更輕薄、更集成的方向發展，高密度互連（HDI）技術已成為現代印刷電路板（PCB）制造的核心。在HDI板中，盲孔作為實現多層電路連接的關鍵結構，其孔徑不斷微縮，深寬比持續增大，制造工藝難度和檢測挑戰也隨之攀升。

傳統檢測方法已難以滿足對微小盲孔的尺寸測量、位置檢測，以及電鍍質量和孔內清潔度的觀測要求。特別是在樹脂塞孔和電鍍過程中，殘膠和電鍍/填孔缺陷作為影響PCB可靠性的兩大“隱患”，只有通過顯微檢測驗證企業加工能力上限，為更高集成度的PCB和封裝方案提供質量保障。

因此，對高效、精確的盲孔檢測需求變得尤為迫切。作為國內領先的PCB測量儀器、智能檢測設備等專業解決方案供應商，班通科技憑借深厚的技術積累和自主研發能力，推出了革命性的Bamtone K系列盲孔顯微鏡，為洞悉PCB微觀深孔，進行“全景”觀察提供高效解決方案。

Bamtone K系列盲孔顯微鏡

Bamtone K系列盲孔顯微鏡，掌握光學精密測量核心科技的工業“內窺鏡”

Bamtone K系列盲孔顯微鏡是一款專為精密檢測設計的光學測量儀器。其核心原理在于通過高精度光學放大和先進的相機光電信號轉換技術，將盲孔電路板在不同光源照射下的細微形貌，清晰、實時地呈現在計算機界面上，并通過配套的測量軟件進行精確觀察和分析。

該設備配置了紫外線光源，能夠透過膠層激發出藍光，使得肉眼難以察覺的微量殘膠在圖像中清晰顯現，從而實現對孔內清潔度的無損、高靈敏度檢查。在PCB制造中，孔內殘留的樹脂或膠體是導致后續電鍍失敗或產品可靠性下降的重要原因，這一功能可極大地提升缺陷排查的效率和準確性。

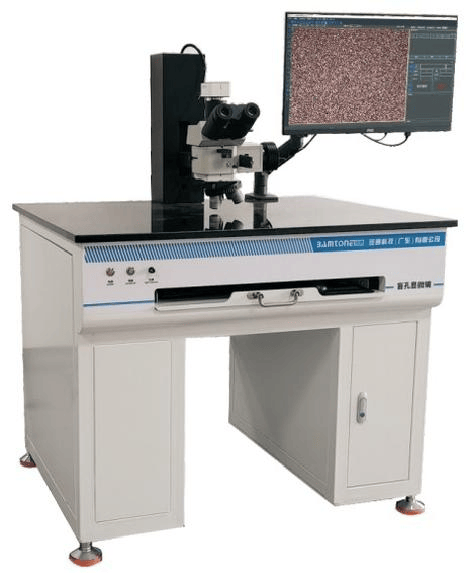

▲ Bamtone K系列盲孔顯微鏡 | 盲孔實拍

Bamtone K系列盲孔顯微鏡 | 核心解決難題：

• 盲孔尺寸測量與位置精度驗證：通過顯微測量盲孔直徑、圓度、深度及與焊盤/圖形的對位誤差，避免激光偏移、鉆孔偏心等導致的孔破或連通不良。
• 盲孔電鍍/填孔缺陷排查：放大觀察孔壁鍍層是否連續、是否有空洞、裂紋、蟹腳（導電材料堆積引起短路隱患）等，幫助提前篩除不良板，提高成品可靠性。
• 失效分析與工藝調參：在產品出現開路、短路或接觸不良時，通過顯微觀察盲孔內部結構，判斷問題來源于鉆孔、清洗、沉銅、電鍍還是后續蝕刻，為修改工藝參數提供依據。

Bamtone K系列盲孔顯微鏡集成了國、內外先進技術及零配件，旨在為用戶提供卓越的檢測體驗和可靠的測量結果。具備以下顯著優勢：

• 超高精度：設備采用高精度光學系統，能夠顯示清晰界面，滿足HDI、IC載板等高精密PCB的檢測需求。
• 智能檢測：設備配備專業測量軟件，有效提升檢測效率和準確性。減少人工誤差，提高檢測速度和一致性。
• 操作簡便：設備用戶界面友好，適合生產線快速檢測，操作流程簡單易學，大大降低操作人員的技術門檻和培訓成本。
• 數據管理：設備支持圖像編輯/保存等，方便數據追溯和報告生成，助力企業建立完善的質量管理體系，實現數字化工廠管理。
• 超高性價比：設備在保證高性能的同時，提供具有市場競爭力的價格。幫助國內PCB制造企業在激烈的市場競爭中實現降本增效。

Bamtone K系列盲孔顯微鏡的應用價值不僅在于PCB制造領域，其高精度、高可靠性的微觀檢測能力使其成為多個精密制造行業的得力助手。

• PCB/HDI電路板制造：這是Bamtone K系列盲孔顯微鏡的核心應用領域，用于從新產品導入（NPI）到批量生產的全流程質量控制。
• 半導體與封裝：可用于檢測IC載板、BGA基板等高精密封裝材料中的微孔結構和缺陷。
• 精密加工與機械零件：適用于檢測微小孔徑、深孔內壁的表面質量、尺寸精度以及特殊機械零件的微觀形貌。

班通科技始終堅持以技術創新驅動行業健康、向穩發展，致力為客戶提供最前沿的檢測解決方案。Bamtone K系列盲孔顯微鏡為廣大PCB制造商洞察微觀世界、提升產品可靠性、加速工藝優化，提供強大工具。也為國產高端智造轉型升級、高端制造設備國產替代提供技術解決方案，助力國產電子產品元器件在微觀深孔的挑戰中實現超越，為企業產品質量、品牌聲譽保駕護航。
