一、 概述

FZH175（深圳市方中禾科技）是通用的LCD顯示驅動電路，可用于由微處理器控制的無線電接收設備的頻率顯示 或其它顯示應用，可直接驅動最多達156段的LCD.

二、 特性說明

? 在串行數據控制下支持 1/3占空比，1/2或 1/3偏置 LCD驅動，最多能 驅動 156段。

? 串行數據和系統控制器通信時輸入輸出支持 CCB格式。

? 基于備份功能以及所有輸入端口屏蔽的節能模式串行數據控制。

? 高通用性即數據可直接顯示無須經過譯碼。

? NIH可使顯示關閉。

? LCD驅動偏置電壓可由內部提供也可由外部提供。

? 工作電壓：4.5V ~6V

? 封裝形式：LQFP64

三、管腳定義

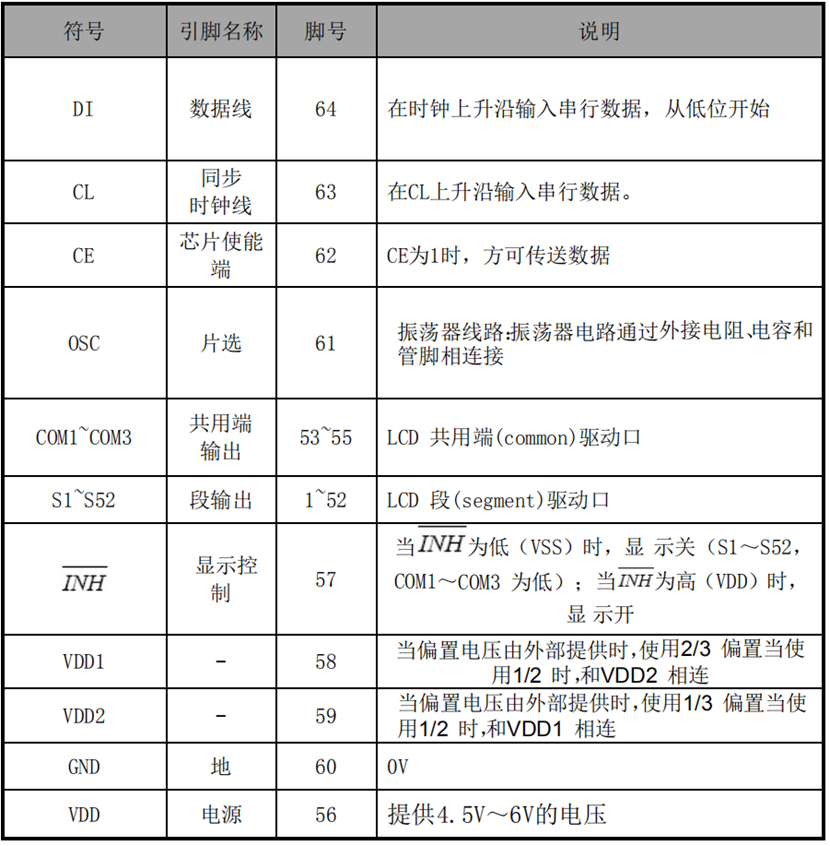

?四、管腳功能定義：

?五、功能說明

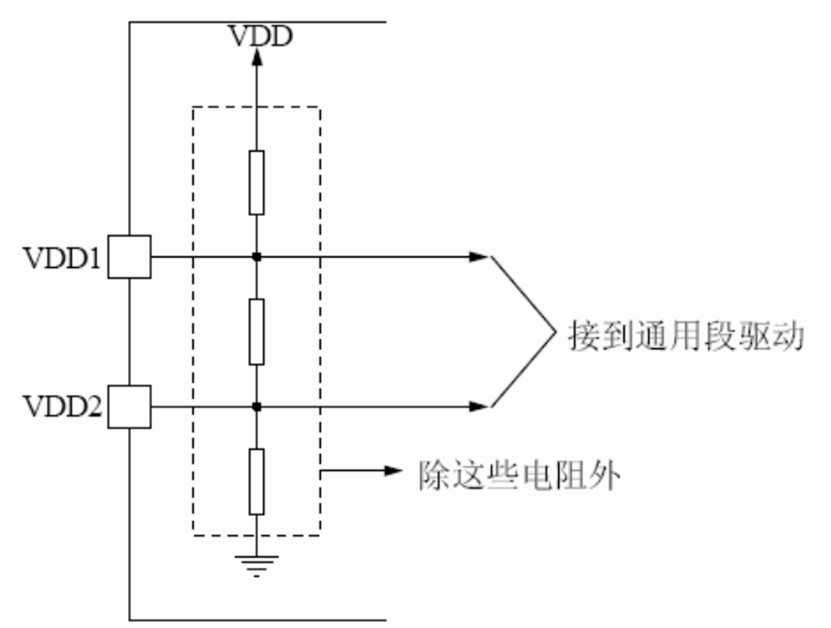

1、電路內部由三個有源區將電阻分為 1/3VDD, 2/3VDD。驅動小的 LCD時不用外接分壓電路。驅動大的LCD時，要外接分壓電路。要求嚴格時，VDD1、VDD2對地外接電容。如下圖。

?

2、地址檢測功能塊

串行數據輸入腳 CE、CL、DI接收 CPU來的串行控制數據。地址檢測器里 有一個8位串行移 位寄存器和一個8輸入或非門。因此只有當 CPU來的串行控制數據，CE為使能，CL為時鐘，DI為特設的引導碼，同時緊接著 CE為 1，DI輸 入 156位顯示數據和 4位控制數據的情況下才

能通過地址檢測器

?

?

3、移位寄存器功能塊

移位寄存器功能快是由56×3個觸發器組成，它把由CPU來的串 行顯示和控制數據轉換為并

行數據，隨后將并行顯示和控制數據傳輸 到鎖存器功能塊。

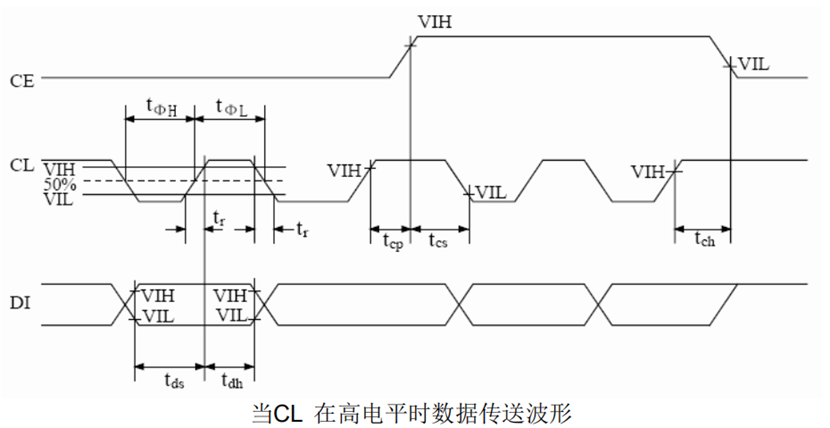

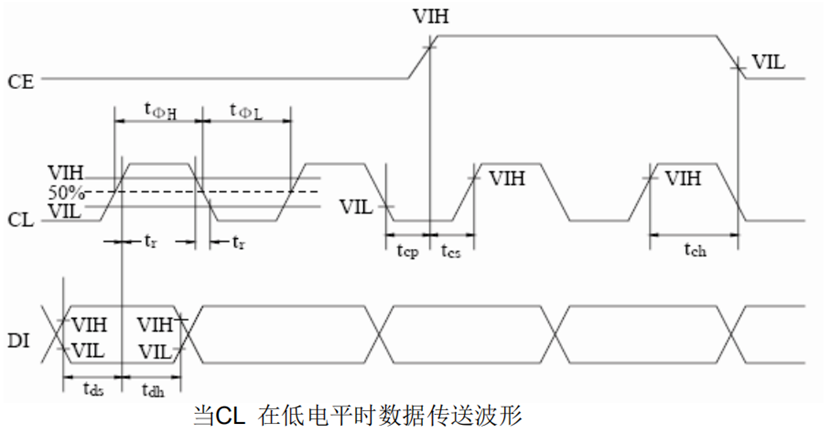

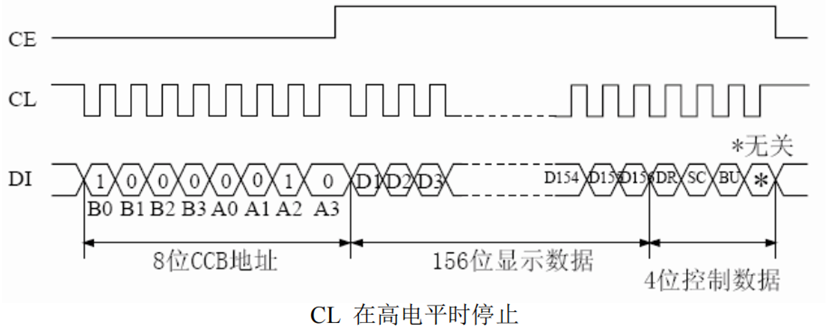

4、串行數據傳輸格式

?

?

CCB地址:41H

D1～D156:顯示數據

Dn (n=1～156)=1:顯示開

Dn (n=1～156)=0:顯示關

DR:1/2偏置或1/3偏置驅動轉換控制數據

SC:段開/關控制電路

BU:正常模式/節能模式控制電路

5、串行數據傳輸舉例

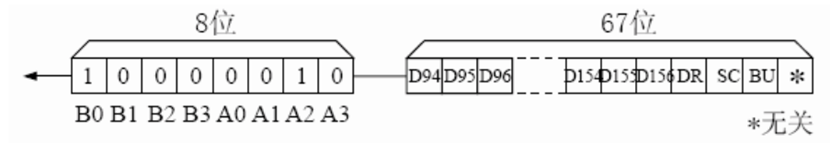

當使用63段時，63位顯示數據(D94～D156)被發送

?

6、數據控制功能

DR: 1/2偏置或1/3偏置驅動轉換控制數據；

注意：數據控制位不是1/2偏置就是1/3偏置

?

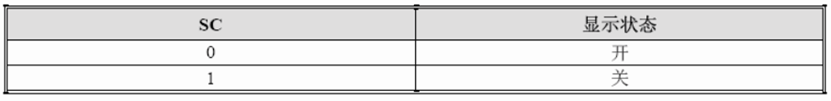

SC: 段開/關控制數據。

控制數據位控制段的開/關狀態。

?

注意：當 SC＝1，段處于關閉狀態時，通過段輸出管腳使輸出段無波形顯示。

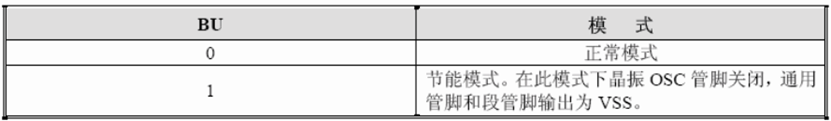

BU:正常模式/節能模式控制數據

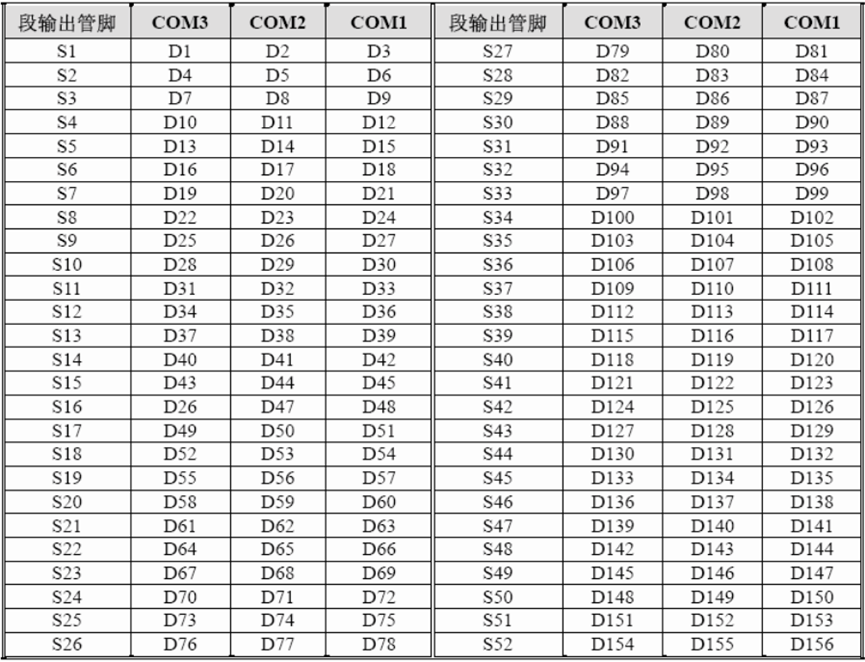

?7、與段輸出管腳相關的顯示數據

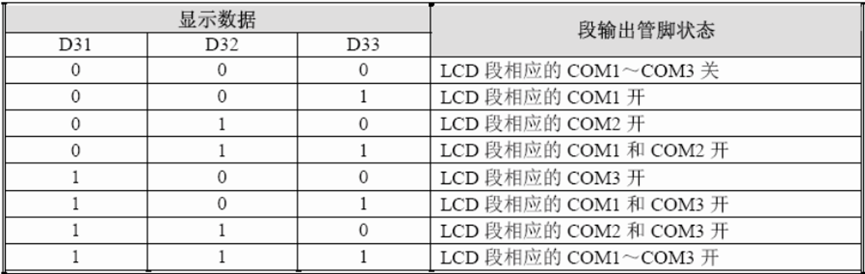

下表列出了 S11輸出管腳的段輸出狀態

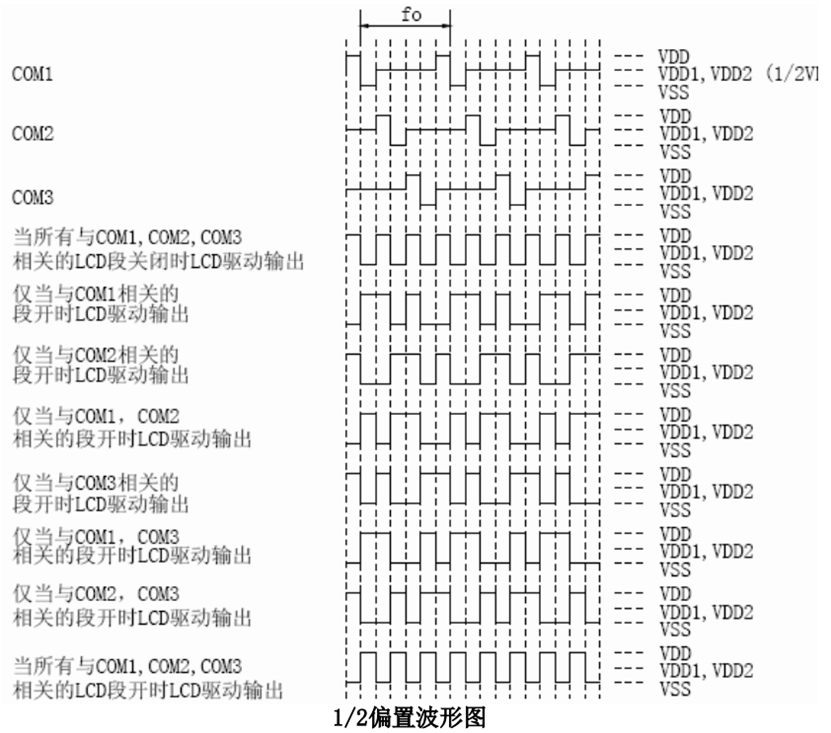

?8、1/2偏置、1/3占空比驅動技術

?

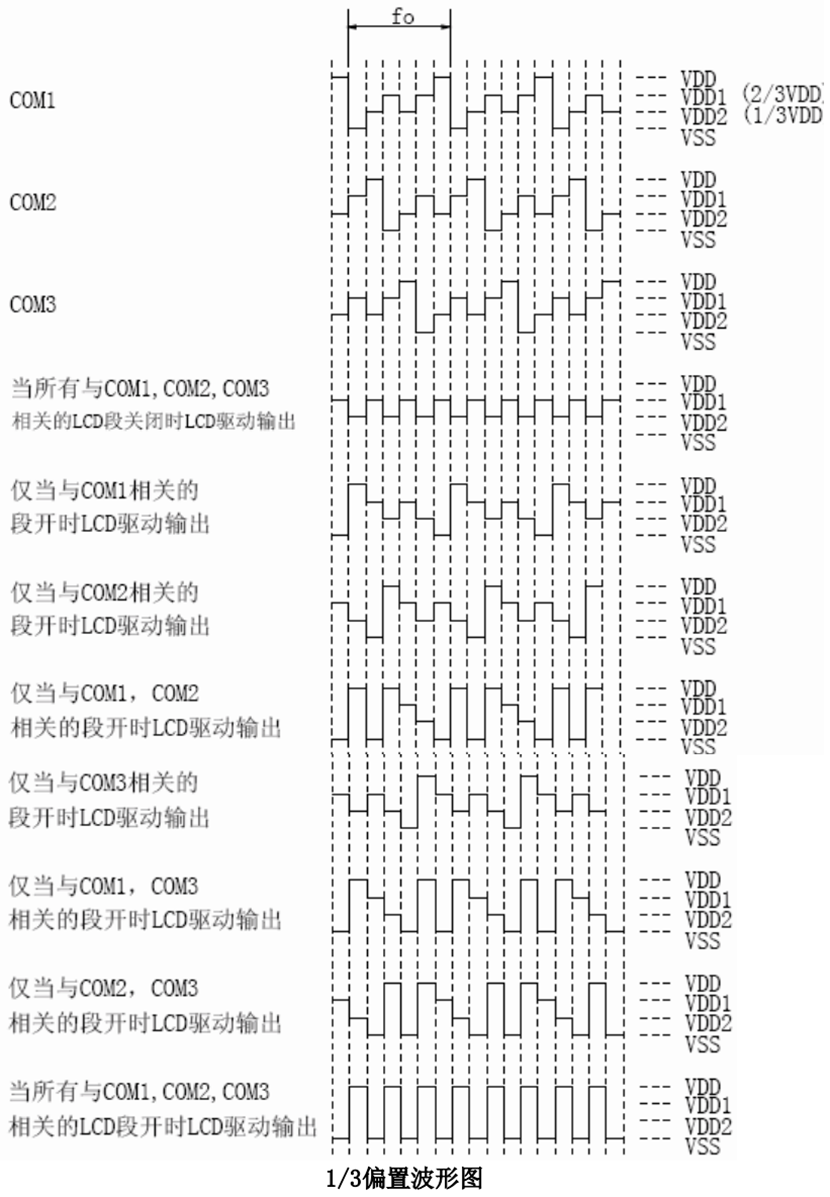

9、1/3偏置、1/3占空比驅動技術

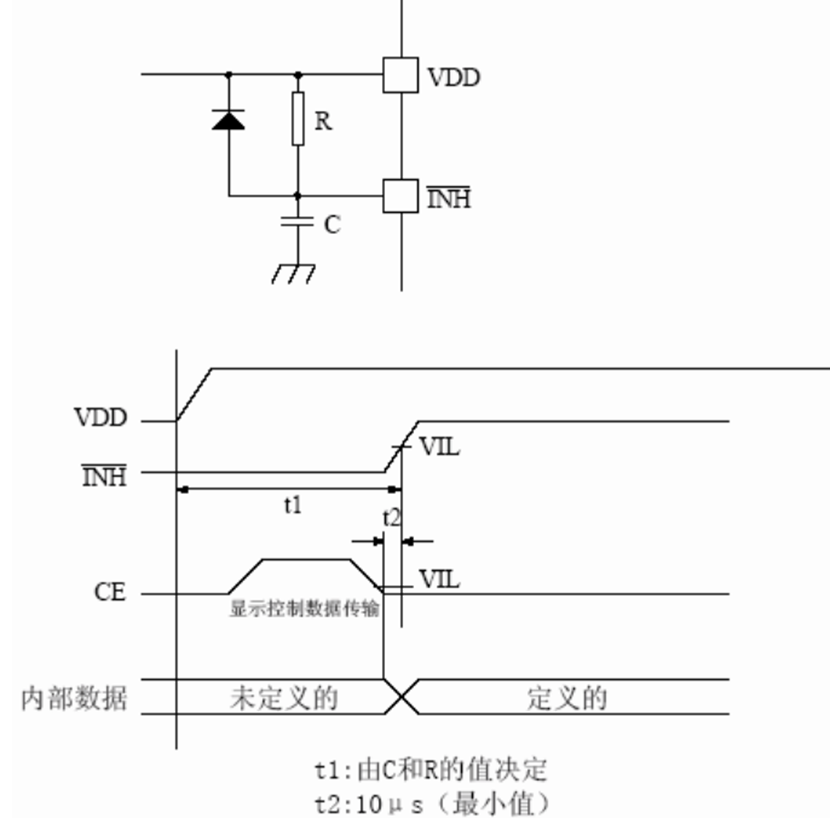

?10、INH功能塊

當電源首次使用時由于LSI內部數據（D1～D156,DR,SC和BU未定義，所以不顯示（S1～ S52,COM1～COM3為低），同時 INH管腳也 被設定為低。因而，電源開時無意義的不顯示，不

顯示時串行數據轉變?yōu)榭刂?a target="_blank">信號，轉變結束INH管腳為高。

?六 極限參數

七 允許范圍 (Ta=-40～+85℃, VSS=0V)

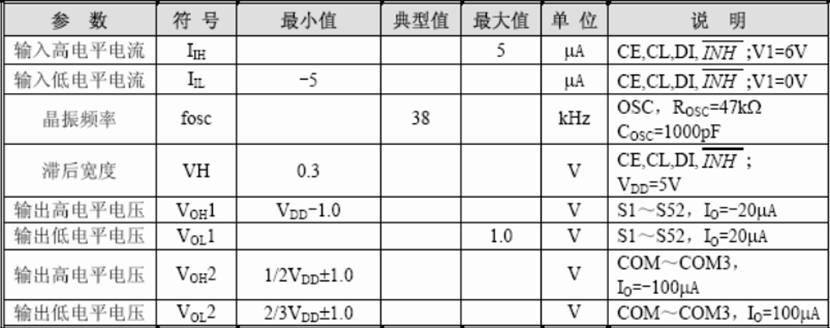

?八 電氣參數

?

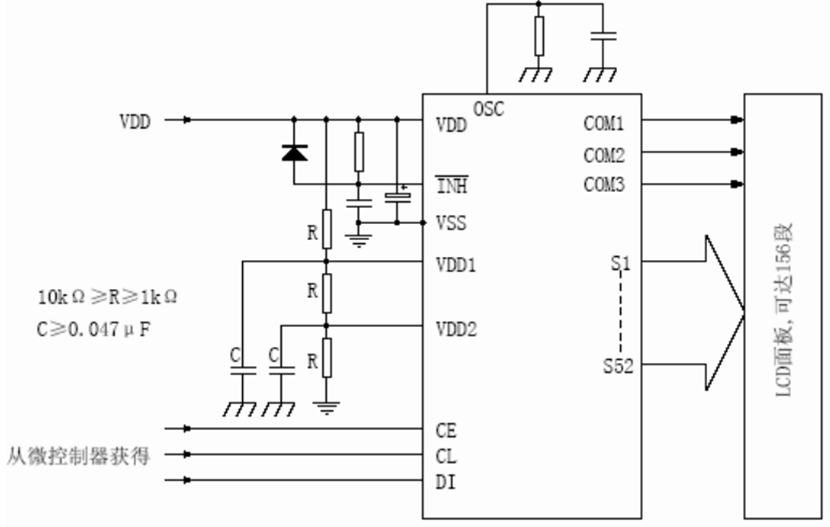

?九 應用電路圖

?

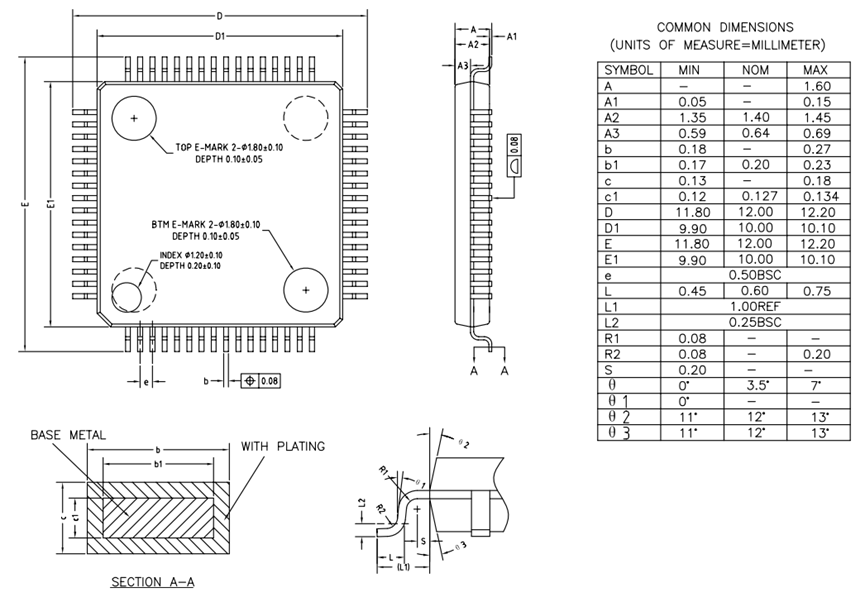

十 封裝

LQFP64(14×14)封裝

?LQFP64(10×10)封裝
