?一： 概述

FZH1692P/Q（深圳市方中禾科技） 是 4*40 LCD顯示驅動控制專用電路，最多可以顯示 160段。 內部集成有 MCU兩線數字接口、數據鎖存器、LCD驅動等電路。支持1/3BIAS, 1/2BIAS,LINE翻轉，F(xiàn)RAME翻轉，支持 3V /5V的LCD屏。所有設置均通過 2線串行接口傳輸數據。主要應用于 段碼 LCD顯示屏產品驅動。

二： 特性說明

采用低功耗CMOS工藝

40X4點LCD驅動

1/2或 1/3LCD驅動偏壓可選

支持FRAME和LINE兩種驅動波形,選用FRAME功耗更低

顯示亮度自由設定

串行接口（SDA,SCL）

振蕩方式：內置RC振蕩，典型振蕩頻率為95KHZ

封裝形式：SSOP48，LQFP48

三：原理框圖

四：引腳排列和引腳說明

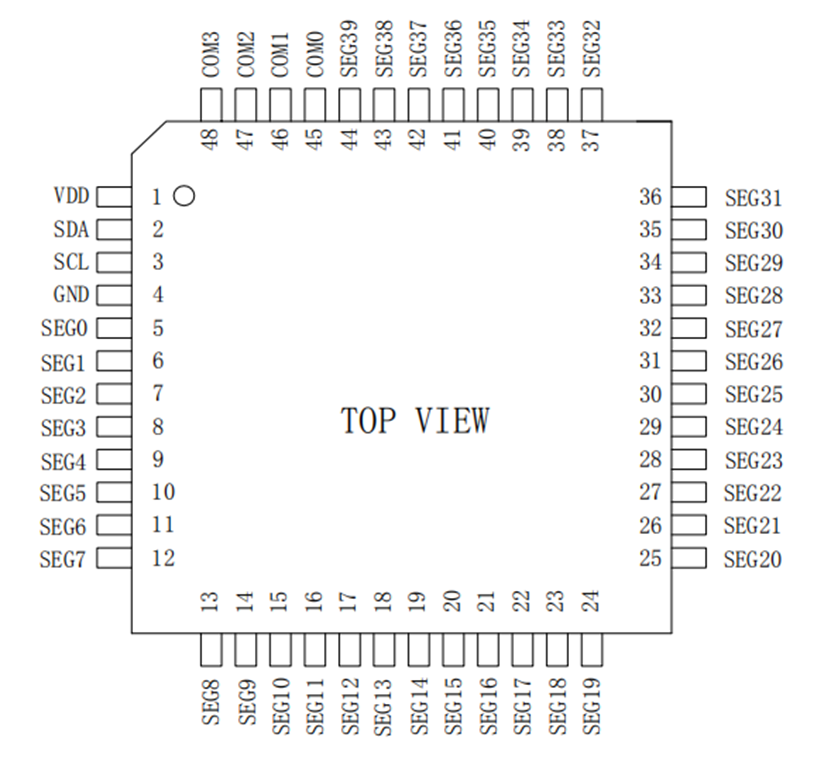

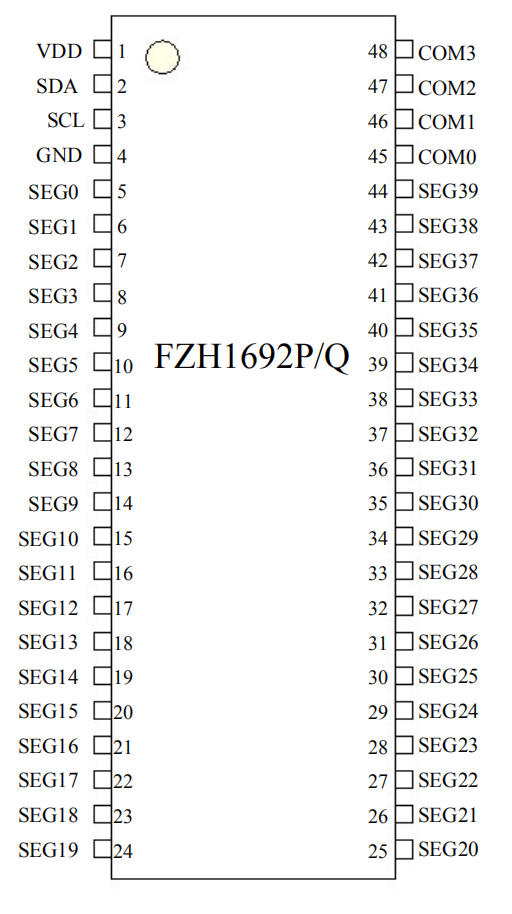

3.1引腳排列

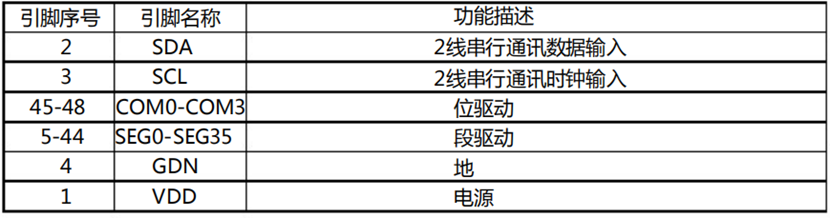

3.2：引腳說明

五：顯示 RMA分布

該寄存器存儲通過串行接口從外部器件送到 FZH1692P/Q的數據，地址從 00-31H共 20個字節單元，分別與芯片 SEG和 COM管腳所接的 LCD燈對應，地址分配如下表：

六:通訊協議

FZH1692P/Q 采用2線串行傳輸協議通訊。

1：開始信號（START）/結束信號(STOP)

開始信號：保持 SCL為“1”電平，SDA從“1”跳“0”，認為是開始信號，如 下圖A段；

結束信號：保持 SCL為“1”電平，SDA從“0”跳“1”，認為是結束信號，如 下圖 E段；

2：ACK信號

如果本次通訊正常，芯片在串行通訊的第 8個時鐘下降沿后，F(xiàn)ZH1692P/Q主動把 SDA

拉低。直到檢測到 SCL來了上升沿， SDA釋放為輸入狀態（ 對芯片而言 ）， 如(下圖 )D

段。

3：寫“1”和寫“0”。

寫“1”：保持 SDA為“1”電平，SCL從“0”跳到“1”,再從“1”跳到“0”，則認為是寫入“1 ”如(下圖)B段。

寫“0”：保持 SDA為“0”電平，SCL從“0”跳到“1”,再從“1”跳到“0”，則認為是寫入“0 ”如(下圖)C段。

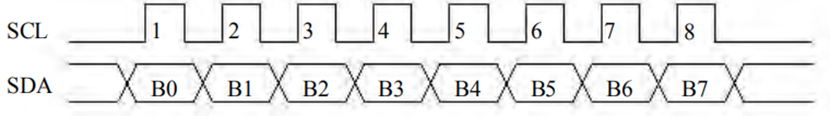

4:一個字節數據傳輸格式

一個字節數據的傳輸格式如圖4,數據發送時 LSB在前，MSB在后。

5:顯示控制命令

TEST: =0,正常工作模式：=1測試模式。在測試模式下，芯片工作的時鐘切換為 SCL， 當從正常工作模式切換為測試模式，芯片的顯示周期復位，重新開始新的掃 描周期。

STANDBY : =0,待機模式；=1，正常工作模式。在待機模式下 SEG和 COM均被拉高，內

部振蕩器停止工作。

LF： =0，LINE模式；=1FRAME模式。

BIAS： =0，1/3BIAS；=1， 1/2BIAS

PWM: 顯示亮度調節只能對 3V電壓驅動的屏有效，如果使用 5V液晶屏，不滿意顯

示亮度，可心調節 IC的供電電壓（見下圖）

?6：數據命令

設置的地址為起始地址。地址范圍為 00H-13H.

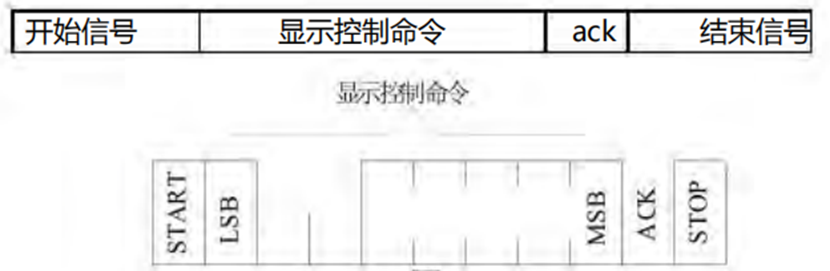

7：發送顯示控制命令格式

數據發送時 LSB在前，MSB 在后。

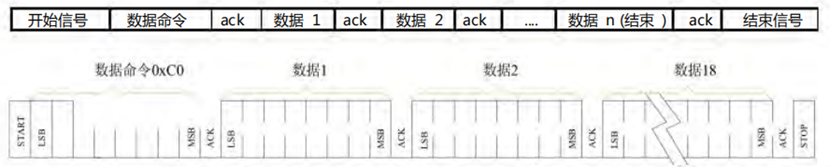

8： 發送顯示數據格式

數據發送以“START”開始，以“STOP”結束。數據發送時 LSB在前，MSB在后。

顯示數據的發送僅支持地址自動加一方式,即每接收 1BYTE數據，地址自動加一，不需要重新設置地址。 FZH1692P/Q內部 RAM有32個字節地址(00— 1FH)實際用到的顯示 RAM，只有 00H一13H(20BYTE)，當?shù)刂窞?3H時，繼續發送數據，地址加一，由于顯示 RAM只有20BYTE，因此不影響芯片顯示 RAM。當?shù)刂窞?1FH時，繼續發送數據，地址加 一，等于 00H，將改寫 00H單元的內容。

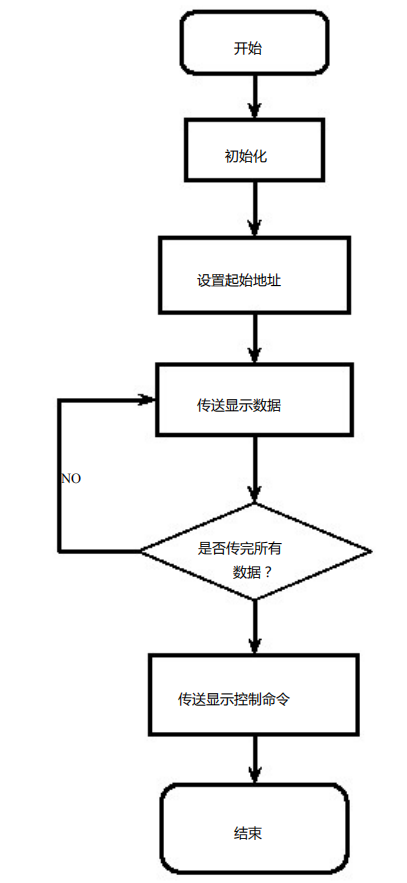

七： 程序流程圖：

八：顯示程序例子：

下面是用C51單片機把FZH1692P/Q顯存寫滿0xA5并顯示出來為例子的C程序

//MCU:AT89S52

//MUC晶振：11.0592MHZ

//開發環境：Keil uVision3

#include

#include

#define uint unsigned int

#define uchar unsigned char

sbit SDA=P1^0; //定義SDA數據線

sbit SCL=P 11^; //定義SCL時鐘線

//*******************************************************

void delay (unit z ) //n毫秒延時子程序

{

uint x,y ;

for(x=z; x>0;x--

)

for(y=112;y>0;y--

);

}

//*******************************************************

void start( ) //START信號

{

SCL=1; //SCL為高電平的時候

SDA=1; //SDA來一個下降沿

SDA=0;

}

//*******************************************************

void stop( ) //STOP信號

{

_nop_( );_nop_( );

SDA=0;

SCL=1; //SCL為高電平的時候

_nop_( );_nop_( );_nop_( );

SDA=1; //SDA來一個下降沿

_nop_( );_nop_( );

}

//*******************************************************

void ack( ) //應答信號

{

SDA=1;

_nop_( );

while(SDA); //第8個信號后，等待芯片把總線拉低

SCL=0; //主機給出一個上升沿

SCL=1;

SCL=0;

SDA=0; //當前狀態為芯片釋放為輸入

}

//*******************************************************

void write(uchar date8 ) //寫一個字節子程序

{

Uchar i, j ;

j=date8;

SCL=0; // SCL為低電平

for(i=0; i<8;i++)?

{

if(j&0x01) //檢測SDA電平

SDA=1;

else

SDA=0;

SCL=0;

SCL=1; //SCL上升沿，數據被寫入

SCL=0;

j>>=1;

}

}

//********************************************************

void send_cmd(uchar temp) //發送顯示控制命令子程序

{

start( ); //開始信號

write(temp); //寫入一個8位的命令，低位在前，高位在后

ack( ); //應答信號

stop( ); //停止信號

}

//********************************************************

void send_data(uchar cmd, uchar d1) //寫顯存子程序

{

Uchar num ;

sat)tr(;/開始信號/

wiecd;rt(m)/寫入一個8/位的命令，低位在前，高位在后

ack( ); //應答信號

for (num=0; num<20; num++) //寫入顯存數據

{

write(d1); //寫入的數據

ack( ); //應答信號

}

stop( ); //停止信號

}

//********************************************************

void init( ) //MCU初始化

{

P1=0XFF;

}

//********************************************************

void main(void) //主程序

{

init( ); //初始化

send_data(0xC0,0xA5); //設置首地址，并寫入數據

send_cmd(0x27); //設置顯示控制命令 ：1/3BIAS，LINE模式,驅動5VLDC屏。

whi1e( l ); //循環等待

}

//

**********************程序結束*************************

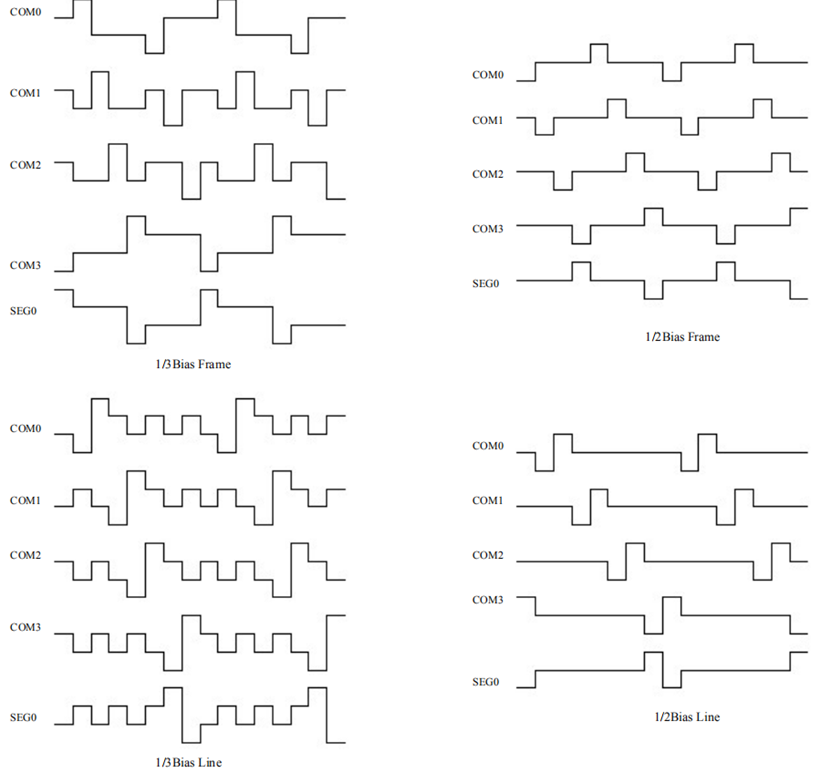

九：驅動波形

以 seg0-com3點亮 其它段滅為例子,給出驅動波形圖

十：電氣參數：

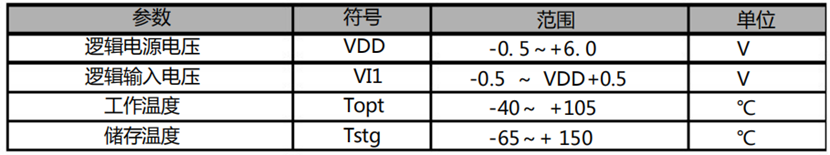

1：極限參數（Ta =25℃, Vss=0 V）

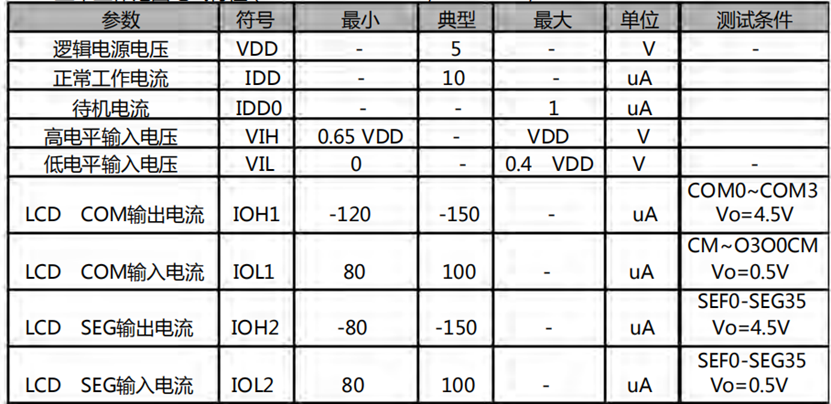

2： 正常工作范圍電氣特性（Ta= -20～ +70℃，VDD=5V， Vss=0 V）

3：開關特性（T =-0～ +0a27℃，VD=5VD）

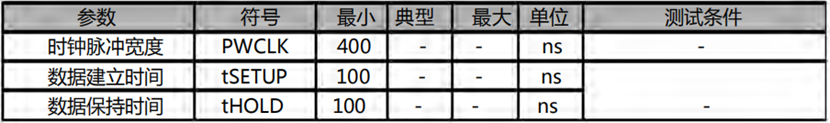

4：時序特性（Ta =-20～+70℃，VDD=5V）

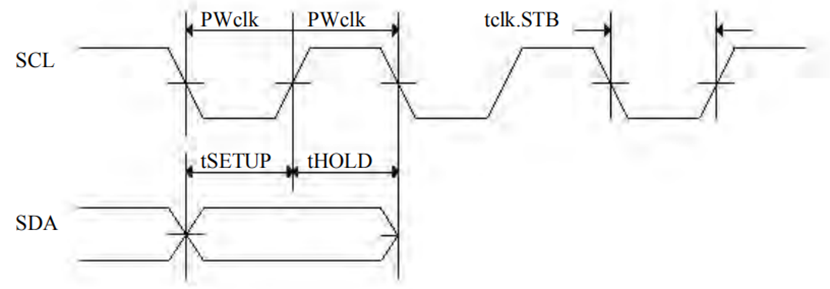

?5： 時序波形圖：

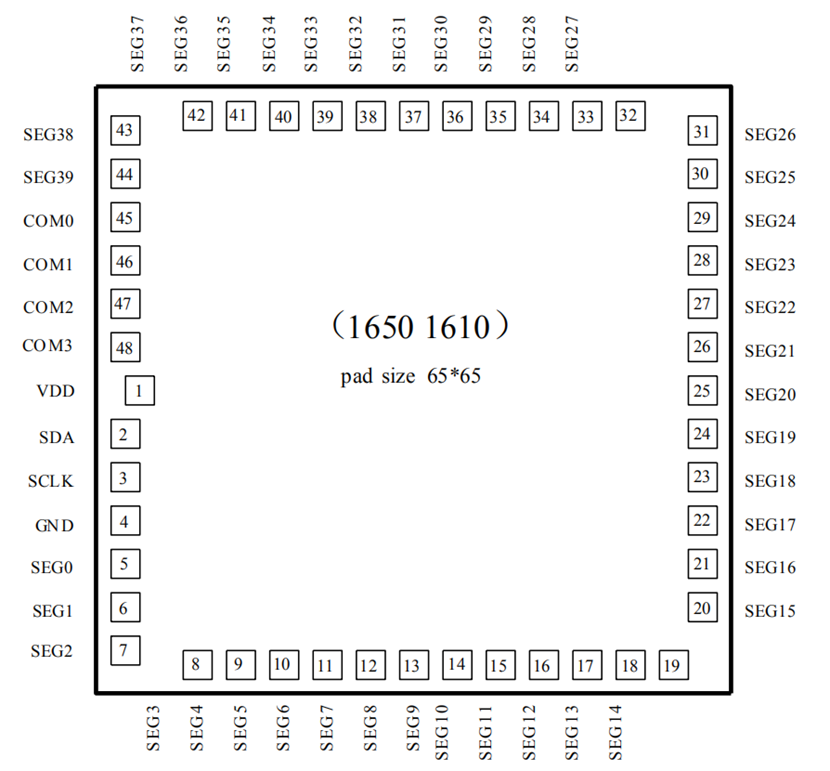

十一、 綁定圖：

管腳座標：

十一：封裝

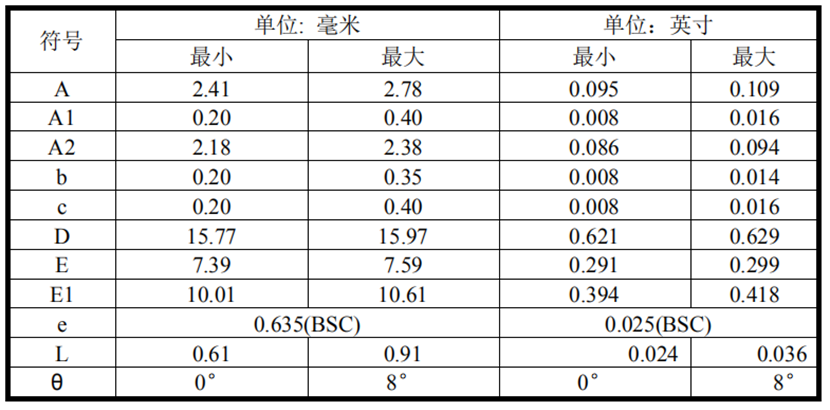

SSOP48封裝圖:

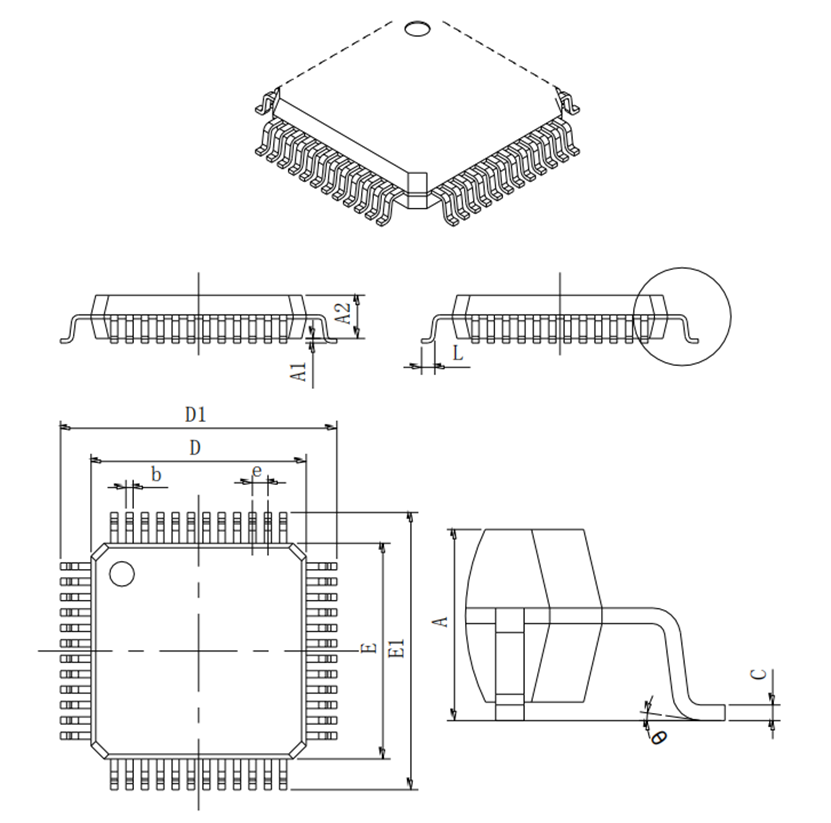

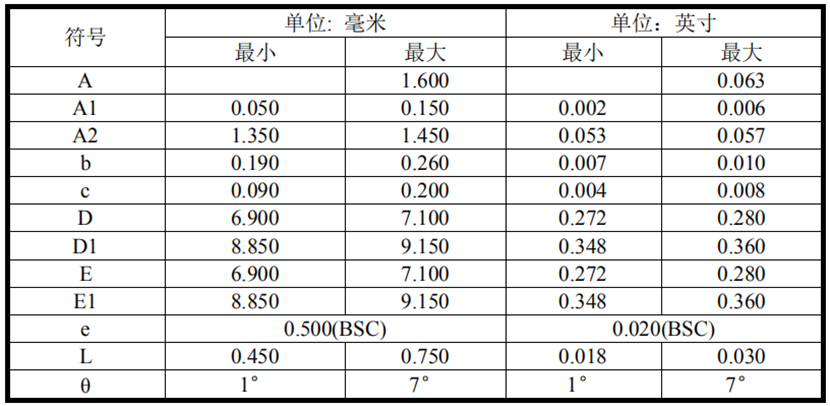

?LQFP48封裝圖:
