摘要

在企業配電系統運行過程中，雷電活動、防雷裝置劣化、電網環境異常等因素，往往以“低頻但高風險”的方式威脅供電安全。傳統防雷設計多停留在被動防護階段，缺乏對雷擊過程及防雷器狀態的持續感知。本文圍繞一種集雷擊數據采集、防雷器狀態評估與電網環境監測于一體的雷擊環境檢測裝置，探討其在企業配電系統中的應用模式及實際價值，為企業構建主動式防雷與精細化運維體系提供參考。

引言

隨著企業用電規模擴大及用電連續性要求不斷提高，配電系統面臨的風險已不再局限于過載、短路等傳統電氣故障。雷擊引發的瞬態過電流、過電壓問題，往往具有突發性強、破壞性大、事后難以追溯等特點，成為企業電氣安全管理中的“隱性盲區”。

在此背景下，單純依賴防雷器本體已難以滿足企業對安全性和可控性的要求，如何實時掌握雷擊行為、防雷器健康狀態以及配電環境變化，逐漸成為企業配電系統升的重要方向。

企業配電系統中雷擊與雷擊管理現實問題

從實際運行情況來看，企業配電系統在防雷擊管理上普遍存在以下現象：

一方面，雷擊發生后只能依靠經驗判斷，缺乏明確的數據支撐，無法判斷雷擊強度、次數及影響范圍；另一方面，防雷器是否劣化、是否接地異常，往往要等到失效甚至事故發生后才被發現。此外，雷擊與電網電壓波動、環境溫濕度變化之間的關聯性，也長時處于“不可見”狀態。

這些問題使得企業在防雷擊管理上處于被動應對階段，既增加了運維成本，也放大了停電風險。

雷擊監測裝置

ASLP-LSE 系列雷擊環境檢測器可實現對雷電數據、防雷器數據、電網環境數據、通訊狀態等信息進行實時采集、監測、讀取、顯示、預警、告警，該產品采用有線通信或無線通信傳輸數據，可實現遠程在線監測。

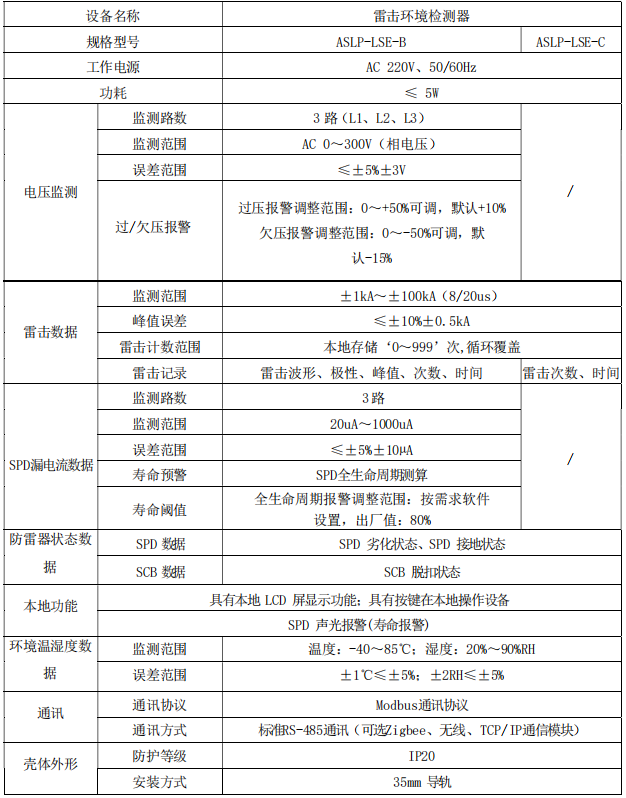

技術參數

設備規格

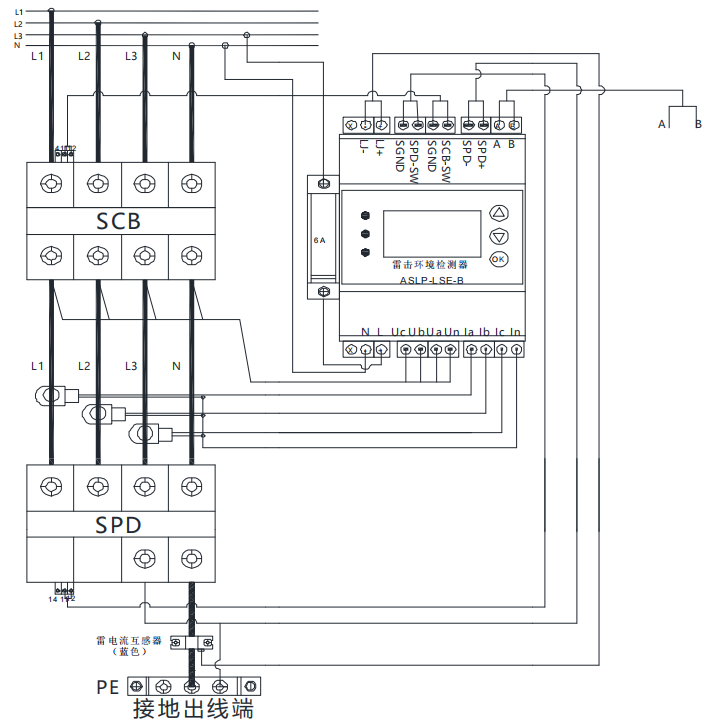

接線方式

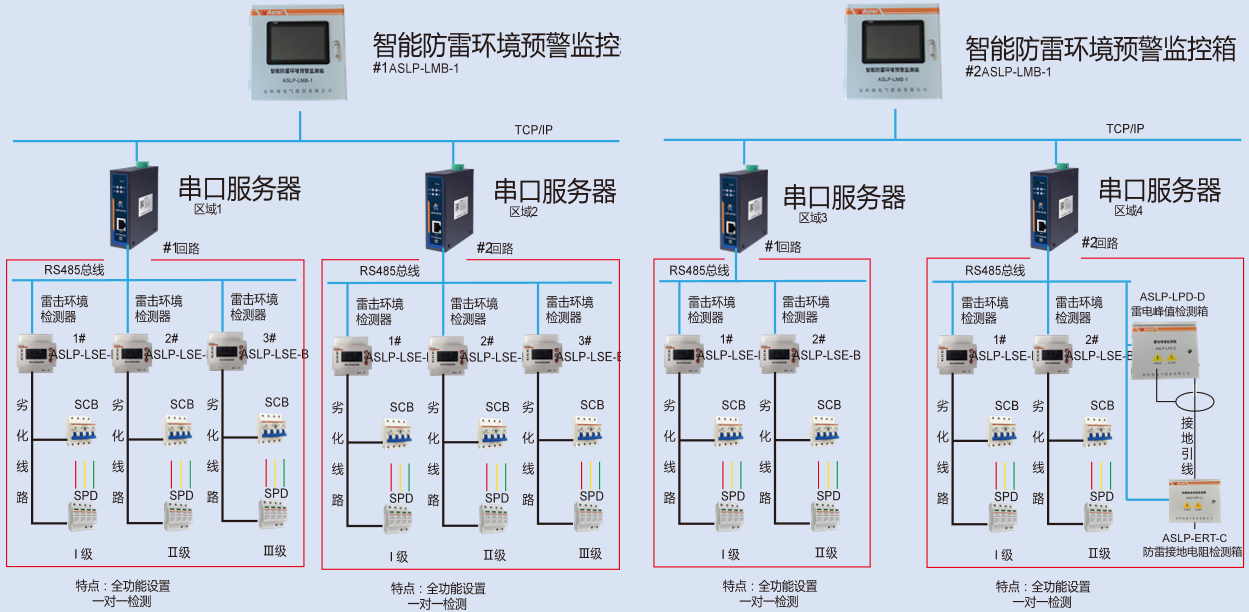

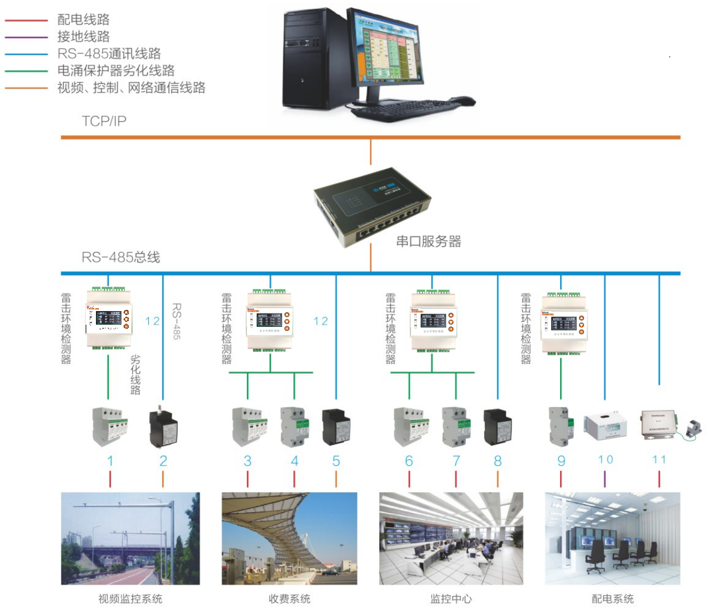

系統架構

功能特點

針對上述問題，雷擊環境檢測技術通過對多維數據的綜合采集，實現了從“防護”向“感知+預警”的轉變。

該類裝置通常集成雷電流監測、電網電壓監測、防雷器狀態采集及環境參數監測功能，可對雷擊波形、性、峰值、電流次數等關鍵信息進行記錄。同時，通過對SPD漏電流、壽命狀態、接地狀態以及SCB脫扣狀態的持續監測，實現防雷器全生命周期管理。

在通信層面，裝置支持標準工業通信協議，可將實時數據和歷史告警上傳至企業配電監控系統，為集中管理和遠程運維提供基礎。

在企業配電系統中的應用模式分析

構建雷擊可視化監測體系

在企業變配電室或重要用電節點部署雷擊環境檢測裝置后，雷擊行為不再是“不可見事件”。雷擊發生的時間、次數、強度以及波形特征均可被完整記錄，為事后分析提供可靠依據。

這種數據化能力，使企業能夠區分“雷擊發生”與“雷擊造成影響”之間的關系，避免盲目檢修或過度防護。

防雷器狀態的主動評估

通過對SPD漏電流和壽命狀態的持續監測，企業可提識別防雷器性能劣化趨勢，而非依賴定期人工檢查或經驗判斷。這種方式不僅降低了漏檢風險，也使防雷器更換策略由“周期更換”轉變?yōu)椤盃顟B(tài)更換”。

雷擊與配電環境的關聯分析

在企業配電系統中，雷擊往往伴隨著電壓波動、環境溫濕度變化等因素。雷擊環境檢測裝置通過對電壓、溫濕度等參數的同步監測，使企業能夠從系統層面理解雷擊事件對配電運行的綜合影響，為優化防雷方案提供依據。

融入企業配電監控平臺

通過標準通信接口，雷擊環境檢測數據可無縫接入企業現有配電監控或能效管理平臺，實現統一展示、集中告警和遠程運維。這種融合方式，避免了“防雷系統孤島化”，使其真正成為企業配電系統的一部分。

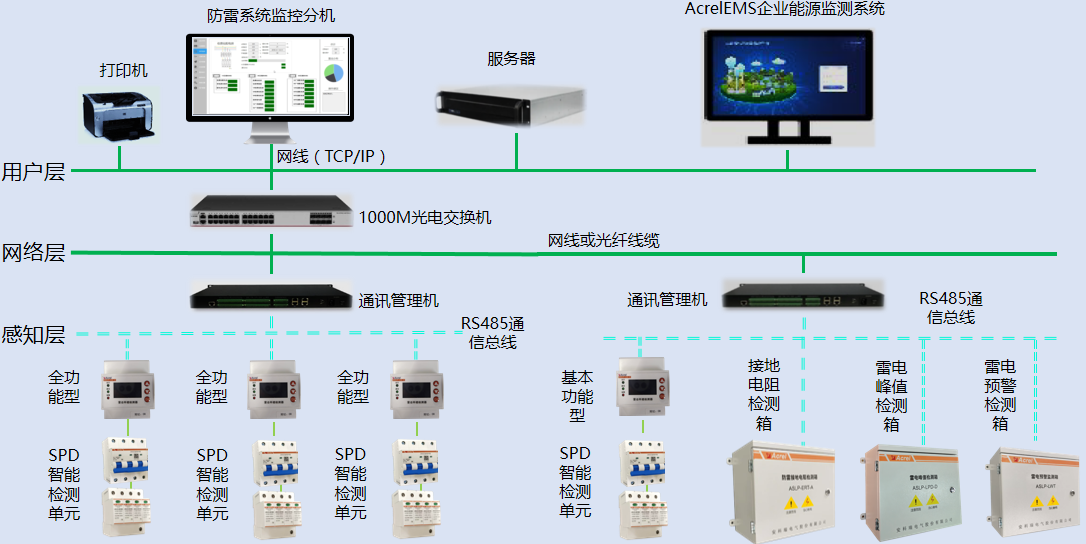

防雷擊監測系統

實時監測

將防雷裝置（SPD）通過端智能組網，提供圖形模塊化監控界面，實時監測防雷裝置（SPD）運行狀態，對整區域防雷裝置（SPD）進行集中管控，定位各區各點防雷裝置位置，實現雷電防護、實時監測、SPD上下運行配置、遙信信號數據傳輸?shù)裙δ堋?br />

故障告警

防雷裝置（SPD）故障類型：熱脫扣、漏電流、壽命限、置保護器脫網、欠電壓、過電流、通訊超時、接地電阻變化大等。當防雷裝置（SPD）發生故障失效時，監控站通過不同方式發出告警信號，如：警報燈閃爍，軟件監測界面對應設備的指示燈由綠色（正常）變成紅色（故障）并發出報警音，彈出故障信息對話框記錄；將故障防雷裝置信息以信息的方式發送至運維管理人員的手機等。

壽命預警

對于超高層建筑物、機場、奧體中心、醫院、數據中心等項目對防雷裝置（SPD）更換的及時性要求很高，當防雷裝置（SPD）劣化壽命達到自身預設程度時自動發出預警信息，提醒運維管理人員提更換，從而了確保防雷裝置（SPD）防護的連續性、有效性和可靠性。同時從根本上排除隱患問題。

防雷預警

對于氣象、航空航天、通訊基站、石油化工和易燃易爆場所，需要；連續監測大氣電場強度，測量記錄地面上靜電場值與變化 率，能在雷擊發生的5~30分鐘發出雷電預警告警信號，并實現連續啟動三雷電報警。

— 0：沒有預警

— 1：黃色預警

— 2：橙色預警

— 3：紅色預警

無人值守

智能防雷在線監測系統在發生故障告警或壽命預警信息時，系統能夠自動發出故障信息給運維管理人員或者固定信息手機，以此降低傳統模式下24小時監視，并能夠及時處理故障問題，實現無人值守，為用戶在運維管理中節省大量的人力物力。

主動維護

智能防雷在線監測系統對整區防雷裝置的各區各點實時監測，對故障發生點進行定位，同時提供設備問題及事件描述等方式將信息推送給運維管理人員。打破傳統需在雷雨季節后定期巡檢，且巡檢過程不全及部分不易進行檢測或安全隱患，也導致故障未排除等問題。因此，智能防雷監控系統體現了智能化管理模式的優勢，讓運維管理人員能及時、準確、有效的排除故障隱患問題，同時降低運維人員的工作強度，大大節約時間，并通過故障實時信息實現對故障問題主動跟蹤維護處理。

應用價值與管理意義
從應用效果來看，雷擊環境檢測技術為企業配電系統帶來的價值，已不限于防雷本身。一方面，它提升了企業對端電氣事件的感知能力，增強了系統運行的可預見性；另一方面，通過數據積累和趨勢分析，為企業制定更合理的運維策略提供了支撐。

在用電安全要求日益嚴格的背景下，這種由“被動防護”向“主動監測”的轉變，正在成為企業配電系統智能化升的重要組成部分。

結論

雷擊環境檢測技術的引入，使企業配電系統在面對雷電風險時，具備了更高的可控性和透明度。通過對雷擊行為、防雷器狀態及配電環境的綜合監測，企業不僅能夠降低突發故障風險，也為精細化運維和安全管理提供了數據基礎。

從長遠來看，這類裝置的應用，標志著企業防雷體系正在由“經驗驅動”邁向“數據驅動”，其價值將在配電系統的長時穩定運行中持續顯現。
