在汽車電子、工業控制、智能設備等場景中，溫度、壓力、電壓、速度這些物理世界的「模擬信號」，如何精準轉化為CAN/CAN FD總線上可傳輸?shù)摹笖?shù)字報文」？這是很多工程技術人員都會遇到的核心問題。

本期答疑，我們結合虹科數采模塊方案，從原理到實操一步步拆解映射邏輯，既講清楚底層原理，又給出可直接落地的操作步驟，幫你輕松上手！

01 .

數采模塊到底有什么用？

要實現物理信號到CAN/CAN FD報文的映射，數采模塊是關鍵核心。

數采系統通常由傳感器、信號調理模塊、數據采集卡（即數采模塊）和控制上位機等組成。傳感器負責將物理量轉化為電信號，信號調理模塊對電信號進行放大、濾波和傳輸?shù)忍幚恚瑪?shù)采模塊則將處理后的電信號轉換為數字形式，可實時采集溫度、壓力、濕度、速度、電流、電壓等各類數據。

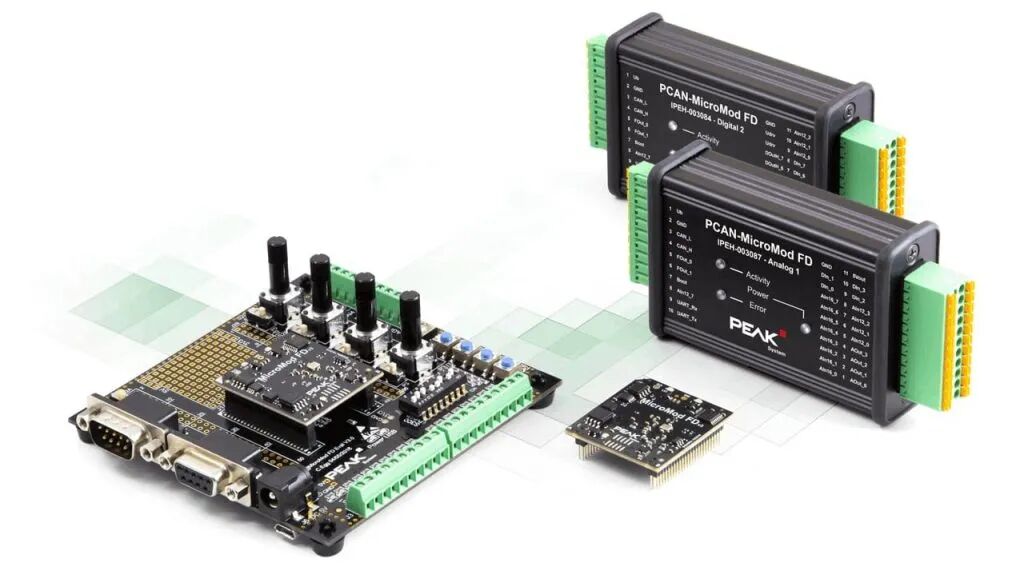

虹科數采模塊

虹科數采模塊方案不僅能獲取各類數據并實時分析，還可導入對應的DBC文件解析信號，通過曲線圖直觀呈現各數據情況，實現對物理量的實時監測和控制。虹科數采模塊具備高精度、高采樣率、穩定性強、易于擴展等優點，能對復雜場景進行快速、準確的采集和處理，進而提高生產效率、優化生產質量。

02 .

轉換原理是什么？

簡單來說，就是三步建立傳輸規則。

①. 量化：把連續的電壓或開關狀態，轉化為明確的數字；

②. 封裝：按照預定的位置（第幾個字節的第幾位）、長度（占幾位）、順序（大端或小端），將數字精準放進CAN/CAN FD數據幀這個「數據盒」；

③. 標識與傳輸：給「數據盒」貼上唯一的CAN ID標簽（決定總線優先級和信號含義），再按CAN/CAN FD總線的電氣和時序規則發送。

這相當于給物理世界的連續變量，建立了一套標準的「數字身份證」和「交通規則」，讓它能在數字通信網絡中高效、無誤地打包、尋址和傳輸。

03 .

核心操作步驟

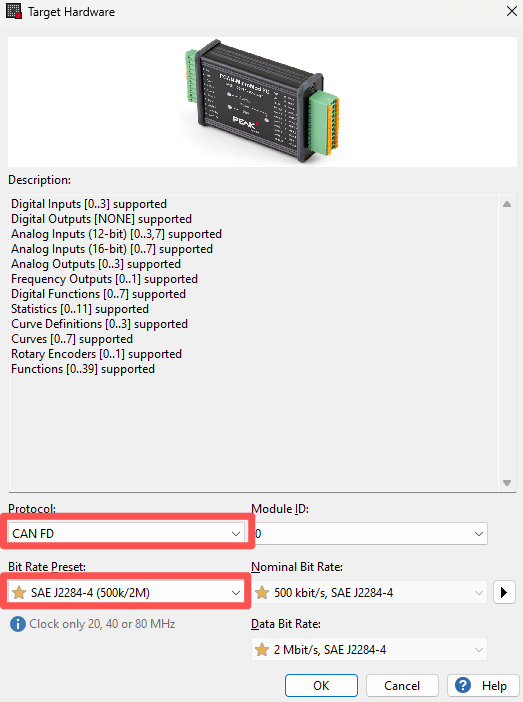

①. 配置波特率等相關屬性

此處示例使用CAN FD協議

②. 配置報文信息

在Services欄目下，選擇Symbols，在新窗口的Receive Symbols處點擊鼠標右鍵（發送區操作相同），可配置接收的報文：設置報文名、報文ID、選擇報文類型、設定報文數據長度，超時時間一般設為0ms，可根據實際需求調整。

③. 配置信號

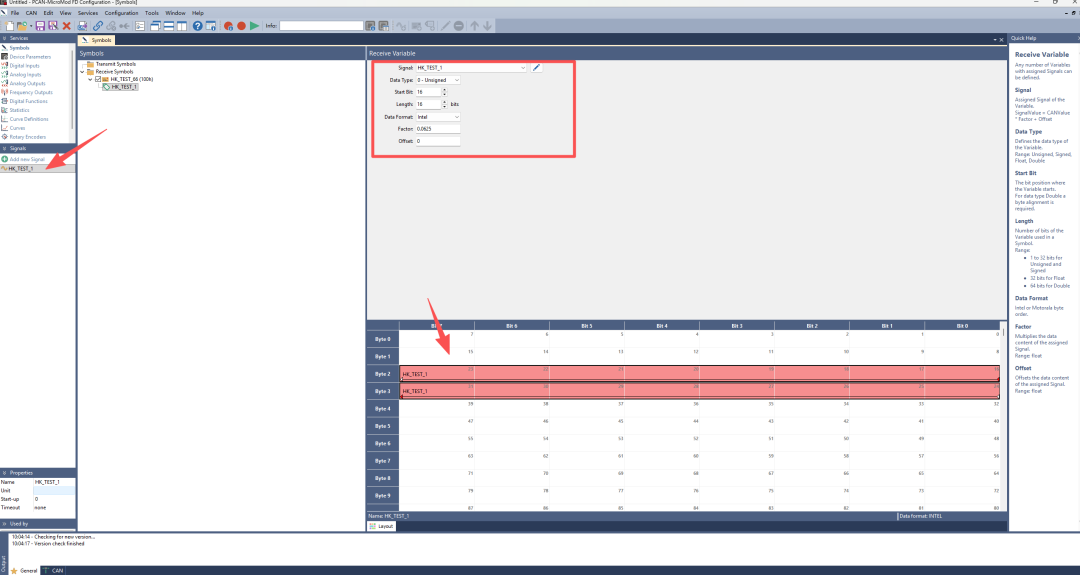

在左欄Signals欄目處，單擊Add new Signal新建信號，在下方Properties欄目編輯信號名（Name）、初始值（Start-up）。

新建的信號會出現在Symbols欄目中，點擊該信號可進一步配置：數據類型（無符號 / 有符號 / 浮點數等）、開始比特位、數據長度（占多少位）、數據格式（如 Intel）、乘數和偏移等參數。

示例配置參考：信號名HK_TEST_1，數據類型為無符號，開始比特位16，長度16位，數據格式Intel，乘數0.0625，偏移0。

④. 檢查與刷寫

確認報文ID、信號比特位、數據格式等配置無誤后，將配置刷寫到數模模塊，同時可將配置文件保存至電腦，方便后續復用或修改。

⑤. 結果展示

完成配置后，我們可以看到，電壓、電流等物理信號都成功映射到目標CAN FD報文（如示例中的100h幀），通過CAN報文即可實時讀取電壓、電流等物理量的動態數據。

本期小結 .

硬件是基礎：確保傳感器、模塊的正確接線和穩定供電；

配置是核心：在模塊配置軟件中完成信號到CAN/CAN FD報文的映射操作和參數定義；

DBC文件是橋梁：記錄發送方的「編碼規則」，保障接收方無損「解碼」，是系統互操作性的關鍵；

測試驗證是保障：實際運行中驗證數據流的正確性和準確性。

虹科數采模塊正是基于這些核心原則打造的落地解決方案：不僅保持了高處理精度，還支持無符號、有符號、浮點數等多種數據類型，完美適配不同場景的信號需求。

同時通過DBC文件實現各ECU的統一解析，從根源上解決了復雜系統中數據傳輸?shù)目煽啃詥栴}，且能以低成本實現高效傳輸。最終，數據通過CAN/CAN FD傳輸給PC端上位機，讓監測、分析和控制的全流程更順暢落地。
