在高速網絡設備的設計與制造中，以太網一致性測試是確保產品性能穩定、符合行業標準的關鍵環節。

蘇州沃虎電子科技有限公司在磁性器件與信號完整性領域具備深厚技術積累，能夠?yàn)榭蛻籼峁臏y(cè)試標準解讀到實際問題排查的全方位支持。

本文將以100Base-TX和1000Base-T為例，系統介紹以太網一致性測試的核心內容與標準依據，幫助客戶理解測試的重要性與實施要點。

為什么需要以太網一致性測試?

以太網一致性測試旨在驗證設備在物理層的電氣性能是否符合IEEE 802.3等國際標準，確保設備在不同網絡環境中能夠穩定通信、互操作性強。測試內容包括信號幅度、時序、抖動、回波損耗等多個維度，直接影響傳輸距離、數據速率和系統可靠性。

100Base-TX以太網一致性測試要點

基礎特性

采用MLT-3編碼，傳輸頻率125MHz，使用一對差分線進行數據傳輸。

遵循IEEE 802.3ae(ANSI X3.263)標準。

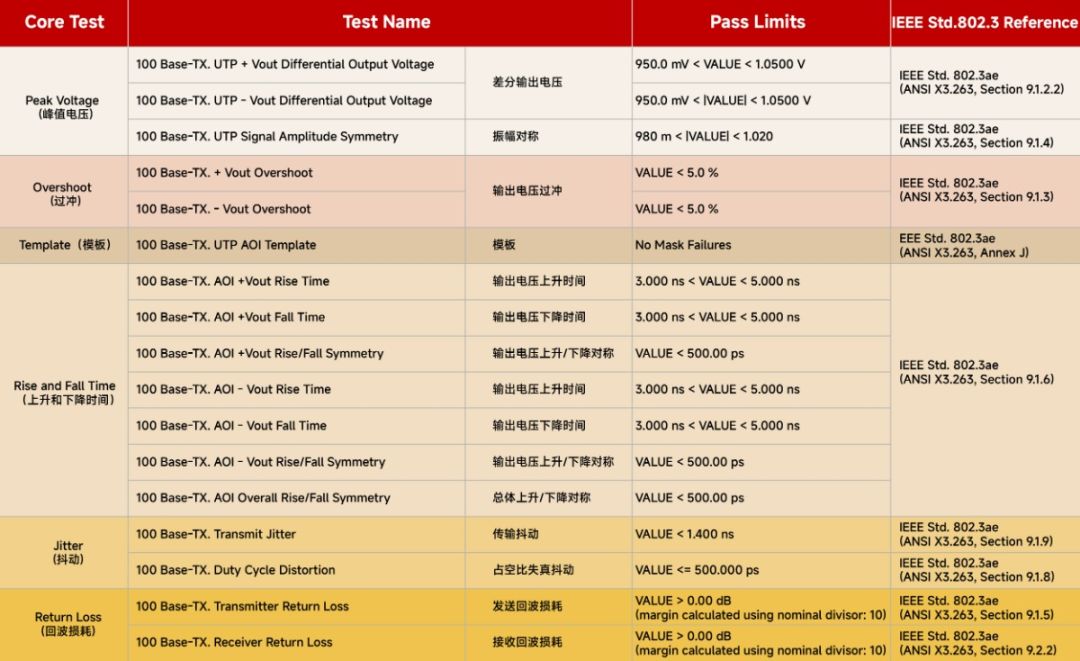

核心測試項目

峰值電壓測試：驗證差分輸出電壓是否在標準范圍內(如950 mV至1050 mV)。

過沖測試：評估信號波形是否出現超出允許范圍的過沖。

模板測試：通過信號眼圖模板判斷信號質量是否符合規范。

上升/下降時間與對稱性測試：確保信號邊沿時間在3-5 ns范圍內，且正負脈沖對稱。

抖動測試：包括發射抖動與占空比失真，保障時序穩定性。

回波損耗測試：評估發射端與接收端阻抗匹配情況，防止信號反射影響傳輸。

1000Base-T(千兆以太網)測試詳解

技術特點

使用四對雙絞線實現全雙工傳輸，每對線速率250Mbps。

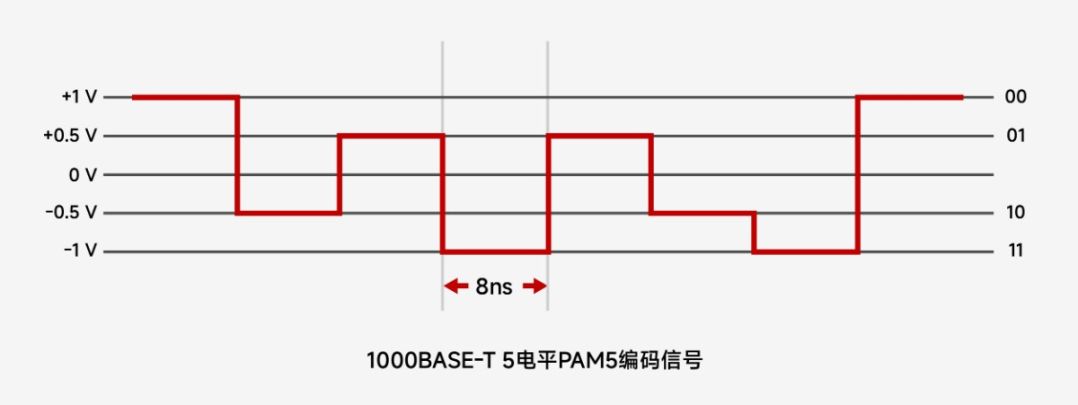

采用PAM-5五電平編碼，支持在Cat5e及以上線纜上傳輸。

測試模式

測試需在DUT中啟用特定測試模式(如Test Mode 1、2、3、4)，以生成標準化測試信號，便于評估發射機性能。

關鍵測試項目

峰值電壓與模板測試：對多個測試點(A、B、C、D等)進行電壓與波形合規性驗證。

頂降測試：檢測信號在持續傳輸過程中的幅度衰減。

發射機失真測試：評估信號在無干擾條件下的純凈度。

共模電壓測試：確保共模噪聲在允許范圍內(一般<50mV)。

回波損耗測試：在1-100 MHz頻段內驗證阻抗匹配性能。


下載附件

2026-1-15 19:05 上傳

我們沃虎在以太網磁性器件設計與信號完整性分析方面擁有豐富經驗，可為提供：

標準解讀與測試方案設計：深入理解IEEE 802.3、ANSI等標準，協助制定合規性測試計劃。

故障分析與整改支持：針對測試中的信號質量問題(如過沖、抖動、回波損耗等)提供器件級與系統級解決方案。

磁性器件優化：提供符合以太網標準的變壓器、共模扼流圈等磁性元件，提升整機信號質量與抗干擾能力。
