一、項目背景

在鋰電池生產過程中，卷繞機是極片成型的核心設備，而張力擺輥的穩定控制直接決定了鋰電池極片的卷繞精度，影響電池的容量一致性和循環使用壽命。某鋰電池生產企業的卷繞機設備面臨協議兼容難題：控制系統采用西門子 1200 系列 PLC，其通信協議為 ProfiNet，而張力擺輥驅動單元選用的是東方馬達 PK566AW - ND 步進電機驅動器，該驅動器僅支持 DeviceNet 協議。兩種設備因通信協議差異無法直接對接，導致張力擺輥的張力調節響應滯后、精度不足，頻繁出現極片褶皺、張力不均等問題，嚴重影響生產效率和產品合格率。為解決這一核心矛盾，企業決定引入?yún)f(xié)議轉換網關，最終選定塔訊品牌的TX 131-RE-DNM/PNS型號 DeviceNet 轉 ProfiNet 網關，實現兩種協議的無縫對接，保障張力擺輥系統穩定運行。

二、核心設備選型及參數說明

本項目核心設備均經過嚴格選型，適配鋰電池生產的工業環境和精度要求，具體設備清單及參數如下：

1.主控制器：西門子 1200 PLC

品牌：西門子；型號：CPU 1214C DC/DC/DC。該 PLC 具備強大的邏輯控制和運動控制功能，支持 ProfiNet 實時通信，集成 14 路數字量輸入、10 路數字量輸出，自帶以太網接口，可直接接入工業以太網，滿足卷繞機張力擺輥的實時控制需求，是工業自動化領域的主流控制器。

2.協議轉換網關：塔訊 TX131 - RE - DNM/PNS

品牌：塔訊；型號：TX131 - RE - DNM/PNS。該網關是專門針對工業協議轉換設計的高性能設備，支持 DeviceNet 主站與 ProfiNet 從站雙重角色切換，完美匹配本項目需求。其通信速率最高可達 100Mbps，支持 DeviceNet 總線最多連接 63 個從站設備，ProfiNet 端兼容 ProfiNet IO V2.3 標準，具備抗電磁干擾、寬溫工作（- 40℃~85℃）等工業級特性，適配鋰電池生產車間的復雜環境。

3.步進電機驅動器：東方馬達 PK566AW - ND

品牌：東方馬達；型號：PK566AW - ND。該驅動器專為步進電機設計，支持 DeviceNet 協議通信，輸出電流范圍 0.5A - 5.6A，適配 56 系列步進電機，具備細分調節功能，細分步數最高可達 2000 步 / 轉，能精準控制張力擺輥的擺動角度和速度，進而實現極片張力的精細調節。

4.輔助設備

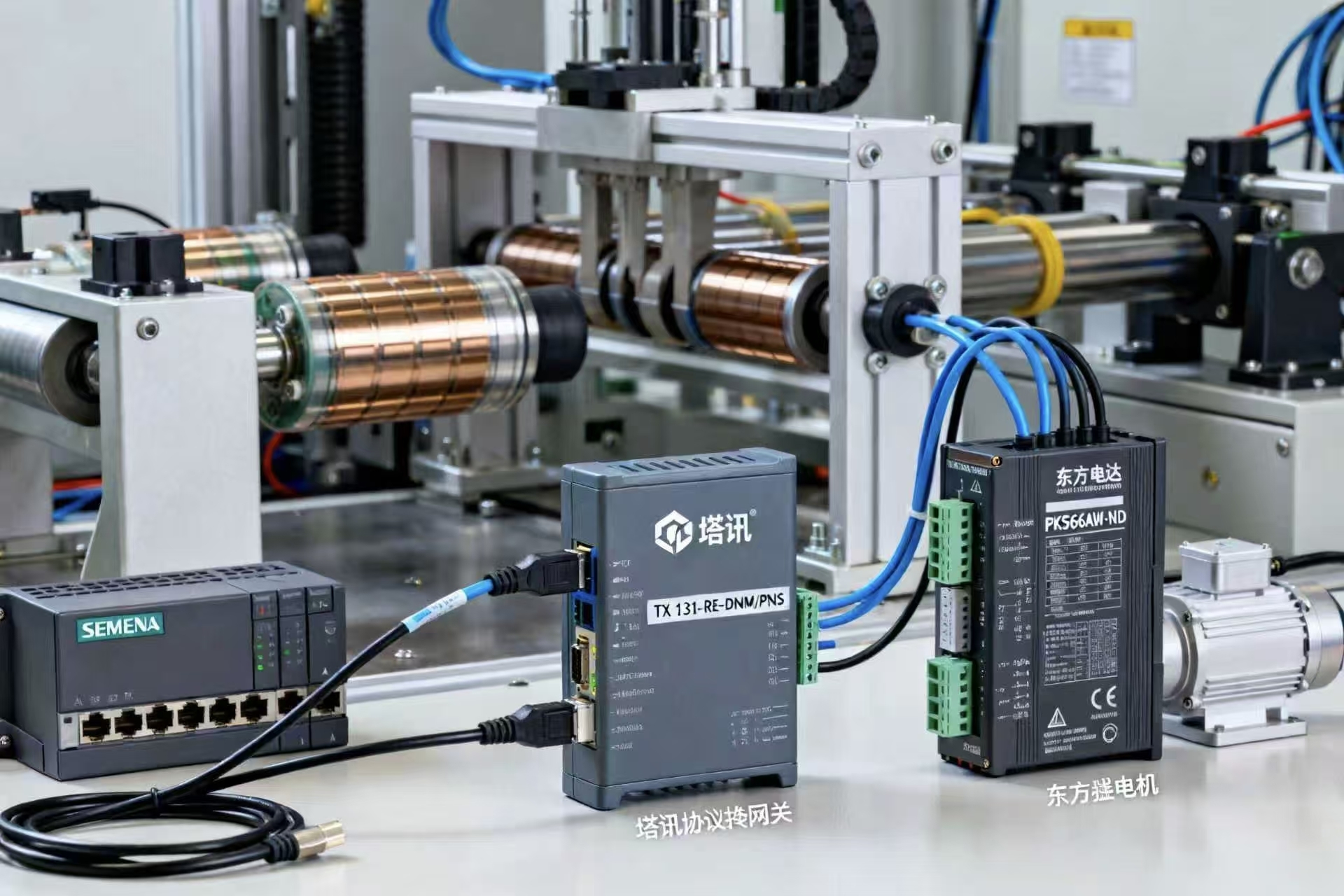

包括東方馬達配套步進電機、張力傳感器、工業以太網交換機、DeviceNet 總線電纜及終端電阻等，為系統搭建提供完整的硬件支撐。

三、系統整體架構與連接方式

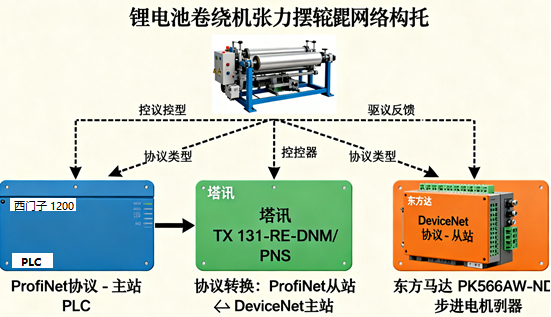

本系統以協議轉換為核心，構建了 “PLC - 網關 - 驅動器” 的三層通信架構，網關承擔 DeviceNet 主站和 ProfiNet 從站的雙重職責，具體連接方式如下：

1.ProfiNet 側連接

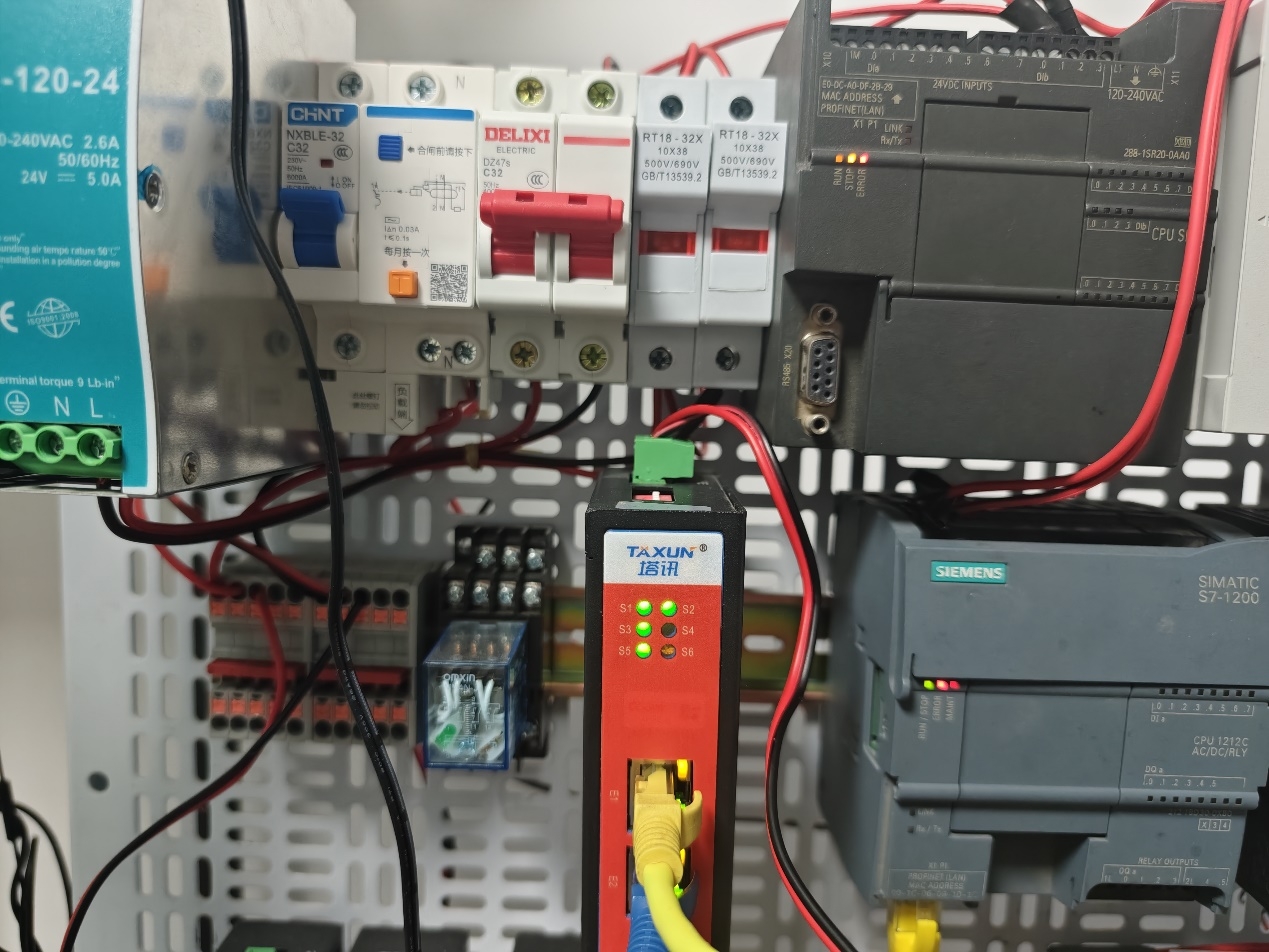

西門子 1200 PLC 作為 ProfiNet 主站，通過工業以太網電纜連接至工業交換機，塔訊TX 131-RE-DNM/PNS協議轉換網關的 ProfiNet 端口同樣接入該交換機，形成 ProfiNet 通信網絡。為保障通信穩定性，為 PLC 分配固定 IP 地址 192.168.0.1，網關 ProfiNet 端 IP 地址設置為 192.168.0.2，子網掩碼統一為 255.255.255.0。

2.DeviceNet 側連接

塔訊TX 131-RE-DNM/PNS工業智能網關的 DeviceNet 端口作為主站，通過 DeviceNet 總線電纜連接?xùn)|方馬達 PK566AW - ND 步進電機驅動器?？偩€兩端安裝 120Ω 終端電阻，防止信號反射干擾。驅動器的 DeviceNet 節點地址設置為 3，網關通過該地址對驅動器進行參數讀寫和控制指令下發。

3.控制鏈路

張力傳感器實時采集卷繞機極片的張力數據，傳輸至西門子 1200 PLC。PLC 根據預設張力閾值進行邏輯運算，生成控制指令，通過 ProfiNet 協議發送至塔訊網關。網關將 ProfiNet 協議數據轉換為 DeviceNet 協議格式，下發給東方馬達驅動器，驅動步進電機帶動張力擺輥調整位置，實現張力閉環控制。

四、詳細配置與調試過程

（一）軟件配置

1.西門子 1200 PLC 的 ProfiNet 配置

打開西門子 TIA Portal 博途軟件，新建項目并添加 CPU 1214C DC/DC/DC 控制器。在設備組態界面中，點擊 “添加新設備”，搜索塔訊TX 131-RE-DNM/PNS工業級協議轉換網關的 GSD 文件并導入，將網關作為 ProfiNet 從站添加至 ProfiNet 網絡中。配置網關的 ProfiNet 設備名稱為 “TX131 - Gateway”，IP 地址 192.168.0.2，與硬件設置保持一致。隨后，在 PLC 程序中編寫張力控制邏輯，定義張力設定值、實際值、驅動器控制字、狀態字等變量，并將變量映射至 ProfiNet IO 數據區。

2.塔訊網關的 DeviceNet 主站配置

安裝塔訊專用網關配置軟件 TX - ConfigTool，通過以太網連接網關并登錄。在配置界面中，將網關工作模式設置為 “DeviceNet 主站 + ProfiNet 從站”。在 DeviceNet 主站配置欄，添加?xùn)|方馬達 PK566AW - ND 驅動器，設置驅動器節點地址為 3，通信波特率為 500kbps。同時，映射驅動器的關鍵參數，包括電機運行使能、轉速設定、正反轉控制等輸出變量，以及電機運行狀態、故障報警等輸入變量，完成 DeviceNet 與 ProfiNet 數據的對應映射。

（二）硬件調試

1.完成所有硬件接線后，依次接通 PLC、網關、驅動器及輔助設備的電源，檢查各設備電源指示燈是否正常亮起。

2.通過博途軟件的在線診斷功能，檢查 PLC 與網關的 ProfiNet 通信狀態，確保通信正常無故障。利用塔訊配置軟件查看 DeviceNet 總線狀態，確認網關與東方馬達驅動器的連接穩定。

3.進行空載調試，在 PLC 中下發低速運行指令，觀察張力擺輥是否按指令平穩擺動，驅動器狀態反饋是否準確。逐步調整電機轉速，測試網關的數據轉換延遲，確保延遲時間小于 10ms，滿足實時控制需求。

4.加載極片進行負載調試，通過張力傳感器監測實際張力值，對比設定值，微調 PLC 控制參數和驅動器細分步數。最終實現張力控制精度達到 ±0.1N，滿足鋰電池卷繞工藝要求。

五、應用效果與項目價值

（一）應用效果

1.控制精度顯著提升：通過塔訊網關的精準協議轉換，張力擺輥的張力控制精度從原來的 ±0.5N 提升至 ±0.1N，極片卷繞的平整度大幅改善，鋰電池產品合格率提升 3%。

2.通信穩定性強：網關具備工業級抗干擾能力，在車間復雜電磁環境下，實現 72 小時連續無故障運行，通信故障率降至 0，徹底解決了之前頻繁斷連、響應滯后的問題。

3.操作維護便捷：網關支持在線參數修改和故障診斷，配合西門子 PLC 的監控功能，工作人員可實時查看設備運行狀態，故障排查時間縮短 60%。

（二）項目價值

該項目通過塔訊TX 131-RE-DNM/PNS網關成功解決了 ProfiNet 與 DeviceNet 的協議兼容問題，不僅保障了鋰電池卷繞機的穩定運行，還為企業降低了設備改造和維護成本。同時，該方案具備良好的可復制性，可為同行業其他設備的協議轉換需求提供參考。
