01前言

在大多數情況下，實用的機器學習算法需要大量計算資源（CPU 運算周期和內存占用）。不過，TensorFlow Lite 近期推出了一個實驗版本，可在多款微控制器上運行。倘若我們能構建出適用于資源受限設備的模型，便能著手將嵌入式系統改造為小型機器學習（TinyML）設備。

TensorFlow Lite Micro（簡稱 TFLM）是一款開源的機器學習推理框架，專為在嵌入式系統上運行深度學習模型而設計。由于嵌入式系統存在資源受限的問題，且碎片化現象導致跨平臺互操作性幾乎無法實現，而 TFLM 恰好滿足了相關效率要求。該框架采用基于解釋器的設計方案，既能克服這些獨特挑戰，又能提供良好的靈活性。

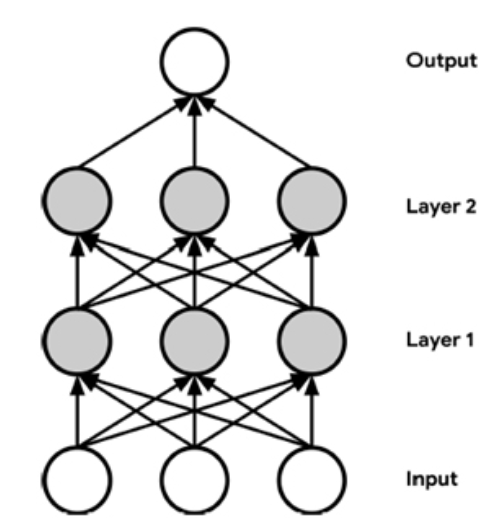

圖 1：一個包含兩層的簡易深度學習網絡

02開發

開發 TFLM 應用的第一步是在內存中創建一個有效的神經網絡模型對象。應用開發者需通過客戶端 API 創建一個 “算子解析器”（operator resolver）對象。該 “算子解析器”（OpResolver）API 會控制與最終二進制文件關聯的算子，并最大限度減小文件體積。

第二步是提供一塊連續的內存 “區域”（arena），用于存儲解釋器所需的中間結果和其他各類變量。這一步是必不可少的，因為嵌入式設備默認不支持動態內存分配。

第三步是創建一個編譯示例，并將模型、算子解析器和內存區域作為參數傳入。編譯器會在初始化階段，將運行所需的所有內存分配到該內存區域中。我們避免進行任何動態內存分配，以防止棧碎片化導致長期運行的應用程序出現錯誤。觸發式應用可在模型評估階段分配所需內存，因此此時會調用算子初始化函數，并將其占用的內存轉移至解釋器中。應用程序提供的算子解析器（OpResolver）會將序列化模型中列出的算子類型，映射到對應的執行函數。C 語言 API 調用負責管控解釋器與算子之間的所有通信，確保算子的實現具備模塊化特性，且獨立于解釋器的內部細節。這種設計方案不僅能讓開發者輕松地將算子執行器實現替換為優化版本，還能更便捷地復用其他系統的算子執行庫（例如，作為代碼生成項目的一部分）。

第四步是執行階段。應用程序先獲取指向代表模型輸入的內存區域指針，然后為其填充數據（這些數據通常來源于傳感器或其他用戶提供的輸入）。輸入數據準備就緒后，應用程序調用解釋器來執行模型計算。該過程包括：遍歷按拓撲結構排序的算子、利用內存規劃階段計算得到的偏移量定位輸入與輸出數據、以及為每個算子調用對應的評估執行函數。

最后，當所有算子評估執行完成后，解釋器會將控制權交還給應用程序。大多數微控制器（MCU）都是單線程架構，依靠中斷來處理緊急任務，這種方式是完全可行的。不過，應用程序仍可在單線程上運行，且特定于平臺的算子仍能在多個處理器之間分配計算任務。當解釋器調用完成后，應用程序可向解釋器查詢包含模型計算輸出結果的數組所在位置，隨后即可使用該輸出結果。

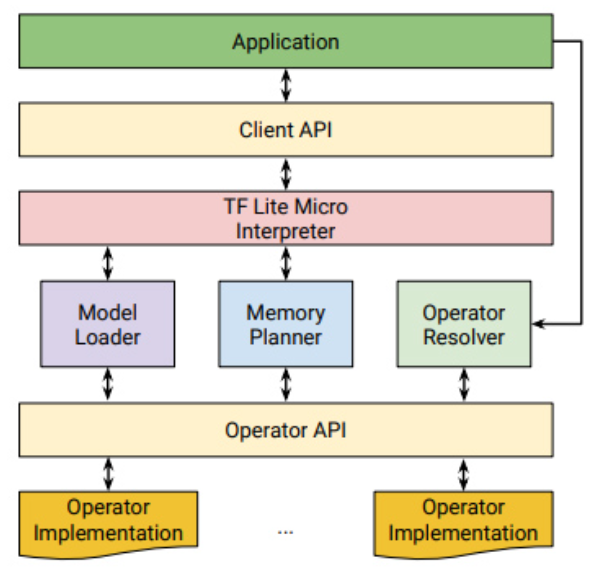

圖 2：實現模塊概述

03部署

使用 Keras 或 TensorFlow 構建的模型，需要先轉換為 TensorFlow Lite 格式并導出，才能部署到微控制器上運行。我們可以借助 TensorFlow Lite Converter 的 Python API 來完成這項轉換工作。該 API 會接收我們的 Keras 模型，并將其以 FlatBuffer 格式寫入磁盤 ——FlatBuffer 是一種專為提升空間利用率而設計的特殊文件格式。由于我們要部署的目標設備是內存受限的微控制器，這種高效的文件格式將會大有用處。

要將模型部署到 STM32 微控制器和 Arduino 平臺，我們可以使用 EloquentTinyML 庫來實現無縫部署。這是一款專為在微控制器上運行 TinyML 模型而設計的庫，能夠讓開發者無需應對復雜的編譯流程，也無需排查晦澀難懂的報錯信息。

你首先必須安裝該庫的最新版本（如果 0.0.5 版本不可用，可選擇 0.0.4 版本），安裝方式既可以通過庫管理器（Library Manager）完成，也可以直接從 Github 平臺下載安裝。

04示例代碼

以下是用于在 STM32 和 Arduino 微控制器上運行并部署數字識別 TinyML 模型的示例代碼。

向上滑動閱覽

#include


// copy the printed code from tinymlgen into this file
#include"digits_model.h"


#defineNUMBER_OF_INPUTS 64
#defineNUMBER_OF_OUTPUTS 10
#defineTENSOR_ARENA_SIZE 8*1024


Eloquent::TfLite ml;


voidsetup(){
Serial.begin(115200);
ml.begin(digits_model);
}


voidloop(){
// a random sample from the MNIST dataset (precisely the last one)
floatx_test[64] = {0.,0.,0.625,0.875,0.5 ,0.0625,0.,0.,
0.,0.125,1.,0.875,0.375,0.0625,0.,0.,
0.,0.,0.9375,0.9375,0.5 ,0.9375,0.,0.,
0.,0.,0.3125,1.,1.,0.625,0.,0.,
0.,0.,0.75 ,0.9375,0.9375,0.75 ,0.,0.,
0.,0.25 ,1.,0.375,0.25 ,1.,0.375,0.,
0.,0.5 ,1.,0.625,0.5 ,1.,0.5 ,0.,
0.,0.0625,0.5 ,0.75 ,0.875,0.75 ,0.0625,0.};
// the output vector for the model predictions
floaty_pred[10] = {0};
// the actual class of the sample
inty_test =8;


// let's see how long it takes to classify the sample
uint32_tstart =micros();


ml.predict(x_test, y_pred);


uint32_ttimeit =micros() - start;


Serial.print("It took ");
Serial.print(timeit);
Serial.println(" micros to run inference");


// let's print the raw predictions for all the classes
// these values are not directly interpretable as probabilities!
Serial.print("Test output is: ");
Serial.println(y_test);
Serial.print("Predicted proba are: ");


for(inti =0; i
