測試設備：介電彈性體薄膜、激光測距傳感器、傳感器控制器、高壓放大器、電腦等。

實驗過程：基于所制備的介電彈性體驅動器，使用激光位移傳感器、高壓放大器、多功能輸入輸出采集卡等設備，完成搭建了下圖所示的介電彈性體測試平臺。

圖：介電彈性體測試平臺

介電彈性體驅動系統內容如下：介電彈性體膜被雙軸4倍預拉伸并固定在聚甲基丙烯酸甲酷圓形框架上。碳導電油脂印在介電彈性體膜的兩側，內徑40毫米，外徑60毫米。然后將PMMA負載放置在介電彈性體膜的中心，在該中心沒有刷碳導電油脂。整個實驗裝置包括：環形介電彈性體驅動系統，安裝用于測量負載位移的激光位移傳感器，連接到激光傳感器以接收的傳感器監視器(LK-G5001P，Keyence)測量數據。高壓放大器將驅動輸入信號放大1000倍，以及一個多功能輸入和輸出設備，用于傳輸和記錄輸入和輸出數據。

實驗結果：經實際測試發現，當正弦驅動電壓幅值高于3kV時，介電彈性體驅動器形變量比較大，如圖2-3至圖2-5分別展現了在3.5kV，4.0kV和4.5kV的正弦電壓驅動的介電彈性體的形變量比較。通過激光位移傳感器的測量，介電彈性體驅動器最大電致形變量已經超過900%。

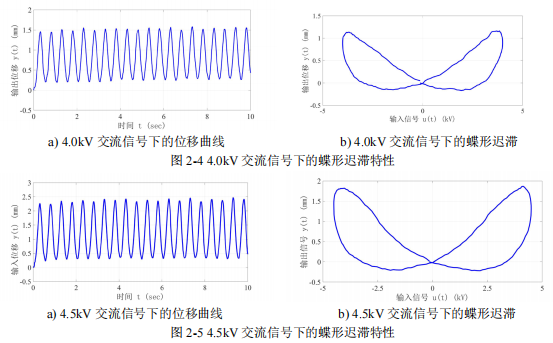

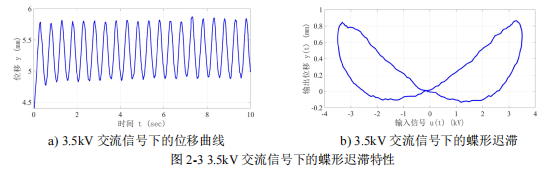

測試結果如圖2-3所示。圖2-3(a)為正弦驅動電壓為3.5kV，1Hz條件下的介電彈性體驅動器輸出位移實驗結果，圖2.3(b)為介電彈性體在該輸入信號條件下的輸入輸出響應。由此，可以看出，介電彈性體在正弦驅動電壓驅動下，體現出了與傳統剛性智能材料驅動器中的單回路遲滯現象不同的雙回路遲滯現象。圖2-4(a)、圖2-5(a)為正弦驅動電壓為4.0kV，IHz和4.5kV，1Hz條件下的介電彈性體驅動器輸出位移實驗結果，圖2-4(b)和圖2-5(b)為介電彈性體在該輸入信號條件下的輸入輸出響應。由此，可以很明顯地看出，介電彈性體驅動器的蝶形遲滯現象在不同幅值驅動電壓下呈現出了非線性變化。

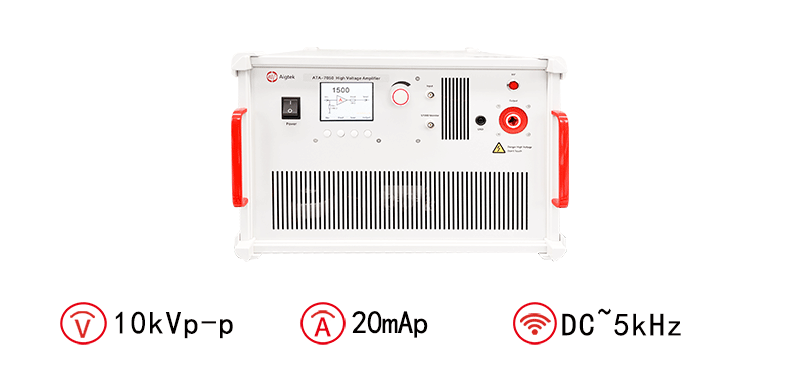

高壓放大器推薦：ATA-7050高壓放大器

圖：ATA-7050高壓放大器指標參數

本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測試儀器研發、生產和銷售的高科技企業。
