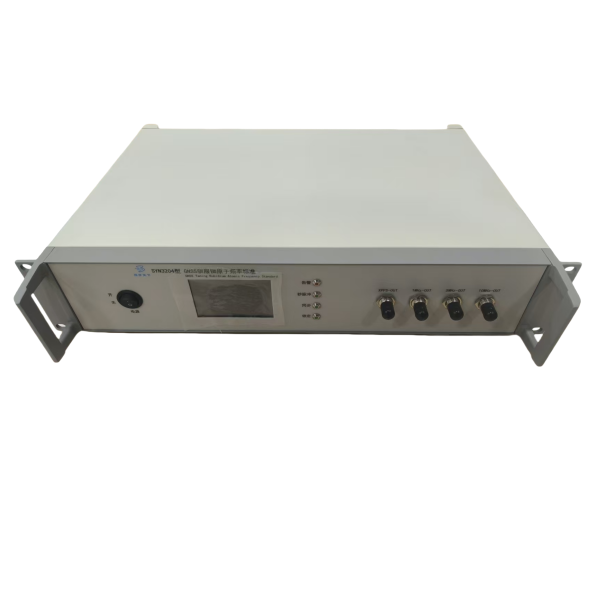

在現代工業生產、科學研究以及民生服務等領域，計量數據的準確性直接決定著產品質量、科研成果可靠性與服務水平。作為保障測量精度的核心領域，計量行業始終對時間頻率標準有著極高要求——只有依托穩定、精準的頻率基準，才能實現對長度、電學、時間等各類物理量的精確測量與校準。西安同步電子科技有限公司（品牌“同步天下”）研發的SYN3204型GNSS衛星馴服銣原子頻率標準，正是憑借其獨特技術優勢，成為計量行業中不可或缺的關鍵設備。

一、認識GNSS衛星馴服銣原子頻率標準：從原理看核心價值

要理解SYN3204型設備為何能在計量行業發揮重要作用，首先需要掌握其核心技術原理，這一技術本質是“銣原子鐘基礎”與“GNSS衛星馴服”的完美結合。

銣原子鐘是當前應用廣泛的高精度頻率源，其工作原理源于銣-87原子的物理特性。銣-87原子在基態超精細能級間躍遷時，會產生固定頻率的信號（6834.682614MHz），這一頻率具有天然的穩定性。SYN3204型設備先通過87Rb譜燈產生特定頻率的光信號，將銣原子“抽運”到特定能級，再用微波信號激勵原子發生能級躍遷。當微波頻率與原子躍遷頻率精準匹配時，光檢測器會

捕捉到明顯的光強變化，形成共振峰；伺服電路則通過鎖相環技術，實時調整內部壓控晶振的頻率，讓輸出信號始終鎖定在原子躍遷頻率上。這種設計讓設備擁有出色的短期頻率穩定度，可達10?12量級，相當于每百萬年誤差不超過1秒，完全滿足計量校準對短期穩定性的嚴苛要求。

不過，單純的銣原子鐘存在一個短板——長期使用中會出現頻率漂移（約1E-10/月），這會影響計量校準的長期準確性。為解決這一問題，SYN3204型引入了GNSS衛星馴服技術。該設備能同時接收北斗、GPS、GLONASS等多系統衛星信號，這些衛星搭載的銫原子鐘具有極高的長期穩定性。設備通過精準測量衛星輸出的1PPS（秒脈沖）信號與本地銣鐘1PPS信號的時間差，利用數字信號處理技術對比分析兩者頻率差異，再通過反饋控制電路微調銣振蕩器的頻率，讓本地頻率始終同步于衛星銫原子鐘信號。經過馴服后，SYN3204型的長期頻率穩定度可提升至≤1E-12/天，達到了銫原子鐘級別的性能，既保留了銣原子鐘的短期穩定性，又彌補了長期漂移的缺陷，為計量行業提供了“短期穩、長期準”的頻率基準。

二、SYN3204型設備的核心特性：適配計量行業多樣化需求

除了核心技術原理的優勢，SYN3204型設備還通過豐富的特性設計，精準匹配計量行業的實際應用場景，讓“高精度”真正落地到各類校準工作中。 |

在頻率輸出精度上，SYN3204型展現出頂尖水準。其10MHz輸出信號在衛星鎖定24小時后，長期頻率穩定度≤1E-12，短期穩定度優于2E-11/秒，也可選擇更高短穩，如3E-12/S；出廠時頻率準確度設置為±5E-11，跟蹤北斗信號24小時后平均值可達≤1E-12，即便北斗信號暫時失效，24小時內仍能保持≤5E-11的精度。這種高精度意味著，無論是校準需要穩定頻率的激光干涉儀，還是檢測高精度電阻、電容的電橋設備，SYN3204型都能提供可靠的頻率參考，最大程度減少因頻率波動導致的測量誤差。

在信號輸出類型上，SYN3204型充分考慮計量行業的多樣化需求，提供了豐富的信號選擇。其中，正弦信號包含4路標準10MHz信號、3路5MHz信號和3路1MHz信號，還可根據需求擴展更多路數，能滿足頻譜分析儀、信號發生器等常見計量?jī)x器的校準需求；脈沖信號則有4路1PPS脈沖和1路XPPS可調脈沖（默認1PPS，頻率范圍0～50MHz，低于1MHz時可與衛星秒脈沖相位同步），可用于時間間隔測量?jī)x、電子計數器的校準；此外，設備還具備1路RS232時間信號，可選配N(xiāo)TP或PTP授時功能，能通過上位機軟件校準計算機時間，幫助計量實驗室構建統一的時間同步網絡，確保多臺設備在同一時間基準下工作，提升測量數據的一致性。

更重要的是，SYN3204型擁有出色的環境適應性，能應對計量工作中的復雜場景。它采用溫補設計與低功耗電路，支持-30℃～+70℃的寬溫運行，即便安裝在戶外機柜、隧道等極端溫度環境中，也能穩定輸出頻率信號，避免溫度變化影響計量精度；同時，設備通過金屬屏蔽機箱、電源濾波電路和信號隔離設計，有效抵御電磁干擾——在靠近大型電機、高頻設備的計量實驗室中，依然能保持信號穩定，確保校準工作不受外界干擾。

三、SYN3204型在計量行業的實際應用：讓精準貫穿全場景

在計量行業的具體工作中，SYN3204型的應用場景十分廣泛，從長度計量到電學計量，再到時間頻率計量，它都扮演著“精準基準”的角色。

在長度計量校準領域，激光干涉儀是測量精密零件尺寸、高精度導軌的核心設備，而激光波長的穩定性直接決定測量精度——波長由激光頻率決定，頻率不穩定則波長會發生偏移，導致測量誤差。此時，SYN3204型可作為頻率基準，為激光干涉儀提供穩定的10MHz頻率參考，確保激光頻率始終保持恒定，進而保證激光波長穩定。在航空航天零部件檢測、高精度模具制造等對長度測量精度要求極高的場景中，SYN3204型的高穩定性能將長度測量誤差控制在極小范圍，為產品質量把關提供可靠保障。

在電學計量校準中，交流電橋是測量電阻、電容、電感等元件參數的關鍵工具，而電橋的測量精度高度依賴激勵信號的頻率準確度。例如，用交流電橋測量電容時，若激勵頻率存在偏差，會直接導致測量結果不準。SYN3204型輸出的5MHz或10MHz穩定頻率信號，可作為電橋的標準激勵源，其≤5E-12的頻率準確度能讓電橋精準捕捉元件參數，減少頻率偏差帶來的誤差。無論是電子元器件生產企業的出廠檢測，還是電力行業的電能計量校準，SYN3204型都能為電學計量提供可靠支撐，確保電氣參數測量數據的準確性。

在時間頻率計量實驗室中，電子計數器、頻率計等儀器的校準是核心工作之一——這些儀器本身用于測量頻率、時間間隔等參數，若自身精度不達標，會導致后續所有測量數據失效。SYN3204型可作為參考頻標，用其輸出的高精度1PPS脈沖信號和穩定頻率信號，與待校準儀器的測量結果進行比對。比如校準電子計數器時，將計數器測量的頻率值與SYN3204型輸出的標準頻率（如10MHz）對比，根據偏差調整計數器參數，確保計數器在不同頻率測量范圍內都能精準工作，從而保障整個時間頻率計量體系的準確性。

四、總結：助力計量行業發展，支撐精準測量體系

從技術原理到實際應用，同步天下SYN3204型GNSS衛星馴服銣原子頻率標準始終圍繞“精準”與“穩定”兩大核心，為計量行業提供了高性能的時間頻率基準。它既解決了傳統銣原子鐘長期漂移的問題，又通過豐富的信號輸出和強環境適應性，適配多樣化的計量場景，讓高精度校準從“技術要求”變?yōu)椤皩?shí)際可能”。

在未來，隨著計量行業對精度要求的不斷提升，以及北斗導航系統等GNSS技術的持續發展，SYN3204型設備還將發揮更大作用——不僅能進一步提升計量校準的精度與效率，還能為新能源、人工智能、航空航天等新興領域的精準測量需求提供支撐，成為推動計量行業進步、保障各領域高質量發展的重要力量。
