?一： 概述

FZH1691 （深圳市方中禾科技）是4×36 LCD顯示驅動控制專用電路，最多可以顯示144段。內部集成有MCU兩線數字接口、數據鎖存器、LCD驅動等電路。支持1/3BIAS ,1/2BIAS ,LINE翻轉，F(xiàn)RAME翻轉，支持3V/5V的LCD 屏。所有設置均通過2線串行接口傳輸數據。主要應用于段碼LCD顯示屏產品驅動。

二： 特性說明

?采用低功耗CMOS工藝

? 36×4點LCD驅動

? 1/2或1/3LCD驅動偏壓可選

?支持FRAME和LINE兩種驅動波形,選用FRAME功耗更低

?串行接口（SDA ,SCL）

?振蕩方式：內置RC振蕩

?封裝形式：LQFP44。

三：原理框圖

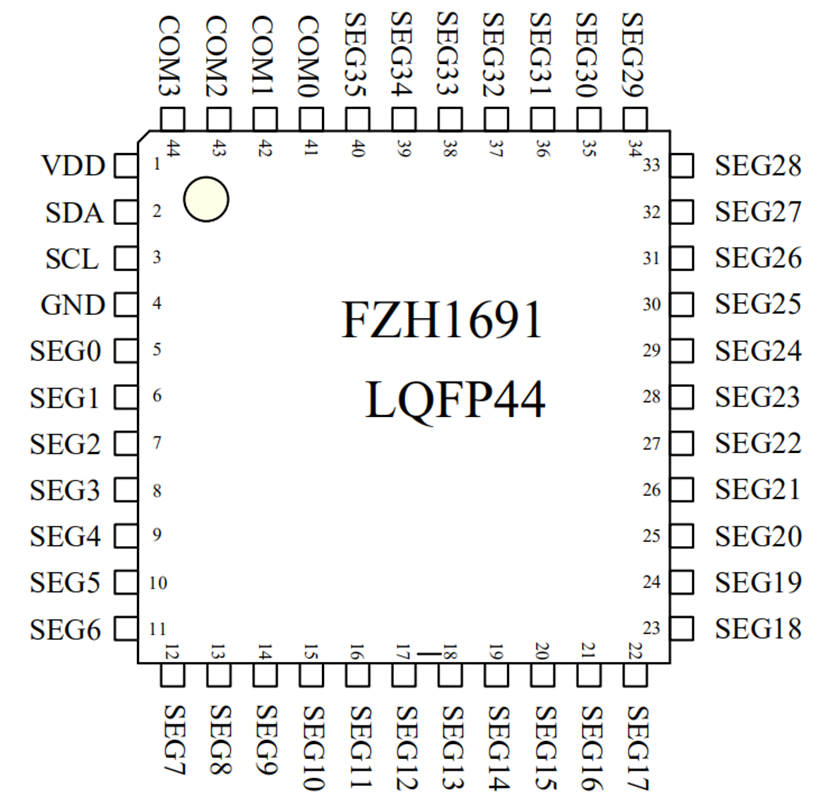

四：引腳排列和引腳說明

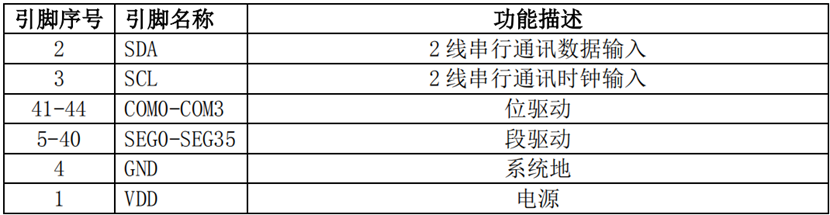

引腳說明

五：顯示RAM分布

該寄存器存儲通過串行接口從外部器件送到FZH1691的數據，地址從00-11H共18個字節單元，分別與芯片SEG和COM 管腳所接的LCD燈對應，地址分配如下表：

六： 通訊協議

FZH1691 采用2線串行傳輸協議通訊。

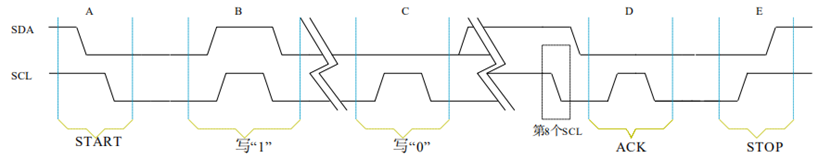

1:開始信號（START）/結束信號

開始信號：保持(STOP) SCL為“1”電平，SDA從“1”跳“0”，認為是開始信號， 如(下圖)A段；

結束信號：保持SCL為“1”電平，SDA從“0”跳“1”，認為是結束信號， 如(下圖)E段；

2：ACK信號

如果本次通訊正常，芯片在串行通訊的第8個時鐘下降沿后，F(xiàn)ZH1691主動把SDA拉

低。直到檢測到SCL來了上升沿，SDA 釋放為輸入狀態（對芯片而言）,如(下圖)D段。

3:寫“1”和寫“0”。

寫“1”：保持 SDA為“1”電平，SCL從“0”跳到“1”,再?gòu)摹?”跳到“0”，則認為是寫入“1”如(下圖)B段。

寫“0”：保持 SDA為“0”電平，SCL從“0”跳到“1”,再?gòu)摹?”跳到“0”，則認為是 寫入“0”如(下圖) C段。

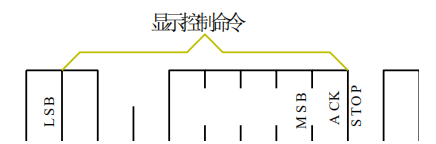

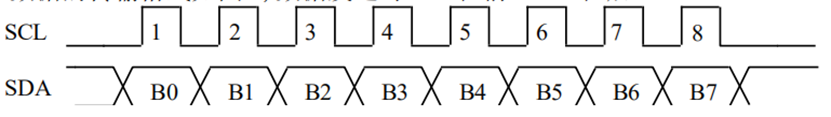

4:一個字節數據傳輸格式 一個字節數據的傳輸格式如圖 4,數據發送時 LSB在前，MSB在后。

5:顯示控制命令

TEST: =0,正常工作模式；=1測試模式。在測試模式下，芯片工作的時鐘切換為 SCL，當從正常工作模式切換為測試模式，芯片的顯示周期復位，重新開始新的掃描周期。

STANDBY: =0,待機模式；=1，正常工作模式。在待機模式下 SEG和 COM均被拉高，內部振蕩器停止工作。

LF： =0，LINE模式；=1FRAME模式。

BIAS： =0，1/3BIAS；=1，1/2BIAS

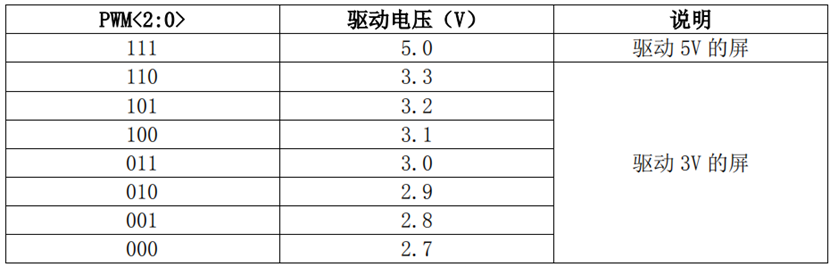

PWM: 顯示亮度調節只能對 3V電壓驅動的屏有效，如果使用 5V液晶屏，不滿意顯示亮度， 可調節 IC的供電電壓（見下圖）。

6：數據命令

設置的地址為起始地址。地址范圍為 00H-11H.

7：發送顯示控制命令格式

數據發送時 LSB在前，MSB 在后

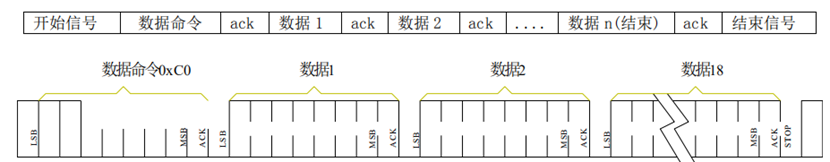

8： 發送顯示數據格式

數據發送以“START”開始，以“STOP”結束。數據發送時 LSB在前，MSB在后。

顯示數據的發送僅支持地址自動加一方式,即每接收1BYTE數據，地址自動加一，不需要重新設 置地址。FZH1691內部RAM有32個字節地址(00—1FH)，實際用到的顯示RAM只有00H— 11H(18BYTE)，當?shù)刂窞?1H，繼續發送數據，地址加一，由于顯示RAM只有18BYTE，因此不影響 芯片顯示RAM。當?shù)刂窞?FH時，繼續發送數據，地址加一，地址返回首地址，等于00H，將改寫00H單元的內容。

七： 程序流程圖：

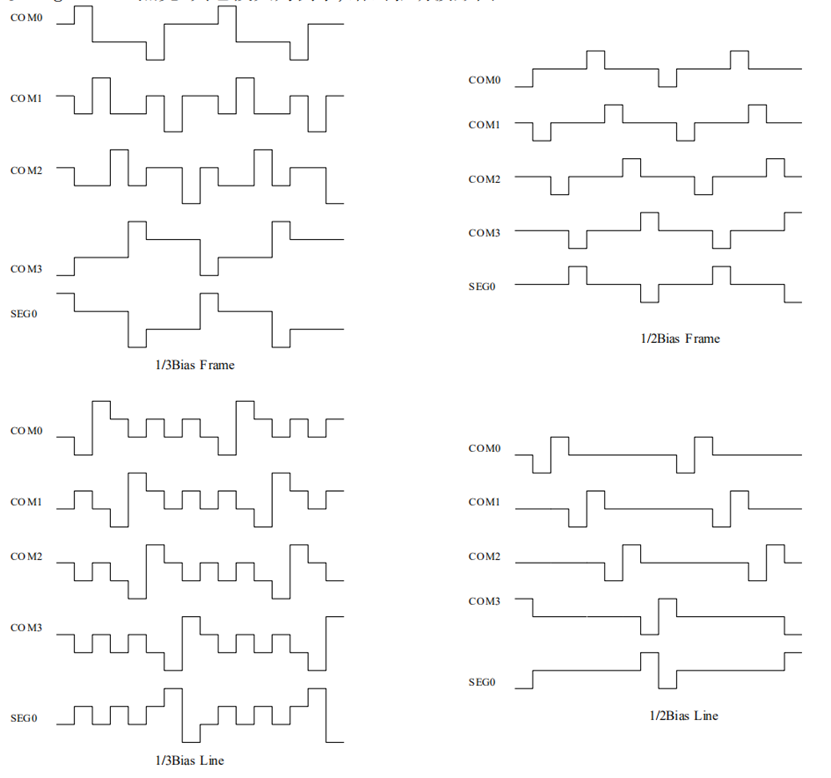

八：驅動波形

以 seg0-com3點亮 其它段滅為例子,給出驅動波形圖

九：電氣參數：

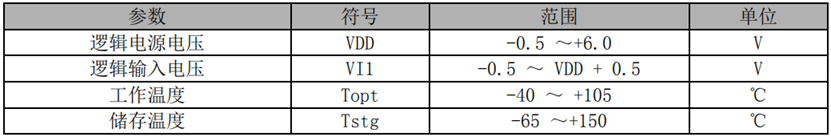

1：極限參數（Ta =25℃, Vss =0 V）

2： 正常工作范圍電氣特性（Ta =-20～ +70℃，VDD =5V， Vss =0 V）

3：開關特性（Ta =-20～ +70℃，VDD =5 V）

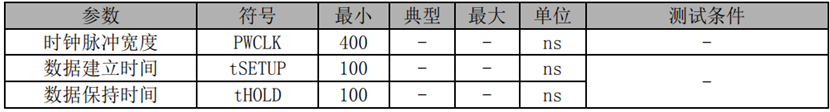

4：時序特性（Ta =-20～ +70℃，VDD =5 V）

5： 時序波形圖：

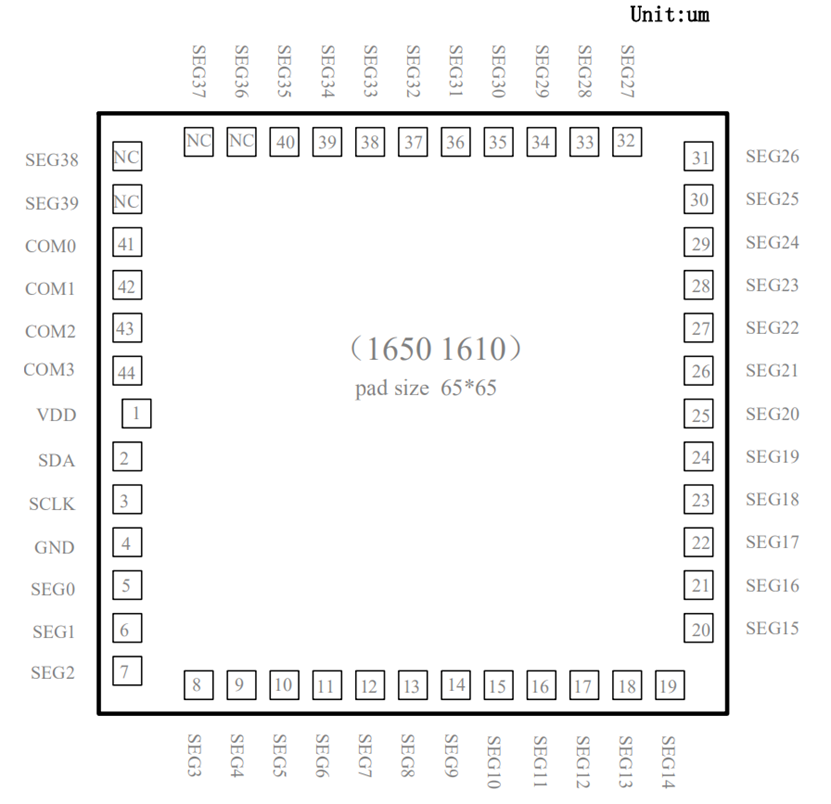

十、 綁定圖:

管腳座標：

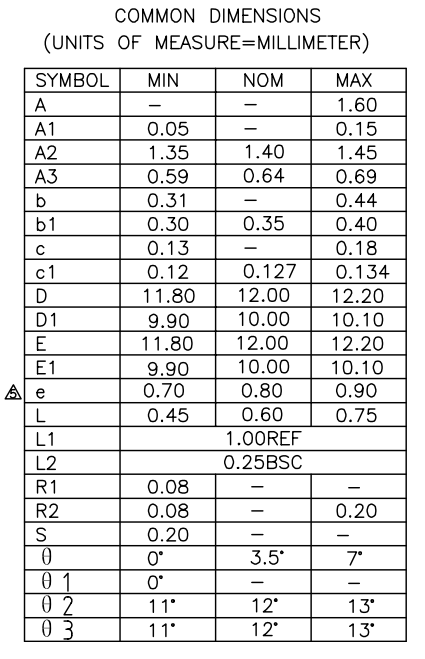

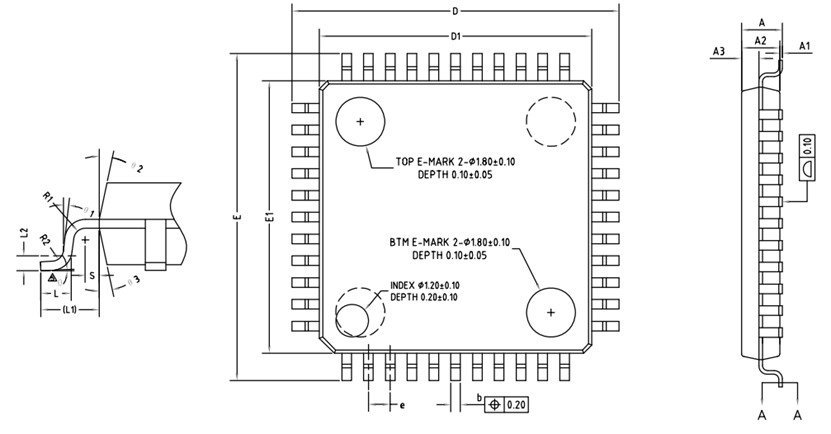

十一： 封裝(LQFP44)
