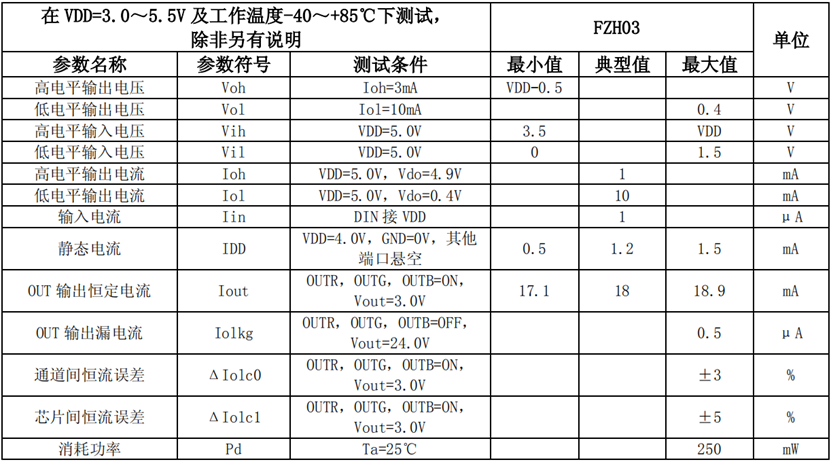

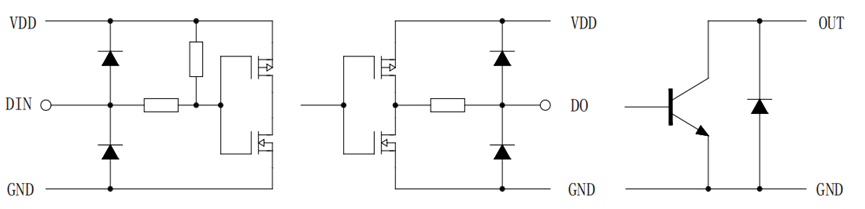

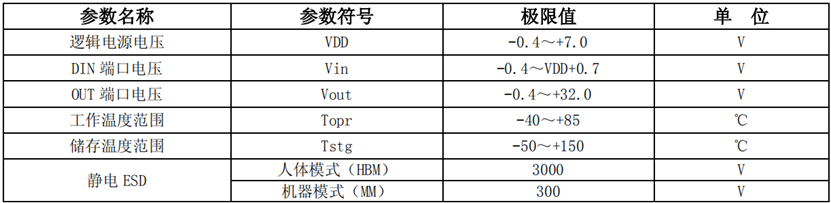

1、一幀完整數據結構

D1、D2、D3、D4、……、Dn數據格式相同，D1表示級聯第1顆芯片的數據包，Dn表示級聯第n顆芯片的數據包，每個數據包包含24bit數據位。Reset表示復位信號，高電平有效。

2、Dn的數據格式

每個數據包包含8×3bit數據位，高位先發。

R[7:0]:用于設置OUTR輸出的PWM占空比。全0碼為關斷，全1碼為占空比最大，256級可調。

G[7:0]:用于設置OUTG輸出的PWM占空比。全0碼為關斷，全1碼為占空比最大，256級可調。

B[7:0]:用于設置OUTB輸出的PWM占空比。全0碼為關斷，全1碼為占空比最大，256級可調。

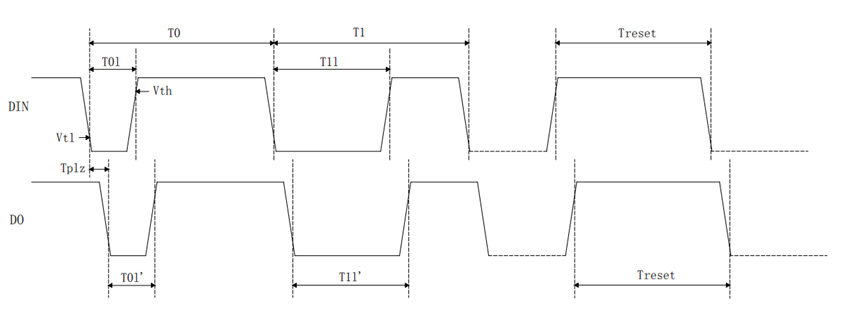

3、數據接收和轉發

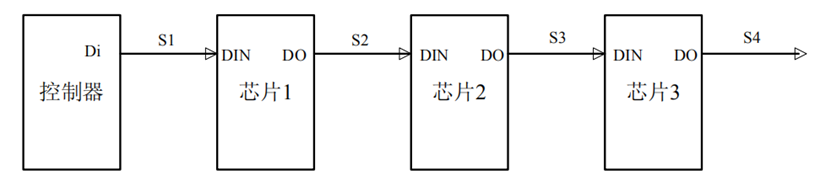

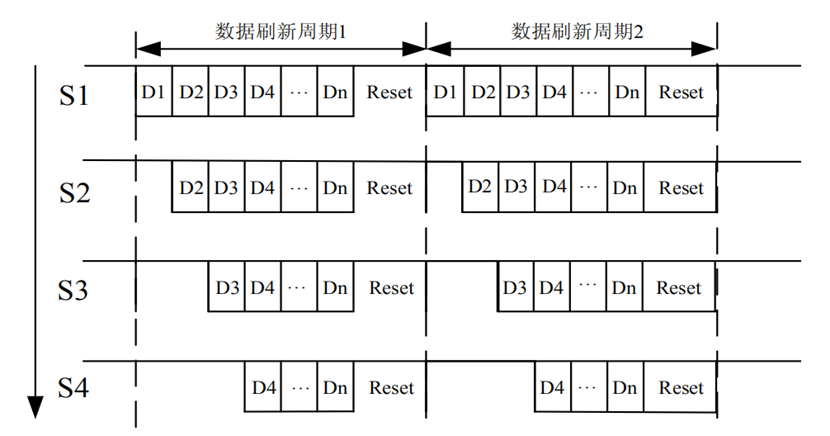

其中S1為控制器發送的數據，S2、S3、S4為級聯FZH03轉發的數據。

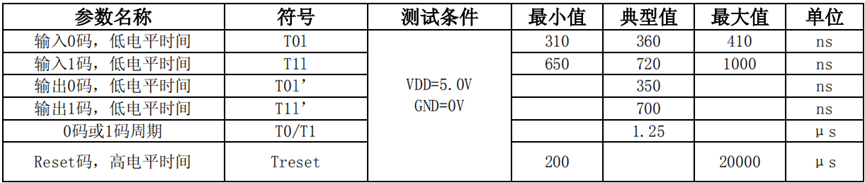

芯片級聯時數據接收和轉發過程如下：控制器發送數據包D1，芯片1接收第一組24bit，此時芯片1無轉發；然后控制器發送數據包D2，芯片1接收第二組24bit，由于芯片1已經存有第一組24bit，因此，芯片1通過DO把第二組24bit轉發給芯片2，芯片2接收芯片1轉發來的數據包D2，此時芯片2無轉發；然后控制器發送數據包D3，芯片1又把接收到的第三組24bit轉發給芯片2，由于芯片2已經存有第二組24bit，因此，芯片2又把第三組24bit轉發給芯片3,芯片3接收到第三組24bit；依此類推，級聯的所有芯片將得到各自的顯示數據。此時如果控制器發送一個Reset信號，所有芯片將會復位并把各自接收到的24bit數據解碼后控制OUT端口輸出，完成一個數據刷新周期，芯片又回到接收準備狀態。Reset高電平有效，保持高電平時間大于200μs，芯片復位，但需注意高電平時間不應大于20000μs，否則芯片有可能切換至內控模式。

應用信息

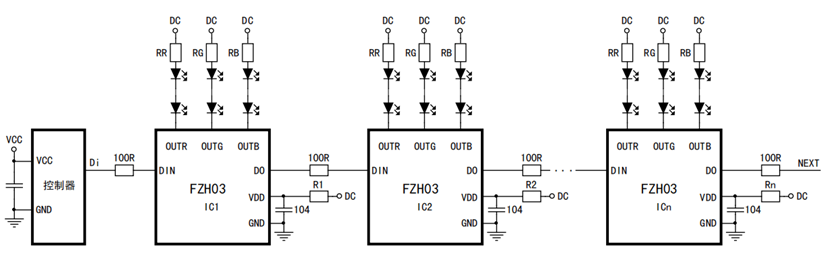

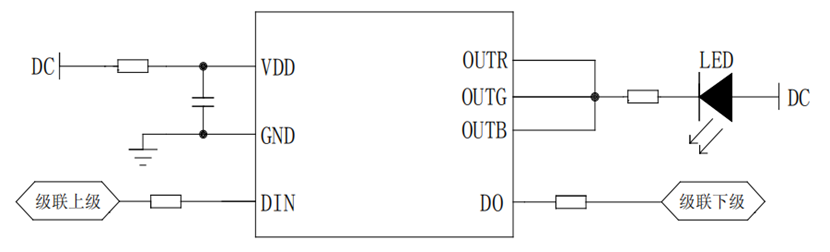

1、典型應用電路

為防止產品在測試時帶電插拔產生的瞬間高壓導致芯片信號輸入輸出引腳損壞，應該在信號輸入及輸出腳串接 100Ω保護電阻。此外，圖中各芯片的 104退耦電容不可缺少，且走線到芯片的 VDD和 GND腳應盡量短，以達到最佳的退耦效果，穩定芯片工作。

2、電源配置

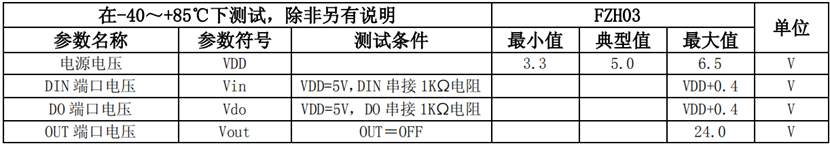

FZH03 可以配置為 DC6～24V電壓供電，但根據輸入電壓不同，應配置不同的電源電阻，電阻計算方法：VDD端口電流按 10mA計算，VDD串接電阻 R=（DC-5.5V）÷10mA（DC為電源電壓）。

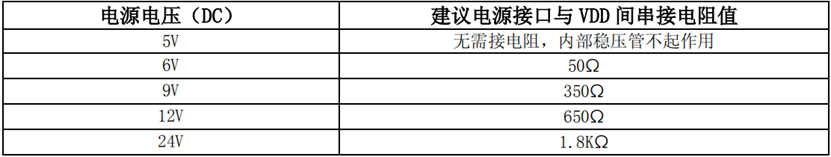

配置電阻典型值列表如下：

3、內控花樣

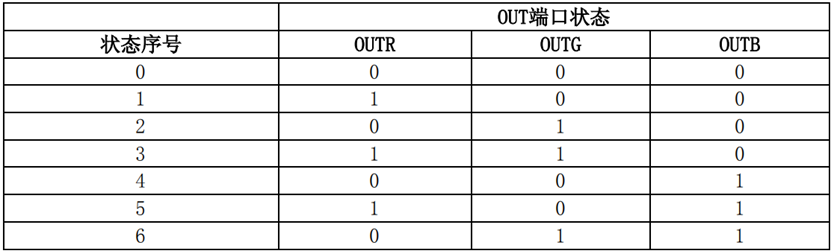

當芯片電源正常，且檢測到DIN沒有信號輸入，或本來信號正常，之后突然丟失300ms左右后，芯片進入內控模式，進行如下循環閃爍：

注：‘0’表示通道關斷，‘1’表示通道開通。

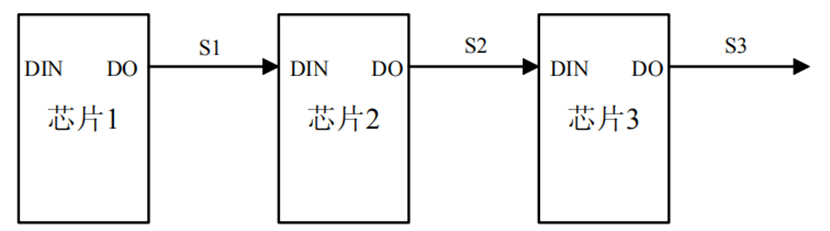

如下圖，上電后芯片1檢測無信號輸入，則進入內控模式，RGB進行內控花樣變化，同時，DO端口會自動發送數據給后級芯片，實現同步顯示功能。

芯片進入內控模式后，發送數據2048點。

4、如何計算數據刷新速率

數據刷新時間是根據一個系統中級聯了多少像素點來計算的，一組RGB通常為一個像素（或一段），一顆FZH03芯片可以控制一組RGB。

按照正常模式計算：

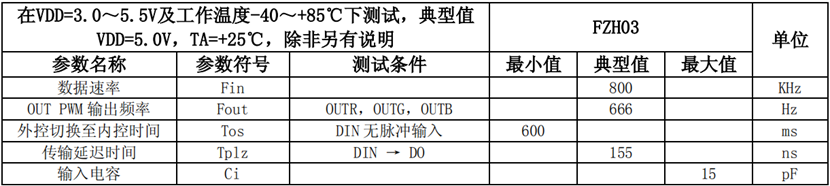

1bit數據周期為1.25μs（頻率800KHz），一個像素?cái)?shù)據包括R（8bit）、G（8bit）、B（8bit）共 24bit，傳輸時間為1.25μs×24=30μs。如果一個系統中共有1000個像素點，一次刷新全部顯示的時間為30μs×1000=30ms（忽略Reset信號時間），即一秒鐘刷新率為：1÷30ms≈33Hz。

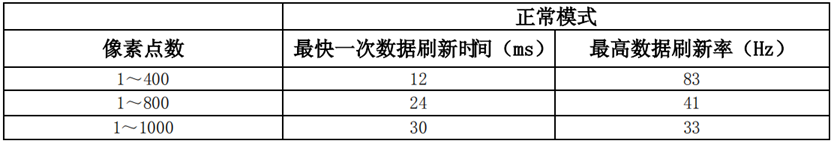

以下是級聯點數對應最高數據刷新率表格：

5、如何使FZH03工作在最佳恒流狀態

FZH03為恒流驅動，根據恒流曲線可知，當OUT端口電壓達到0.8V就會進入恒流狀態。但并非電壓越高越好，電壓越高，芯片的功耗就越大，發熱也越嚴重，降低整個系統的可靠性。建議OUT端口開通時電壓在1.2～3V之間較為合適，可以通過串接電阻的方式來降低OUT端口過高的電壓。以下是選用電阻阻值的計算方式：

系統驅動電壓：DC

單個LED導通壓降：Vled

串聯LED個數：n

恒流值：Iout

恒流電壓：1.5V

電阻：R

R=（DC-1.5V -Vled×n）÷ Iout

例：系統供電：DC24V，單個LED導通壓降：2V，串聯LED個數：6，恒流值：18mA，根據上述公式計算可得：R=（24V-1.5V-6V×2）÷18 mA≈583Ω，只需在OUT端口串聯583Ω左右的電阻即可。

6、如何使用FZH03擴流

FZH03每個OUT端口恒定輸出18mA電流，如果用戶需要擴大驅動電流，可將RGB三個OUT端口短接后使用，每短接一個OUT端口，最大恒流值將增加18mA，將三個OUT端口全部短接后最大恒流值可達54mA。此方法需軟件同時配合控制，分別寫三組寄存器值，即可實現精確的電流控制和較大的驅動電流。

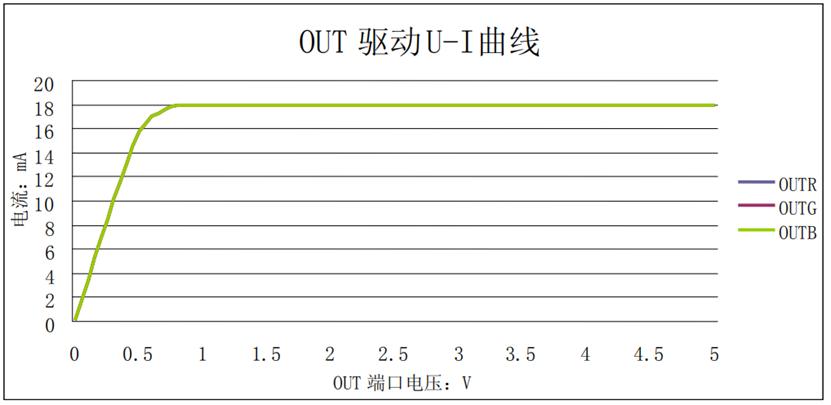

恒流曲線

將 FZH03應用到 LED產品設計上時，通道間甚至芯片間的電流差異極小，當負載端電壓發生變化時，其輸出電流的穩定性不受影響，恒流曲線如下圖所示：

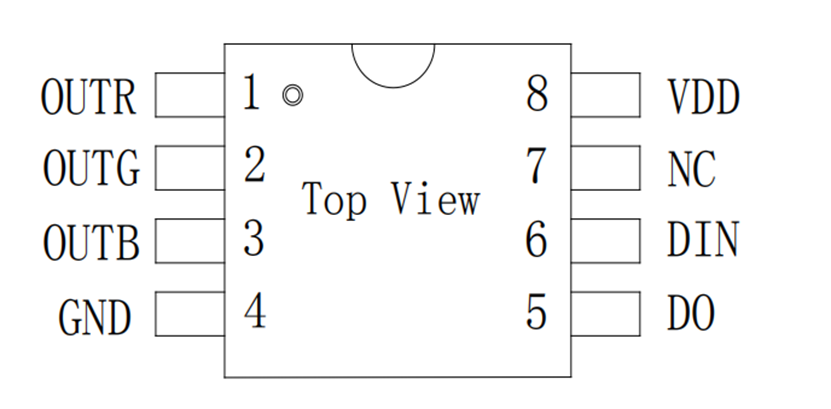

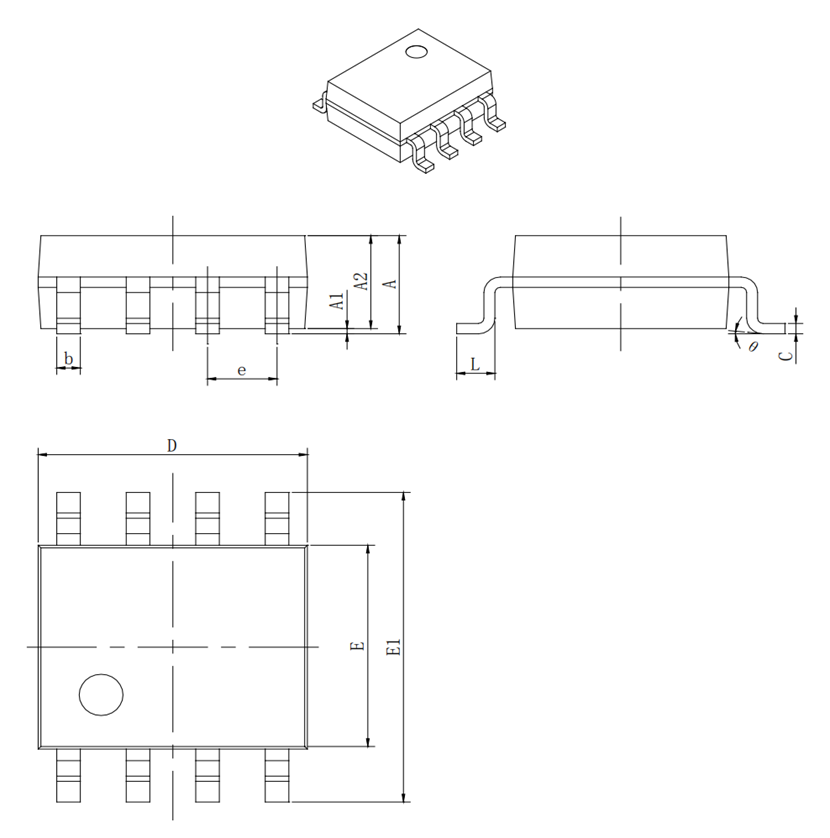

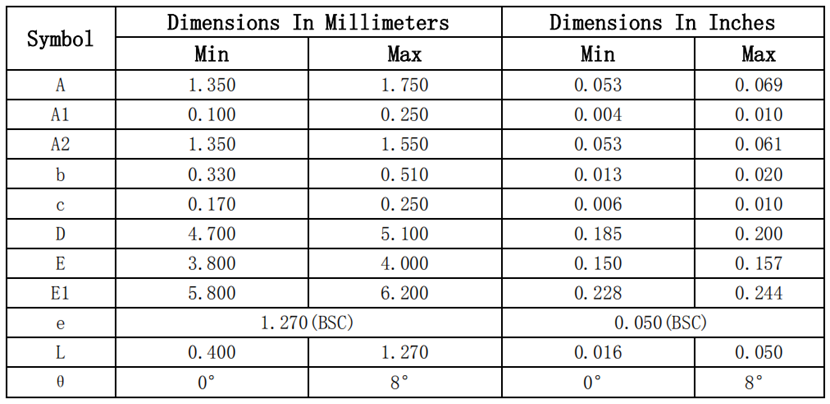

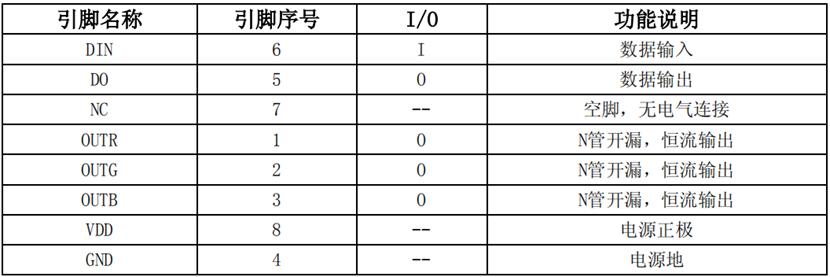

封裝示意圖（SOP8）
